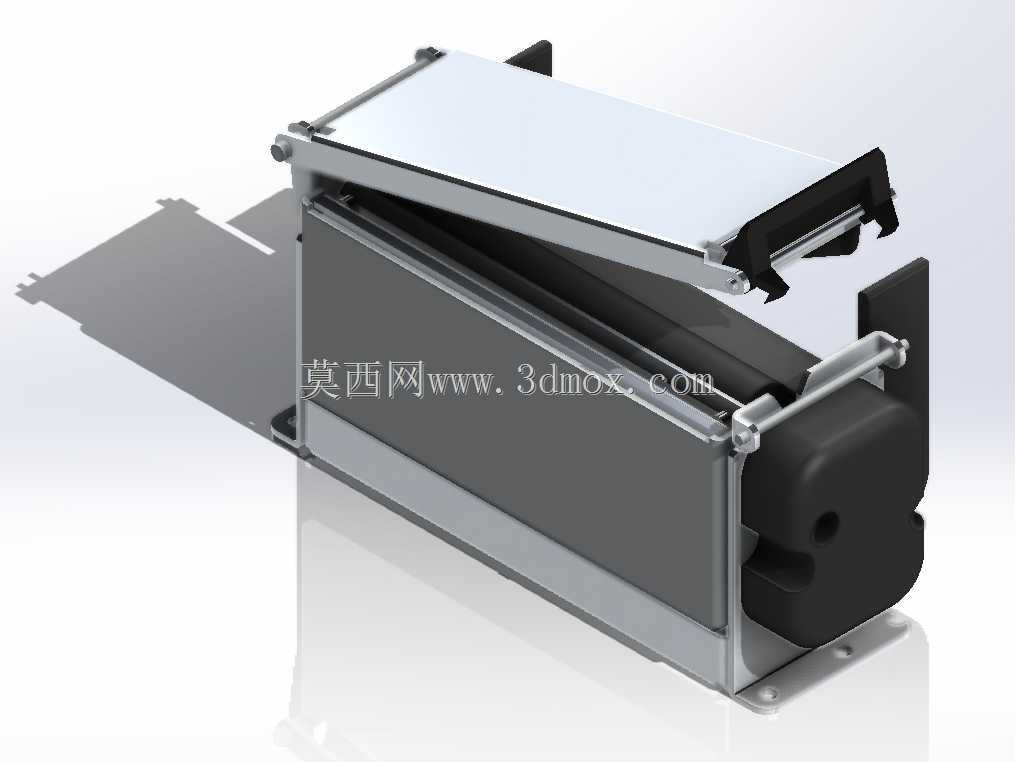

嵌入式热敏打印模组结构设计方案

　　这款热敏打印模组的结构设计，核心面向嵌入式集成场景，在自助终端、便携检测设备、工业数据记录仪、商用收银外设等领域有广泛适配空间，区别于桌面式独立打印机，该模组完全以集成嵌入为核心设计目标，所有结构边界都围绕设备内部安装空间做了针对性优化。从实际使用场景来看，这类热敏打印组件不需要独立外壳，直接作为功能模块嵌入到宿主设备内部，宿主设备只需要预留对应走纸通道、供电与通讯接口即可完成功能集成，相比采购完整打印机再做结构改造的方案，能大幅压缩设备整体体积，减少不必要的结构冗余。

　　从功能特性层面看，该模组集成了热敏片压合机构、胶辊走纸组件、纸仓定位结构、安装固定基座几个核心部分，压纸翻盖采用铰接式结构，开合角度经过限位设计，既能够满足换纸操作时的操作空间需求，又不会因为翻盖开度过大干涉周边其他元器件，翻盖与基座之间的卡扣锁定结构，能保证打印时热敏片与胶辊之间的压力均匀分布，避免出现打印浓度不均、走纸偏斜的问题。走纸胶辊的轴承位直接集成在基座两侧的支撑结构上，减少了额外的轴承座零件，既压缩了横向尺寸，又保证了胶辊转动的同轴度，走纸过程中不会出现卡顿、跳步的问题。

　　设计思路上，整个模组采用模块化分层设计，底部的金属安装基座承担整体结构强度与安装定位功能，所有受力结构都依托基座做支撑，热敏片安装在翻盖内侧，随翻盖开合动作完成与胶辊的贴合、分离，纸仓区域做了开放式的让位设计，能够适配不同宽度的热敏纸卷，不需要额外更换纸仓配件。走纸通道的导向面做了圆弧过渡处理，避免热敏纸在走纸过程中出现卡纸、折边的问题，出纸口位置设置了撕纸锯齿结构，锯齿的齿形角度经过优化，既能够轻松撕断热敏纸，又不会在撕纸过程中扯动纸卷造成纸张偏移。

　　外形尺寸与安装边界方面，模组整体采用扁平化设计，厚度方向尺寸控制在紧凑范围内，能够适配厚度有限的嵌入式设备安装空间，底部基座上预留了标准化的安装孔位，孔位间距符合行业通用的嵌入式打印模组安装规范，能够直接替换同规格的其他同类模组，不需要重新调整宿主设备的安装结构。横向尺寸围绕常用的热敏纸打印宽度做了边界限定，两侧的支撑结构没有额外向外突出的冗余部分，最大化利用安装空间，纸仓的容纳半径经过测算，能够支持常规直径的热敏纸卷，减少换纸频率，同时不会因为纸仓过大浪费设备内部空间。

　　从结构细节来看，模组的金属基座采用钣金折弯加工工艺，兼顾结构强度与轻量化需求，翻盖部分结合了金属结构件与工程塑料部件，金属部分承担铰接受力，塑料部分做走纸导向与热敏片定位，既保证了结构耐用性，又避免了金属边缘刮伤热敏纸的问题。所有活动部件的配合间隙都经过公差匹配，铰接位置的阻尼感经过调校，翻盖开合时不会出现松垮晃动的情况，长期使用后也不会因为磨损出现间隙过大的问题。热敏片的接线位置做了走线让位与固定结构，避免走线干涉翻盖开合，同时防止线材在设备内部晃动被其他运动部件刮损。

　　在实际集成应用中，该模组不需要额外做结构防护，宿主设备的外壳可以直接作为模组的外部防护，出纸口只需要在宿主设备外壳上对应位置开出纸孔即可，安装时只需要通过底部的四个安装孔将模组固定在设备内部的安装柱上，接好供电与通讯排线就可以完成硬件集成，大幅降低了集成开发的结构设计工作量。走纸通道的对齐基准与安装基座的定位基准保持统一，安装后不需要额外调整走纸位置，就能保证出纸位置与设备外壳出纸口精准对齐，不会出现纸张偏斜刮蹭出纸口边缘的问题。
