工业固定式条码二维码扫描阅读器

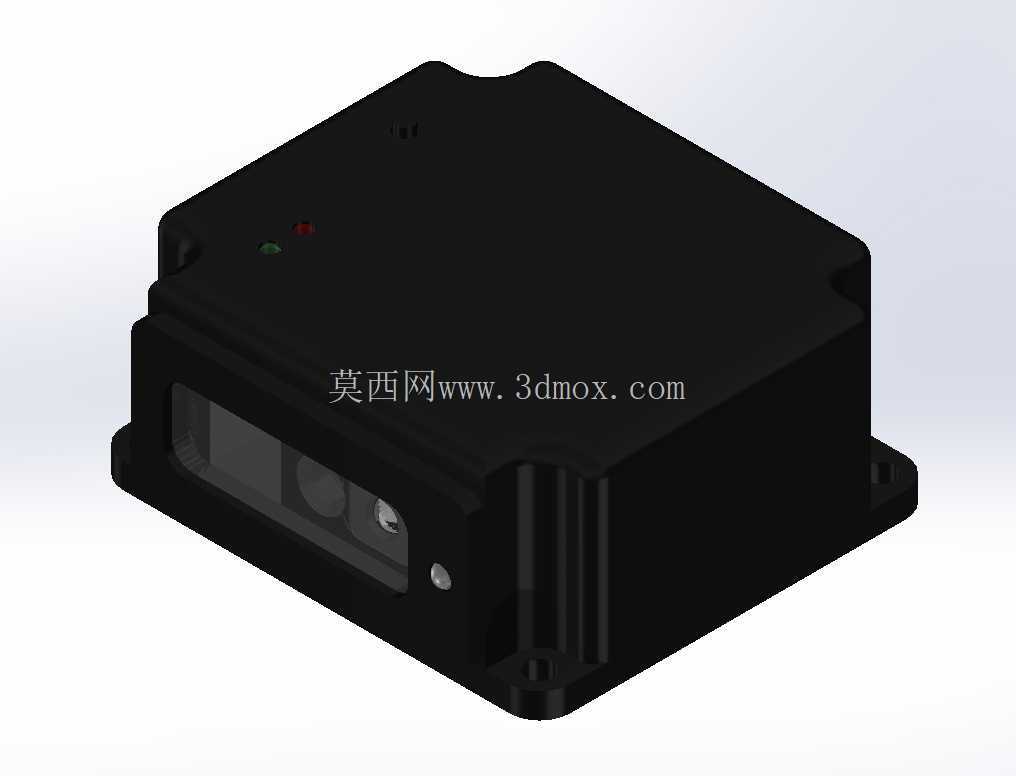

　　这款固定式条码扫描终端的结构方案，主要面向产线工位、仓储分拣、自助终端、物流通道等需要自动采集一维条码与QR二维码的场景，整机采用封闭方盒式壳体设计，适配工业现场多粉尘、存在轻微溅水的安装环境，外壳做了全包覆防护处理，边角做圆弧过渡避免装配时割手，底部预留带安装孔的固定耳，可直接锁附在设备机架、输送线侧支架或者自助机柜内部安装位上，不需要额外定制复杂转接支架。

　　从实际使用逻辑来看，这类扫描模组不需要人工手持操作，当贴有条码的工件、包裹、产品流转到扫描感应区域时，前端窗口内置的成像模组自动触发识读，把条码信息上传给上位机或者PLC系统，替代人工扫码录入的重复动作，在流水线追溯、快递分拣、自助收银、门禁核验工位都能长期稳定运行。前端识读窗口做了内凹下沉设计，窗口镜片低于壳体端面，日常作业中即使工件轻微剐蹭设备正面，也不会直接刮花光学镜片，窗口旁预留了状态指示灯开孔，识读成功、故障待机状态可以通过不同颜色灯光直接反馈给现场操作人员，不需要调取后台软件就能判断设备工作状态。

　　壳体侧面预留了线缆出线的避让槽，通讯线、供电线可以从侧方或者底部走线，嵌入机柜安装时不会因为线材挤压导致壳体无法贴合安装面。整机外形紧凑方正，没有外凸的操作按键或者脆弱结构，在狭窄的设备腔体内也能布置，安装边界只需要预留出前端识读视野范围、后方线材弯折空间即可，不需要额外预留手部操作空间。结构设计阶段把成像主板、补光元件、感应模块全部整合在壳体内腔，上下壳采用卡扣加拉紧螺丝的装配方式，接缝均匀，既可以阻挡现场粉尘进入内腔，后期维护拆开壳体调整内部元件也十分便捷。底部的固定安装孔做了沉台设计，锁付螺丝后螺丝头不会突出壳体底面，保证设备安装后底面完全贴合安装基准面，长期运行不会因为输送线振动出现移位、扫描视野偏移的问题。前端识读窗口的倾斜角度经过适配，对应常规输送线上产品条码的粘贴高度，不需要额外调整模组俯仰角度就能覆盖常规识读距离，现场部署时只需要固定设备、接好通讯供电线缆即可完成调试，大幅降低产线改造的安装工作量。
