兄弟HL-L5000D黑白激光打印机结构设计

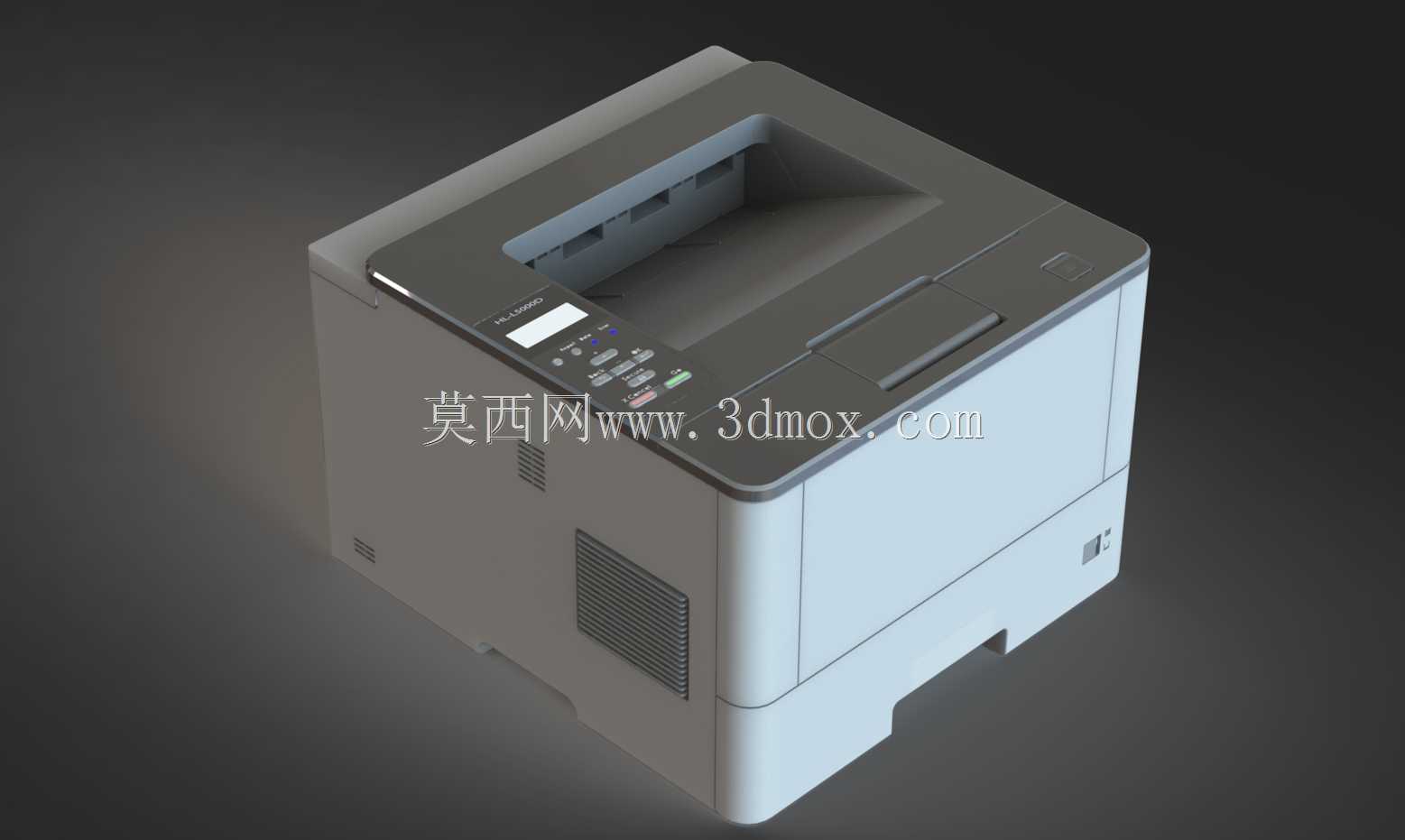

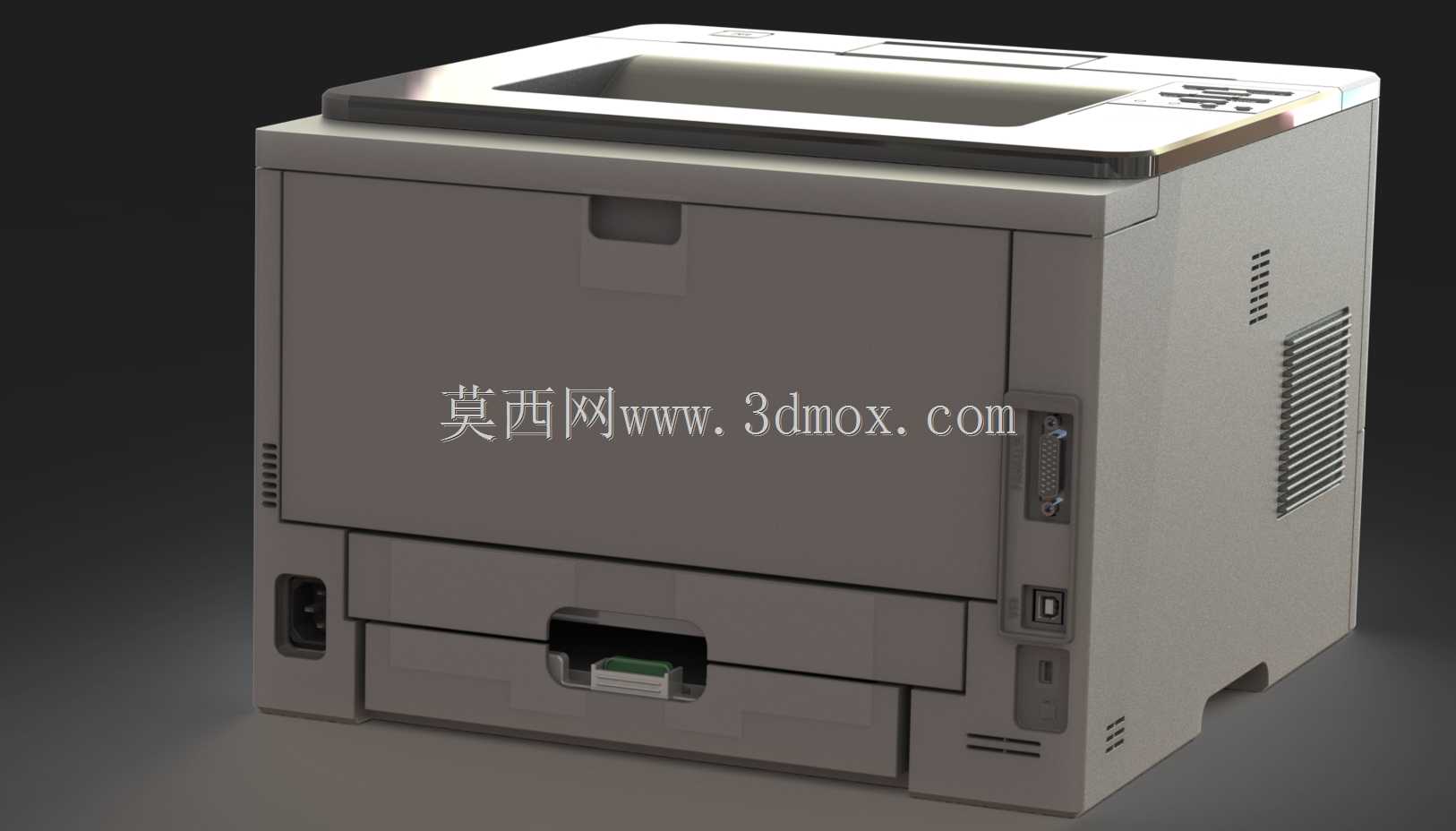

　　日常办公场景里，桌面级高速黑白激光打印设备的结构合理性，直接决定了中小规模办公群组的文印效率，兄弟HL-L5000D的三维结构设计，完全围绕桌面部署、高频文印的实际需求展开。从安装边界来看，这款设备的外形尺寸适配常规办公工位的桌面纵深，整机采用方正切角的箱体布局，底部预留的支撑脚高度经过测算，既保证桌面放置时的底部空气流通，避免长时间运行积热，也不会因为整机过高导致取纸时的操作不便，设备后侧预留的电源、数据接口位置，刚好避开桌面靠墙摆放时的墙体干涉，不需要额外预留过大的后部空隙，能充分利用紧凑办公空间。

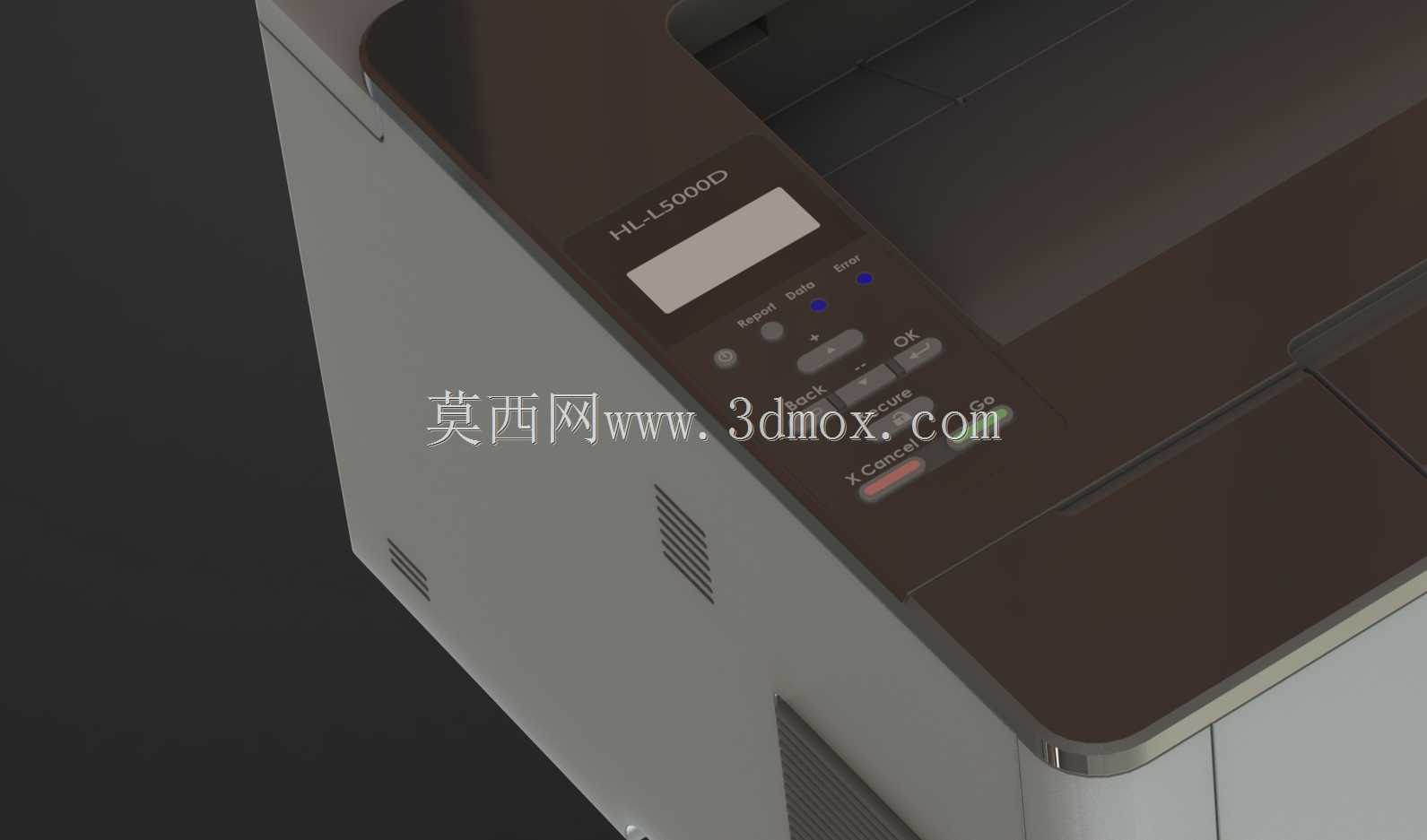

　　从功能特性的结构落地来看，这款设备的核心打印单元采用下进上出的走纸路径设计，下部封闭式纸盒的容量适配日常办公的日均打印量，纸盒的抽拉导轨做了限位结构，抽拉更换纸张时不会因为用力过猛整个脱落，同时纸盒内部的纸张卡位可以根据A4、B5等常用办公纸张规格调整，卡位的阻尼结构能避免纸张放置偏移导致的进纸卡纸。上部出纸托盘的倾斜角度经过反复验证，打印完成的纸张会顺着倾斜面自然堆叠，不会出现纸张散落、翘边的情况，即使连续打印数十页文档，堆叠的纸张也能保持整齐，减少后续整理的工作量。设备顶部的操作面板区域做了轻微的倾斜抬升，用户站在工位旁操作时，不需要俯身就能清晰看到面板上的状态指示灯与按键，按键的排布逻辑按照日常操作频率设置，电源、走纸、取消等高频操作按键放在最易触碰的位置，减少误触概率。

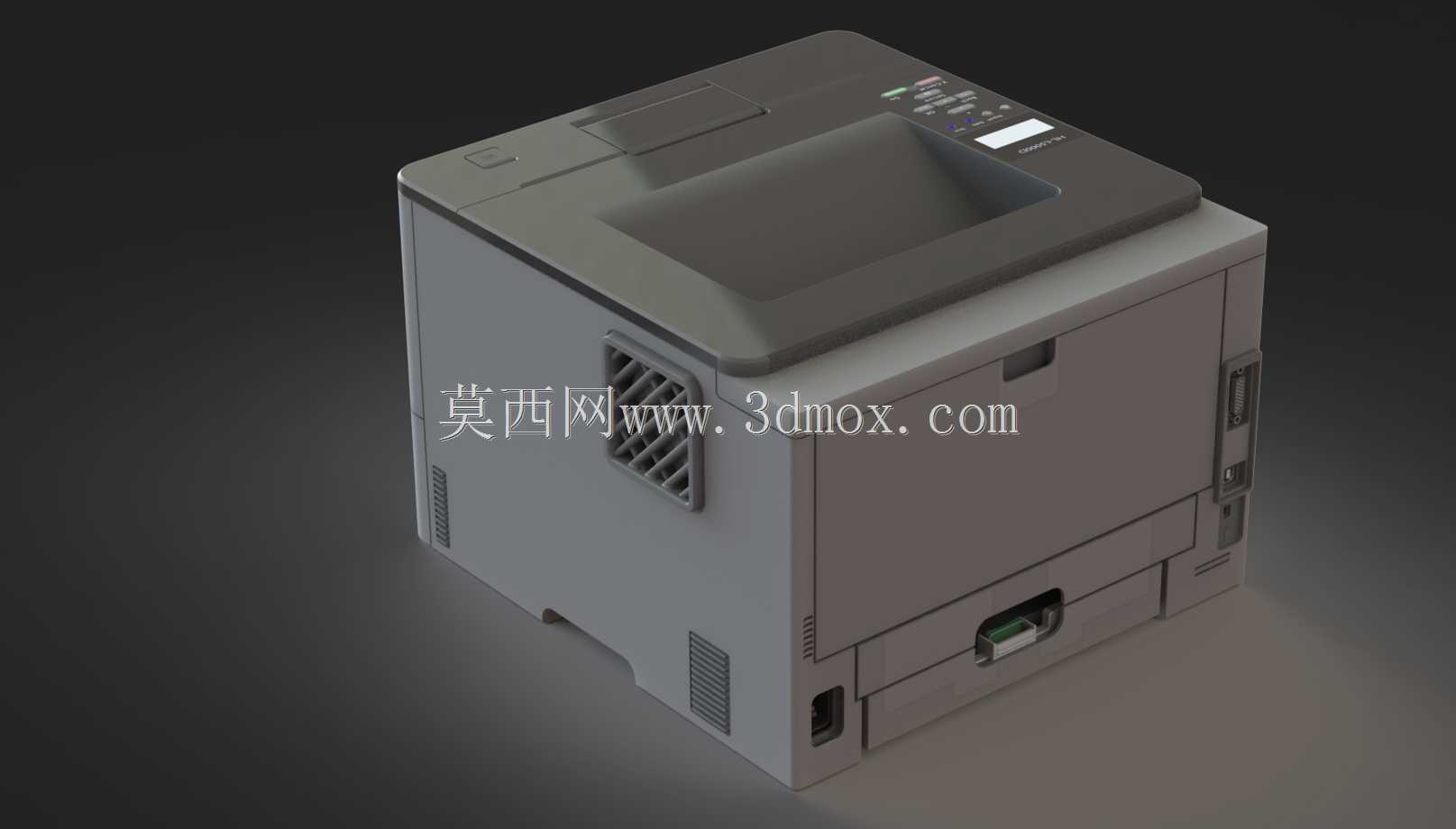

　　从设计思路的工程逻辑来看，整机的外壳拆分采用模块化的卡扣加少量螺丝的固定方式，侧盖的拆卸路径避开了内部核心的走纸、定影组件，日常维护更换耗材时，只需要打开前盖就能接触到硒鼓、粉仓的安装位，不需要拆解大面积的外壳结构，普通办公用户不需要专业工具就能完成耗材更换。机身侧面的散热格栅位置，刚好对应内部定影组件、电源板的发热区域，格栅的开孔方向做了防尘导向设计，既能保证热空气顺利排出，也能减少桌面灰尘顺着开孔进入设备内部，延长核心组件的使用寿命。机身前部的手动进纸槽采用隐藏式设计，不需要使用时可以完全收合到机身内部，保持整机外观的整洁，需要打印厚纸、信封等特殊介质时，翻开进纸槽就能直接送纸，不需要调整下部纸盒的卡位，适配临时的特殊打印需求。

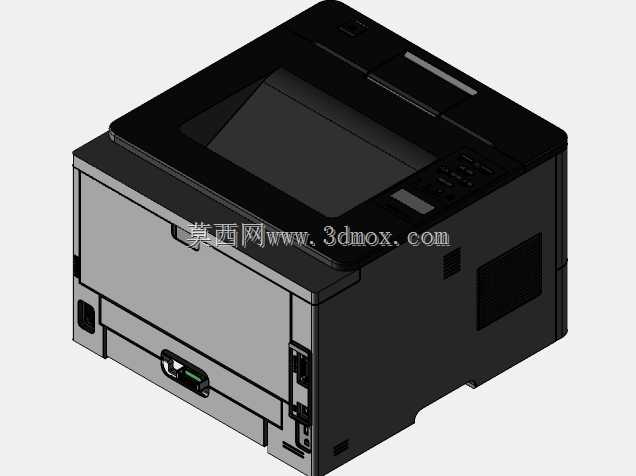

　　从实际应用的适配性来看，这款设备的内部走纸通道做了平滑的圆弧过渡，没有突兀的直角转折，能减少纸张在走纸过程中的卡顿概率，定影组件的安装位置做了隔热隔离结构，避免定影组件的高温传导到外壳上，导致用户触碰外壳时被烫伤，同时内部的线束排布全部沿着机身骨架的走线槽固定，不会出现线束干涉走纸路径、或者被高温组件烘烤老化的问题。整机的重量分布经过平衡设计，底部四个支撑脚的受力均匀，放置在光滑的办公桌面上时，即使抽拉纸盒、开关前盖，设备也不会出现滑移、晃动的情况，不需要额外做固定处理。对于结构设计从业者来说，这款设备的三维模型完整还原了从外装件到内部核心组件的装配关系，能清晰看到各个部件的配合间隙、安装定位结构，不管是做办公设备的结构参考，还是做同类打印产品的设计迭代，都能从这款模型的结构处理方式上，找到面向实际使用场景的设计参考，比如紧凑空间下的组件排布、用户操作路径的结构适配、日常维护的便利性设计等细节，都贴合实际量产产品的工程设计逻辑，没有多余的装饰性结构，每一处外形的凸起、凹陷都对应实际的功能需求，没有为了外观牺牲使用便利性的设计。
