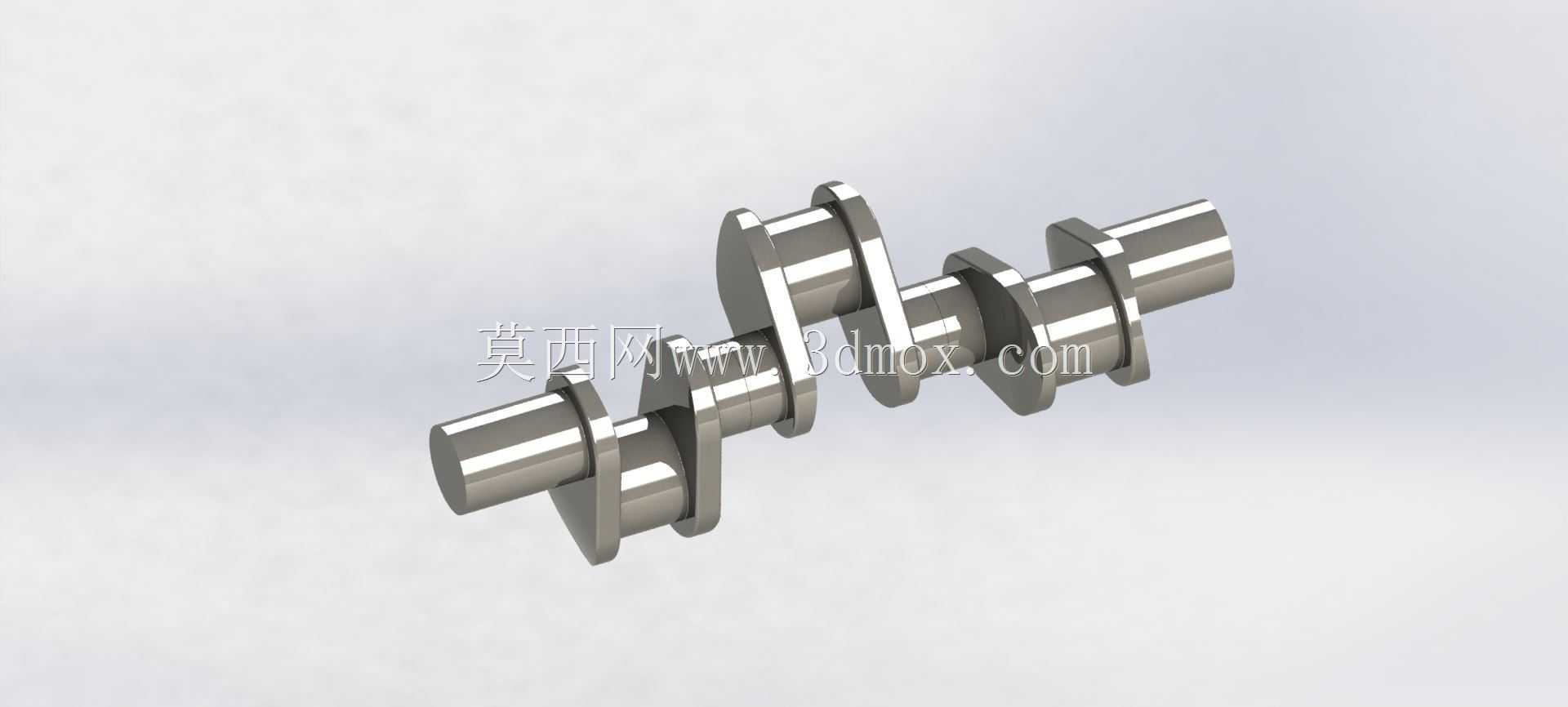

CA6140车床配套曲轴结构三维设计

　　在普通卧式车床的主轴传动与进给传动链路中，曲轴类零件承担着将旋转运动转化为特定行程往复动作的核心作用，CA6140作为国内机械加工车间普及率最高的通用车床型号，其内部用于驱动润滑泵、冷却泵联动机构的曲轴，长期处于交变载荷、频繁启停的工况下，零件的结构合理性直接决定了附属机构的运行寿命与动作精度。这款曲轴的结构设计完全匹配CA6140车床的安装腔体边界，整体采用多曲拐错位排布的结构形式，主轴颈与连杆轴颈的同轴度、平行度公差严格遵循机床零部件的精度要求，曲拐的偏心距经过反复校核，既能够满足附属泵体的活塞行程需求，又不会因为偏心量过大导致运转时产生额外的振动载荷，避免影响车床主轴的加工精度。从实际安装场景来看，

　　这款曲轴的两端主轴颈尺寸与车床箱体上的轴承安装位完全适配，轴颈处预留的卡簧槽、油孔位置完全对应原厂润滑管路的布设路径，安装时不需要对原有箱体结构进行二次加工，可直接替换磨损超限的原厂曲轴零件，降低设备维修的配件适配成本。设计过程中重点考虑了曲轴运转时的动平衡特性，每一组曲拐的配重块轮廓都经过配重计算，在保证结构强度的前提下尽可能去除冗余材料，减少曲轴高速旋转时的不平衡量，避免长期运转导致轴承过早磨损、箱体连接螺栓松动等问题。曲轴的连杆轴颈表面设计有足够的粗糙度要求，与配套的轴瓦配合时能够形成稳定的油膜，降低运转过程中的摩擦损耗，轴颈与曲拐连接的过渡位置全部采用大圆角过渡结构，避免应力集中导致的曲轴断裂故障，适配车床车间连续加工、

　　频繁换向的实际使用工况。不同于内燃机使用的大载荷曲轴，车床配套的曲轴承受的冲击载荷相对更小，但对运转的平稳性、尺寸的适配精度要求更高，设计时没有照搬内燃机曲轴的厚重结构，而是在满足强度要求的前提下优化了零件的整体重量，降低驱动端的功率损耗，同时也减少了转动惯量，让泵体机构的启停响应更加灵敏，匹配车床冷却、润滑系统随主轴启停同步动作的控制逻辑。从安装边界来看，曲轴的整体长度、最大回转半径都严格控制在CA6140车床对应的安装腔体尺寸范围内，装配时不会与腔体内的其他传动齿轮、油路管路发生干涉，曲拐的相位角完全匹配配套活塞泵的动作时序，能够保证润滑泵的供油压力稳定、冷却泵的流量输出平稳，不会出现供油断续导致的导轨磨损、

　　冷却不足导致的刀具过热等加工问题。在细节结构上，曲轴一端设计有标准的平键连接位，能够与传动齿轮可靠连接，传递额定扭矩，键槽的位置与深度经过强度校核，能够承受车床满负荷运转时的扭矩冲击，不会出现键槽崩裂、传动打滑的故障；另一端设计有轴向定位的轴肩结构，装配时能够快速定位曲轴的轴向安装位置，保证各曲拐与配套连杆的对中精度，减少装配调整的工作量。对于机床维修、设备改造的从业者来说，这款曲轴的三维结构完整还原了零件的所有细节特征，既可以用于配件加工的尺寸参考，也可以用于车床传动系统的运动仿真验证，在进行设备大修、传动链路改造时，能够直接导入装配环境进行干涉检查，提前预判装配过程中可能出现的尺寸冲突问题，减少现场修配的工作量。
