CA6140机床用立式连接固定支架结构

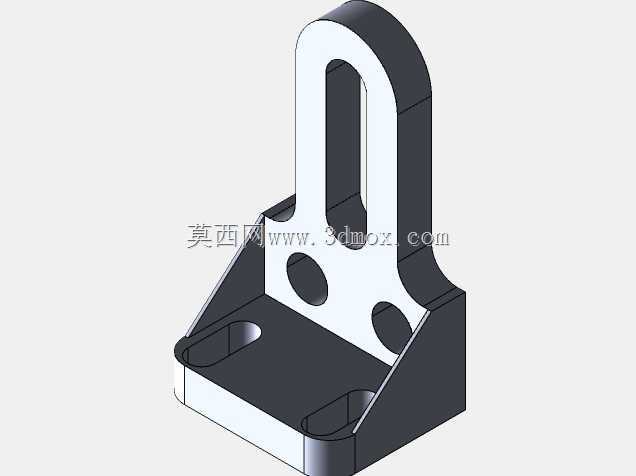

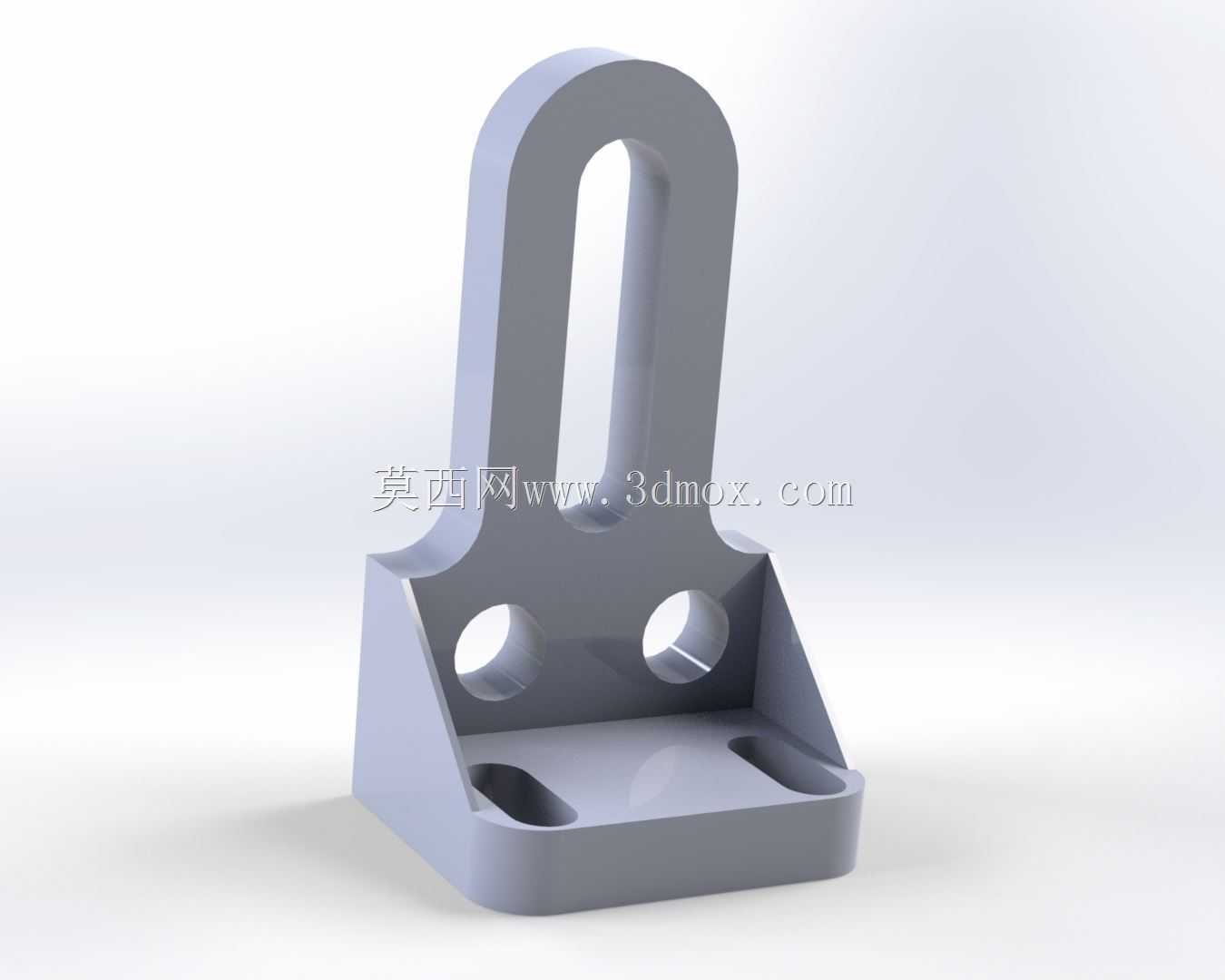

　　在普通卧式车床的进给箱、溜板箱周边辅助机构安装场景中，这类立式连接支架承担着跨部件的载荷传递与位置固定作用，区别于常规平板式安装座，其采用立板加底座的L型一体化构型，能够在有限的机床床身安装空间内，为外置的检测元件、管线固定座或是小型制动组件提供垂直方向的安装基准面，避免额外加装转接块带来的累计装配误差。从结构受力角度出发，立板中部开设的长圆形调节孔并非减重设计，而是为了适配安装时的上下位置微调需求，当配套组件的安装孔位存在加工公差或是后期需要调整工作位置时，无需重新在床身上钻攻螺纹孔，仅需松开紧固件沿长孔方向滑动即可完成位置校准，这一设计在机床改造、老旧设备配件替换场景中能够大幅降低现场施工的工作量，减少对床身本体的二次加工损伤。

　　立板下部对称设置的两个圆形通孔，用于穿装铰接销轴或是锁紧螺栓，可实现与摆动类构件的铰接连接，或是穿过螺栓将支架上部与相邻构件形成刚性锁紧，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致立板根部出现开裂，毕竟机床运行过程中存在持续的切削振动，铰接位置的交变载荷很容易在薄壁位置萌生疲劳裂纹，局部加厚的结构能够在不整体增加零件重量的前提下提升关键受力位置的结构强度。底部的安装底座采用加宽的平板构型，底座上开设的两个长圆形安装沉孔方向与立板长孔方向垂直，能够实现支架整体在床身安装面上的横向位置调节，两个方向的调节自由度组合起来，基本可以覆盖现场安装时的所有位置偏差补偿需求，沉孔设计能够让紧固螺栓的头部完全没入底座平面以下，

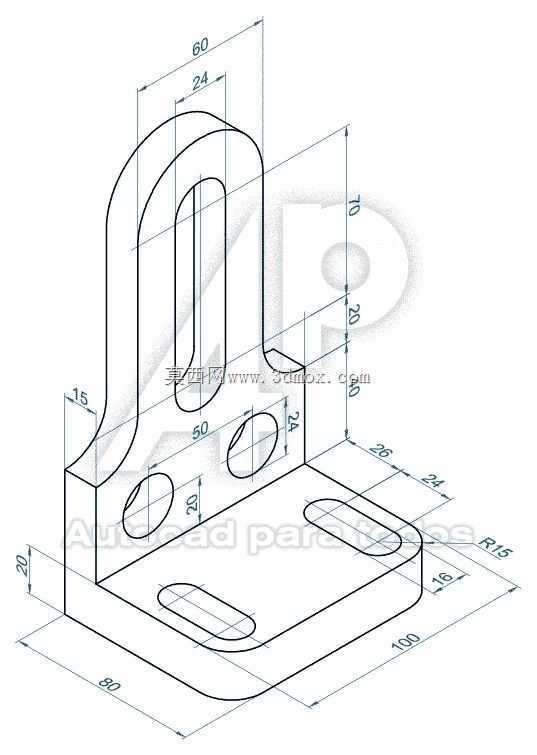

　　不会在底座表面形成凸起，避免与周边移动的部件发生运动干涉。底座与立板的连接位置设置了三角形加强筋，筋板从立板根部一直延伸到底座两侧边缘，将立板承受的垂直方向载荷均匀分散到底座整个安装面上，避免立板受侧向力时在根部发生弯折，筋板与立板、底座的连接处全部做了圆角过渡，减少热处理以及机加工过程中的应力集中问题，同时也能避免锐角边在装配过程中划伤操作人员或是管线外层。从安装边界来看，该支架的底座宽度控制在120mm以内，立板高度不超过180mm，整体占用的安装空间非常紧凑，完全适配CA6140车床床身侧面预留的辅助安装区域，不会与溜板的纵向移动行程发生干涉，安装时仅需在床身对应位置匹配两个M10的螺纹孔即可完成固定，

　　不需要对原有床身结构做大规模改动。实际使用过程中，这类支架除了承担固定连接作用外，还可以作为小型制动组件的安装基座，当需要在车床进给路径上加装行程限位制动装置时，支架的立板平面可以直接安装制动块的驱动部件，下部的两个圆孔可以穿装制动销的导向轴，底座固定在床身上之后，整套制动机构无需额外搭建支撑结构，大幅简化了现场改装的结构复杂度。设计过程中需要重点关注立板长孔的边缘粗糙度，长孔的两个直边需要与安装螺栓的光杆部分保留0.5mm左右的间隙，既保证滑动调节的顺畅性，又不会因为间隙过大导致安装后出现晃动，底座的安装平面需要保证平面度公差在0.1mm以内，避免锁紧后支架出现倾斜，导致上部安装的组件位置偏移。另外，零件的所有外露棱边都需要做倒钝处理，去除机加工产生的毛刺，尤其是安装孔的出入口位置，不能残留飞边，否则会导致螺栓锁紧时垫片无法完全贴合，长期振动下出现螺栓松动的问题。这类支架的材质通常选用HT200灰铸铁，具备良好的减振性能，能够吸收机床运行过程中的大部分振动能量，避免支架上安装的精密检测元件因为振动出现检测数据漂移，铸件需要经过时效处理消除内应力之后再进行机加工，防止加工完成后出现变形导致尺寸超差。
