CA6140车床用异形铜质连接支座结构

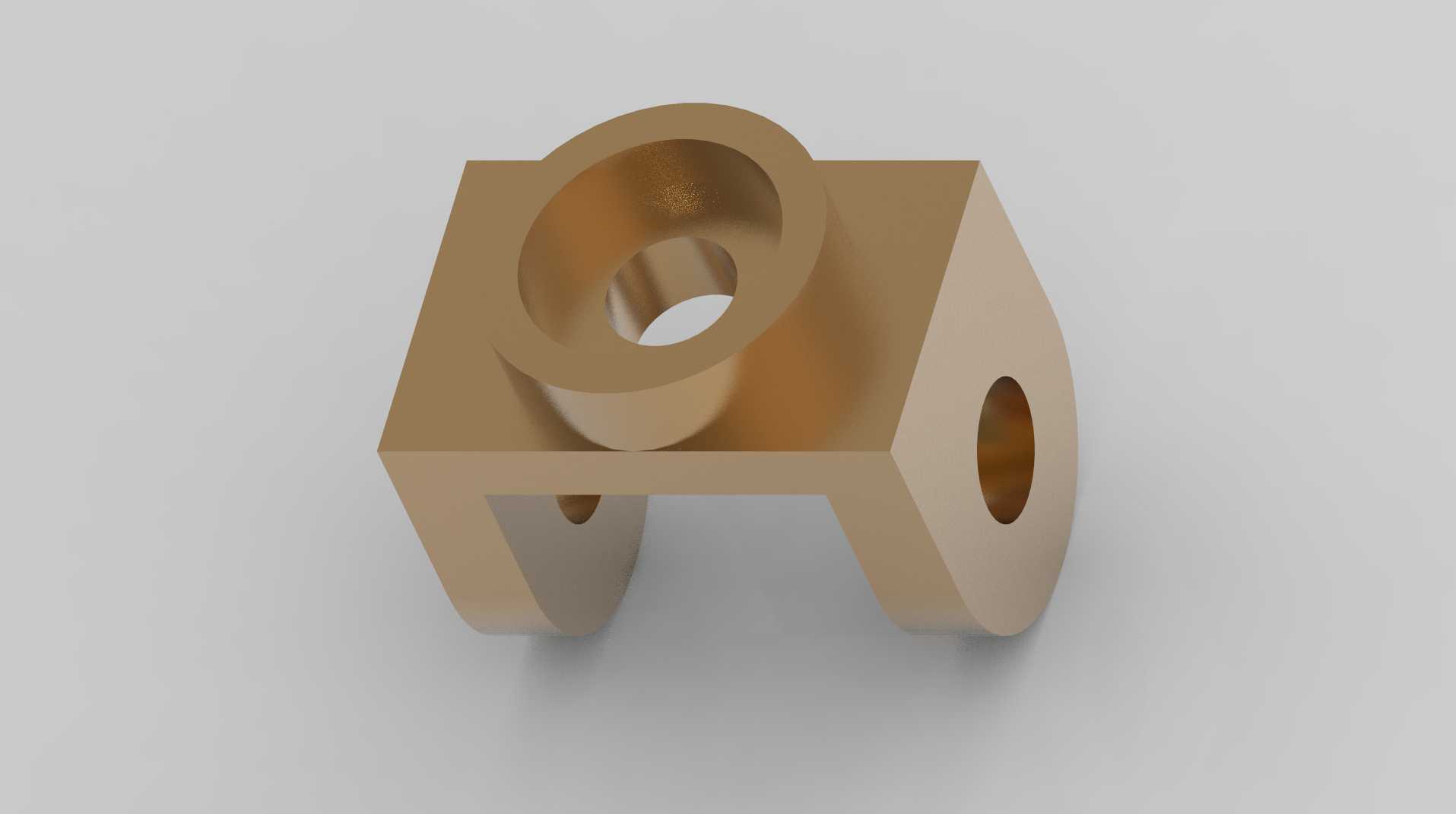

　　在普通卧式车床的进给传动与溜板箱连接部位，这类异形铜质支座属于易损的支撑导向构件，日常加工中承受轴类零件的径向载荷与往复运动带来的摩擦损耗，铜质材料的自润滑特性能够有效降低配合面的磨损速率，延长部件更换周期。从结构设计来看，主体采用方块式基体做承载基础，上方设置同轴贯通的阶梯圆孔，用于穿装导向轴类零件，孔壁的加工精度直接决定轴件运动的同轴度，设计时预留了0.02-0.04mm的间隙配合量，保证轴件转动与滑动过程无卡滞；基体两侧向下延伸出对称的支撑脚，每个支撑脚端面开有横向贯通的销孔，用于通过圆柱销将整个支座固定在车床溜板的安装基面上，两个销孔的同轴度公差控制在0.01mm以内，避免安装后出现支座偏斜导致轴件受力不均。

　　设计过程中优先考虑了安装边界的适配性，整体外形的长宽高尺寸严格匹配CA6140车床溜板箱对应安装位的预留空间，上方凸台的外径不超出周边传动部件的运动包络线，不会和溜板上的其他齿轮、拨叉构件产生运动干涉；两侧支撑脚的间距刚好卡入安装基面的定位凸台，安装时无需额外做位置调整，能够快速完成定位锁紧。这类零件在实际使用中，除了承担轴件的支撑作用，还兼具一定的导向限位功能，上方阶梯孔的台阶面能够对轴上的轴套类零件做轴向定位，限制轴件的轴向窜动量，保证进给传动的位置精度。建模过程中对各孔位的相交处做了合理的倒角处理，既消除了机加工后的锐边毛刺，也避免了应力集中导致的零件开裂问题，铜材的韧性较好，在承受交变载荷时不容易出现脆性断裂，

　　适合车床这类存在频繁启停、载荷波动的工作场景。从装配逻辑来看，整个支座的安装不需要复杂的专用工装，先将支座卡入安装位的定位凸台，对齐两侧销孔后打入圆柱销完成固定，再将导向轴从上方阶梯孔穿入，配合轴端的挡圈即可完成组件装配，日常维护更换时仅需打出销钉就能拆下旧件，拆装效率较高，能够减少设备停机维护的时间。零件的壁厚设计经过载荷校核，基体最薄处的壁厚不小于8mm，支撑脚部位的壁厚达到12mm，能够承受最大1200N的径向载荷，完全满足CA6140车床进给系统的工作载荷要求，不会在正常切削受力下出现变形问题。
