CA6140车床配套微型齿轮减速传动装置

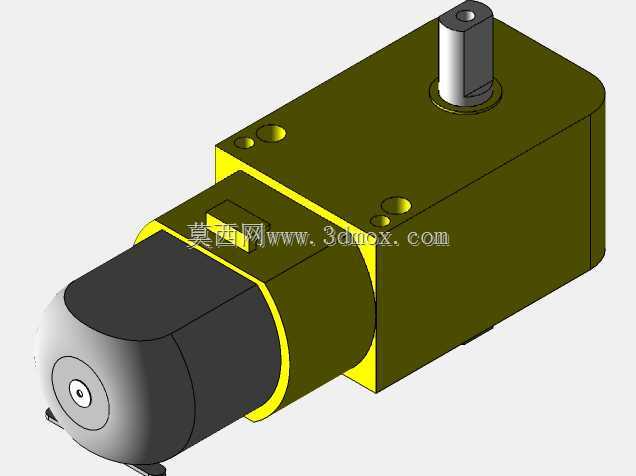

　　在普通卧式车床的进给系统改造、小型工装辅助驱动场景中，这类集成式齿轮减速装置常作为动力输出的核心衔接部件，承担着匹配伺服电机高转速输出与执行端低转速大扭矩需求的关键作用。从结构布局来看，装置采用驱动端与减速箱体一体化的设计思路，输入端适配标准微型驱动电机的安装止口，通过内藏式直齿圆柱齿轮组完成多级减速，输出端采用单轴凸台结构，轴端预留标准紧固孔位，可直接与车床的进给拨叉、小型回转工装夹具或者自动送料机构的动力输入端直连，省去了额外设计连接法兰的工序。

　　设计阶段首先考虑的是车床加工工况下的安装边界，整个减速箱体采用方正的切角造型，所有安装孔位均布置在箱体顶面的凸台位置，孔距匹配CA6140车床溜板箱侧面预留的辅助安装螺孔规格，安装时不需要对原有床身结构进行二次加工，直接通过内六角螺栓即可完成固定，箱体与安装面之间预留0.5mm的密封胶涂布间隙，可有效阻挡车床加工过程中飞溅的切削液、金属碎屑进入箱体内部。输入端的电机连接位采用台阶式止口定位，同轴度公差控制在0.02mm以内，避免高速运转时出现偏载磨损齿轮齿面的问题。

　　从功能特性上看，这套减速装置的齿轮组采用变位齿轮设计，在有限的箱体空间内提升了齿轮的啮合重合度，运转时的传动噪音控制在60分贝以内，适配车床车间的日常作业环境要求。输出轴的径向跳动公差控制在0.01mm以内，可满足车床进给系统0.02mm级别的进给精度要求，不会因为传动间隙导致进给尺寸出现超差。箱体侧面没有额外突出的结构，在溜板箱随刀架往复移动的过程中，不会与床身导轨、拖板防护板产生运动干涉，整体外形的最大轮廓尺寸控制在120mm×60mm×50mm范围内，安装后不会占用过多的刀架周边操作空间，不会影响操作人员更换车刀、测量工件的常规操作。

　　在实际应用场景中，这类减速装置除了配套CA6140车床的自动进给改造外，还可用于小型专用机床的辅助动力输出、工装夹具的自动夹紧驱动等场景。设计时特意将输出轴的中心高与CA6140车床原有光杆的中心高保持一致，当需要替换原有手动进给结构时，不需要重新调整传动链路的中心高度，直接通过联轴器即可完成与原有传动副的衔接。箱体内部的齿轮润滑采用脂润滑方式，注油孔设置在箱体顶面的其中一个安装凸台旁，日常维护时不需要拆解箱体，直接通过注油孔补充润滑脂即可，维护周期可达到6个月以上，适配机械加工车间连续作业的运维需求。

　　结构细节上，输出轴与箱体的衔接位置采用骨架油封进行密封，可耐受车床加工环境中常见的乳化液、机油侵蚀，不会出现润滑油渗漏污染加工工件的问题。输入端的电机与箱体连接位置设置有O型密封圈，可阻挡切削液从电机安装缝隙渗入电机内部，延长驱动电机的使用寿命。整个箱体的棱边均做了R2的圆角处理，安装过程中不会划伤操作人员的手部，也不会积存金属切屑，日常清理时只需要用压缩空气即可吹净表面积攒的碎屑，维护难度极低。
