LM2500燃气轮机高压涡轮转子缩尺结构

　　在舰船主动力、工业分布式发电、油气管道增压驱动等场景中，LM2500系列燃气轮机的高压涡轮转子是核心做功部件，其结构设计直接决定整台燃机的热效率、运行稳定性与大修周期。本次呈现的缩尺结构，完整还原了实机高压涡轮转子的核心装配逻辑与外形特征，可作为结构原理教学、装配流程演示、动力系统布局仿真的具象参考载体。

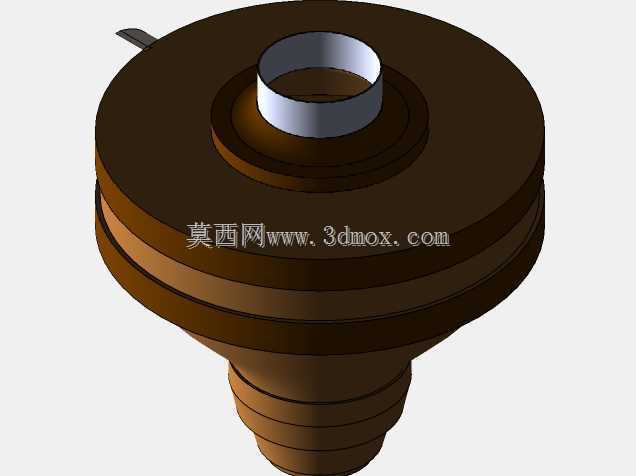

　　从实际工况来看，高压涡轮转子需要承接燃烧室出口的高温高压燃气冲击，将燃气的热能与压力能转化为旋转机械能，一方面驱动压气机持续完成进气压缩流程，另一方面向外输出轴功带动负载运行，整个部件长期工作在高温、高转速、高离心载荷的严苛环境下，因此其结构设计始终围绕载荷均匀传递、热变形补偿、转动惯量匹配三个核心目标展开。该缩尺结构保留了实机转子的阶梯式轴段设计，上部的环形凸台结构对应实机的轮盘密封安装位，工作状态下此处会装配篦齿密封件，与静子机匣上的密封涂层配合，控制冷却气路的泄漏量，避免高温燃气窜入轴承腔造成润滑失效；下部的多级阶梯轴段，对应实机的轮盘堆叠安装位与轴承配合位，每一级轴肩的端面跳动、同轴度公差都有严格要求，确保多级涡轮叶片装配后，整根转子的动平衡精度满足高转速运行要求，不会出现异常振动导致的部件疲劳损伤。

　　在外形尺寸与安装边界的还原上，该缩尺结构严格按照实机转子的比例缩放，保留了各轴段的直径比例、轴向长度比例与安装定位特征：上部的中心筒结构对应实机转子的前端定心面，装配时与压气机后端的定心止口配合，保证压气机转子与涡轮转子的同轴度；外侧的多层环形凸缘，对应实机上的冷却气导流通道，工作时从压气机引出的低温压缩空气会通过这些凸缘间的通道，流向涡轮叶片的内部冷却流道，在叶片表面形成气膜隔绝高温燃气，降低叶片金属的工作温度。下部的锥形过渡段，对应实机转子的载荷传递段，涡轮叶片承受的气动载荷会通过轮盘传递到该段轴体，再均匀传递到前后支撑轴承上，锥形结构的设计可以在保证结构强度的前提下，降低转子整体重量，减小转动惯量，提升燃机的变工况响应速度。

　　从设计思路层面来看，该缩尺结构没有做过度的细节简化，而是保留了对结构原理理解至关重要的装配特征：比如转子上部的小凸片结构，对应实机的转速传感器触发靶，运行时转速传感器通过感应该凸片的通过频率，实时监测转子转速，为控制系统提供转速反馈信号，确保燃机转速稳定在设计区间内，避免出现超速风险。各环形台阶的宽度、高度比例都与实机保持一致，能够直观体现不同位置的功能差异：宽度较大的环形台阶是轮盘的压紧面，装配时通过拉杆螺栓将各级轮盘压紧在该面上，保证轮盘之间无相对窜动；宽度较窄的环形槽是密封件的安装槽，用于装配密封圈或密封篦齿，实现不同腔室之间的气封隔离。

　　在实际工程应用中，这类缩尺转子结构常被用于燃机运维人员的培训场景，帮助运维人员快速理解转子的装配关系与结构组成，在大修拆解、回装过程中能够准确识别各部件的安装位置，避免出现装配错误；同时也可用于动力舱的布局仿真验证，在舰船设计、电站布置阶段，通过等比例缩尺模型核验转子与周围管路、线缆、辅机设备的安装间隙，提前排查干涉风险，优化整体布局方案。相较于全尺寸转子，缩尺结构更便于携带、展示与教学演示，能够在不接触实机核心部件的前提下，清晰呈现高压涡轮转子的核心结构特征与设计逻辑，为动力系统的原理学习、结构设计参考提供直观的具象支撑。
