CA6140车床中断旋转传动组件结构设计

　　在普通卧式车床的切削加工流程里，主轴的旋转运动传递、进给系统的运动中断与衔接，是保障加工精度、操作安全性的核心环节，本次涉及的中断旋转组件，正是CA6140车床传动链中负责运动离合、旋转动力截断与传递的关键执行部件。从实际加工场景来看，无论是车削外圆时的主轴启停配合，还是车削螺纹过程中的进给与主轴运动同步中断，亦或是加工完成后快速退刀时的动力切断，都需要这类组件完成精准的动作响应，避免打刀、工件刮伤、传动齿轮打齿等常见加工故障。

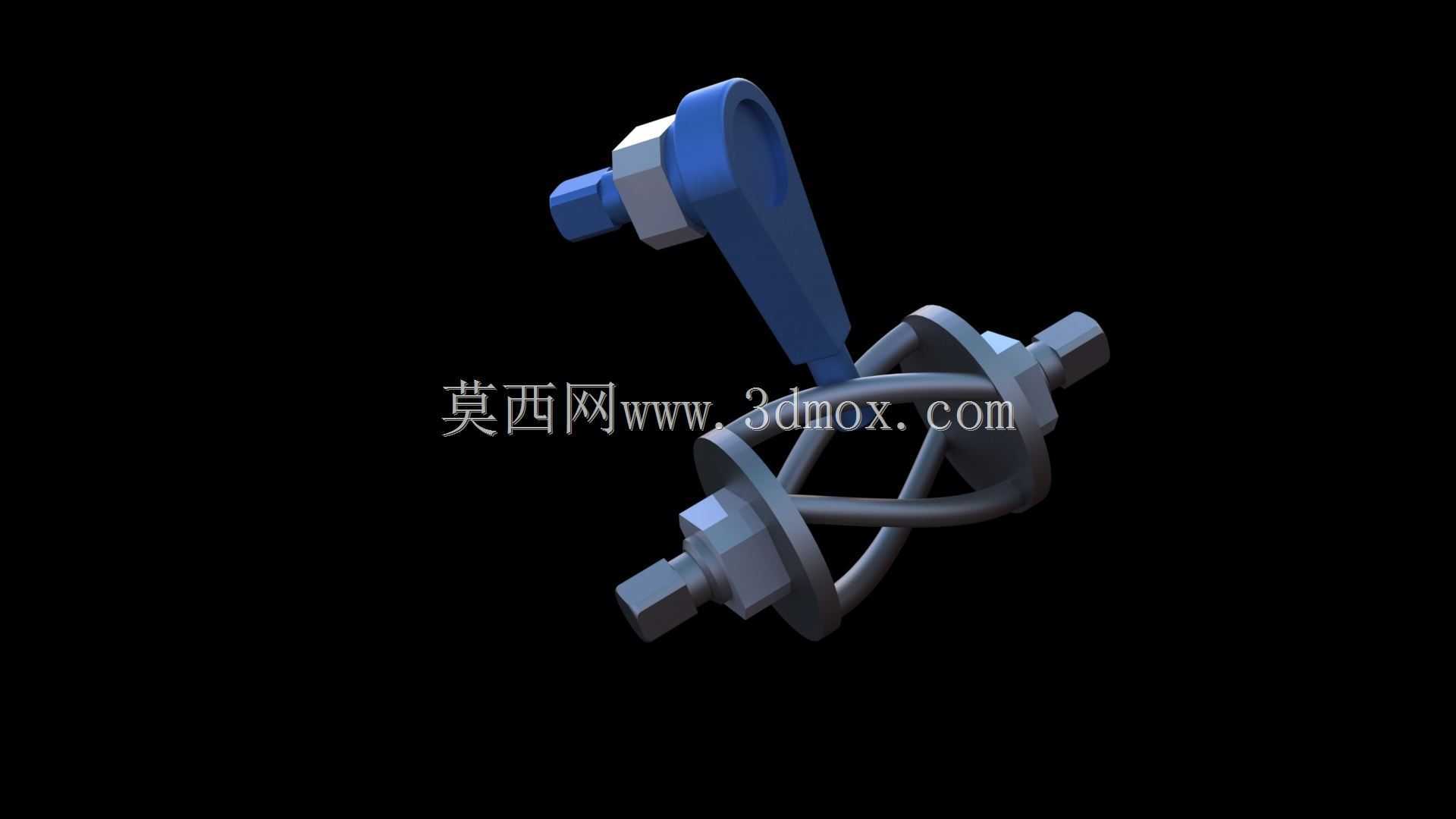

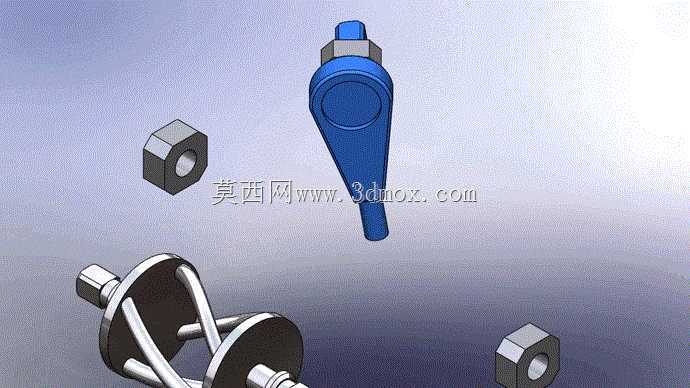

　　从结构设计逻辑来看，该组件采用偏心轴配合拨叉、离合销的组合结构，整体安装边界适配CA6140车床主轴箱内部的预留安装空间，轴向安装尺寸控制在120mm范围内，径向最大回转半径不超过45mm，可直接嵌入原有传动链的安装位，无需对箱体进行额外扩孔或结构修改。组件的核心功能是在接收到操作指令后，通过拨叉的轴向位移带动离合销嵌入或脱开传动盘的卡槽，实现旋转动力的即时接通与中断，动作响应行程控制在8mm以内，确保操作时的动作反馈清晰，不会出现半离合状态下的传动打滑问题。

　　设计过程中优先考虑了组件的耐磨性能与传动刚性，所有与传动盘接触的离合销端面都做了淬硬处理，表面硬度达到HRC55-60，可承受主轴额定转速1400r/min下的频繁离合冲击，避免长期使用后出现销端磨损塌陷导致的离合不到位问题。偏心轴的轴颈部位采用了阶梯轴设计，配合铜套衬套实现转动支撑，衬套与轴颈的配合间隙控制在0.02-0.04mm之间，既保证转动灵活性，又避免间隙过大导致的传动晃动，保障旋转动力传递的同轴度误差不超过0.015mm，防止离合动作卡滞。

　　从实际应用的工况适配角度，该组件可适配CA6140车床在不同切削参数下的使用需求，无论是低速大扭矩的粗加工工况，还是高速精车的小进给工况，离合动作都能保持稳定，不会因为切削负载波动出现意外脱开或者无法分离的问题。组件的复位结构采用圆柱螺旋压缩弹簧，弹簧刚度经过匹配计算，在拨叉卸力后可自动推动离合销回位，确保动力中断状态的可靠性，弹簧的预压缩量设置为5mm，既保证复位推力足够克服摩擦阻力，又不会因为弹簧力过大导致拨叉操作力过重，增加操作人员的劳动强度。

　　在安装适配层面，组件的所有连接孔位都与CA6140车床原有安装基准完全匹配，安装时无需额外制作转接件，可直接替换原有磨损的同功能部件，安装过程中只需保证偏心轴的轴向定位台阶与箱体安装面贴合，锁紧固定螺母后即可完成装配，装配后手动扳动拨叉测试动作，确认无卡滞、无虚位即可投入使用。组件的润滑通道与箱体原有润滑系统连通，可通过主轴箱的飞溅润滑实现各运动副的持续润滑，无需额外添加润滑点，减少日常维护的工作量。

　　从运动学特性来看，该组件在离合过程中，离合销与传动盘卡槽的接合面采用了15度的导入倒角，可在转速差不超过30r/min的情况下实现平稳接合，避免刚性撞击产生的噪音与零件损伤，同时卡槽的深度设计为6mm，保证接合后销体的嵌入深度足够，可传递最大250N·m的切削扭矩，满足CA6140车床最大切削负载下的动力传递需求。在长期使用过程中，若出现离合销磨损，可单独更换销件，无需更换整个组件，降低设备的维护成本，销件与安装孔的配合采用H7/k6的过渡配合，既保证销件的定位精度，又方便拆卸更换。
