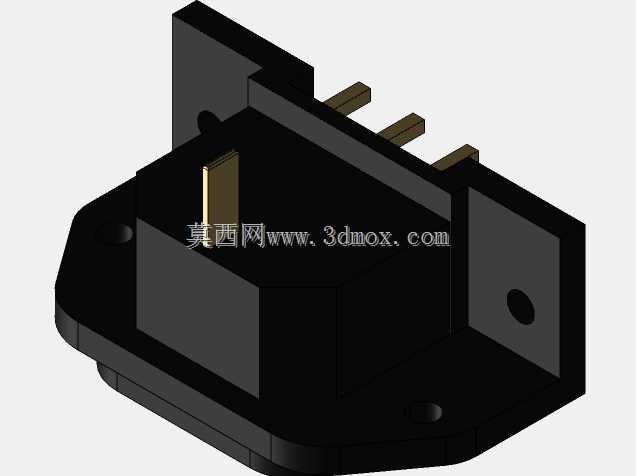

C14冷态设备用电源输入插座结构

　　在工业电气柜、台式测试设备、小型机床电控单元的配电回路设计里，这类带法兰安装边的C14型电源输入接插件是很常见的进线端部件，很多工程师做设备进线布局的时候，都会优先选这类成熟的品字接口结构，毕竟它的防反插特性、载流冗余度都经过了几十年的工业场景验证，不用额外做防呆结构设计，能省不少结构校核的工作量。从实际使用场景来看，这类插座大多用在设备侧的AC220V电源输入位置，外侧对接通用的C13电源线缆，内侧直接焊线或者接插端子连到设备的电源滤波模块、空开进线端，相比直接在设备外壳开圆孔走裸线加线卡的固定方式，这种集成插座的防护等级更高，法兰边和设备面板之间贴一层泡棉密封胶条就能做到IP40以上的面板侧防护，完全能满足车间常规加工设备、

　　实验室测试仪器的使用环境要求，不会因为车间里的切削液飞溅、粉尘堆积导致进线端短路。从结构设计的角度拆解这个零件，主体采用阻燃PA材质做绝缘基座，三个平行布置的铜质插片分别对应火线、零线、接地引脚，插片的伸出长度、间距完全符合IEC通用电源接口的尺寸规范，插片根部和绝缘基座结合的位置做了倒扣防脱结构，避免多次插拔之后插片松动移位，导致接触电阻变大发热的问题。两侧带安装孔的法兰边是和设备面板贴合的安装基准，法兰上的两个安装孔中心距、孔径都适配行业通用的M3沉头螺钉，安装的时候不需要额外做定制化的固定结构，只要在设备面板上按照定位尺寸开出对应大小的插座过孔，两个螺钉孔位对齐锁紧就能完成固定，安装公差带留了0.2mm的偏移余量，

　　就算面板开孔的时候有小范围的位置误差，也能顺利装配，不会出现卡滞装不上的情况。做三维建模的时候，这个零件的插片位置度是需要重点校核的尺寸，三个插片的中心距偏差不能超过0.1mm，不然和公头对接的时候会出现插不进去或者插拔力过大的问题，绝缘基座的边缘做了R1.5的圆角过渡，一方面是注塑生产的时候能减少应力集中，避免基座开裂，另一方面装配的时候也不会刮伤安装面板的喷涂层，影响设备外观质量。基座后侧的引脚长度留足了焊线或者接端子的空间，引脚末端做了倒角处理，不管是手工焊线还是用波峰焊接PCB板，都能顺利对位，不会出现引脚顶偏的问题。很多刚入行的结构工程师做设备进线设计的时候，容易忽略插座的安装深度边界，

　　这个插座的本体后侧突出法兰面的尺寸是固定的，布局的时候要给后侧的接线、端子插拔留出至少15mm的操作空间，不能把插座紧贴着内部的安装板或者元器件布置，不然后期接线维护的时候根本没有操作空间，还要返工调整内部布局。另外法兰边的厚度是2.5mm，面板开孔的时候沉台深度要和这个厚度匹配，保证插座安装之后和面板外表面齐平，不会突出或者凹陷太多，影响设备整体的外观一致性。这类接插件虽然是很成熟的标准件，但做三维建模的时候还是要把所有的安装边界、干涉检查尺寸都做准确，不然导入整机装配的时候很容易出现和周边结构干涉的问题，比如法兰边的安装孔位置如果和内部的加强筋位置重叠，螺钉就没法正常锁紧，这些细节都是结构设计里需要反复核对的点。从实际使用的可靠性角度来说，这个结构的插片和基座的结合力能达到100N以上，正常插拔几千次都不会出现松动，载流能力能达到10A/250VAC的要求，完全覆盖常规小型工业设备、测试仪器的功率需求，不需要额外做载流校核，选型的时候只要确认安装尺寸匹配就能直接用，能大幅缩短设备的研发设计周期。
