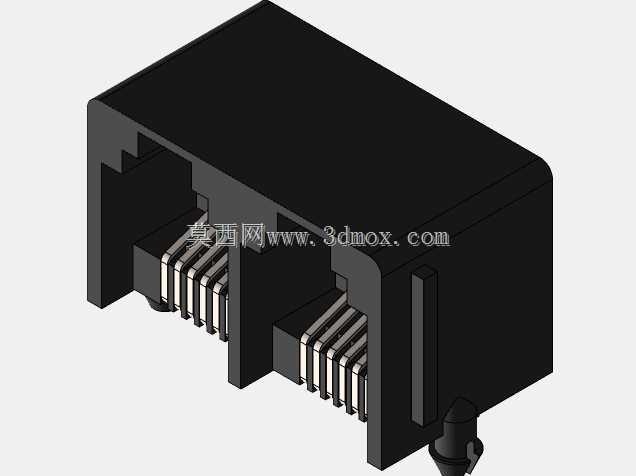

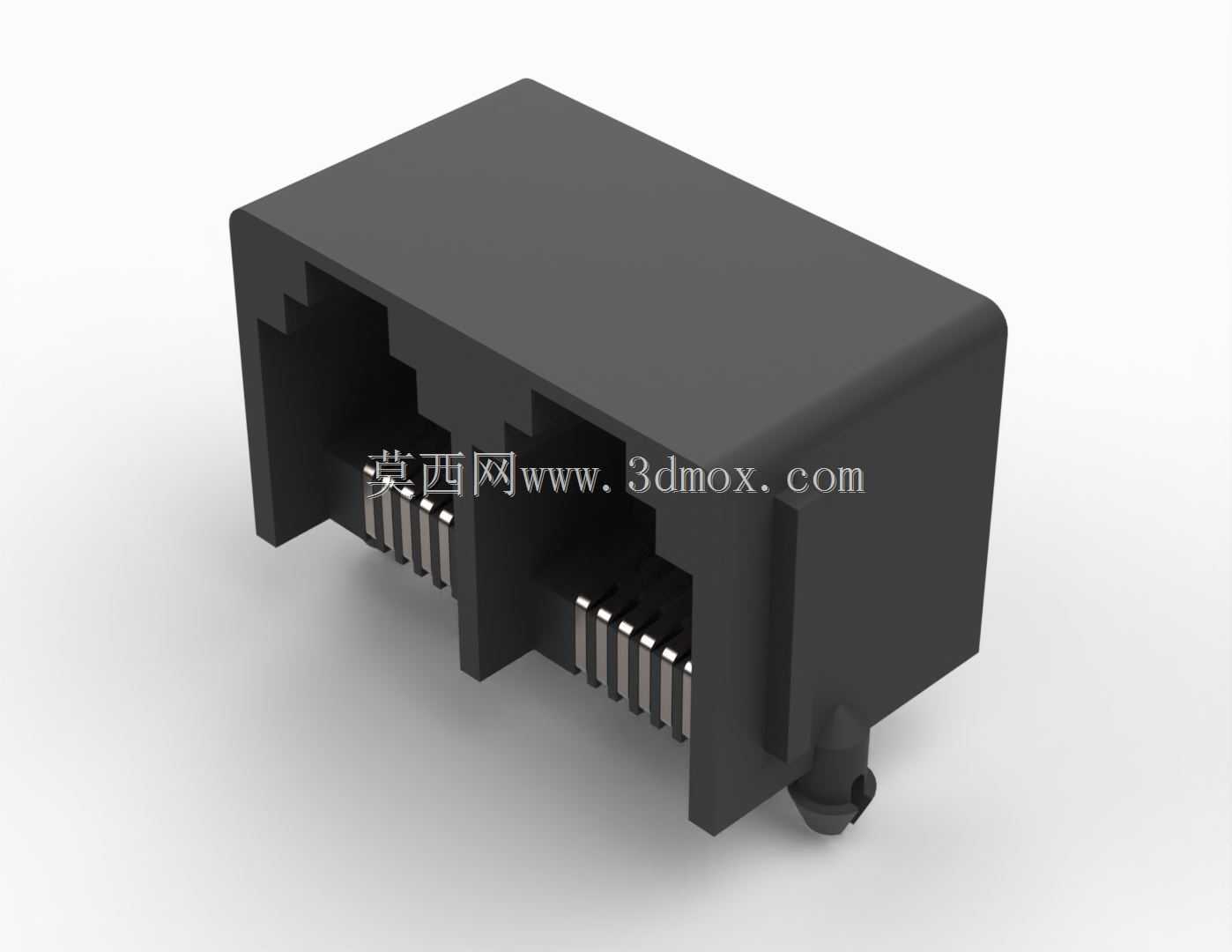

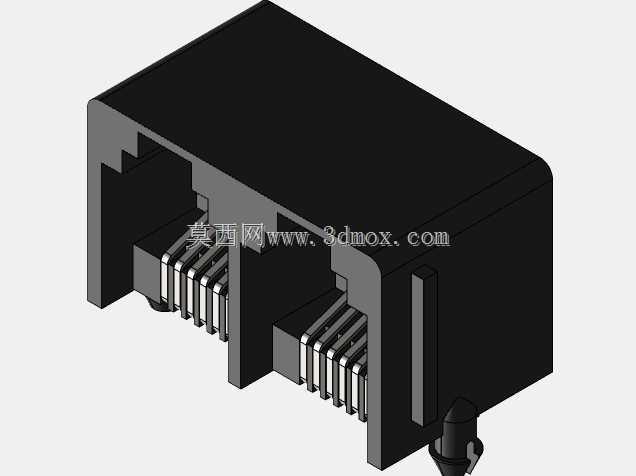

双口带面板止动模块化插孔接插件结构

　　在工业控制板卡、嵌入式通讯设备、桌面网络终端的板级互联场景里，这类带面板止动结构的双口模块化插孔是板端信号接入的核心连接件，日常接触到的多端口交换机、工控机通讯扩展板、机床数控系统的外接通讯口，大多会选用同结构的接插件完成物理层的链路对接。不同于单口直插式插座，这款双口集成的结构在设计之初就考虑了密集布线场景下的空间利用率，两个插孔腔体采用并排一体式塑壳成型，省去了单口插座并排安装时的定位间隙，在标准1U设备面板的有限宽度内，可以排布更多通讯端口，不会出现相邻端口插拔干涉的问题。

　　从功能特性上看，自带的面板止动结构是这款接插件区别于普通板载插座的核心设计，常规无定位止动的RJ类插座在反复插拔水晶头的过程中，容易因为插拔力的反复作用出现焊盘脱焊、插座本体偏移的问题，尤其是工业现场存在振动的工况下，普通插座的引脚很容易出现虚接导致通讯中断。这款结构在塑壳本体的侧下方设计了带导向斜角的弹性止动卡扣，安装时可以直接卡入面板或者PCB板对应的定位方孔内，卡扣到位后会形成轴向的限位，插拔水晶头时的作用力会直接通过卡扣传递到面板或者PCB基板上，不会直接拉扯焊接引脚，大幅提升了接口的抗振动性能与反复插拔寿命。

　　设计过程中，塑壳腔体的内部尺寸完全遵循通用模块化水晶头的插接公差，腔体内部的导向筋做了0.3mm的拔模斜度，水晶头插入时可以顺着导向筋自动对位，不会出现插偏导致的金片变形问题。接触引脚采用 staggered 错位排布，两排引脚的间距设置为2.54mm标准排针间距，既适配常规波峰焊的工艺要求，也能避免相邻引脚之间的信号串扰，每个引脚的根部都设计了防溢锡的凸台，过波峰焊时焊锡不会顺着引脚爬升到接触弹片位置，避免接触不良的问题。塑壳底部的定位柱做了十字加强筋结构，插入PCB定位孔后可以承受更大的侧向力，不会因为外力撞击出现塑壳开裂的情况。

　　安装边界方面，这款双口插座的本体宽度控制在两个单口插座的最小排布尺寸内，本体高度匹配标准面板的沉台深度，安装后插座端面与面板表面的齐平度误差控制在0.2mm以内，不会出现凸出面板或者凹陷过深导致水晶头无法插到位的问题。引脚伸出PCB背面的长度控制在1.5mm，刚好满足波峰焊的焊锡浸润要求，不会因为引脚过长导致剪脚工序额外增加工时，也不会因为引脚过短导致焊盘吃锡量不足影响焊接强度。塑壳本体的侧壁厚度均匀设置为1.2mm，既满足注塑成型时的熔体流动要求，避免出现缺胶、缩水的成型缺陷，也能在控制整体重量的前提下保证足够的结构强度，日常安装时即使受到轻微的外力挤压也不会出现腔体变形。

　　在实际选型应用中，这类结构的接插件不需要额外的固定螺丝，依靠自身的止动卡扣就可以完成与面板、PCB的双重固定，装配时只需要对准定位孔按压到位即可，相比螺丝固定的插座可以节省至少一半的装配工时，非常适合大批量生产的消费类电子、工业通讯设备使用。接触弹片的接触区域做了镀金层厚度的适配设计，针对不同的使用场景可以匹配不同的镀层厚度，满足从民用消费级到工业级的不同接触可靠性要求，弹片的正向压力设置在1.5N以上，保证水晶头插入后接触电阻稳定在毫欧级，不会因为接触电阻过大导致信号衰减。插孔内部的弹片限位槽可以限制弹片的过度形变，即使水晶头反复插拔，弹片也不会出现塑性变形导致接触压力下降，正常工况下的插拔寿命可以满足万次以上的使用要求。
