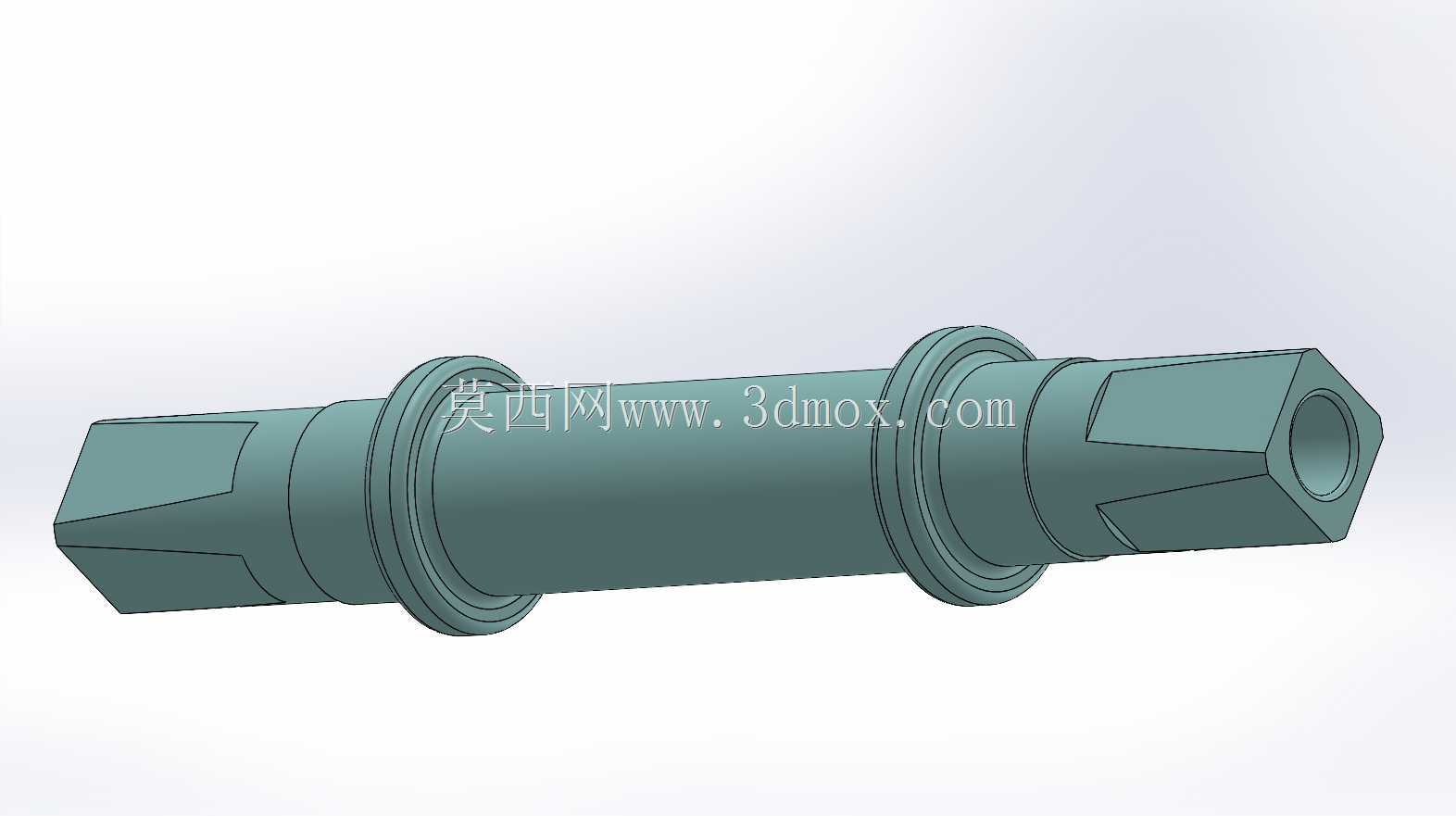

自行车传动系统方形曲柄销结构设计

　　日常通勤、运动骑行场景下的自行车传动系统中，曲柄与中轴的连接可靠性直接决定了骑行过程的力传递效率与使用安全，方形曲柄销正是这类连接结构里的核心传力构件，区别于花键、楔键等其他连接形式，方形截面的配合结构具备加工便捷、对中精度稳定、反复拆装后配合间隙可控的特点，在民用通勤自行车、入门级运动自行车的曲柄总成中应用十分广泛。

　　从实际使用工况来看，这类方形曲柄销需要承受骑行过程中周期性变化的踩踏扭矩，同时还要应对路面颠簸带来的径向冲击载荷，因此在结构设计阶段，首先要明确两端方形配合段的尺寸公差，方形截面的对边尺寸需要与曲柄安装孔、中轴端的方孔形成过渡配合，既不能过盈量过大导致装配时需要强行压装造成零件表面损伤，也不能间隙过大导致骑行过程中出现旷量，长期使用后磨损加剧出现异响甚至连接失效。销体中间的轴段设置有多个环形定位凸台，这些凸台的作用是在装配时限制曲柄销的轴向窜动，同时为两侧的轴承内圈提供定位基准，保证中轴转动时的同轴度，避免转动过程中出现偏磨，延长轴承的使用寿命。

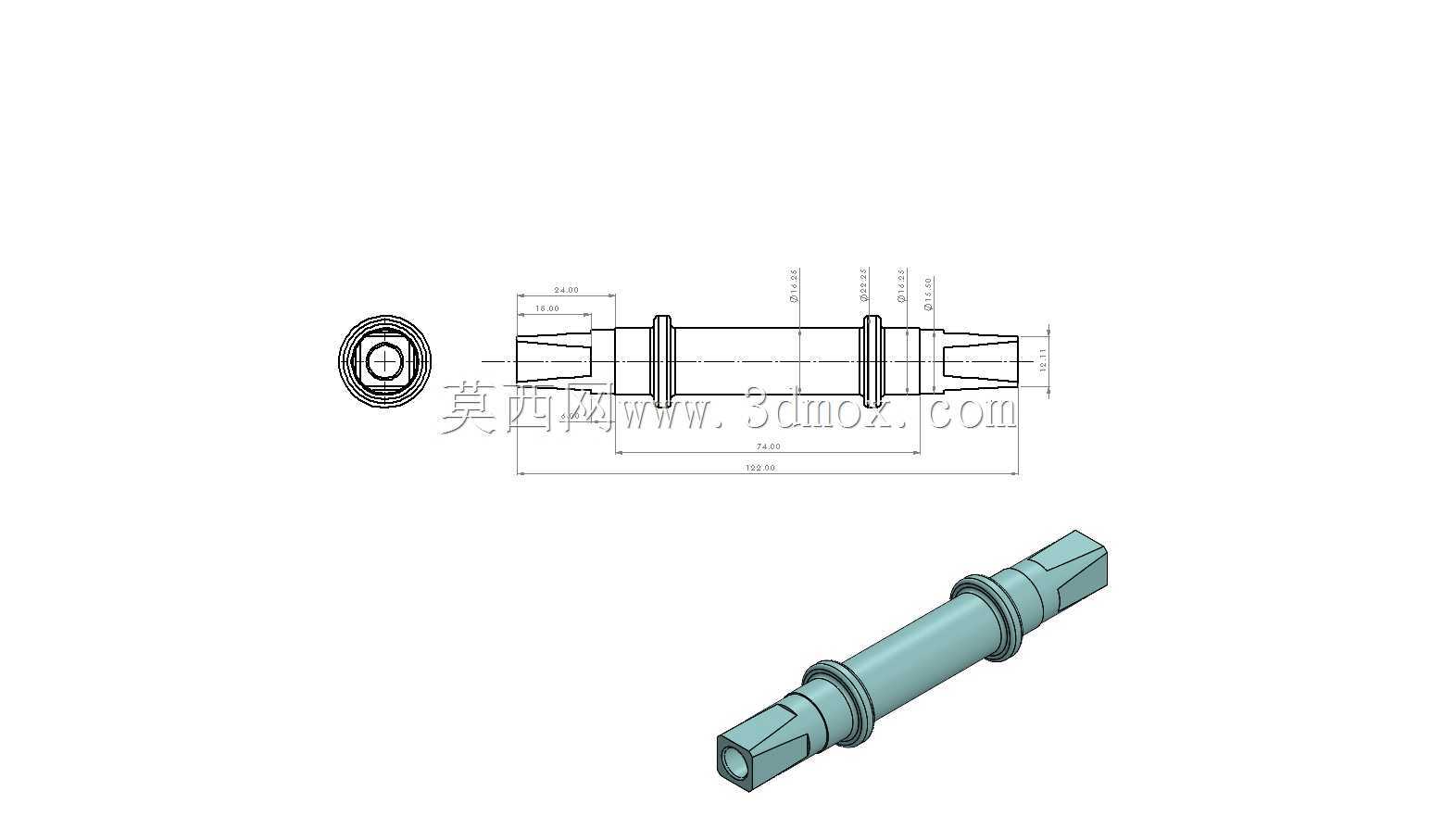

　　设计过程中需要重点考虑安装边界的限制：首先是销体的总长度需要匹配不同规格车架的中轴宽度，两端伸出方形段的长度要刚好能完全穿入曲柄的安装孔，预留出锁紧螺母或者螺栓的安装空间，不能过长导致曲柄安装后突出量过大影响脚踏的安装位置，也不能过短导致配合长度不足，传力时出现剪切失效。销体上的退刀槽、过渡圆角的设计也需要兼顾加工可行性与应力集中控制，所有轴径变化的位置都设置有足够半径的过渡圆角，避免热处理或者受载时在应力集中位置出现断裂，方形段与圆柱轴段的衔接位置做了倒角处理，既方便装配时的导向，也能去除加工毛刺避免装配时刮伤配合孔的内壁。

　　从功能特性上看，这种方形曲柄销的结构不需要额外的防松零件，依靠方形面的配合就能传递大扭矩，相比传统的圆柱销加键的连接形式，零件数量更少，装配工序更简单，适合批量生产的民用自行车产品。在实际选型替换时，只需要确认方形段的对边尺寸、销体总长度、定位凸台的间距这几个核心参数，就能完成同规格产品的替换，不需要对原有车架、曲柄做额外的加工修改。建模过程中需要严格控制各轴段的同轴度公差，两端方形段的对称度偏差需要控制在合理范围内，否则装配后会出现曲柄转动偏心，骑行时出现一松一紧的卡顿感，影响骑行体验。销体的表面粗糙度也需要根据配合要求做区分，方形配合面、轴承安装位的粗糙度要求更高，非配合的中间轴段可以适当降低要求，平衡加工成本与使用性能。

　　在实际的维修场景中，这类方形曲柄销也是易损替换件，长期使用后如果方形配合面出现磨损塌角，就会导致曲柄与中轴之间出现旷量，踩踏时发出异响，严重时会导致曲柄脱出引发安全事故，因此在设计时也考虑了拆卸的便利性，销体的端面没有设置复杂的倒扣结构，使用常规的拉马工具就能完成拆卸，不需要专用的特殊工装，降低了后期维护的难度。
