catiaV5版弹道导弹结构设计方案

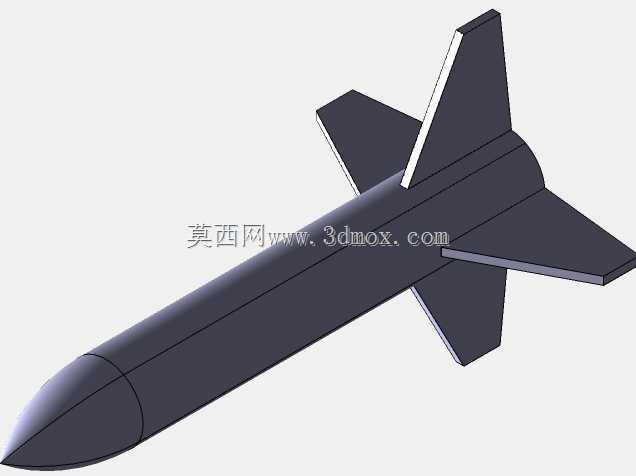

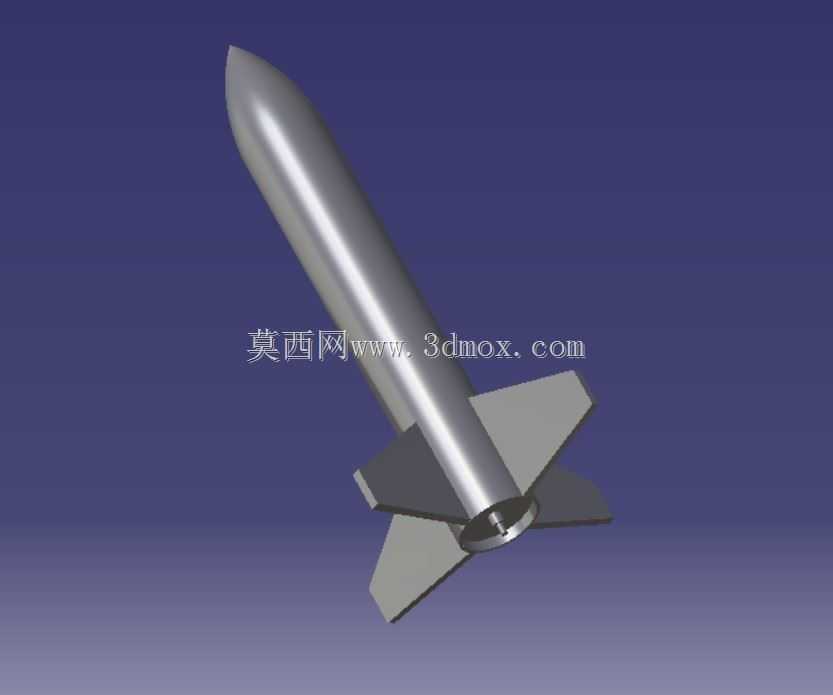

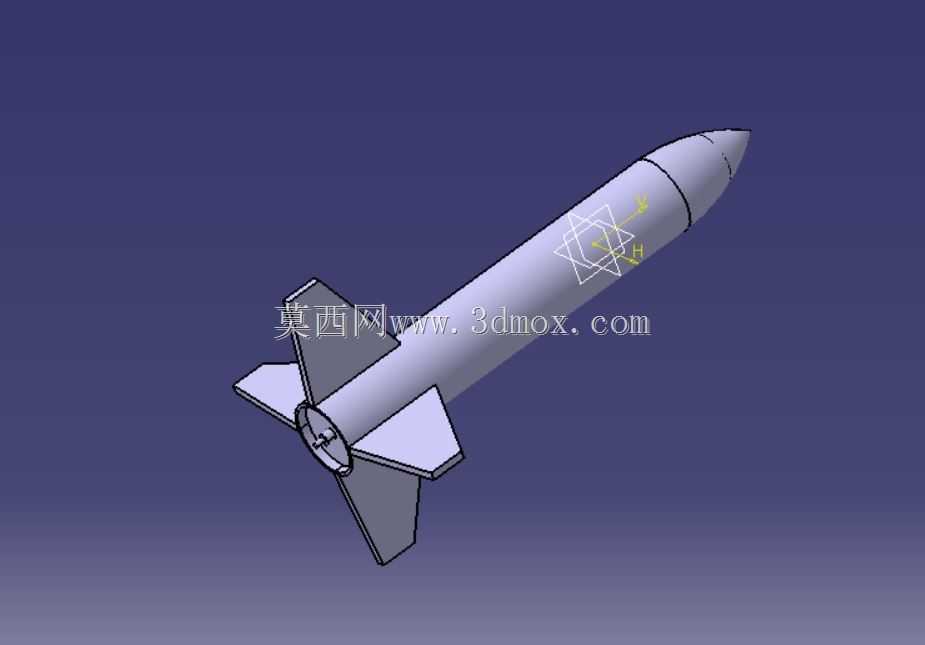

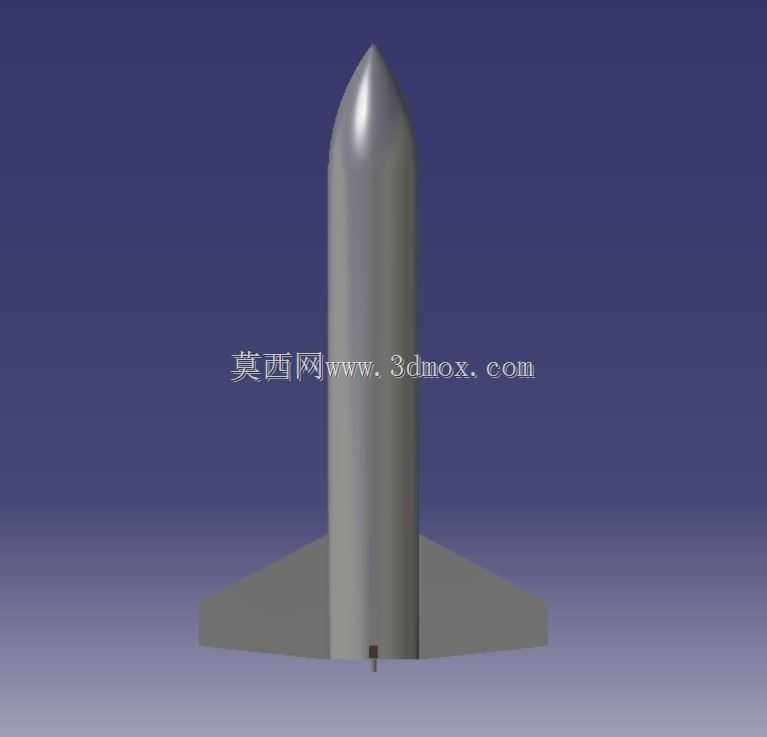

　　本次完成的弹道导弹三维结构设计，核心围绕无翼式气动布局展开，整体采用旋成体构型，弹身主体为等直径圆柱段搭配锥形头部，头部锥角经过多轮气动仿真迭代确定，兼顾高速飞行下的激波阻力控制与内部导引头舱的安装空间需求。弹身尾部对称布置四片后掠式稳定尾翼，尾翼安装角与后掠角参数匹配亚跨超三速段的静稳定裕度要求，避免飞行过程中出现俯仰通道的过稳定或欠稳定问题。

　　从实际应用场景出发，该构型可适配多平台发射需求，陆基机动发射场景下，弹体最大外径控制在运输装填车的标准承载边界内，整体长度满足公路运输的超限管控要求，无需额外拆解尾翼段即可完成装填与转运；空基挂载场景下，弹体表面预留的挂点接口位置经过重心配平计算，挂载后载机的气动干扰增量控制在允许范围内，不会对载机的飞行操控品质产生明显影响。弹身内部采用模块化舱段划分，从前至后依次为导引头舱、战斗部舱、制导设备舱、动力舱、尾段伺服舱，各舱段之间采用径向销钉+轴向止口的连接形式，既保证舱段对接的同轴度精度，又可满足野外条件下的快速拆装与部件更换需求。

　　设计过程中优先考虑结构的工艺可行性，弹身圆柱段采用整体旋压成型的工艺路线，壁厚沿轴向按载荷分布做梯度变化，头部锥段与圆柱段的连接位置采用电子束焊接工艺，减少连接结构的重量增量；尾翼采用翼梁与蒙皮的组合结构，翼根与弹身的连接位置设置加强筋，承受飞行过程中的气动铰链力矩，尾翼后缘预留操纵舵面的安装间隙，可适配后续改型中增加主动姿态控制的需求。动力舱段的内壁设置发动机固定支座，支座位置经过模态仿真校验，避免发动机工作过程中与弹体结构产生共振；尾段的喷管出口位置与弹身尾部端面齐平，减少底部阻力的同时，避免喷流对尾翼表面产生直接的热冲刷。

　　外形尺寸设计上，弹体长径比控制在12:1的合理区间，既保证高速飞行下的低阻特性，又避免长径比过大带来的结构刚度不足问题；尾翼的展长不超过弹身直径的1.2倍，保证发射过程中尾翼不会与发射筒内壁产生剐蹭，尾翼的前缘后掠角设置为45度，降低高速飞行下的翼面波阻。弹体表面的口盖均采用快卸式结构，口盖与弹身的贴合面设置密封胶圈，满足雨天或高湿环境下的密封要求，口盖的开启位置避开弹身的主承力框，减少开口对弹身整体结构强度的削弱。

　　从结构强度校验维度，弹身各舱段的连接强度按最大机动过载下的1.5倍安全系数设计，主承力框采用整体机加工艺，材料选用高强度铝合金，在保证结构强度的前提下控制整体重量；尾翼的翼面材料选用耐高温复合材料，可承受飞行过程中气动加热带来的温度升高，避免翼面出现热变形影响气动精度。弹身头部的导引头舱预留光学窗口安装位置，窗口的安装角度满足导引头的视场角要求，窗口周围设置隔热垫层，减少气动加热对内部导引头器件的温度影响。

　　安装边界层面，弹体与发射装置的定位基准设置在弹身前后两个定心部，定心部的直径公差按h6级精度控制，保证装填过程中的顺畅性，前后定心部的间距匹配发射筒的导向段长度，避免发射出筒过程中出现卡滞；弹体上的电气接口统一布置在尾段靠近定心部的位置，接口形式采用军用标准快速连接器，可在装填过程中完成与发射装置的电气连接，无需额外调整线缆走向。整体设计过程中同步完成了各部件的干涉检查，所有运动部件的活动间隙均满足设计要求，不存在装配干涉问题，可直接用于后续的仿真分析与样机加工参考。
