四旋翼无人机机架主体结构设计方案

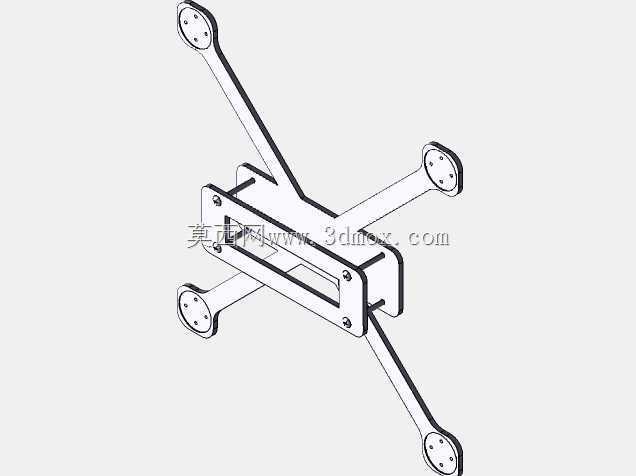

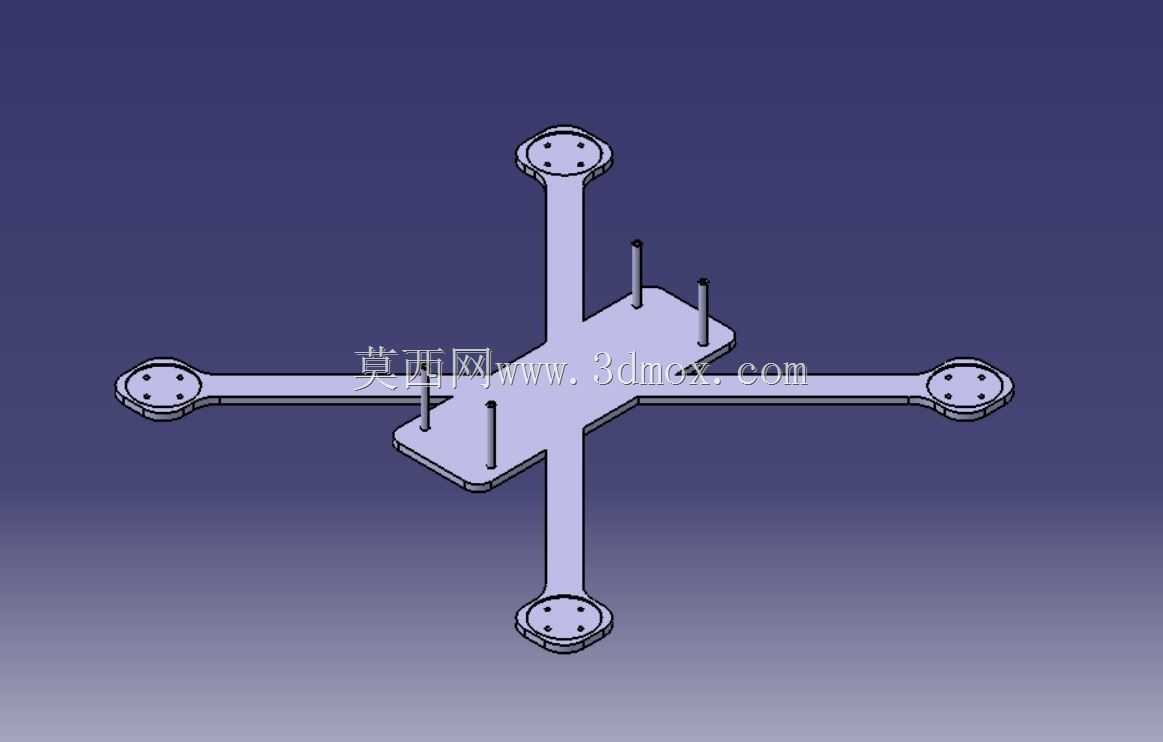

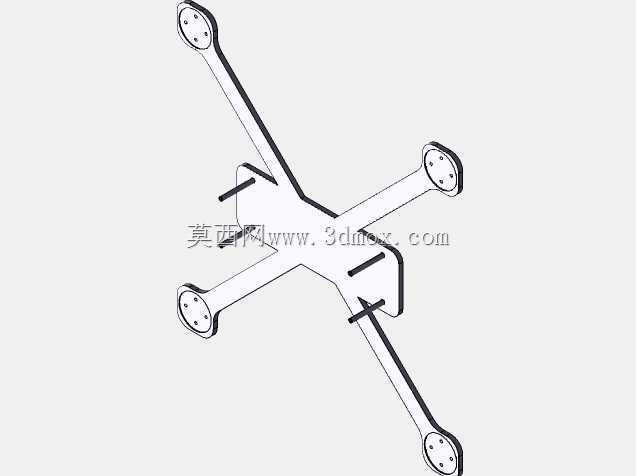

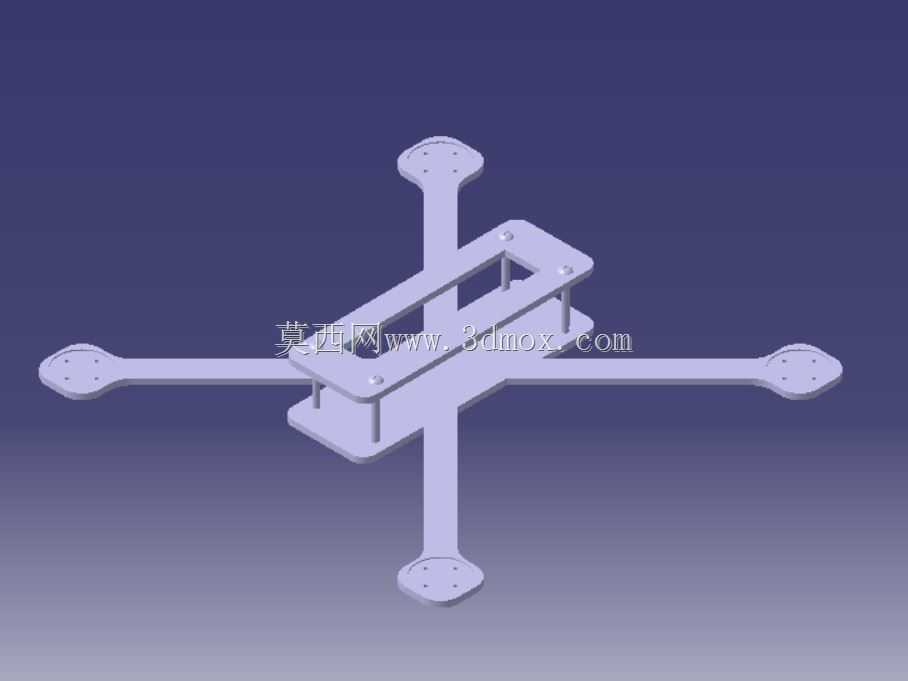

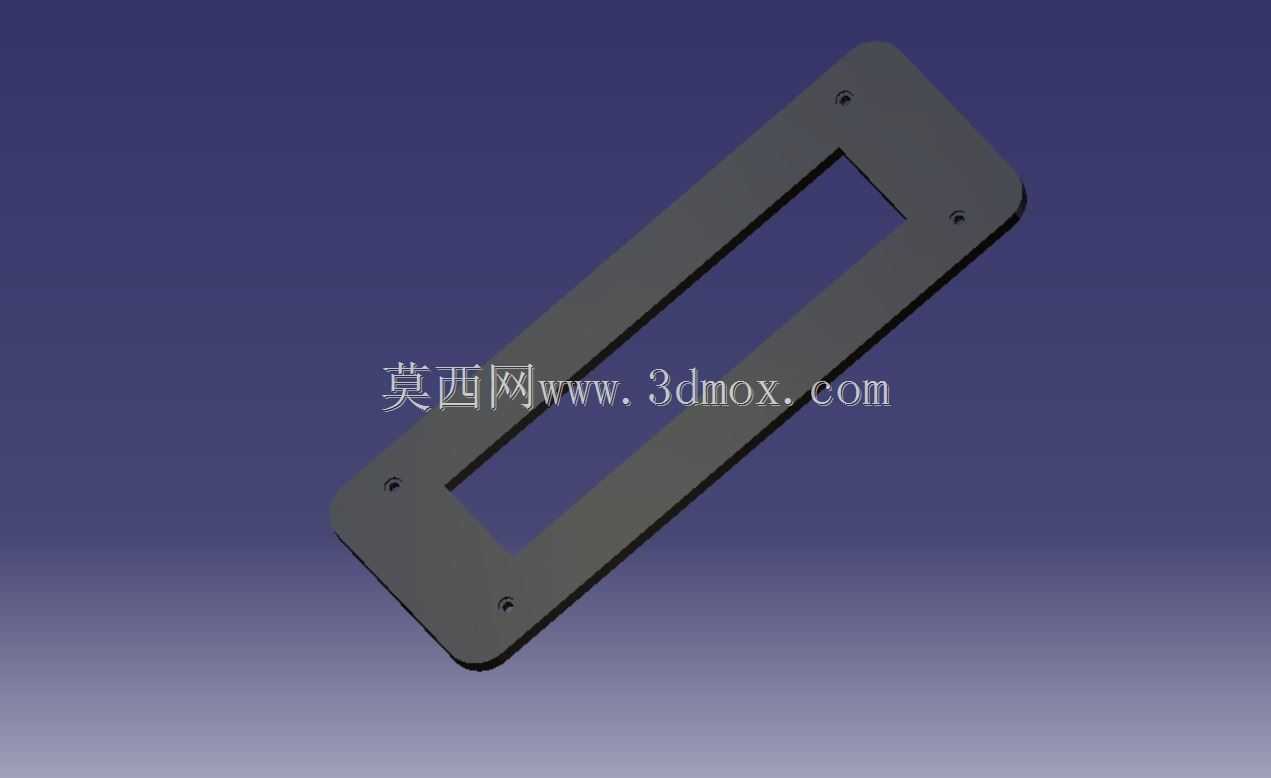

　　这套四旋翼机架结构的设计，首先要适配小型多旋翼飞行器的低空作业场景，不管是日常的航拍摄影挂载、小范围环境巡检，还是教学场景下的飞控算法验证，都需要机架本身有足够的刚性同时控制自重，避免多余的结构重量侵占有效载荷的配额。从结构布局来看，采用了中心承载板加四个辐射状机臂的经典布局，中心区域的双层板结构预留了飞控板、电调、电池组的安装空间，两层板之间的支撑柱采用等距分布的设计，既可以避免飞行过程中板件产生共振，也能给布线留出足够的走线路径，不会出现线材挤压飞控传感器导致的姿态数据偏差。机臂部分采用一体化延伸的设计，没有采用额外的机臂锁紧接头，减少了装配环节的连接间隙，四个机臂末端的电机安装座预留了统一规格的安装孔位，

　　适配市面上主流的22系列、23系列无刷电机的安装孔距，安装座表面做了轻微的下沉设计，能够让电机底座完全贴合，避免飞行中电机出现松动移位的问题。设计过程中首先考虑的是安装边界的约束，中心承载板的长宽尺寸控制在常规小型飞控安装尺寸的1.2倍左右，不会因为板件过大增加不必要的风阻，机臂的长度经过力矩匹配，在搭配常用的8寸到9寸螺旋桨时，相邻机臂的桨叶不会出现打桨的问题，同时机臂的截面做了渐变处理，靠近中心板的位置截面厚度更大，能够承受电机运转带来的交变弯矩，靠近末端的位置适当减薄，在不损失结构强度的前提下降低整体重量。结构的受力路径设计也做了针对性优化，飞行过程中电机产生的拉力通过机臂直接传递到中心板的下层承载结构，

　　电池的重量挂载在中心板下方位置，让整机的重心落在四个机臂的几何中心位置，减少飞控的姿态修正负担。机臂与中心板的连接位置做了圆角过渡处理，避免应力集中导致的起降冲击下结构断裂，日常起降过程中，机臂末端先接触地面的冲击力可以顺着机臂的筋位分散到整个中心结构，不会在连接位置出现应力断裂的问题。中心板上预留的安装孔位采用标准化间距设计，除了常规的飞控、电调安装位，还预留了GPS模块、图传天线的扩展安装孔，不需要额外打孔就能完成常用配件的装配，两层板之间的支撑柱高度经过匹配，既能够容纳常规的电调堆叠高度，也不会因为支撑柱过高导致整机重心上抬影响飞行稳定性。整个结构没有多余的装饰性设计，所有的结构特征都服务于功能需求，

　　比如机臂侧面没有做额外的镂空减重，是因为镂空会降低机臂的抗扭刚性，在飞行器做急转、侧飞动作时，机臂的扭转变形会导致螺旋桨的拉力线出现偏移，增加飞控的修正量，反而会降低飞行效率。中心板的边缘做了小倒角处理，避免装配过程中锐边割伤线材，也能减少飞行过程中边缘位置的紊流产生。从实际装配的角度来看，整个机架的所有连接孔位都做了同轴度匹配，装配时不需要额外的修配就能完成组装，机臂的水平度公差控制在很小的范围内，装配完成后四个电机的安装面能够保持在同一水平面上，减少因为安装面不平导致的飞行姿态倾斜问题。针对不同的应用场景，这个结构也预留了足够的改装空间，如果需要搭载更重的任务设备，可以在中心板下方预留的挂载孔位加装减震挂架，不会影响原有结构的受力平衡；如果需要做更长航时的改装，也可以在机臂上预留的位置加装电池扩展座，不需要对主体结构做破坏性修改。结构的材质适配性也做了考虑，不管是采用3D打印的PLA、ABS材质做验证件，还是采用碳纤维板材切割做量产件，这个结构的壁厚设计都能满足加工工艺的要求，不会出现壁厚太薄导致的加工变形，或者壁厚太厚增加不必要重量的问题。在抗冲击性能的设计上，机臂末端的电机座位置做了局部加厚，因为炸机时这个位置是最容易首先接触障碍物的部位，局部加厚可以提升碰撞时的结构强度，即使出现轻微的碰撞变形，也不会直接波及中心区域的飞控等核心部件，降低故障后的维修成本。
