Pololu十五通道红外反射传感阵列结构

　　在移动机器人循迹导航、工业流水线物料定位、小型自动化设备边缘检测这类场景里，多通道反射式传感阵列一直是近距离非接触检测的核心部件，这次还原的Pololu QTRX 15通道反射传感阵列，就是这类应用里普及率极高的一款检测模块。从实际使用的角度出发，这类阵列的核心优势是把15个独立的红外反射检测通道集成在单块PCB上，不需要用户自行排布离散传感器，就能获得连续的检测面，对于需要识别细窄黑线、判断物料边缘位置、检测微小表面高度差的场景来说，集成式阵列的检测一致性远好于自行拼接的离散传感器组。

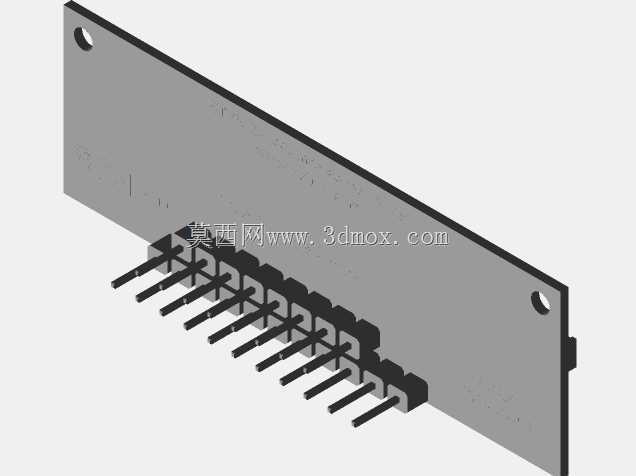

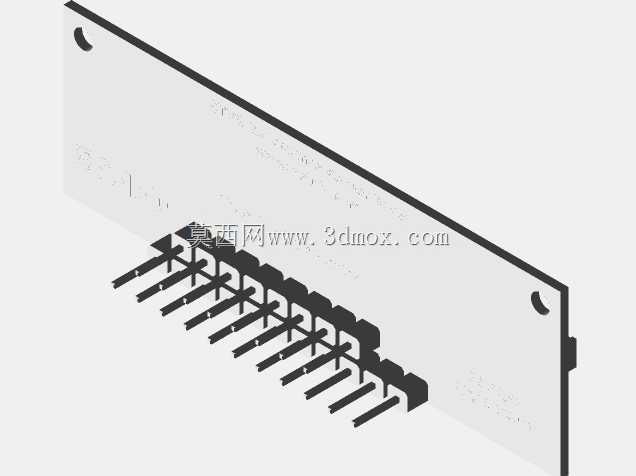

　　做结构设计的时候首先要考虑安装边界，这款模块的主体是长条形薄PCB结构，板体两端预留了标准的圆形安装孔，孔位间距匹配常见的小型机器人底盘安装孔系，安装时不需要额外做复杂的转接支架，直接用M2规格的螺丝就能固定在安装平面上，板体厚度不到2mm，加上排针的总突出高度也控制在10mm以内，对于安装空间局促的小型AGV、桌面级自动化设备来说，不会占用过多的垂直安装空间。板载的排针接口采用标准2.54mm间距排针，和通用杜邦线、面包板接线完全兼容，接线端统一排布在板体的单侧长边，走线的时候可以把线束集中在模块的非检测侧，避免线束遮挡检测光路，影响检测精度。

　　从功能设计的逻辑来看，15个检测通道沿板体长边等距排布，相邻通道的中心间距很小，整个检测覆盖宽度可以满足常规2cm宽度循迹黑线的检测需求，甚至可以识别黑线的偏移角度、偏移量，给运动控制系统提供连续的位置反馈，而不是离散的通断信号。每个检测通道都集成了红外发射管和接收管，发射管发出的红外光照射到被测表面后，不同颜色、不同粗糙度的表面反射率差异会被接收管捕捉，转化为对应的电平信号，黑色表面会吸收大部分红外光，接收管接收到的反射光强极低，输出对应的低电平或者低模拟量值，白色高反射表面则会输出高值，控制器可以直接读取每个通道的输出值，判断当前检测面的状态。

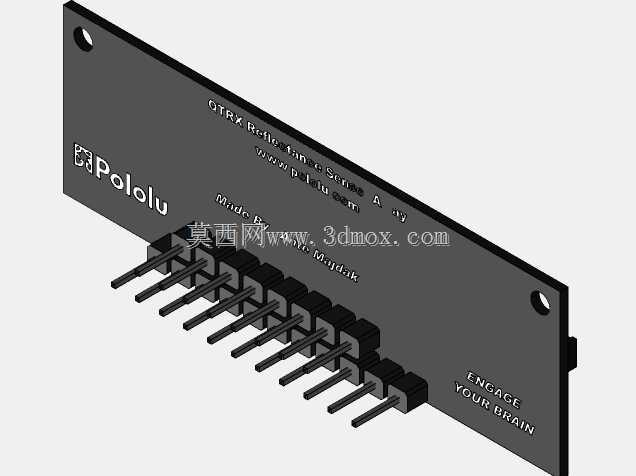

　　设计建模的时候特意还原了板体上的丝印标识，包括每个通道的序号标识、品牌标识、接线定义标识，这些丝印虽然不影响结构功能，但在实际装配接线的时候，能帮装配人员快速对应接线定义，避免接错电源或者信号引脚。板体边角做了圆角处理，避免安装时尖锐边角划伤线束或者操作人员的手，两端的安装孔做了非金属化处理，锁紧螺丝的时候不会和PCB上的电路形成短路，这点细节在实际电气装配里非常重要，很多自行设计的传感板容易忽略安装孔的绝缘处理，导致螺丝锁紧后电源和地短路，烧坏模块。

　　实际选型的时候要注意，这类反射传感阵列的最佳检测距离是在板面下方1mm到8mm之间，安装的时候要控制好模块和被测表面的垂直距离，距离太远会导致检测灵敏度下降，相邻通道之间出现检测盲区，距离太近则容易被被测表面的凸起剐蹭，损坏板载的发射接收管。建模的时候也特意还原了每个发射接收管的突出高度，就是为了方便设计人员在做整机结构的时候，预留足够的安全间隙，避免运动过程中模块和被测面发生碰撞。另外板体上的排针是垂直于PCB板面焊接的，如果安装空间需要侧向出线，也可以在建模的时候调整排针的焊接方向，改成90度弯排针的结构，适配不同的安装方向需求，这点在做定制化设备结构的时候非常灵活，不需要修改PCB主体结构，只更换接插件就能适配不同的走线方向。

　　从应用适配性来说，这款传感阵列除了用在移动机器人循迹，还可以用在小型传送带上的物料到位检测，15个通道的检测宽度可以覆盖常见的小型工件传输宽度，不需要额外布置多个离散传感器，就能判断工件是否到位、工件是否发生偏移，甚至可以检测工件的宽度尺寸，给分拣机构提供触发信号。相比单通道的反射传感器，阵列式结构不需要额外调整传感器的安装角度和位置，一次安装就能覆盖整个检测宽度，调试的时候只需要统一调整整个模块的安装高度，就能完成所有通道的灵敏度校准，大幅减少现场调试的工作量。建模过程中也考虑了不同应用场景的安装适配性，保留了所有安装接口的尺寸精度，设计人员可以直接把这个模型导入到整机装配里，检查安装间隙、走线空间，不需要重新测绘模块尺寸，就能完成结构干涉检查，缩短整机设计的周期。
