平台式高精度称重测力传感器结构

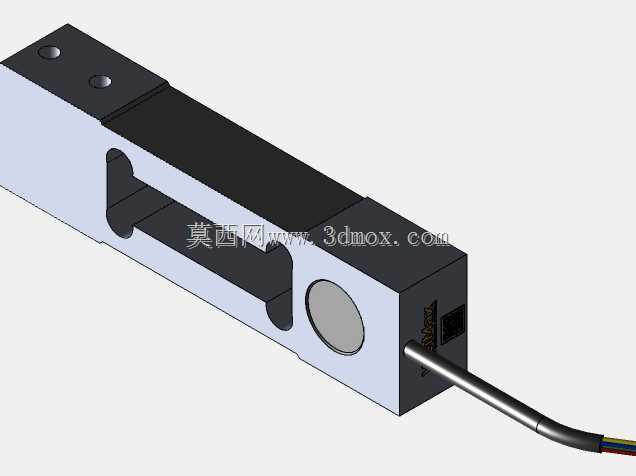

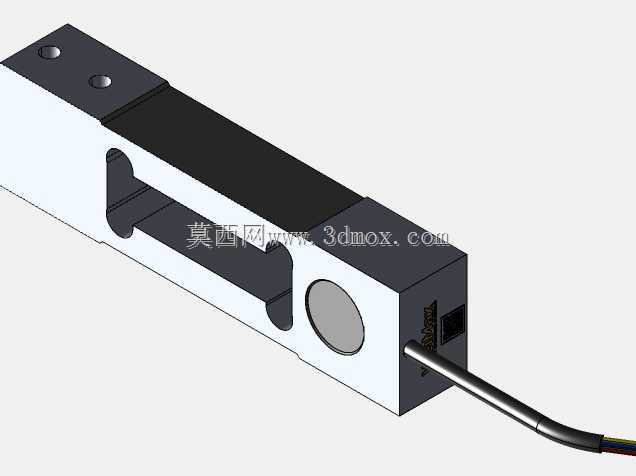

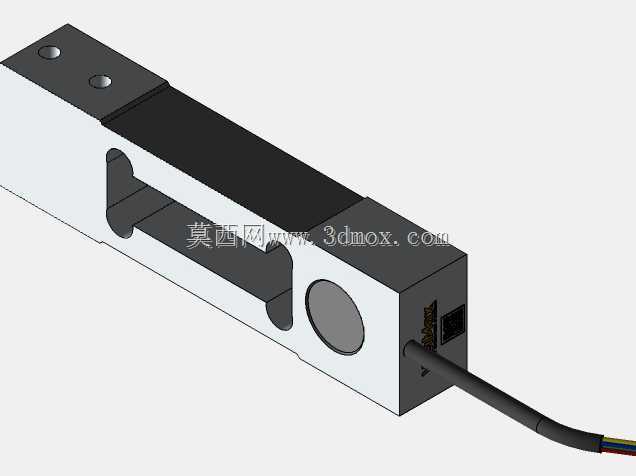

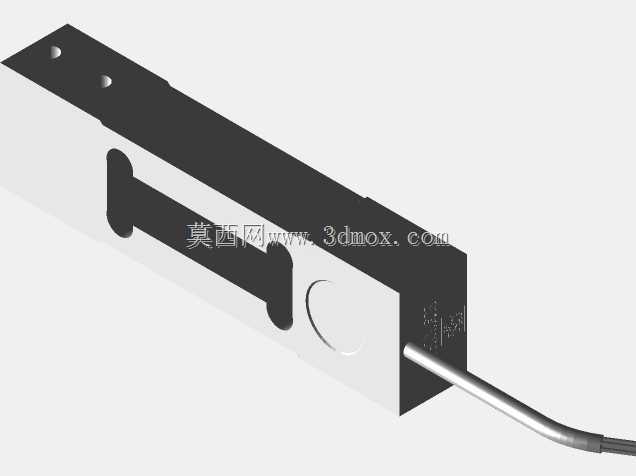

　　这类平行梁结构的称重元件，是小量程平台衡器里应用最广的测力核心，常见于商用电子台秤、仓储分拣工位的动态检重台、食品包装线的在线称重工位、实验室小型精密称量设备，甚至部分自动化装配线的压装力反馈点位也会选用同结构的改型产品。从结构设计逻辑来看，该类传感器采用单点式平行梁应变原理，梁体开设的对称镂空槽是核心设计点，这个结构能在承受偏载载荷时，通过梁体的均匀形变抵消加载位置偏移带来的测量误差，也就是说只要载荷作用在配套秤台的有效范围内，不管重物放在秤台边角还是中心位置，输出的应变信号都能保持一致的线性度，不需要额外做多点位的偏载补偿，大幅降低了整秤的装配调试难度。梁体的应变区做了等强度设计，

　　在额定载荷下应变片粘贴位置的形变区间控制在微应变级，既保证足够的信号输出灵敏度，又能避免长期满载使用出现塑性形变，保障长期使用的蠕变指标符合计量要求。出线端采用侧向出线设计，线缆从梁体非安装端的侧面引出，既不会占用秤台下方的垂直安装空间，也能避免设备运输、安装过程中拉扯线缆直接作用到应变片的接线焊点上，提升线缆连接的可靠性，线缆末端的多芯屏蔽线设计，能有效隔绝车间内变频器、伺服电机带来的电磁干扰，保证微弱的应变信号传输稳定。安装端的两个沉头定位孔是经过位置度公差匹配的，安装时直接通过螺栓固定在秤体的基础支架上，另一端的承载端通过球面或者平面压头对接秤台，安装边界需要注意，梁体的安装基面平面度公差需要控制在0.1mm以内，

　　避免安装基面不平导致梁体受附加弯矩，出现零点偏移或者测量线性超差的问题；安装时螺栓的锁紧扭矩需要符合对应量程的规范，扭矩过大会导致梁体初始形变过大，压缩有效测量量程，扭矩过小则会在长期受载后出现螺栓松动，导致称量数值跳变。从实际选型适配的角度，这类结构的传感器通常覆盖10kg到200kg的常用小量程段，不同量程的产品梁体厚度、镂空槽的宽度会做对应调整，量程越大的型号梁体的应变区厚度越大，镂空槽的形变间隙越小，建模时需要重点关注应变区的圆角过渡，不能出现直角尖角，否则长期受载会在尖角位置出现应力集中，最终导致梁体疲劳断裂。配套建模时，传感器的上方需要预留1-2mm的秤台安装间隙，避免秤台和周边的防护结构出现剐蹭，

　　导致载荷不能完全作用到传感器上，出现称量值偏小的问题；传感器下方的安装支架需要有足够的刚性，不能在满载时出现下挠形变，否则会改变梁体的受力边界，直接影响测量精度。这类传感器的防护设计上，应变区通常会覆盖密封胶层，部分防护等级高的型号会在梁体外围增加金属密封罩，能适应多粉尘、轻度潮湿的车间环境，不需要额外做复杂的防护结构，就能满足大部分工业现场的使用要求。在三维建模过程中，除了还原外部的安装尺寸、孔位位置，还需要对应变区的形变空间做干涉检查，确保梁体在满量程形变时，不会和周边的安装支架、限位结构发生触碰，很多新手设计秤台结构时，经常会忽略梁体受载后的微形变预留空间，导致加载到一定重量后梁体碰到周边结构，数值无法继续上升，误以为是传感器量程不足。另外，传感器的出线位置需要预留线缆的弯曲半径，不能让线缆在出线位置出现硬折，否则长期使用会导致线缆内部芯线断裂，出现信号中断的问题。
