GY-273三轴磁力电子罗盘传感模块结构

　　在移动机器人、小型无人机、智能穿戴设备的姿态感知系统搭建中，航向角的稳定获取一直是多传感器融合方案里的核心环节，GY-273搭载HMC5883L芯片的三轴磁力电子罗盘模块，正是面向这类小体积嵌入式感知场景设计的磁传感单元。不同于工业级大型航向测量设备，这类贴片式模块的设计核心是在极小的安装空间内，完成三轴方向地磁场强度的精准采集，为上层运动控制单元提供航向基准数据，尤其适合对载荷重量、安装空间有严格限制的小型自主移动设备。

　　从实际工程应用的场景来看，这类模块常被集成在小型轮式机器人的顶层感知层，与三轴加速度计、陀螺仪组成IMU测量单元，弥补陀螺仪长时间积分带来的航向漂移问题；在手持云台、小型航拍无人机的增稳系统中，也会用这类磁罗盘模块提供绝对航向参考，避免云台转向时的基准丢失；甚至在一些户外智能巡检设备、便携式导航终端里，该类模块也能作为卫星导航失效时的短时航向备份，保障设备基础的方向感知能力。

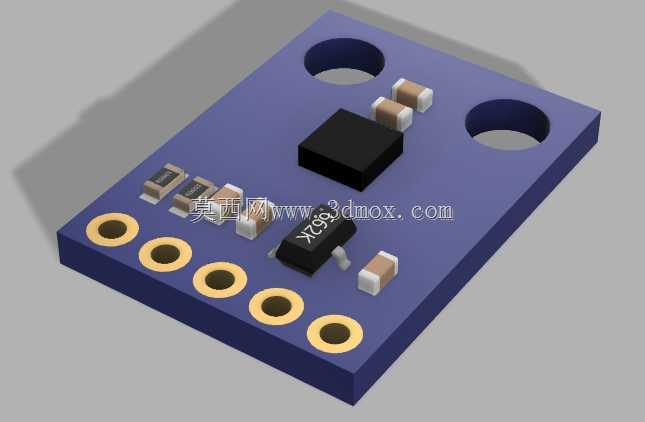

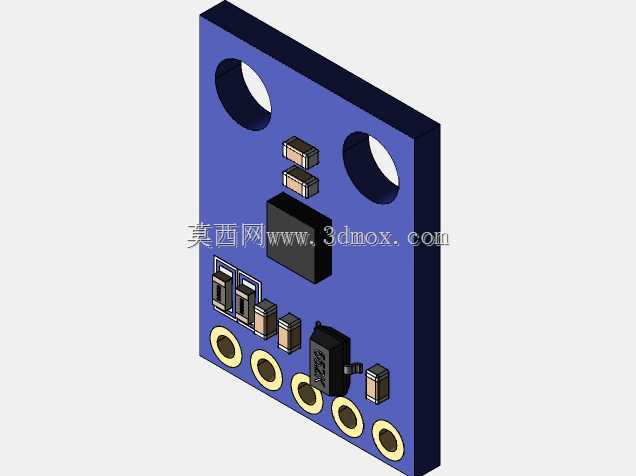

　　模块的整体外形采用矩形PCB基板设计，基板主体为紫色阻焊层工艺，板边做了圆角过渡处理，避免安装时的锐角剐蹭。基板上预留了两个对称的圆形安装通孔，孔位间距经过标准化设计，可直接配合M2规格的铜柱或螺丝固定在设备的安装平面上，安装孔周边做了露铜环形处理，既可以增强安装时的结构强度，也能在需要时实现模块的接地屏蔽，减少外部电磁干扰对磁传感芯片的测量影响。基板的一侧排布了6个等间距的镀金排针焊盘，焊盘内径适配常规2.54mm间距的排针焊接，可直接插接在面包板或对应接口的扩展板上，也可以根据实际布线需求焊接导线引出，焊盘的镀金层能有效降低接触电阻，保障信号传输的稳定性，同时提升焊接后的抗氧化能力，延长模块在复杂工况下的使用寿命。

　　核心传感芯片采用QFN封装的HMC5883L三轴磁阻传感器，布置在基板的中心偏置位置，芯片周边排布了对应的去耦电容、限流电阻等被动元件，所有表贴元件的布局都遵循了高频信号布线的基本规则，去耦电容尽可能靠近芯片的电源引脚布置，最大程度降低电源纹波对芯片采样精度的影响。板上的被动元件全部采用0603或0805规格的通用表贴封装，在后期维护替换时无需寻找特殊规格料件，降低了批量应用时的物料采购与维护成本。

　　设计过程中，工程师充分考虑了磁传感模块的抗干扰需求，所有信号走线都做了等长与包地处理，避免板上走线自身的电流产生的磁场干扰核心芯片的测量精度；安装孔的位置特意避开了核心芯片的正下方区域，防止固定用的金属螺丝被磁化后影响芯片周围的磁场分布；排针接口的引脚定义遵循了通用I2C传感模块的标准排布，从左至右依次为电源、地、I2C时钟、I2C数据等功能引脚，可直接兼容市面上绝大多数开源控制器的扩展接口，无需额外做引脚转接。

　　从安装边界来看，模块整体厚度控制在较低水平，核心芯片加上表贴电容的整体高度不超过3mm，安装时只需要在固定平面预留出对应矩形区域的空间，同时要注意模块安装位置需要远离设备上的大电流走线、电机、永磁体等强磁干扰源，建议安装位置与干扰源的距离保持在10cm以上，若无法避开强磁源，需要在软件层面做对应的磁补偿校准。模块的工作电压适配常规3.3V与5V嵌入式系统，板上集成了对应的电平转换电路，无需用户额外搭建电平匹配电路，直接接入对应控制器的I2C接口即可完成数据通信，能大幅缩短嵌入式感知系统的开发周期。

　　在实际的机器人项目应用中，这类模块的采样率可以满足多数低速移动设备的航向更新需求，配合对应的软磁、硬磁校准算法，能在常规室内外环境下提供稳定的航向角输出，相比同类型的其他磁传感模块，该结构的设计更偏向通用化、模块化，不需要用户自行设计核心的传感电路，只需要做好安装位置的电磁兼容设计，就能快速集成到自身的设备系统中，不管是用于学生的机器人竞赛项目，还是小型工业巡检机器人的原型开发，都能提供稳定可靠的磁航向测量支撑。
