带骷髅造型的滚线工装定位座结构

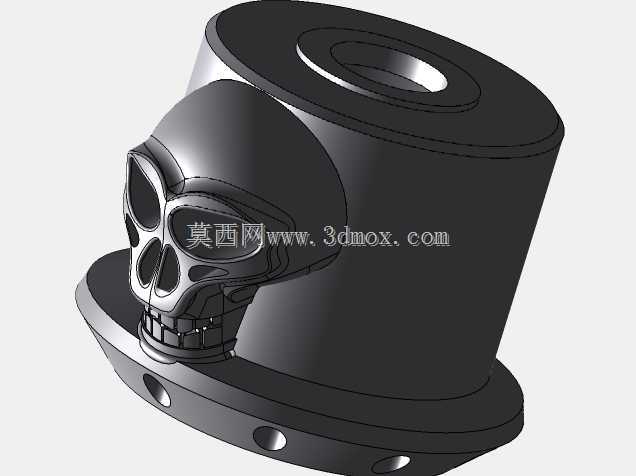

　　在三轴滚线加工的工装配套场景里，这类带造型的定位座主要承担工件装夹定位、滚线工序承载的核心作用，区别于常规的圆柱定位座，这款结构在主体侧部集成了颅骨造型的装饰性结构，兼顾工装实用属性与个性化外观需求，适配小批量定制化零件的滚线加工工位，既可以作为滚线工序的工件承载基座，也能满足定制化设备的外观装饰件配套需求。从结构设计逻辑来看，主体采用阶梯式回转体构型，底部设置带安装孔的法兰盘结构，法兰盘上的两个沉孔用于和机床工作台面或者工装基板完成螺栓锁紧固定，安装时可以通过沉孔的间隙微调安装位置，保证主体轴线与滚线加工的进给方向保持同轴，避免滚线过程中出现偏载导致的纹路歪斜问题。主体上部的内孔是核心的定位工作面，

　　内孔的尺寸公差按照IT7级精度设计，表面粗糙度控制在Ra1.6以内，用于穿装定位芯轴，或者直接套装待加工的轴类工件，内孔入口处做了1×45°的倒角，方便工件快速导入，减少装夹时的磕碰划伤。侧部的颅骨造型并非独立拼接结构，而是和主体采用一体化铣削成型，在三轴加工中心上通过分层铣削、曲面精修的工艺完成，造型的轮廓过渡处全部做了R2以上的圆角处理，避免加工过程中出现应力集中，同时也能减少锐角带来的操作安全隐患，颅骨的眼窝、齿缝位置都做了清根处理，保证造型轮廓清晰，不会出现加工残留的毛刺。从安装边界尺寸来看，底部法兰盘的外径比主体下部外径大20mm，足够的法兰支撑面可以保证装夹后的稳定性，主体整体高度控制在120mm以内，

　　不会超出三轴滚线设备的加工行程范围，侧部颅骨造型的外伸量控制在35mm以内，加工时不会和滚线轮、设备护罩产生运动干涉。在实际应用场景中，这类结构既可以用于普通车床改装的滚线工位做定位工装，也可以作为个性化机械周边的装饰构件，比如定制设备的操作旋钮基座、文创类机械摆件的主体结构，一体化的结构设计不需要额外的拼接装配，整体刚性更好，能承受滚线加工时的径向挤压力，不会因为受力出现结构变形。设计过程中特意将造型结构和主体的结合位置做了加厚处理，结合面的壁厚比主体侧壁厚增加了5mm，避免铣削造型时出现侧壁铣穿的问题，同时也提升了造型位置的结构强度，即使受到意外磕碰也不会出现断裂。主体的外圆柱面做了0.5mm的精车余量，

　　在完成曲面造型加工后可以一次性精车到位，保证外圆的圆柱度要求，底部法兰盘的安装面和主体轴线的垂直度控制在0.02mm以内，安装后可以保证主体的竖直度，避免滚线时出现锥度误差。内孔的深度设计为主体高度的三分之二，足够的配合长度可以保证工件装夹后的定位精度，不会因为配合长度过短出现装夹晃动的问题，内孔底部做了退刀槽结构，方便磨削加工时的退刀，也能避免工件装入时因为孔底残留切屑导致装夹不到位。颅骨造型的位置特意设置在主体的非工作面侧，也就是背对滚线轮进给的一侧，不会影响滚线加工时的排屑，切屑可以顺着主体的圆柱面顺利滑落，不会堆积在造型的凹槽位置，减少清理的工作量。整体结构的壁厚均匀性控制在±2mm以内，加工过程中不会因为壁厚不均出现应力变形，所有的棱边除了造型需要的轮廓外，全部做了倒钝处理，没有尖锐的毛刺，符合机械加工的安全规范。在选材适配性上，这个结构可以采用45号钢、铝合金或者不锈钢材料加工，不同材料对应的加工参数可以根据实际需求调整，铝合金材质加工时可以适当提高进给速度，钢件加工时需要注意曲面位置的刀具磨损，及时更换刀具保证造型的表面质量。作为工装使用时，主体的工作表面可以做淬火处理，提升表面硬度，延长使用寿命，作为装饰件使用时，可以在表面做氧化、喷塑或者抛光处理，提升外观质感。
