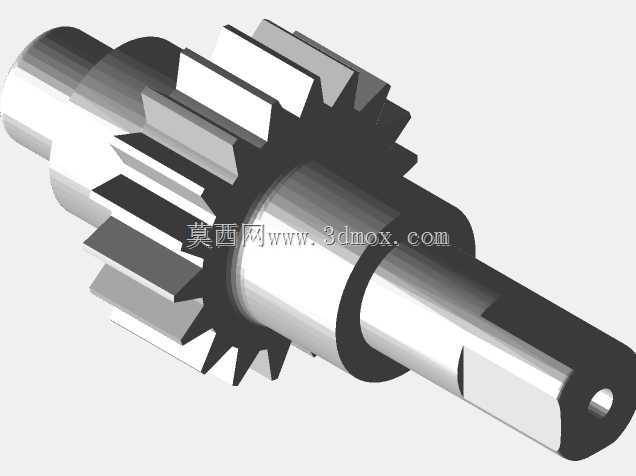

CA6140机床用带轴直齿传动齿轮

　　这款带轴直齿轮是CA6140普通车床主轴箱传动链路中的核心传力零件，在机床切削作业的动力传递环节承担着扭矩传导、转速匹配的关键作用。日常车床进行外圆车削、端面车削、螺纹切削、内孔镗削等加工工序时，主轴箱内的电机输出动力会经过多组齿轮副的变速传递，最终带动主轴带动工件完成旋转切削动作，这款齿轮轴就布置在主轴箱的中间传动层级，既承担和相邻齿轮啮合传递扭矩的作用，又通过轴段的结构设计完成自身在箱体内的定位支撑，不需要额外配置独立的齿轮与轴的连接键、紧固件，集成式的结构能大幅减少传动链路的装配累积误差，提升传动精度的稳定性。

　　从结构设计逻辑来看，这款零件采用齿轮与传动轴一体化的设计方案，中间段为标准渐开线直齿圆柱齿轮结构，齿形参数匹配CA6140车床原有传动链的模数、压力角设计，啮合侧隙控制在机床传动要求的合理区间，既保证传动过程中不会出现卡滞、打齿的问题，也能避免侧隙过大导致的传动反向间隙超差，影响螺纹加工、精密车削的进给精度。齿轮两侧的轴段做了差异化的直径设计，对应箱体上不同位置的支撑轴承安装位，其中一端轴段加工有平键槽结构，用来和相邻传动件完成周向固定，传递扭矩的同时避免传动过程中出现相对转动；轴的末端加工有中心孔，是零件加工过程中磨齿、外圆磨削工序的工艺定位基准，也能在装配时作为同轴度找正的基准，保证整根轴安装后全轴段的径向圆跳动满足机床主轴箱的装配精度要求。

　　在实际安装适配层面，这款齿轮轴的各轴段长度、直径尺寸完全匹配CA6140车床主轴箱的内部安装空间边界，安装时不需要对箱体原有轴承孔、隔套、密封件做任何修改，直接替换原有磨损的同规格零件即可完成维修更换。齿轮部分的齿宽经过优化设计，在保证足够齿面接触强度、能传递额定切削扭矩的前提下，尽可能控制轴向占用空间，避免和箱体内相邻的拨叉、滑移齿轮出现运动干涉。轴段上的台阶位置做了过渡圆角处理，减少应力集中问题，避免机床频繁正反转、承受冲击切削载荷时出现轴段断裂的失效问题；齿面部分按照机床齿轮的常规工艺要求做了表面淬火处理，齿面硬度满足长期高速啮合传动的耐磨要求，能承受车床连续作业下的交变接触应力，减少长期使用后的齿面磨损、点蚀问题，延长零件的使用寿命。

　　在实际应用场景中，这类集成式齿轮轴相比分体式的齿轮+平键+轴的装配结构，省去了齿轮内孔与轴的配合加工、键槽加工工序，装配环节也减少了多个零件的配合公差累积，传动刚性更好，在车床进行大切深、大进给的重切削作业时，不会出现齿轮与轴之间的键连接松动、传动打滑的问题，能稳定传递主轴箱的输出扭矩。同时直齿结构的设计没有轴向力，支撑轴承只需要承受径向载荷，能降低轴承的负载损耗，减少主轴箱运转过程中的发热和噪音，提升车床整体的运行平稳性。日常设备维护中，这类齿轮轴的检查也更为便捷，只需要在主轴箱定期保养时检查齿面磨损情况、轴段的支撑位置磨损量，就可以判断零件是否需要更换，不需要拆分多个连接零件，能降低设备维护的时间成本。
