CA6140车床用花键传动轴结构设计

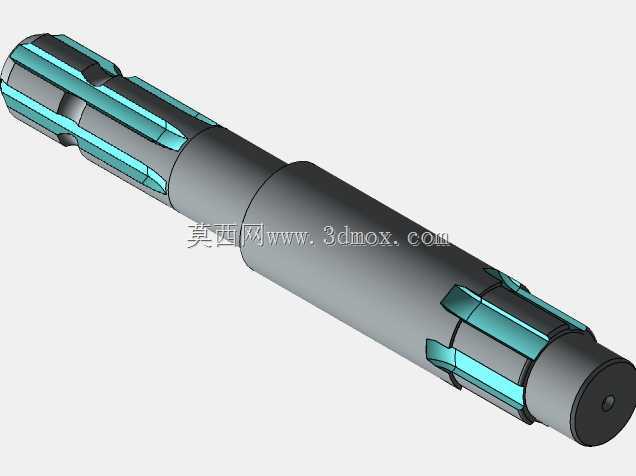

　　在普通卧式车床的进给传动链与主轴传动分支结构中，花键类传动轴承担着扭矩传递、滑移齿轮导向承载的核心作用，本次呈现的轴类零件，是CA6140系列车床主轴箱内用于连接变速滑移齿轮组的专用传动构件。从实际装配场景来看，该轴两端的光轴段用于与箱体孔内的滑动轴承或深沟球轴承配合，作为整根轴的回转支撑基准，配合段的圆柱度公差需控制在IT6级以内，才能保证高速回转时的径向跳动量满足车床主轴箱的传动精度要求，避免齿轮啮合时出现偏载、打齿等故障。轴身分布的两处矩形花键段，是该零件的核心功能结构，花键的大径、小径与键侧均经过磨削加工，其中小径作为花键配合的定心基准，表面粗糙度需达到Ra0.8以下，既可以保证滑移齿轮在花键段上轴向移动时的顺畅度，

　　实现车床不同转速档位的顺畅切换，也能在齿轮啮合传动时均匀传递扭矩，相比单键连接结构，花键结构的承载能力更高，对中性更好，更适合车床主轴箱内多档位变速、频繁正反转切换的复杂工况。从设计思路层面，该轴的各段轴径采用阶梯式分布，一方面是为了满足装配时的零件安装顺序要求，轴肩位置可以为轴承内圈、齿轮端面提供轴向定位基准，定位轴肩的高度需严格匹配对应标准件的安装尺寸，避免出现轴承无法装夹到位、齿轮轴向窜动量超标的问题；另一方面阶梯轴的变径位置均设计有圆角过渡，避免应力集中，因为车床在频繁换向、重载切削时，轴的变径位置会承受交变弯曲应力，合理的圆角半径可以大幅提升轴的疲劳寿命，减少长期使用过程中断轴的风险。从安装边界来看，

　　该轴的总长度需匹配CA6140车床主轴箱对应安装腔的轴向尺寸，两端支撑轴颈的同轴度公差需控制在0.02mm以内，花键段的键齿等分度公差需满足GB/T 1144的相关精度要求，装配时需保证花键段的齿侧间隙在合理范围内，既要避免间隙过大导致传动冲击、档位切换时出现打齿异响，也要避免间隙过小导致滑移齿轮移动卡滞，影响车床变速操作的手感。在实际使用过程中，该轴的润滑主要依靠主轴箱内的飞溅润滑，因此轴身未设计专门的油道结构，仅在轴承配合位置预留有润滑脂存储的微小间隙，保证长期运转时的润滑效果，减少磨损。这类轴类零件在建模时需要重点关注各段轴径的同轴度约束、花键齿的阵列参数准确性，以及轴肩圆角、退刀槽等工艺结构的还原，

　　因为这些细节结构直接决定了后续出工程图时的工艺合理性，也会影响后续数控加工时的走刀路径规划，若建模时遗漏退刀槽结构，会导致实际磨削加工时无法清根，花键小径与轴段的过渡位置出现加工干涉，无法满足装配要求。对于机床维修、车床改造场景下的设计人员来说，这类轴件的三维模型可以直接用于干涉检查、装配仿真，验证替换零件与原有箱体、齿轮、轴承的匹配度，减少实物试装的成本，也能为后续的零件数控加工提供准确的几何参考，避免测绘尺寸偏差导致的零件报废。
