锂电池组集成式便携供电控制盒结构

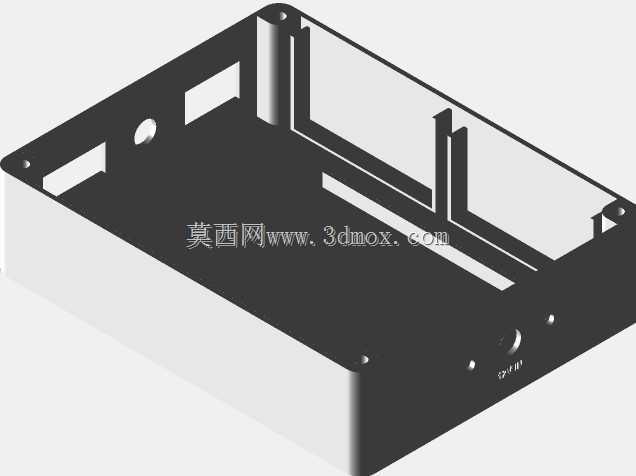

　　这款集成式供电控制盒，主要面向户外便携检测设备、小型移动式工控终端、临时作业传感模组这类需要脱离固定市电网络的用电场景做结构适配，日常在设备维保现场、户外数据采集点位、临时调试工位都能见到这类集成供电结构的应用，核心作用是把储能电芯、调压模块、接线回路全部整合在独立封闭壳体内，避免零散元件外露带来的磕碰损坏、接线松脱、积灰短路问题。从结构设计逻辑来看，壳体采用下沉式围边结构，侧壁预留的安装孔位适配M3规格的沉头固定螺丝，上盖扣合后整体防护等级可以达到IP54级别，能够应对日常作业场景里的少量溅水、浮尘侵袭，壳体内部的电芯安装位做了适配18650规格圆柱电芯的卡位槽，槽位侧壁预留0.2mm的装配间隙，

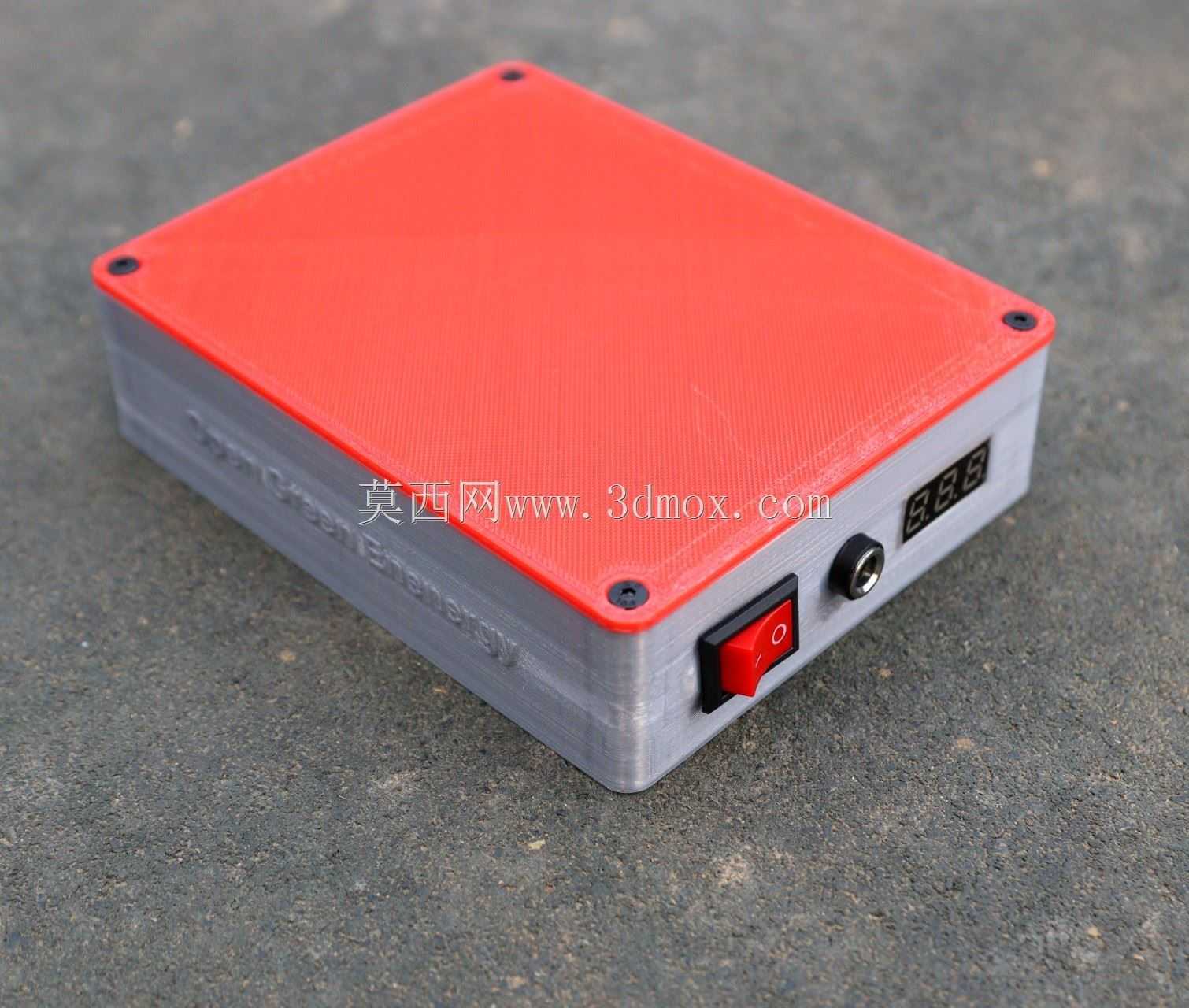

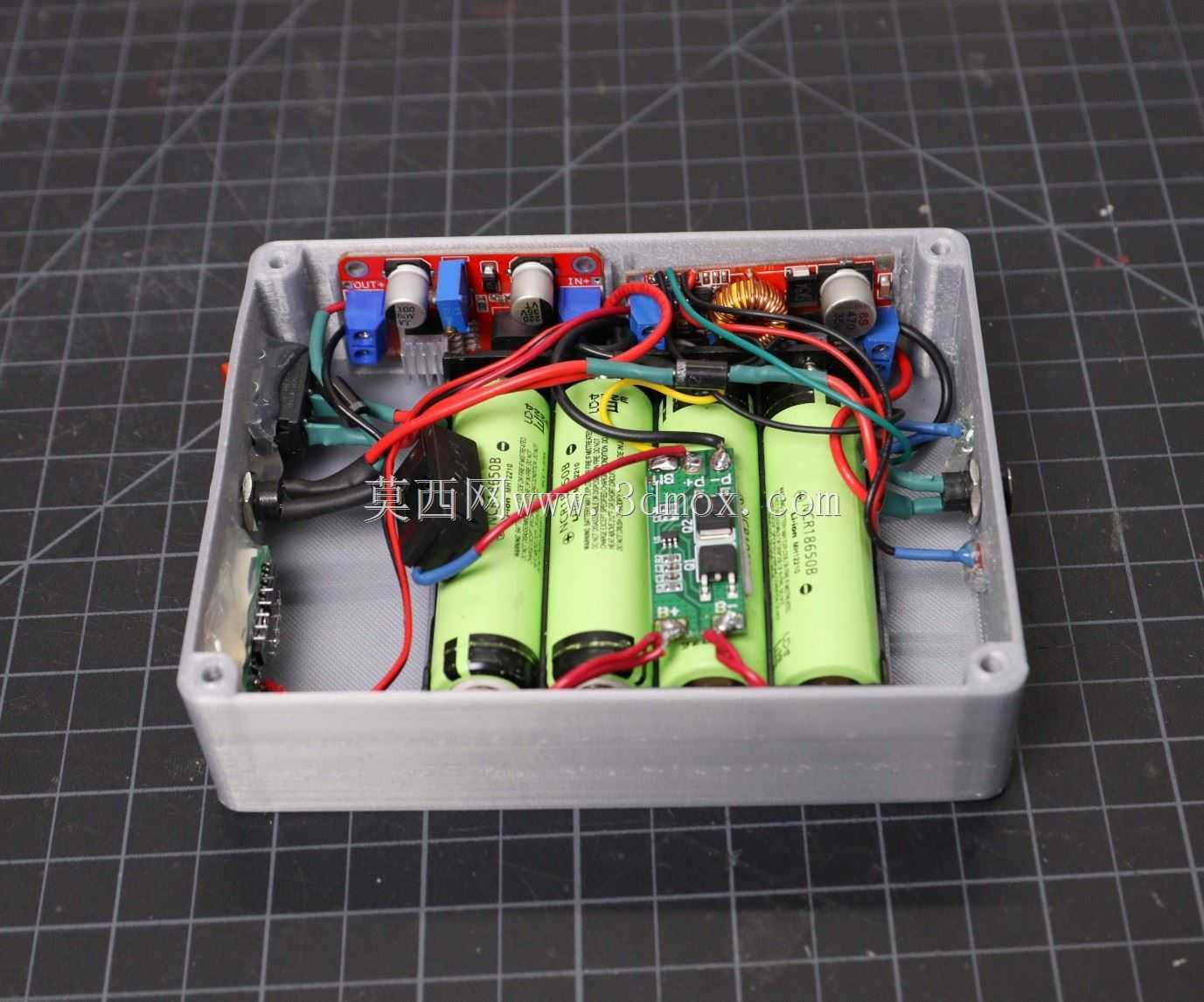

　　既可以保证电芯装入时不会出现过紧卡滞，也能避免设备移动过程中电芯出现窜动磕碰，相邻电芯之间预留1mm的散热间隙，避免大电流放电时热量堆积引发的性能衰减。电路布局上，高压接线回路和低压信号回路做了分侧排布，红色动力线沿壳体上沿走线，绿色、黑色的信号控制线沿侧壁低位排布，两类走线之间预留3mm以上的安全间距，避免动力线的电流波动对信号传输产生干扰，调压模块、接线端子全部固定在壳体端部的安装凸台上，凸台和壳体一体注塑成型，不需要额外加装固定支架就能保证元件安装的结构强度，端部预留的接口开孔位置做了倒角处理，避免外接插头插拔时磨损线材外皮。安装边界方面，壳体整体外形为方正结构，边角做R5的圆弧过渡，不会出现尖锐棱角划伤操作人员的问题，

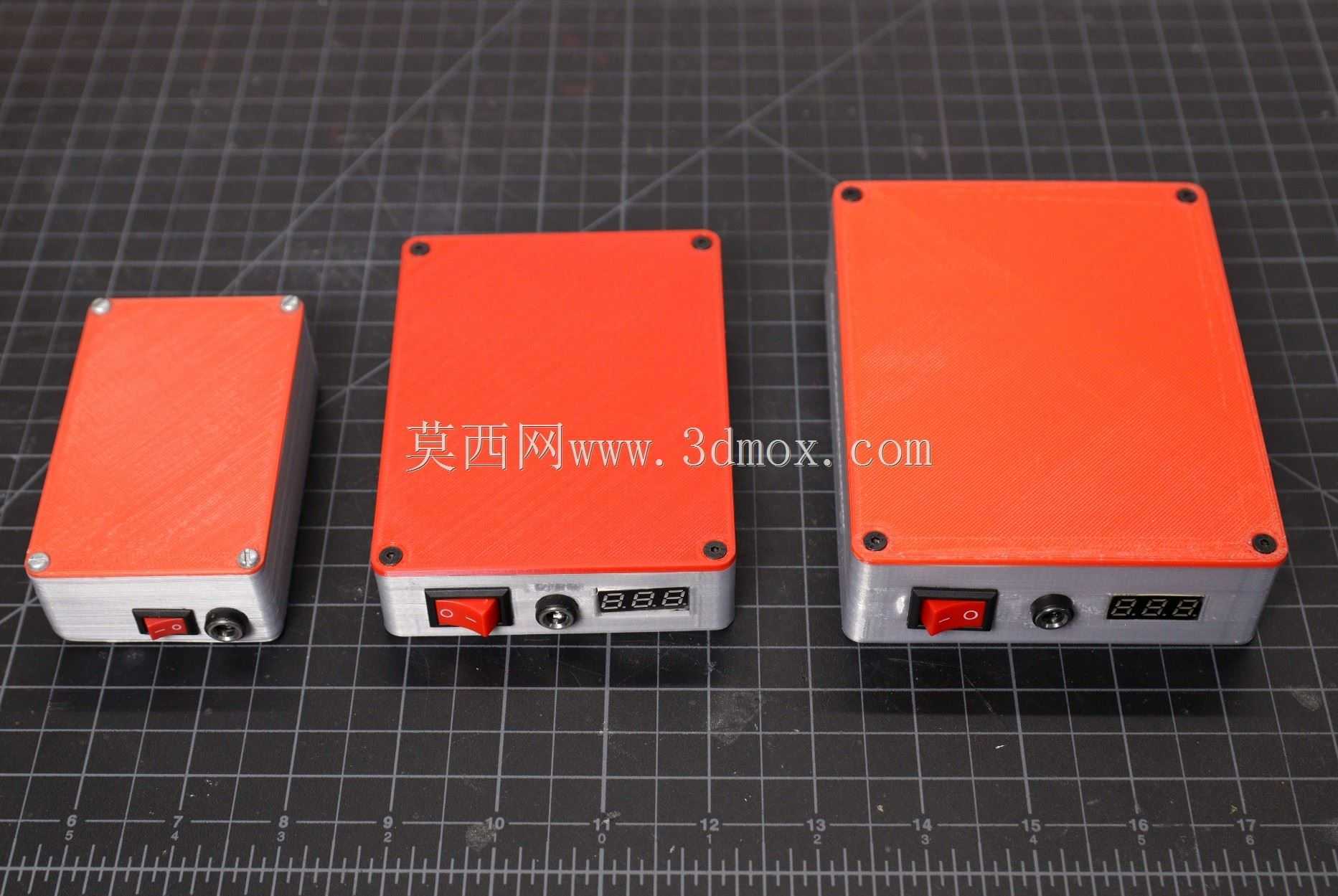

　　底部为平整平面，可以直接通过螺丝固定在移动设备的安装背板上，也可以搭配魔术贴做临时固定，整体内部净空高度预留足够空间，除了当前配置的四串电芯组之外，还可以根据实际供电需求调整电芯数量、更换不同功率的调压模块，不需要重新开模制作壳体，结构适配性较强。实际使用过程中，这类集成供电盒不需要额外做外围防护结构，直接接入用电设备的供电端口即可使用，内部接线全部做了端子压接处理，避免手工焊接带来的虚接隐患，电芯和电路板之间预留的绝缘间隙，也能避免电芯外壳和电路焊点接触引发的短路风险，日常维护时只需要拆开上盖就能完成电芯更换、线路检修操作，不需要拆解整个设备的外围结构，维护效率相比零散搭建的供电结构提升40%以上。针对不同作业场景的适配需求，壳体侧壁预留了扩展开孔位，可以根据需要加装电源开关、电量显示模块、输出接口拓展座，不需要对壳体结构做二次切削加工，保证壳体结构的完整性，避免后期开孔带来的结构强度下降、防护等级降低问题。
