工业储能用铅酸蓄电池三维结构设计

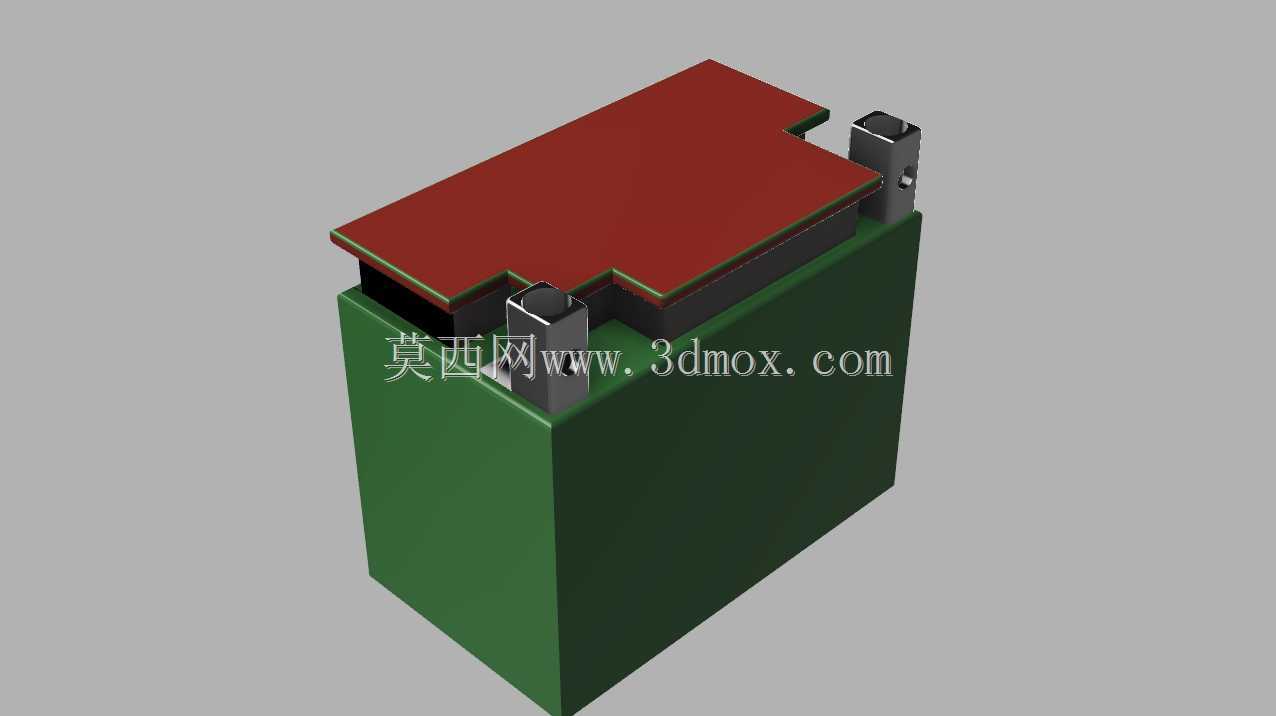

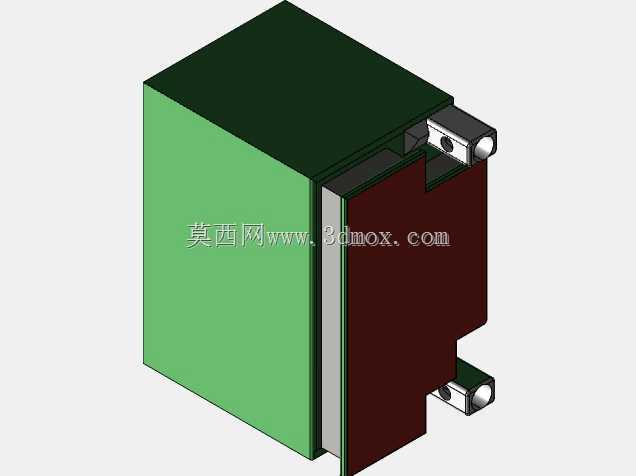

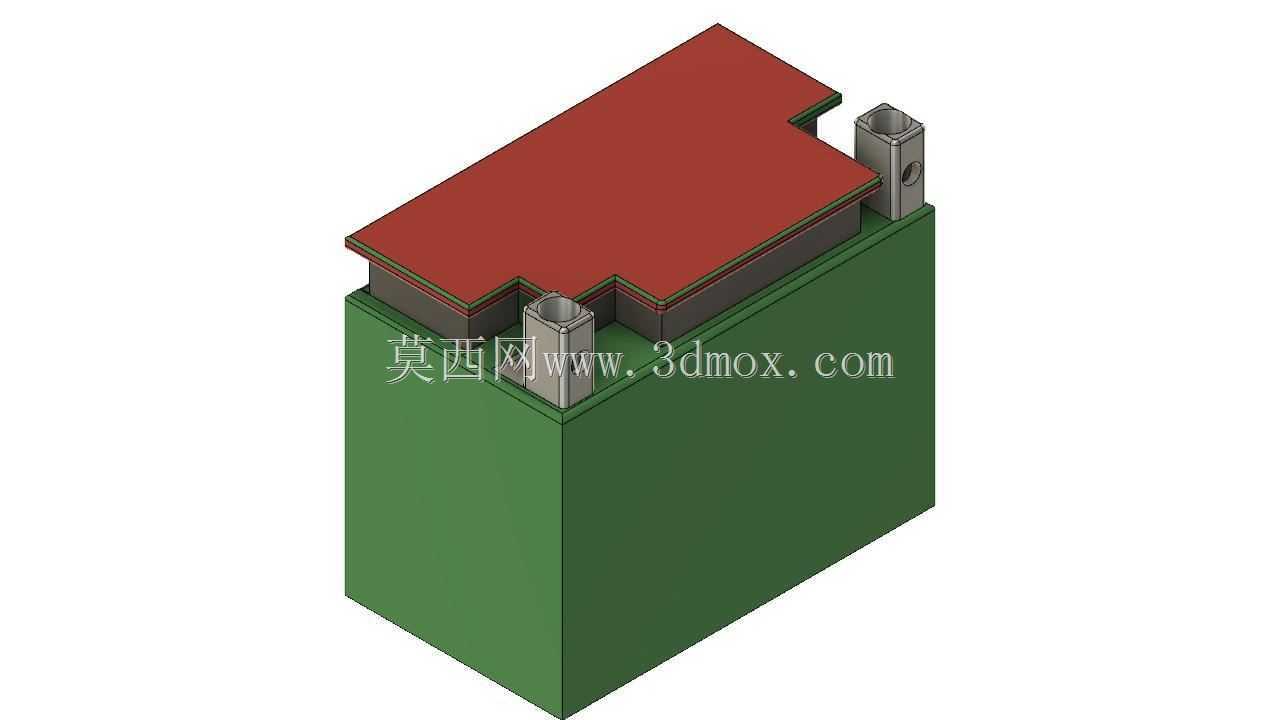

　　这款铅酸蓄电池的三维结构设计，首先要匹配工业场景下的备用供电、设备启动等实际使用需求，在做结构建模的时候，首先要考虑的是壳体的强度边界，毕竟这类电池多数会被安装在设备舱、机房支架或者车载供电位上，日常使用中会伴随设备振动、环境温变，甚至偶尔的磕碰，所以外壳的壁厚、棱边的加强筋布局都要在建模阶段就预留足够的冗余量，不能只做外观的曲面还原。从结构上看，电池主体的方形壳体是核心容纳空间，内部要预留极群、电解液容纳腔的位置，顶部的盖板做了错位的切边设计，这不是单纯的外观造型，而是为了匹配特定安装舱位的限位结构，避免安装时和周边的线束固定座、舱体加强梁产生干涉，两个极柱的位置做了凸起的防护台，一方面是提升极柱和盖板之间的密封可靠性，

　　防止电解液渗漏或者外部水汽进入，另一方面是给接线端子预留足够的操作空间，安装接线鼻的时候不会和盖板平面产生刮蹭，也能避免接线后外力直接拉扯极柱根部导致密封失效。在实际应用场景里，这类电池常被用作机床设备的备用控制电源、小型工程机械的启动供电单元，还有部分户外通讯基站的储能备用件，所以建模的时候要严格对齐安装边界尺寸，壳体底部的平整度公差要控制在合理范围，保证放置在电池托架上的时候不会出现翘曲，和托架的固定压条匹配的卡槽位置也要精准，不然现场安装的时候压条无法卡紧，设备运行振动时电池会出现移位，磨破壳体或者扯断供电线束。设计思路上没有做多余的装饰性结构，所有的外形凸起、切角都是服务于功能需求：顶部盖板的边缘做了下沉式的密封槽，

　　建模时预留了密封胶圈的安装位，这个位置的尺寸公差要严格控制，胶圈压缩量控制在合理区间，既保证密封性能，又不会因为压缩量过大导致盖板装配时出现翘曲；极柱的内嵌深度也做了对应设计，保证极柱和内部汇流排的连接位置有足够的爬电距离，避免潮湿环境下出现极间漏电。从安装适配的角度看，这款电池的整体外形尺寸适配多数通用工业电池托架的安装规格，不需要额外做转接支架就能替换同容量级别的传统铅酸电池，侧面的壳体做了细微的防滑纹理，一方面是搬运的时候增加摩擦力，避免脱手摔落，另一方面这些纹理也相当于加强筋，提升壳体侧面的抗形变能力，当电池受到侧面挤压的时候，不会轻易出现壳体破裂漏液的问题。在做三维结构还原的时候，要区分不同部件的装配关系：

　　壳体和盖板是卡扣加密封胶的双重固定结构，建模时要预留卡扣的装配间隙，不能出现干涉导致无法装配；极柱和盖板之间是嵌套密封结构，要还原极柱根部的密封台阶，保证装配后极柱不会出现转动或者轴向窜动；顶部的盖板错位结构，刚好可以和安装位的定位凸块配合，安装时不会出现方向装反的问题，避免现场施工时正负极接反烧毁设备。很多新手建模的时候容易只做外观的方块加极柱，忽略这些细节的功能结构，导致模型拿去做装配仿真的时候出现干涉，或者导出工程图后无法指导实际生产，这款模型在结构上把这些实际生产、安装、使用中会遇到的问题都通过结构设计做了规避，比如壳体底部的凹槽是为了匹配托架上的定位凸点，安装时滑入托架就能自动定位，不需要反复调整位置；极柱的极性标识位置做了轻微的凸起，即使表面的标识贴纸磨损，也能通过触感区分正负极，避免接线错误。
