高容量锂聚合物航模动力电芯结构设计

　　在航模、小型无人移动平台、便携电动工具这类对动力源重量、放电能力、空间占用有严苛要求的应用场景里，锂聚合物电芯的结构设计直接决定整套动力系统的实际表现。不同于常规消费电子类锂电的设计取向，这类高倍率动力电芯在结构规划阶段，首先要平衡的是能量密度与持续放电能力的边界——很多刚接触动力系统选型的工程师容易陷入单纯追求容量参数的误区，实际上如果电芯的极耳排布、壳体刚性、出线位置设计不合理，哪怕标称容量再高，大电流放电下的压降、发热、结构形变问题都会直接让整套设备的动力输出打折扣。

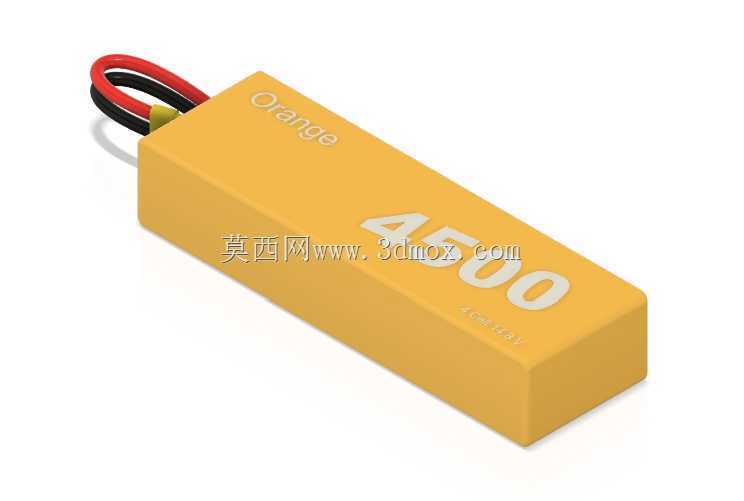

　　从结构外形来看，这款电芯采用规整的长方体硬质封装结构，这类结构的优势非常明确：在设备内部的电池仓设计阶段，不需要预留异形结构的避让空间，安装时可以直接通过泡棉胶、扎带或者定制的固定压片完成紧固，不需要额外设计复杂的仿形固定座。出线端设置在电芯短边的端面位置，红黑两根动力出线做了区分标识，出线根部做了应力缓冲防护，这部分细节在实际装机时非常关键——航模飞行、便携工具作业过程中会存在持续的振动，如果出线位置没有做应力释放结构，多次振动后极耳位置容易出现虚接甚至断裂的问题，直接导致动力中断。

　　设计这类动力电芯的三维结构时，首先要确认的是安装边界尺寸：长方体电芯的三个方向尺寸需要和设备电池仓的内空尺寸预留0.2-0.5mm的装配间隙，间隙过小会导致装配困难，甚至挤压电芯壳体造成内部损伤，间隙过大则会在设备运行过程中出现电芯窜动，反复碰撞电池仓壁带来结构隐患。壳体表面的标识区域做了凹陷式的丝印位设计，不需要额外粘贴纸质标签，避免标签在高温环境下脱胶翘起，同时标识内容直接模压在壳体表面，哪怕长期使用出现磨损，核心的容量、规格标识也能保持可识别状态。

　　从实际应用的角度出发，这类电芯的结构设计还要考虑多电芯组合的拓展性：规整的长方体外形可以很方便地实现多串多并的组合排布，不管是2S、3S还是更高电压的电池组，都可以通过相邻电芯的侧面粘接完成组配，不需要额外设计复杂的连接支架。出线端的位置统一设置在同侧，也方便后续BMS保护板的接线排布，减少动力线的弯折次数，降低线损。很多人在做电池仓设计时容易忽略电芯的膨胀余量，实际上锂聚合物电芯在满电状态、大电流放电过程中会存在轻微的体积膨胀，所以在做安装空间规划时，除了基础的装配间隙，还要在电芯厚度方向预留0.3mm左右的膨胀空间，避免长期挤压导致电芯内部隔膜受损，影响循环寿命。

　　在结构细节处理上，电芯的所有棱边都做了小圆弧过渡处理，没有尖锐的直角结构，这一点在装机过程中非常实用：一方面可以避免棱边割伤安装人员的手部，另一方面也不会在装配时刮破电池仓的绝缘涂层、或者相邻的线材外皮，降低短路风险。壳体采用的硬质封装结构本身具备一定的抗挤压能力，日常搬运、装机过程中出现轻微的磕碰不会直接损伤内部的卷芯结构，相比软包电芯的铝塑膜封装，这类硬质封装的结构强度更适合在存在振动、轻微冲击的户外作业场景下使用。

　　做这类动力电芯的三维建模时，需要重点还原的结构特征除了外部的壳体尺寸、出线位置，还要把出线根部的缓冲结构、表面标识的凹凸特征、棱边的圆弧半径都准确还原，这样在后续做整机装配干涉检查时，才能准确判断电池仓的结构是否存在干涉点，提前发现安装空间不足、出线位置和其他结构件冲突的问题。很多新手工程师在建模时只做一个简单的长方体方块，忽略了出线端的突出尺寸、缓冲结构的厚度，等到实际打样装配时才发现电池盖合不上、出线被压折的问题，反而增加了反复修改结构的时间成本。

　　从设备选型的角度来看，这类规整结构的高容量锂聚电芯适配性非常广，除了常见的固定翼航模、多旋翼无人机，还可以用在小型便携电动螺丝刀、手持打磨设备、移动检测仪器这类需要独立便携动力源的设备上，只要设备内部的安装空间能够匹配电芯的外形尺寸，并且放电参数满足设备的功率需求，就可以直接选用，不需要单独开模定制特殊外形的电芯，能够大幅缩短设备的研发周期，降低前期的开模成本。在做整机的重量配平计算时，这类长方体电芯的重心位置非常容易确定，就在几何中心位置，不需要做复杂的重心偏移计算，对于航模这类对重心位置敏感度极高的设备来说，能够大幅减少配平调整的工作量。
