CanSat竞赛用小型探测卫星内部结构设计

　　这套小型探测卫星的结构设计，完全围绕近地低空大气探测任务的实际需求展开，核心适配CanSat类载荷的升空、探测、数据回传全流程作业场景，整体采用紧凑化舱体布局，在有限的升空载荷重量与尺寸边界内，完成所有功能模块的集成固定。从实际作业场景来看，这类小型探测载荷通常由探空火箭或高空气球搭载升空，到达0.4公里左右的预定高度后开始工作，需要在下落过程中持续采集途经空域的环境参数，同时完成数据的本地存储与远程回传，这就要求舱体结构既要满足升空阶段的抗冲击、抗振动要求，也要保证内部电子元件的安装稳定性，避免在加速度变化过程中出现模块移位、接线松脱的问题。设计阶段首先划定了舱体的安装边界：外壳采用矩形截面的薄壁承力结构，

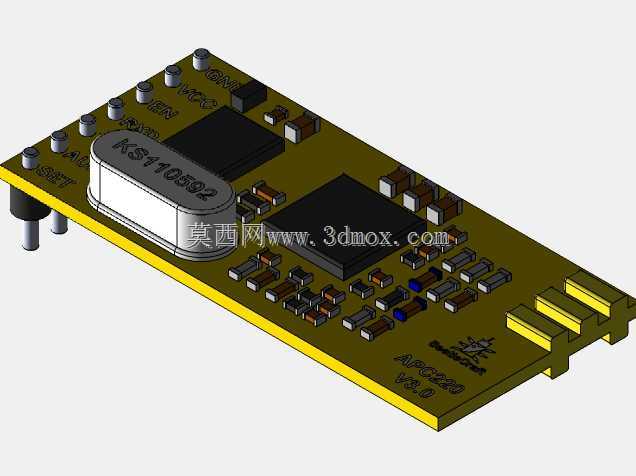

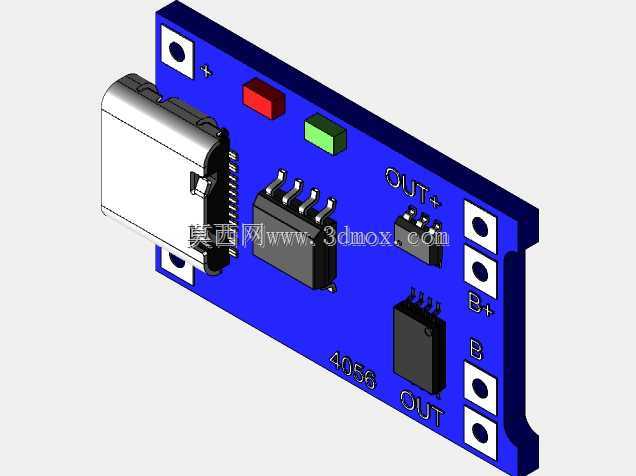

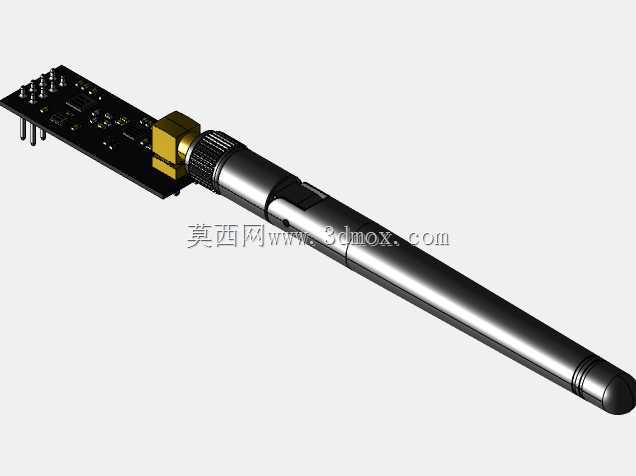

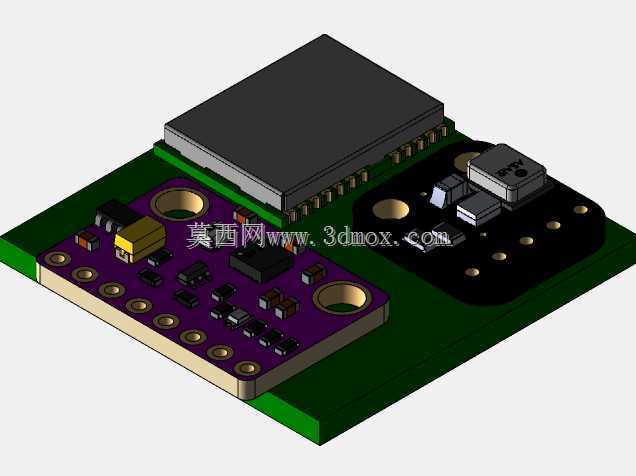

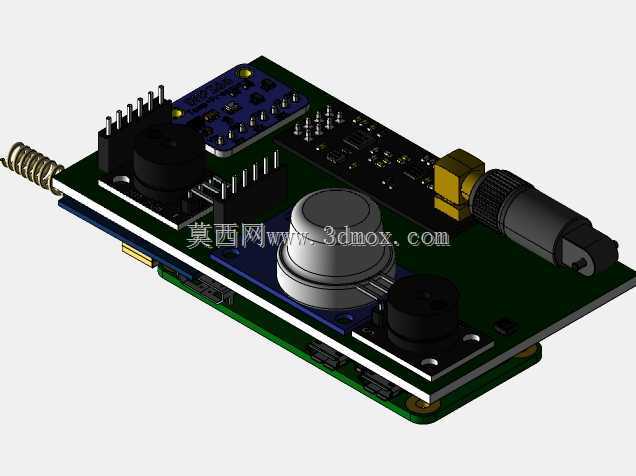

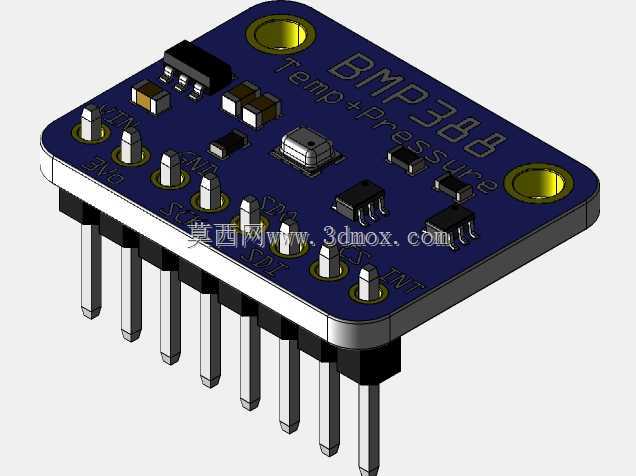

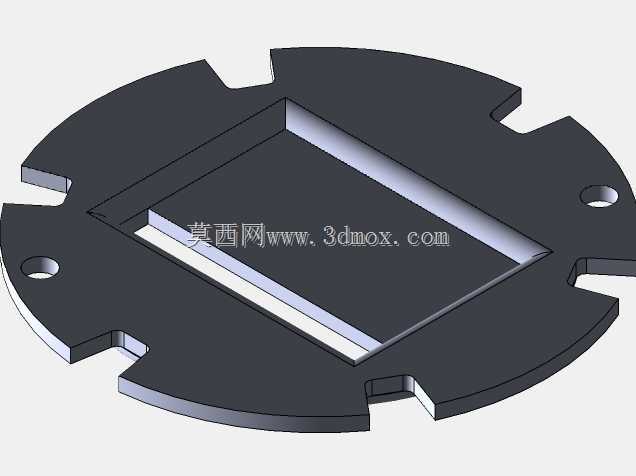

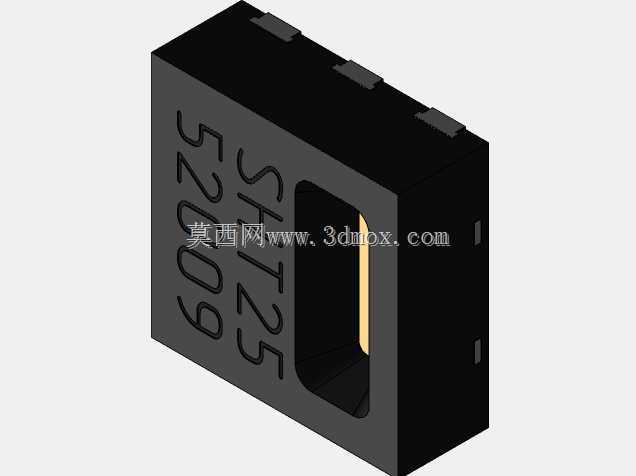

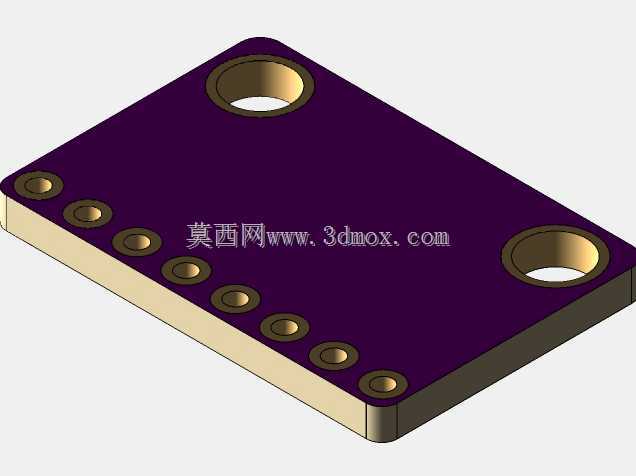

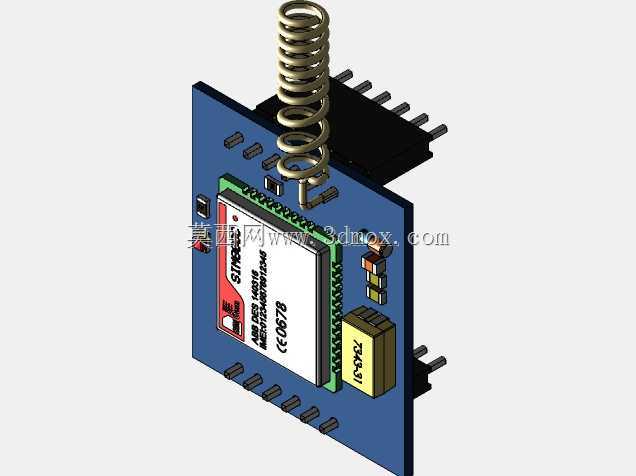

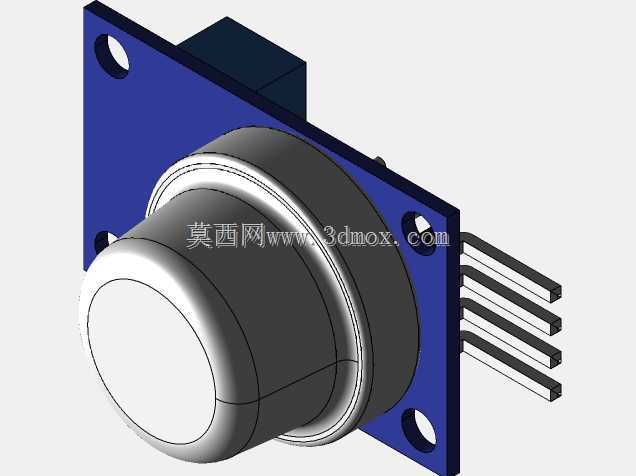

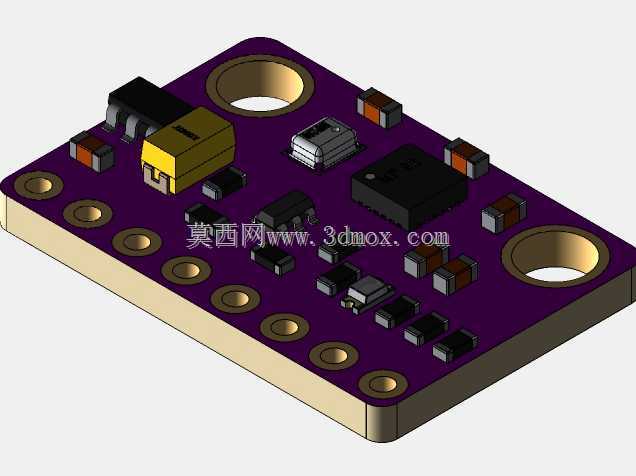

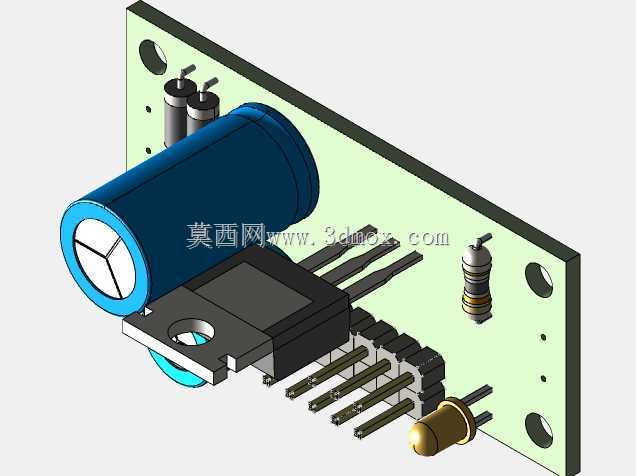

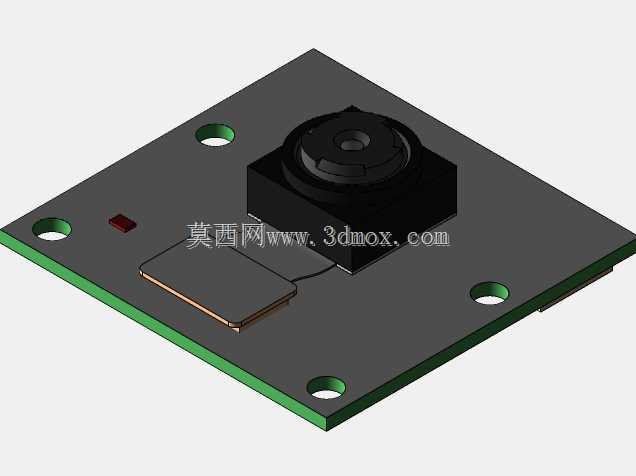

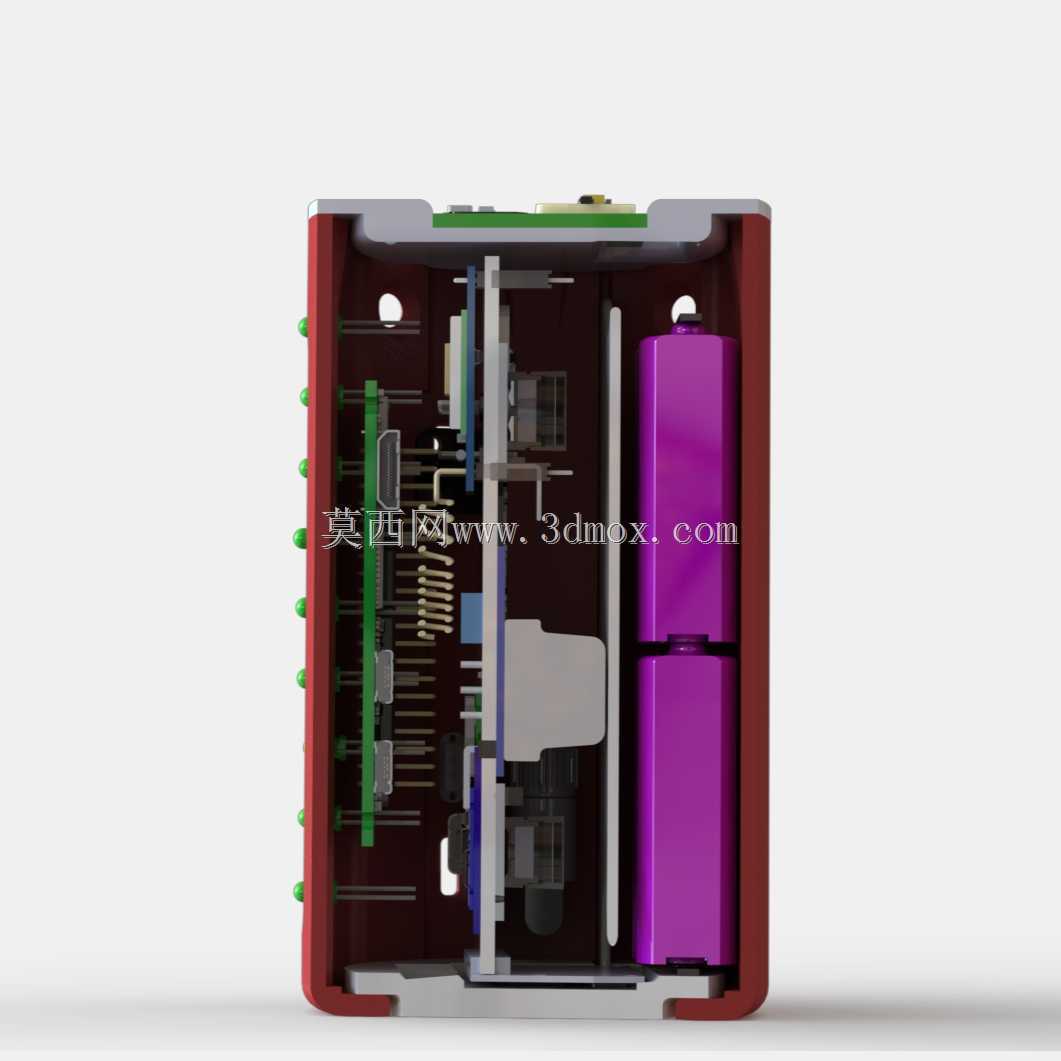

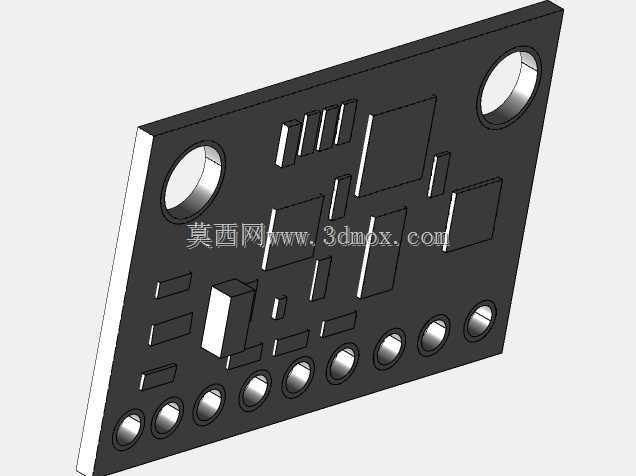

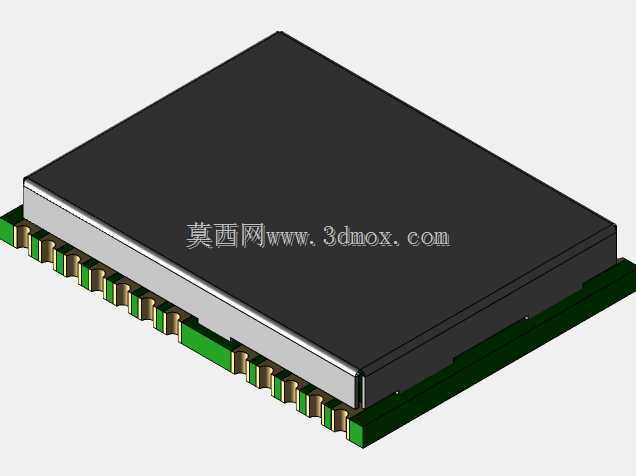

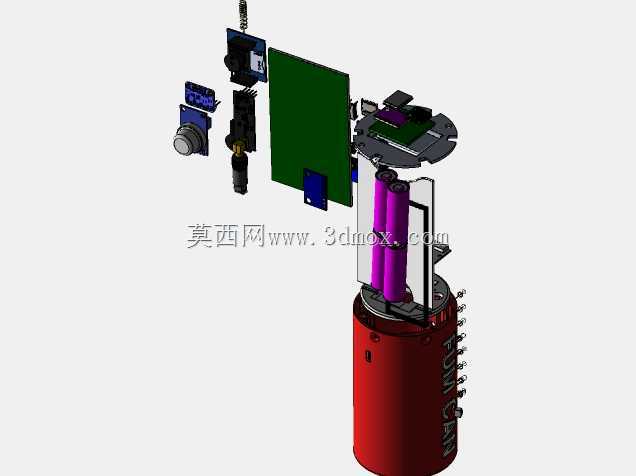

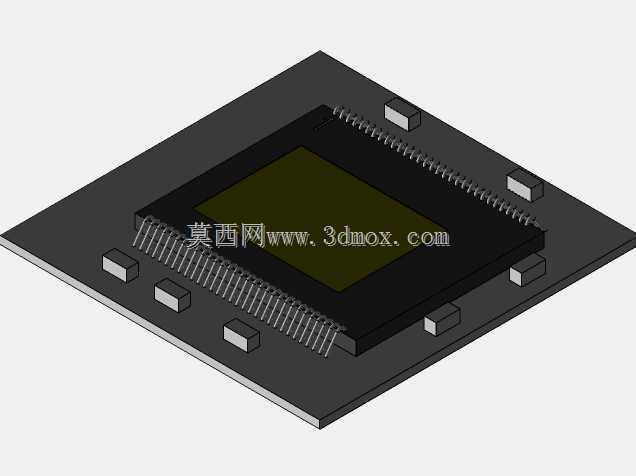

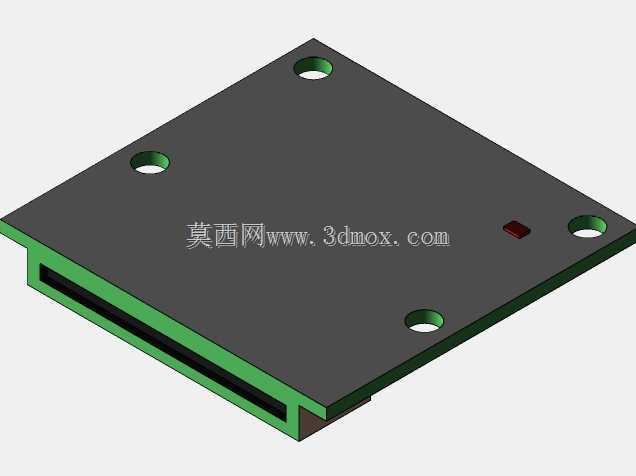

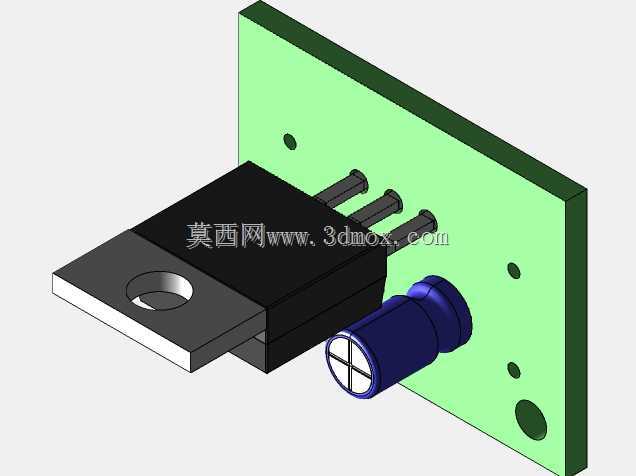

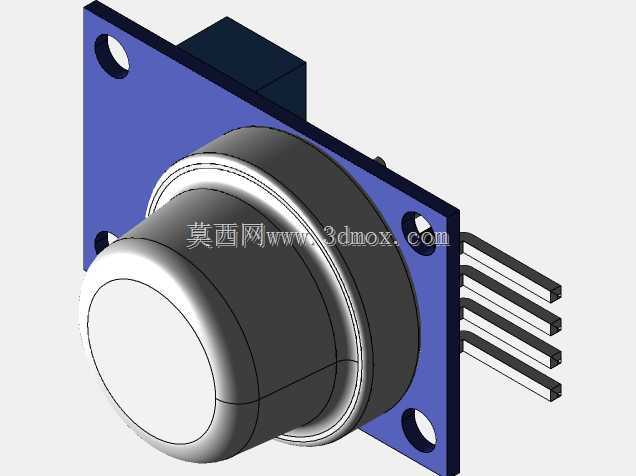

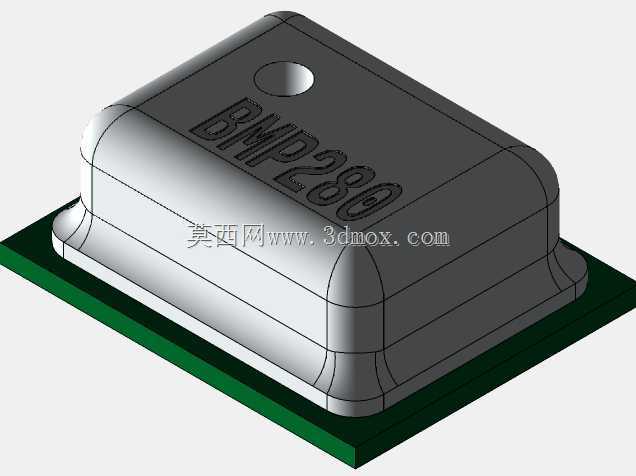

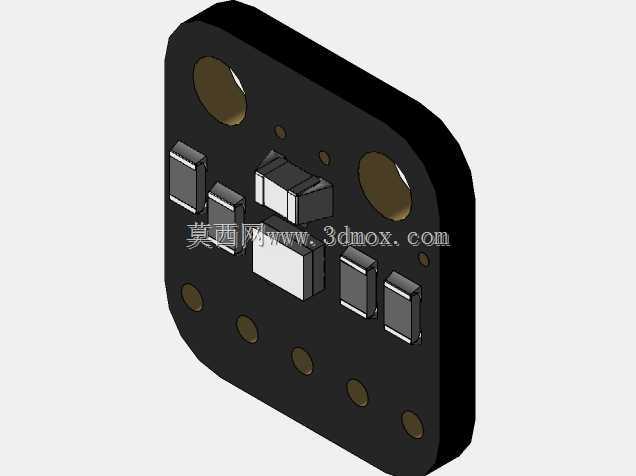

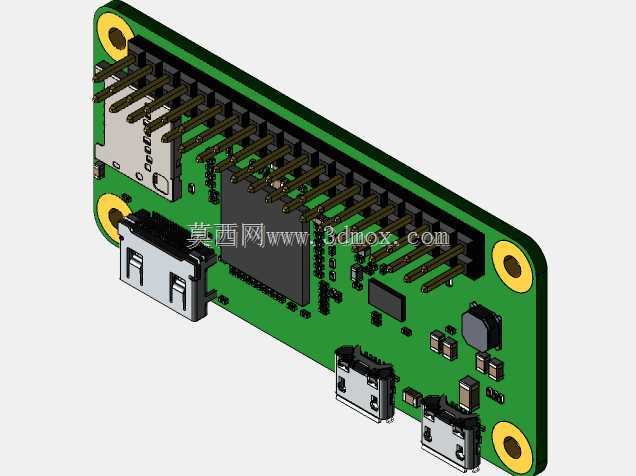

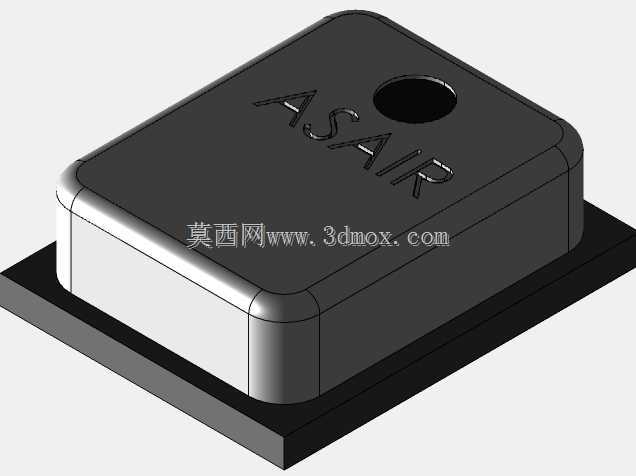

　　侧壁预留对应外接传感器的开孔位置，同时在舱体边缘设置均匀分布的固定凸点，用于内部PCB板、电池模块、传感单元的分层安装，所有模块的安装位置都经过重心配平计算，确保载荷升空及下落过程中的姿态稳定，不会出现偏斜翻转的情况。内部功能模块的布局遵循走线最短、配重均衡的原则：核心控制模块采用树莓派Zero作为主控单元，搭配NRF无线传输模块实现数据的远距离回传，主控板通过铜柱固定在舱体一侧的安装位上，板载接口直接对接温湿度、紫外线、位置、加速度、压力等多类传感元件，省去多余的转接结构，既减少整体重量，也降低接线故障的概率；供电模块采用独立的舱段安装位，电池组通过缓冲泡棉与舱壁隔开，避免升空阶段的冲击对电池造成损伤，

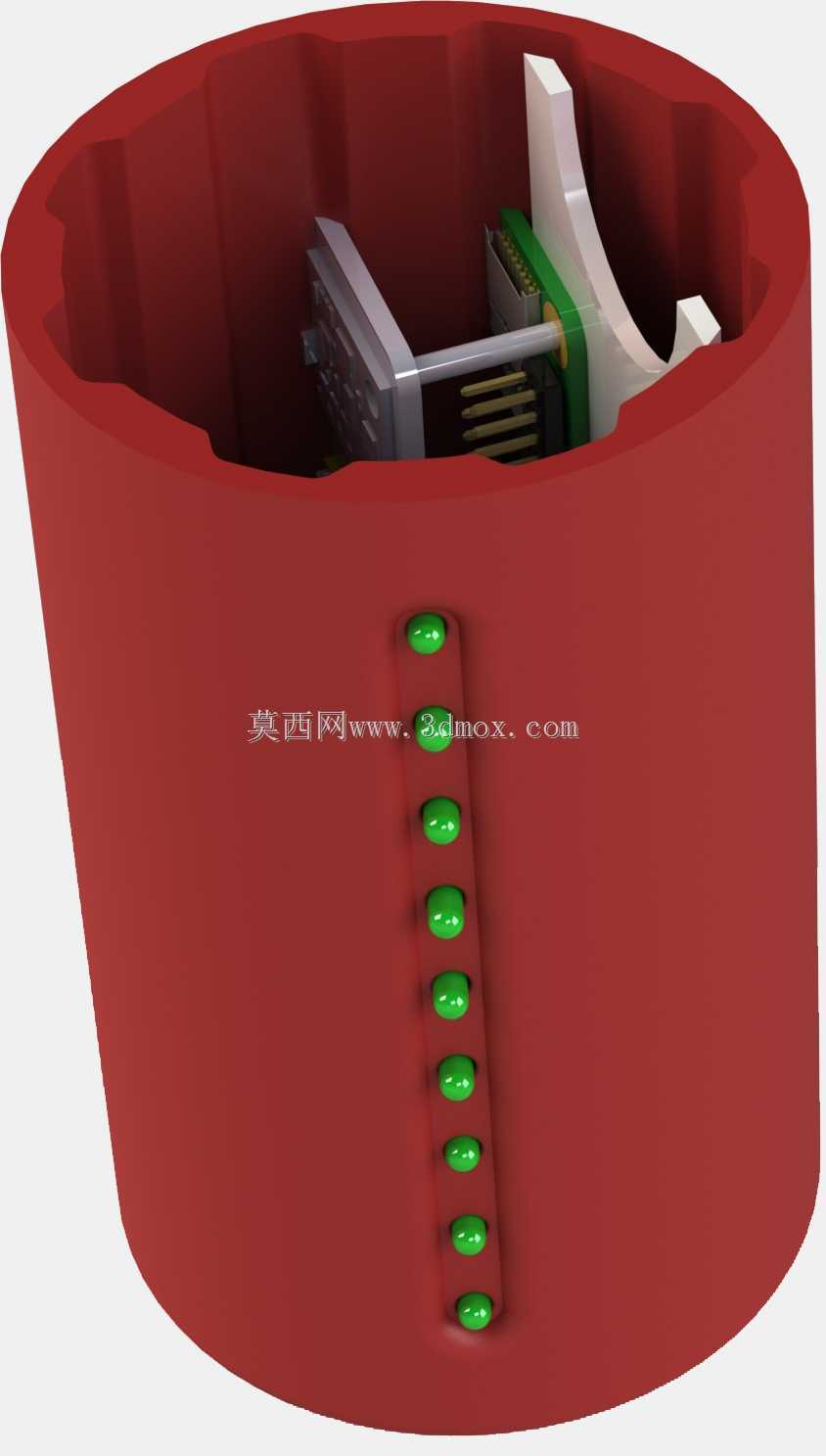

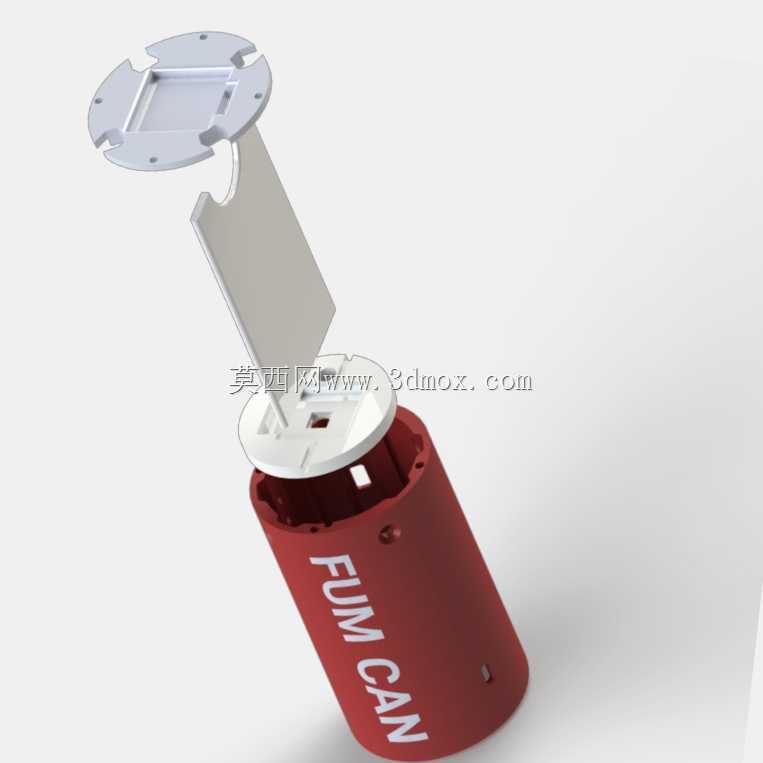

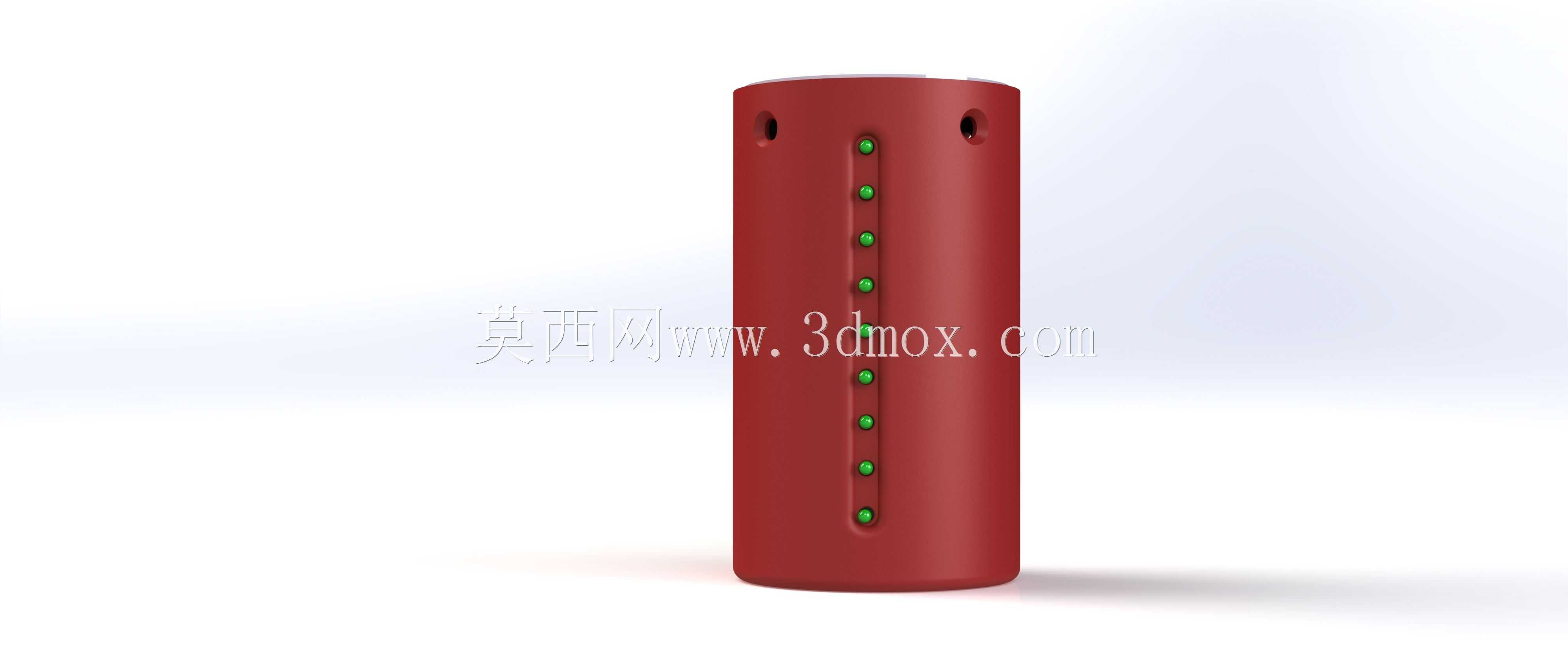

　　供电线路单独走舱壁预留的走线槽，与信号线路分开布置，减少电源对传感信号的电磁干扰。舱体的开合结构采用快拆式设计，无需专用工具即可打开舱盖完成电池更换、模块调试的操作，适配竞赛场景下快速迭代调整的需求；外壳侧壁预留的传感开孔位置，对应每一类外接传感器的探测端面，保证传感器与外界环境直接接触，避免舱体遮挡影响探测数据的准确性，同时开孔处做了微小的挡边设计，避免下落过程中气流直吹传感器探头造成测量误差。从结构强度的角度考虑，舱体承力壁的厚度经过反复校核，在满足整体重量限制的前提下，能够承受升空阶段最大15g的加速度冲击，内部所有模块的固定点都做了局部加厚处理，避免振动过程中固定柱断裂；舱体两端设置有对接结构，可根据任务需求加装降落伞舱、

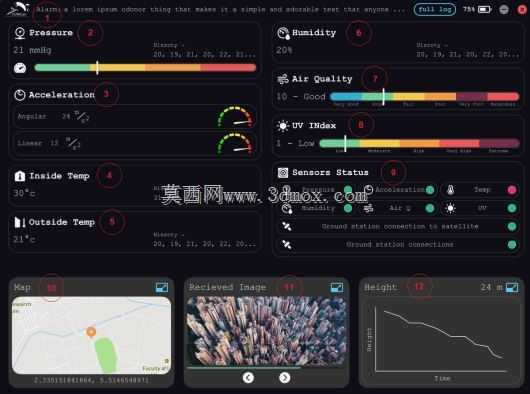

　　外置天线等扩展模块，不需要改动主体结构即可适配不同的任务配置。实际作业过程中，这套结构能够保证所有电子元件在-10℃到60℃的工作温度范围内稳定固定，不会因为温度形变出现模块松动的问题，各传感单元的探测数据能够通过主控单元实时处理后，通过无线模块传回地面接收站，为近地大气环境研究提供连续的实测数据支撑。不同于大型卫星的复杂结构设计，这类小型探测载荷的设计核心是在严格的重量、尺寸约束下，最大化功能集成度，同时保证极端工况下的结构可靠性，每一处安装位的设置、每一条走线的路径，都经过实际装配测试的验证，既避免冗余结构带来的重量浪费，也不会因为过度精简影响结构强度，完全匹配低空探测任务的实际使用需求。
