光伏板自主清洁作业机器人结构设计

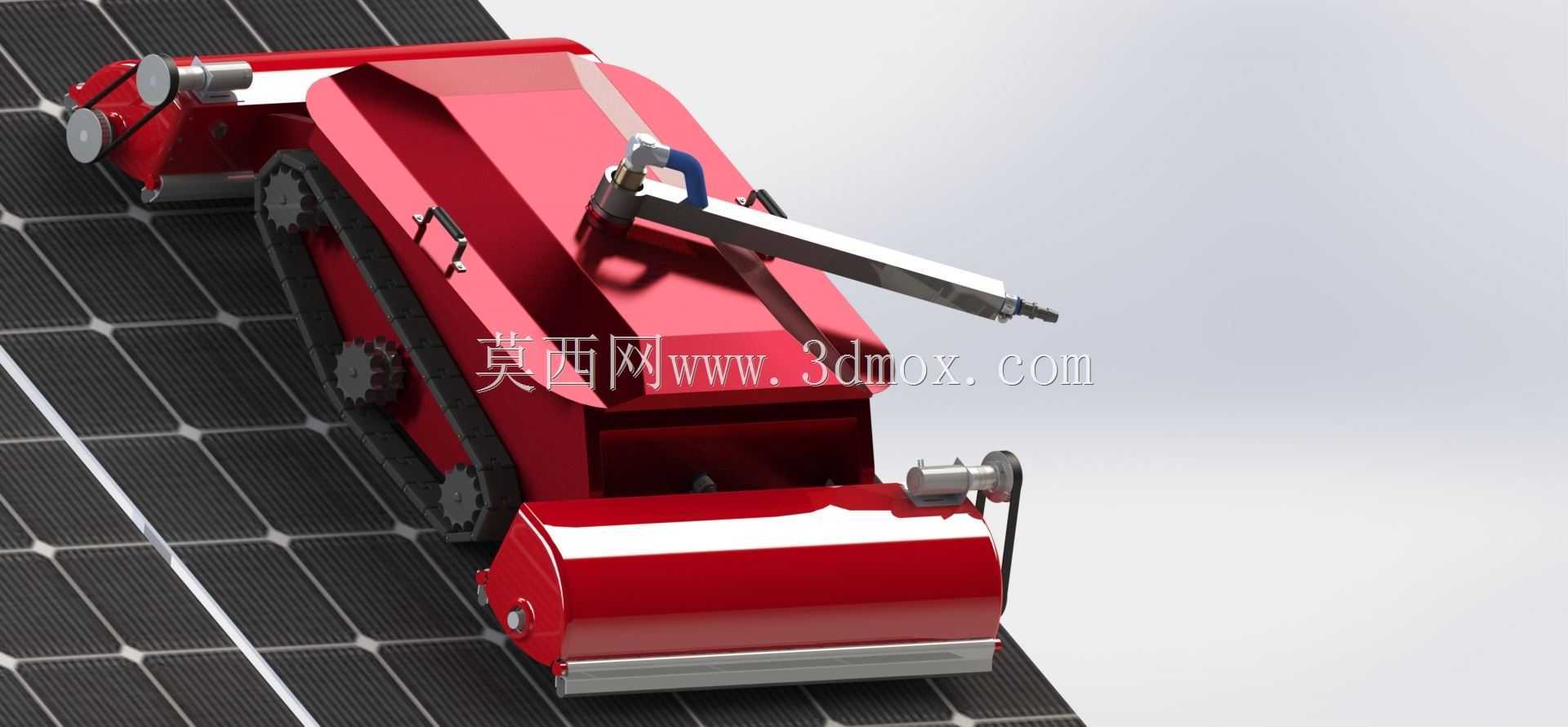

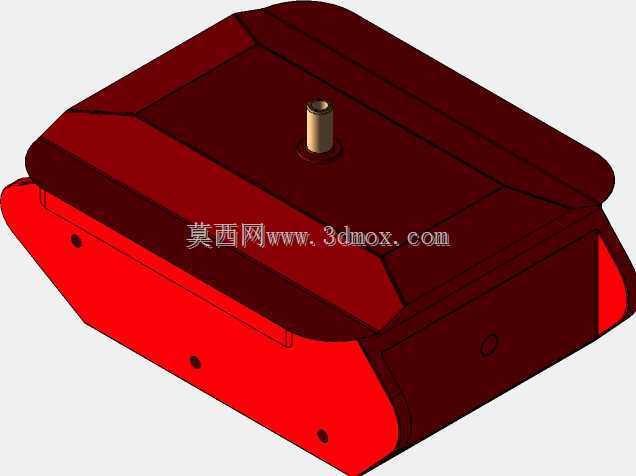

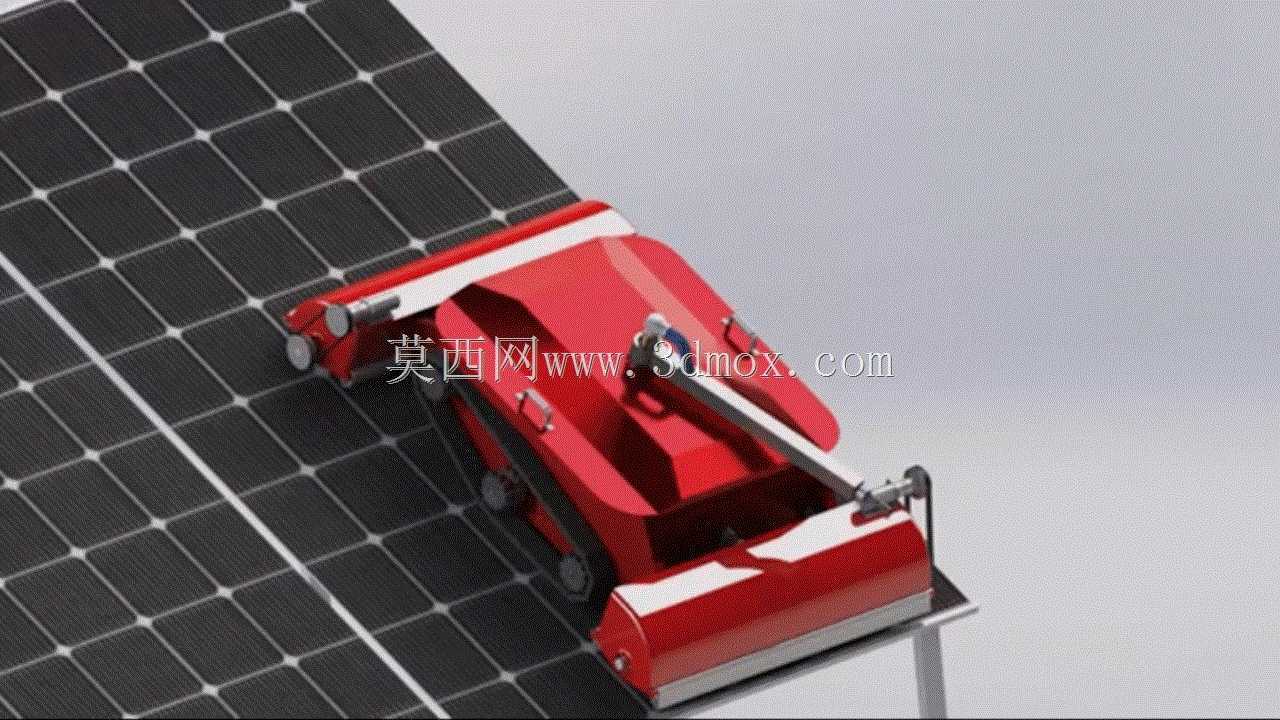

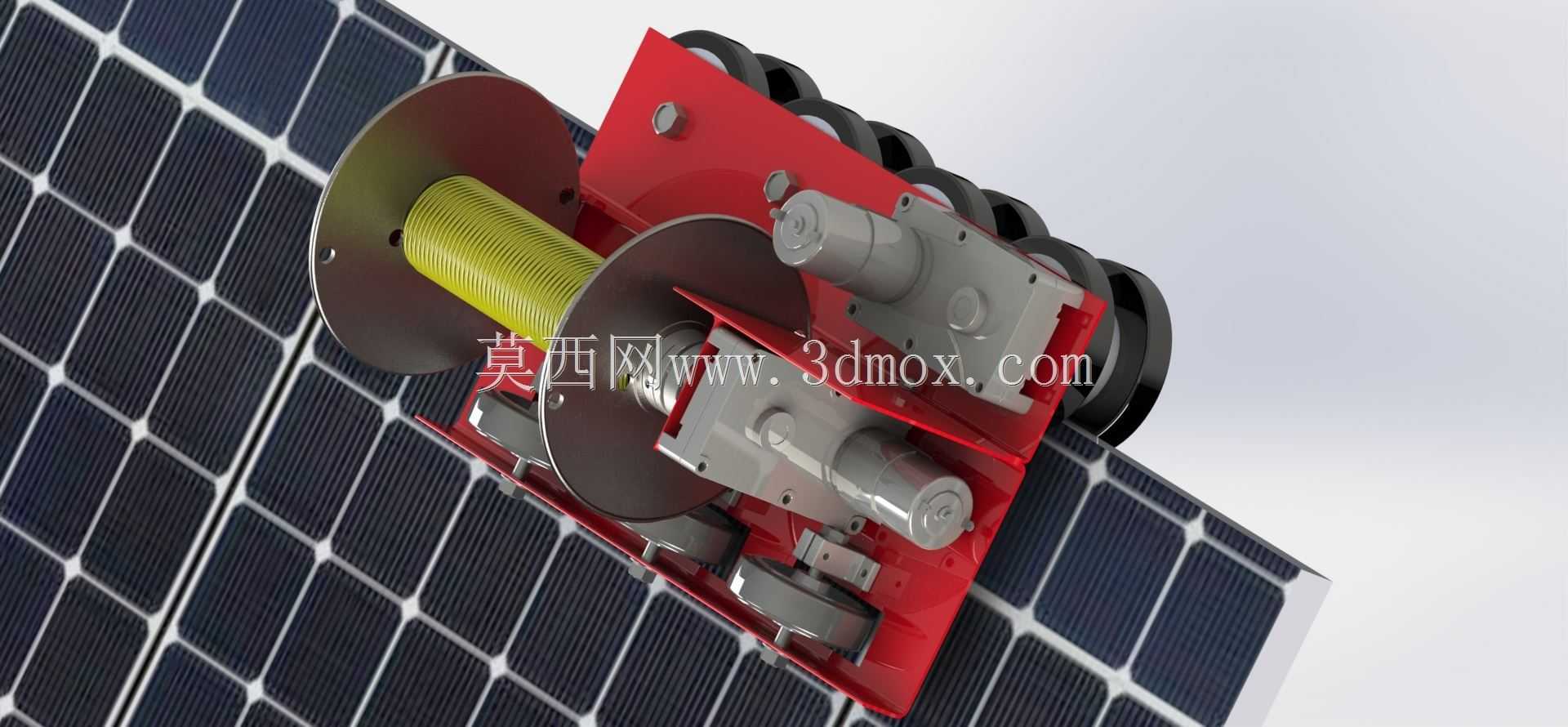

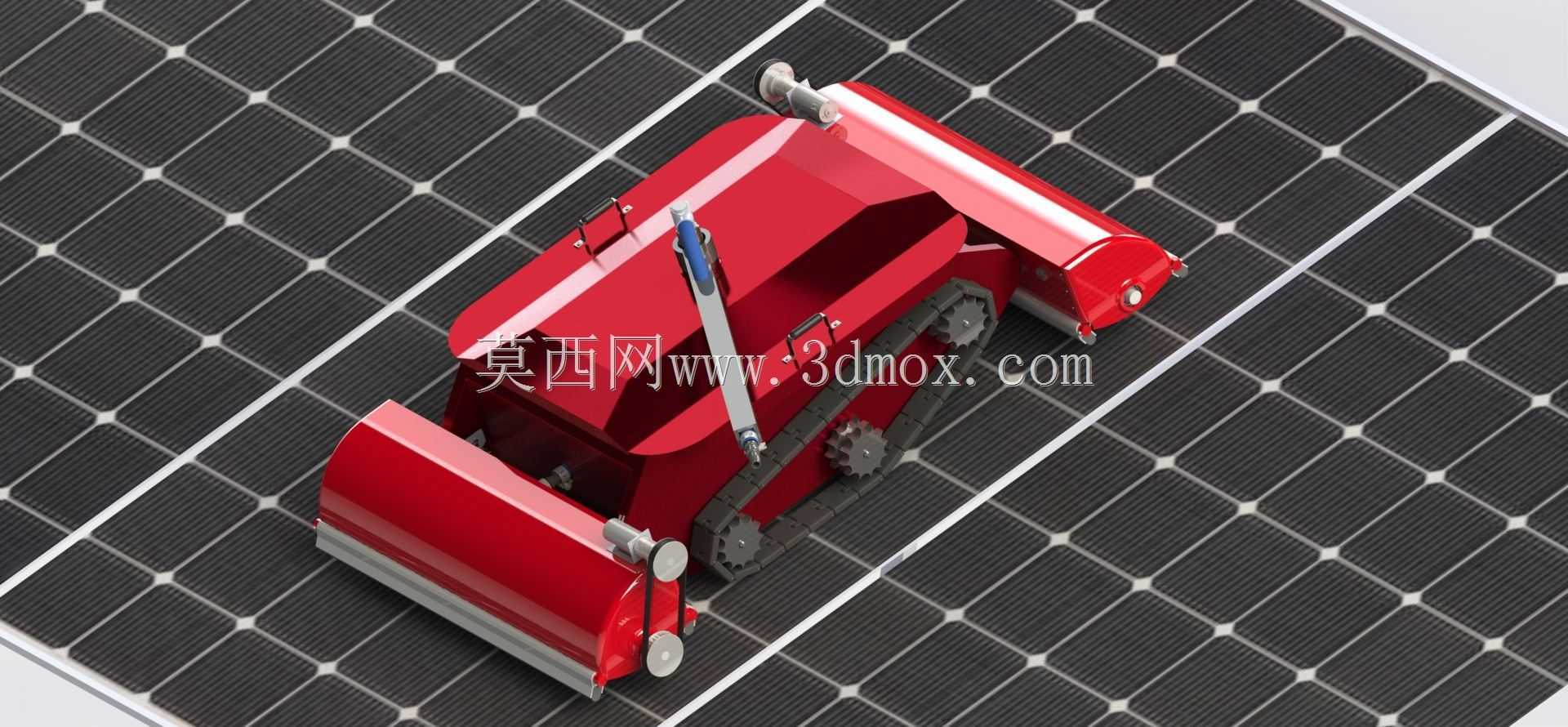

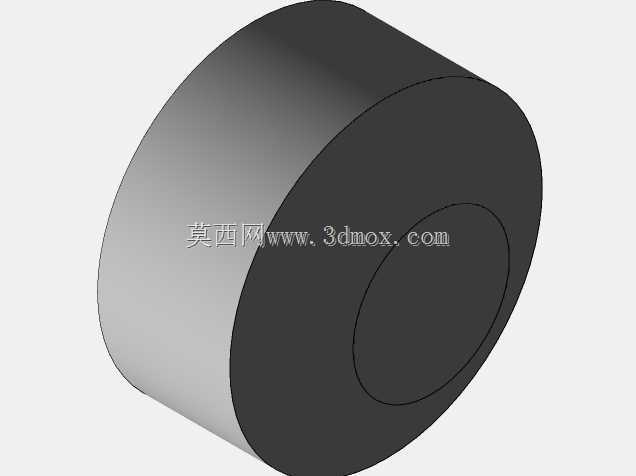

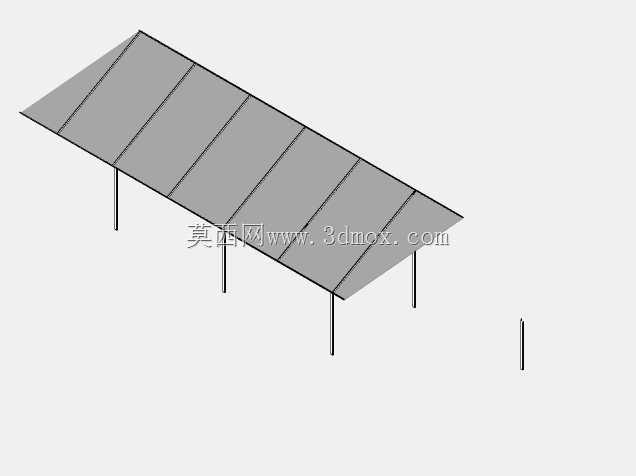

　　在大型地面光伏电站、分布式屋顶光伏阵列的长期运维场景中，光伏板表面积尘、鸟粪、浮灰的遮挡会直接导致发电效率折损，干旱少雨、沙尘频发的区域，积尘造成的发电损失甚至可达15%-25%，传统人工清洁存在作业效率低、高空作业风险大、清洁压力不均易造成组件隐裂等问题，这款自主行走式光伏清洁设备正是针对这类运维痛点开发的专用作业装置。设备整体采用跨骑式行走架构，主体机架横跨在单块光伏板的宽度方向，两侧行走轮贴合光伏板边框的上沿与侧边，通过轮面的防滑包覆层提供足够附着力，可适应常规60片、72片规格的晶硅组件边框尺寸，行走轮间距可通过机架上的调节滑槽进行适配调整，兼容不同厚度、不同边框宽度的光伏组件安装边界，

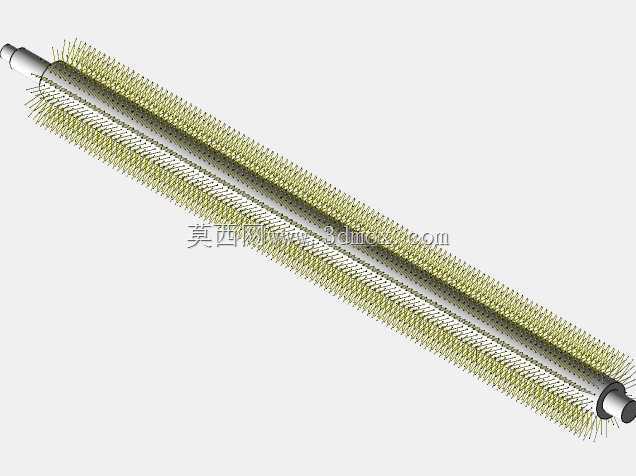

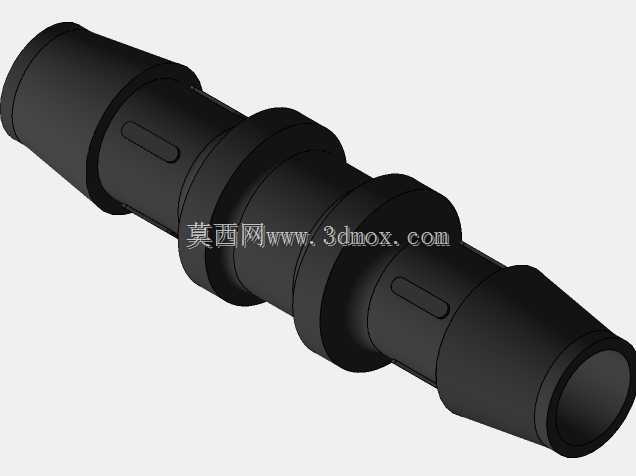

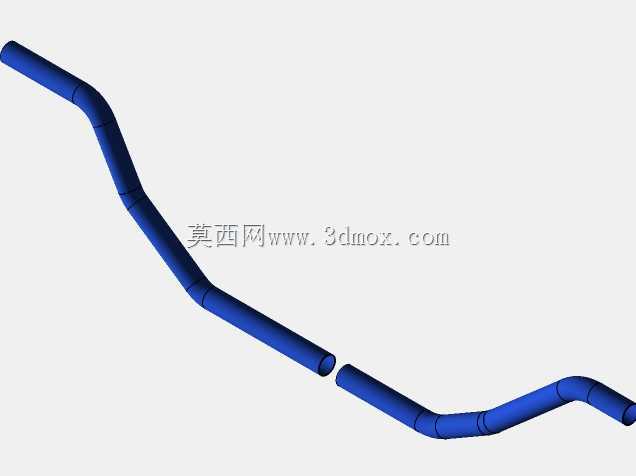

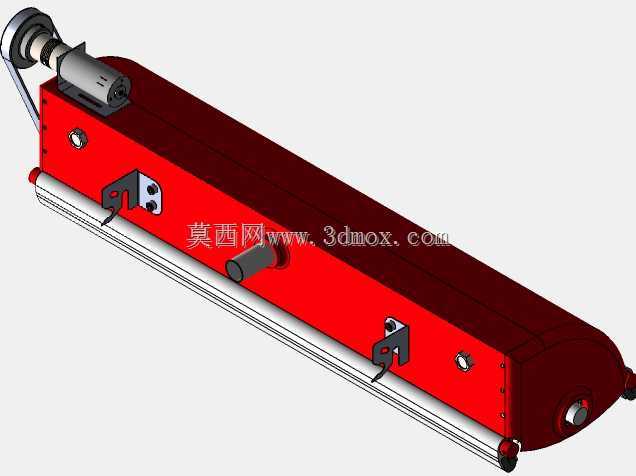

　　无需对现有光伏阵列做额外改造即可直接部署作业。清洁执行端采用双段式滚刷结构，滚刷外层采用高密度尼龙刷毛，刷毛长度经过匹配设计，既能够充分接触光伏板玻璃表面的浮尘与顽固污渍，又不会因刷毛过硬、压力过大造成玻璃表面划伤或者组件受力隐裂，滚刷的转动方向与设备行走方向逆向设置，可将清扫下来的灰尘直接扫向光伏板外侧，避免清扫后的积尘二次掉落到已清洁的板面上；设备同时预留了输水接口，可外接小型储水装置实现湿扫作业，针对鸟粪、干涸泥点等干刷难以清除的顽固污渍，通过低压润湿后配合滚刷擦拭完成清洁，输水支路在滚刷上方均匀布置出水孔，避免局部水量过大造成光伏板接线部位受潮。设备搭载多组姿态传感器与边界检测传感器，可实时感知自身在光伏板面上的行走姿态，

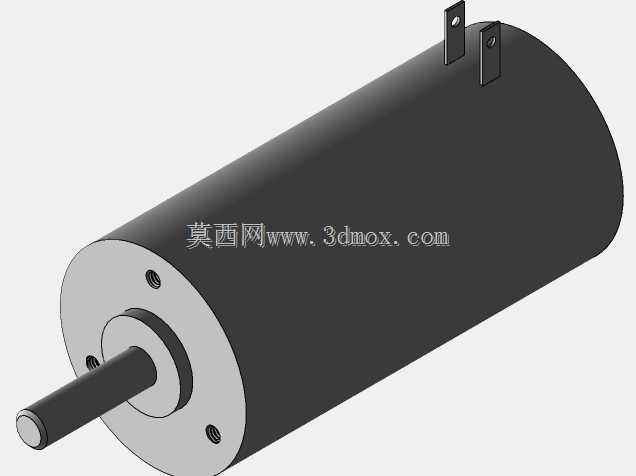

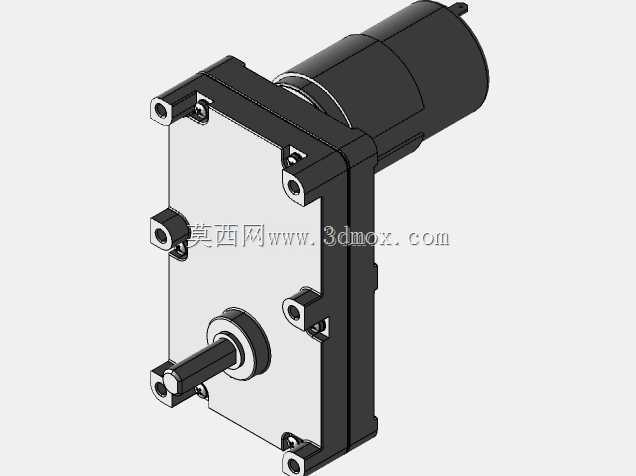

　　当光伏板安装倾角超过常规作业阈值时，传感器会触发姿态调整机制，调整行走轮的输出扭矩分配，避免设备在倾斜板面上出现打滑、侧倾风险；设备的边界检测模块可实时识别光伏板的边缘位置，行走到阵列端部时自动触发转向或者返程指令，无需预设轨道或者人工干预即可完成单排光伏板的全段清洁作业，相邻光伏板之间的缝隙可通过行走轮的跨距设计平稳通过，不会出现卡滞、掉落的情况。整机的动力模块采用集成式锂电池供电，续航时长可覆盖单组光伏阵列的清洁作业需求，电路部分做了全密封防水处理，可适应户外露天作业的日晒、零星降雨等工况，外壳结构采用流线型设计，减少户外大风环境下的风阻影响，降低设备在倾斜板面上的受力偏移风险。从结构设计逻辑来看，

　　这款设备没有采用复杂的多轴机械臂架构，而是采用轻量化的跨骑式一体结构，一方面降低了整机自重，减少行走过程中对光伏板边框的载荷压力，避免长期作业造成边框变形，另一方面简化了运动控制逻辑，降低了户外复杂工况下的故障概率，设备的滚刷组件采用快拆式安装结构，运维人员无需专用工具即可快速更换磨损的滚刷，日常维护成本更低。设备的行走驱动轮采用弹性缓冲连接结构，当光伏板表面存在轻微形变、或者边框存在安装高度差时，缓冲结构可让轮面始终贴合边框表面，保证行走过程的稳定性，不会出现悬空打滑的问题；清洁滚刷的压力也通过弹性支撑结构自适应调整，当板面存在局部起伏时，滚刷可随板面起伏上下浮动，始终保持均匀的接触压力，避免局部压力过大损伤组件。在实际作业场景中，这类设备可按照预设的作业周期自动启动清洁，无需运维人员到场操作，相比人工清洁，作业效率提升4-6倍，清洁均匀度更稳定，同时避免了人工踩踏光伏板造成的组件隐裂、边框变形等问题，尤其适合西北荒漠地区的大型地面光伏电站、工商业屋顶分布式光伏项目的日常运维使用，可有效降低光伏电站的运维人力成本，提升整体发电收益。
