CA6140机床用夹紧式管道固定支撑结构

　　在普通卧式车床的管路布设场景中，这类夹紧式管道支撑结构主要承担机床内部润滑管路、冷却管路、气动控制管路的空间定位与载荷承载作用，避免设备运行过程中管路随主轴箱、进给箱的振动产生窜动、磨损，甚至出现接口松脱漏液的问题。CA6140作为通用型卧式车床，其床身、溜板箱周边的管路排布空间紧凑，不同走向的液压、润滑管线需要在有限的安装空间内完成分层固定，这款支撑结构正是针对这类机床的安装空间特性做了适配设计。

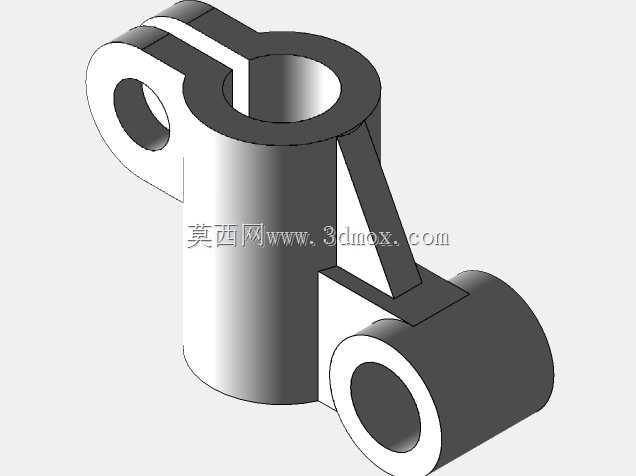

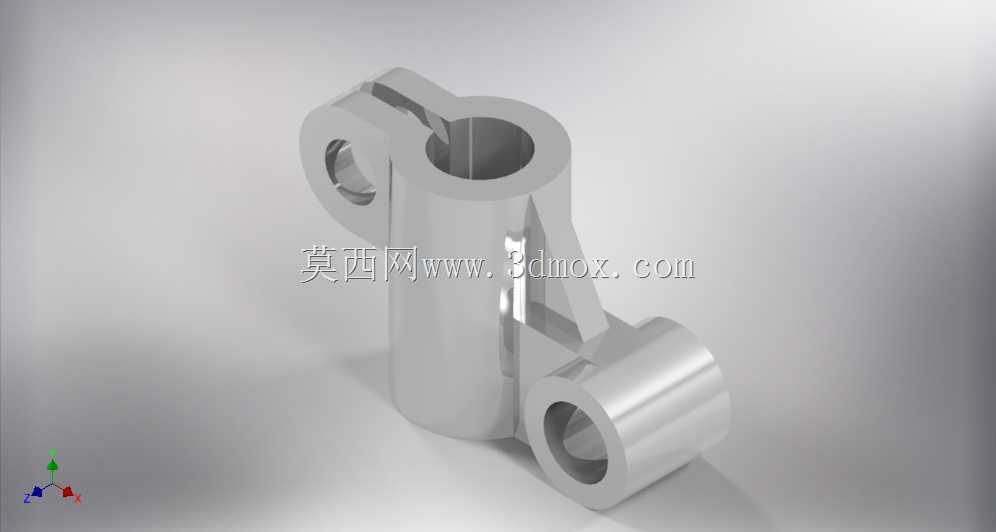

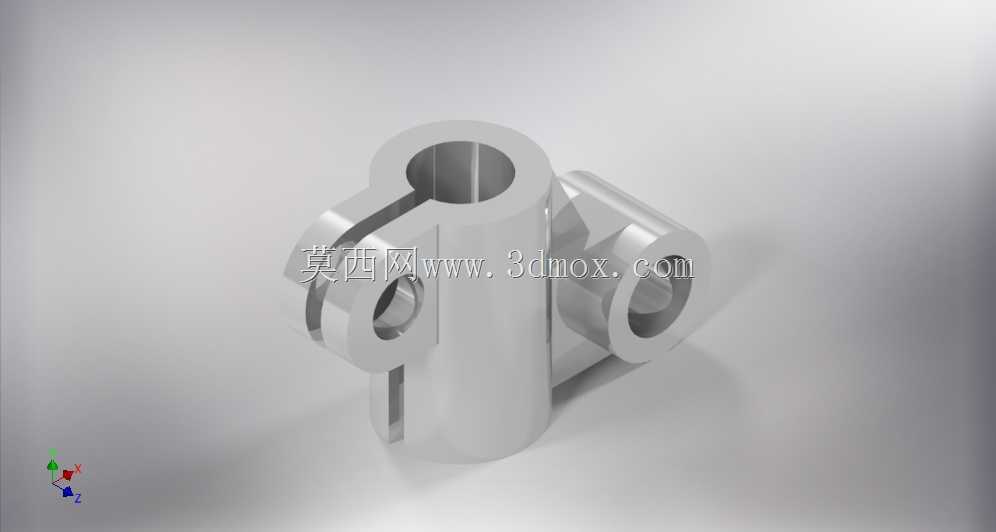

　　从结构功能来看，主体采用开缝套筒式的主夹持孔设计，孔壁预留的轴向开槽可以在侧方锁紧结构作用下产生可控的弹性形变，实现对穿过主孔的纵向管线的抱紧固定，抱紧力可根据管线材质、外径公差做适配调整，既不会因夹持力过大导致薄壁油管变形堵塞，也不会因夹持力不足在机床切削振动时出现管线滑移。主筒体侧方延伸出的横向带孔凸台，用于固定垂直于主管道走向的分支管线，两个安装孔位的轴线与主夹持孔轴线呈空间垂直布局，可同时完成两个不同方向管路的交汇固定，减少管路排布中支撑件的使用数量，压缩整体安装占用空间。

　　设计过程中首先考虑的是机床内部的安装边界，CA6140床身内侧的管线安装区域距离导轨防护罩的安全间隙仅为12mm，因此支撑结构的外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免安装维护时剐蹭操作人员，同时也不会和移动的溜板部件产生运动干涉。主夹持孔的内径适配机床上常用的φ12mm外径润滑铜管，侧方凸台的安装孔适配φ8mm外径的冷却水管，两个孔位的中心距经过反复校核，刚好匹配CA6140主轴箱出油口到溜板箱进油口的管路走向曲率，避免管线出现过小弯折半径导致的通流截面减小问题。

　　结构的材质选用常规的45号钢，整体加工工艺采用棒料铣削成型，开缝处的加工精度控制在0.1mm以内，保证锁紧时孔壁的形变均匀，不会出现局部应力集中导致的夹持失效。侧方的锁紧孔采用标准螺纹孔设计，可直接使用机床装配通用的内六角螺栓完成锁紧操作，不需要额外定制专用紧固件，后期维护更换时配件获取难度低。支撑结构的底部没有设置额外的安装底座，可直接通过主孔的抱紧力固定在纵向主管路上，也可以根据现场安装需求在筒体侧面加装固定片，将整个支撑件锁固在床身的预制安装螺孔上，适配不同的管路固定场景。

　　实际使用中，这类支撑结构除了应用在CA6140车床上，也可适配同规格的其他普通卧式车床、铣床的内部管路固定，只要管线外径匹配、安装空间满足外轮廓尺寸要求即可通用。结构设计时没有做多余的装饰性特征，所有的外形面都服务于功能需求：筒体的壁厚经过强度校核，在机床持续振动的工况下不会出现共振断裂，侧方凸台的厚度满足横向管线的夹持强度要求，即使管线内通入带压的切削液，也不会出现凸台变形导致的管线松脱。不同于民用管线的塑料支架，这款金属支撑结构可耐受机床周边的切削液腐蚀、润滑油浸泡，长期使用不会出现材质老化脆裂的问题，使用寿命和机床的整机大修周期匹配，不需要频繁更换维护。

　　在三维建模过程中，结构的所有配合面都做了公差适配，主夹持孔的内径公差取H7，可适配外径公差为h6的标准金属管材，锁紧螺栓的孔位预留了足够的调节余量，即使管材外径存在小幅的制造公差，也能通过锁紧行程的调整实现可靠抱紧。模型的倒角、退刀槽等工艺特征都按照实际机加工要求做了还原，不存在无法加工的尖锐内角，导出工程图后可直接用于生产加工，不需要额外做工艺性修正。
