ArduinoUNO开发板适配防护外壳结构设计

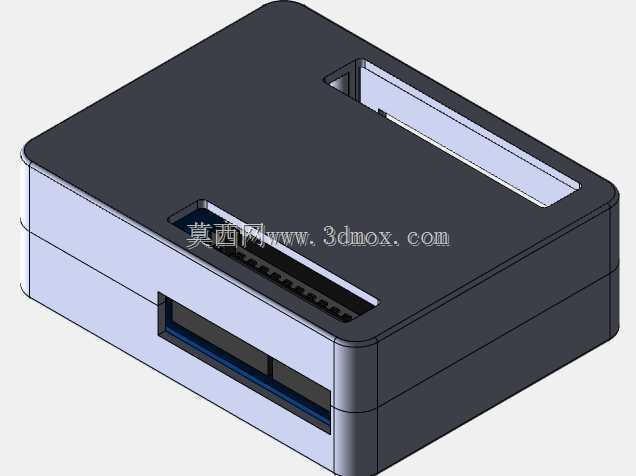

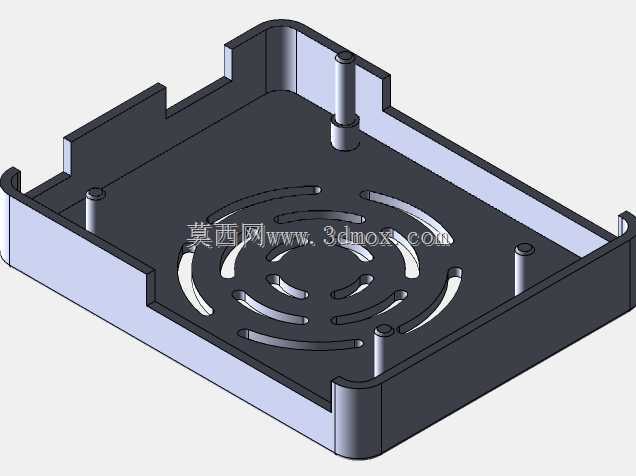

　　这款适配Arduino UNO开发板的防护壳体，主要面向嵌入式开发、教学实验、小型工控项目的板载防护场景，解决裸板使用过程中引脚误碰短路、积灰落尘、外力磕碰损坏电路板的实际问题，在学生课程设计、创客原型制作、小型自动化设备控制单元搭建等场景中都有广泛的使用空间。很多开发者在做项目验证阶段，常把开发板直接裸露放置在桌面或者设备机架内，周边的金属碎屑、导线头很容易落到引脚之间造成短路，日常挪动时USB接口、排针也容易受外力弯折，这款壳体就是针对这些实际使用痛点做的结构适配。从结构设计思路来看，壳体采用上下扣合的分体式结构，没有额外设计复杂的卡扣或者螺丝柱，依靠上下壳的边缘止口实现定位配合，装配时直接将开发板卡入下壳的定位槽内，

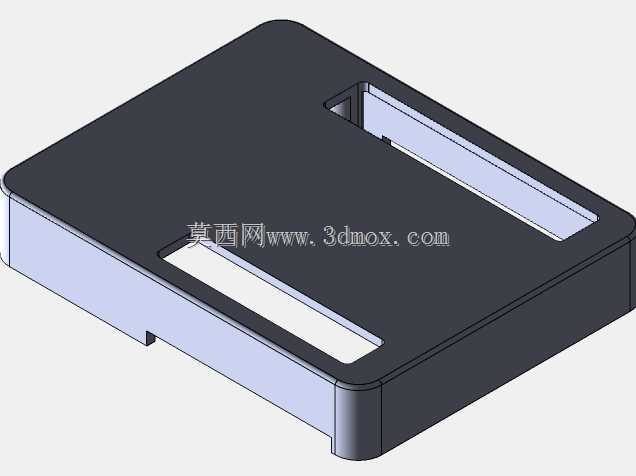

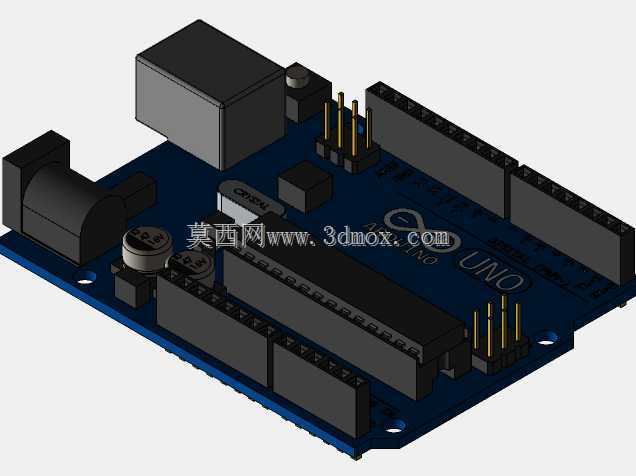

　　再扣合上盖即可完成组装，不需要额外的紧固件，拆装十分便捷，方便开发者随时调整板载接线、更换扩展模块。壳体上的开口完全匹配Arduino UNO板的接口布局：侧边预留了USB-B型接口的通槽，不影响数据线插拔供电与程序烧录；对应直流电源接口的位置做了精准避让，外接电源适配器时不会和壳体产生干涉；上盖对应板载排针的位置开了通长的槽口，不需要拆壳就能直接插接杜邦线、扩展盾板，兼顾防护性与使用便利性；侧面还预留了复位按键的操作空间，日常调试时可以直接按动板载复位键，不需要掀开上盖。在安装边界的考量上，壳体的内部型腔尺寸完全贴合Arduino UNO的标准板轮廓，四周留出了0.2mm的装配间隙，既不会因为间隙过大导致板卡在壳体内晃动，

　　也不会因为公差累积造成板件无法装入；壳体的外壁做了微小的圆角过渡，没有尖锐的棱角，避免日常拿取时划伤手部；底部的平面度控制在合理范围内，放置在桌面时不会出现晃动，也可以根据项目需求通过双面胶或者螺丝固定在设备内部的安装位上，壳体底部预留的平整区域足够适配常见的固定方式。从实际使用的角度出发，这款壳体的壁厚设计均匀，采用常规的塑料注塑工艺即可实现批量生产，也适合3D打印做小批量的定制加工，壁厚取值兼顾了结构强度与材料成本，日常拿取、轻微磕碰不会出现壳体开裂的情况；上盖的内表面做了微小的加强筋设计，既可以提升上盖的结构刚性，避免上盖受压变形触碰板载元件，也能在注塑生产时减少壳体的缩痕，提升外观质量。很多创客在做项目交付时，

　　裸露的开发板会让成品显得十分粗糙，加装这款适配壳体之后，整个控制单元的外观更加规整，也能避免终端用户误碰板载元件造成设备故障，在教学场景中，也能减少学生实验过程中因为操作不当损坏开发板的概率，降低实验耗材的损耗。壳体的接口避让位置做了微小的倒角处理，插拔线材时不会被壳体边缘刮伤线材外皮，长期使用也不会出现线材绝缘层破损的安全隐患；对应板载指示灯的位置没有做遮挡，程序运行时的状态指示灯可以直接透过槽口观察到，不需要额外在壳体上开孔做指示灯避让，简化了壳体结构的同时也满足了调试时的状态观察需求。
