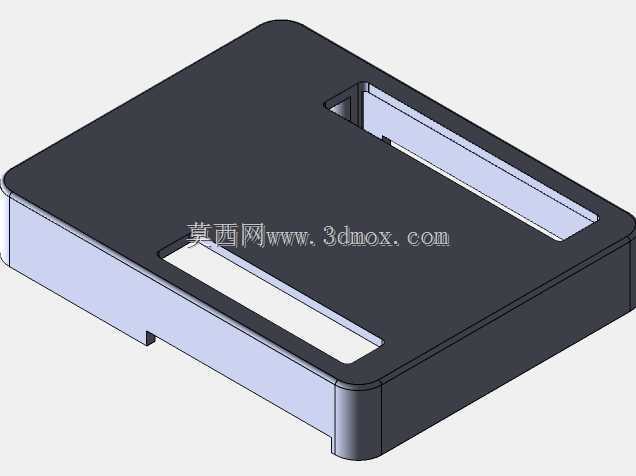

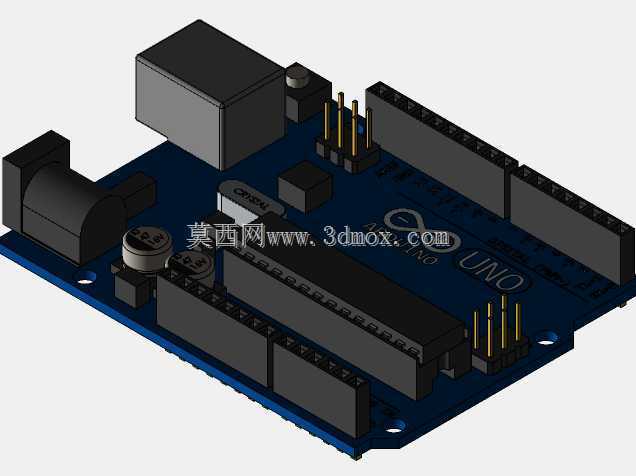

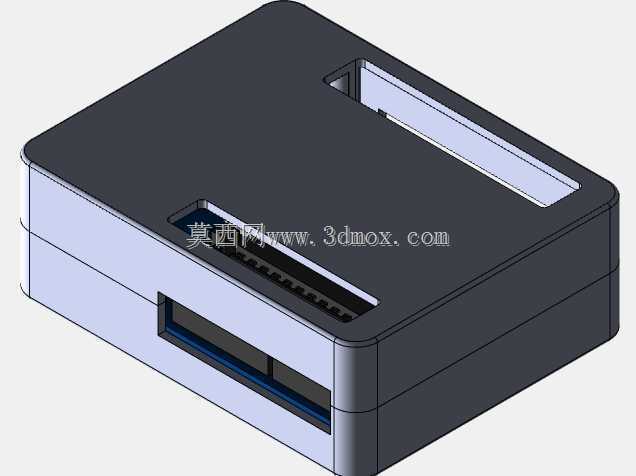

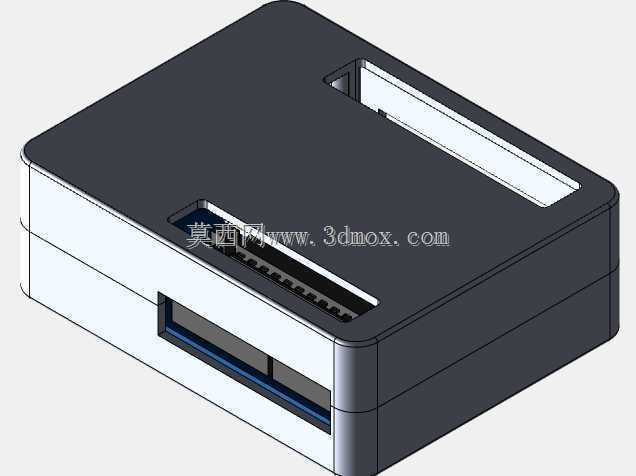

外壳上的开槽设计完全对应开发板的接口位置:顶部的长槽对应USB供电与数据传输接口,侧面的开槽对应排针引脚区域,不需要额外拆卸外壳就能完成接线、程序烧录、外设连接的全部操作,日常调试时不用反复拆装壳体,能大幅提升原型开发阶段的操作效率。设计过程中优先考虑了壳体的加工可行性,整体采用上下扣合的无螺丝结构?不对,仔细看结构,壳体的侧壁做了定位止口,扣合后边缘齐平,既可以通过3D打印直接制作,也适合小批量注塑生产,壁厚均匀控制在2mm,既保证了足够的结构强度,跌落时能有效缓冲外力保护内部板卡,也不会因为壁厚过大导致打印或注塑时出现缩痕、变形问题。在嵌入式开发、创客原型验证、小型智能设备试制场景中,开发板的裸露使用始终存在引脚误触、积灰短路、外力磕碰损坏接口的隐患,这款适配Arduino UNO开发板的防护外壳,正是针对这类实际使用痛点完成的结构设计。从实际装机适配的角度出发,外壳的内腔尺寸完全贴合Arduino UNO标准板的安装边界,预留的板卡放置槽做了0.2mm的公差余量,既可以保证板卡顺利放入,不会出现卡滞问题,也能避免板卡在壳体内晃动移位。
从实际使用场景来看,这类外壳不仅适合桌面开发阶段的板卡防护,也能用于小型Arduino项目的成品封装,比如做环境监测节点、小型智能控制终端时,套上外壳后可以直接固定在设备机架、墙面安装位上,避免裸露的电路板受车间粉尘、空气潮气的侵蚀,延长硬件的使用寿命。外壳的边角做了R3的圆角过渡,没有尖锐的棱角,日常拿取调试时不会划伤手部,外表面是平整的哑光面,既可以直接使用,也方便后期粘贴项目标识、功能标签。在安装边界的设计上,壳体底部预留了两个M3的螺丝安装孔位,孔位间距匹配标准的铝型材安装槽尺寸,既可以用螺丝直接固定在型材框架上,也可以搭配双面胶、魔术贴固定在光滑的设备表面,适配不同的安装场景。

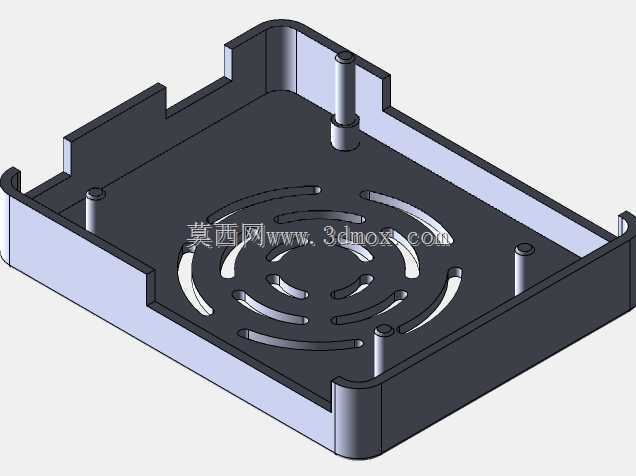

针对开发板的散热需求,壳体在对应主控芯片、电源芯片的位置没有做全封闭遮挡?不对,看模型的开槽,除了接口位置的开槽,排针区域的通槽也能形成自然的空气对流通道,日常运行时芯片产生的热量可以通过槽位自然散出,不会因为封闭壳体导致芯片过热降频,不需要额外加装散热风扇就能满足常规项目的散热要求。很多创客在做项目时经常遇到开发板被导线拉扯导致排针脱焊、USB接口松动的问题,这款外壳的接口槽位做了1mm的唇边结构,当USB线插入后,唇边能抵住接头的塑胶部分,外力拉扯线材时力量会作用在壳体上,不会直接拉扯到板卡上的接口焊盘,从结构上降低了接口损坏的概率。
另外壳体的内部没有多余的加强筋凸起,不会干涉板卡上的电容、排针等突出元件,放入板卡后壳体上盖和板卡最高的元件之间保留了1.5mm的间隙,不会出现压件、顶坏元件的问题。对于需要经常携带开发板外出调试的开发者来说,这个外壳能把板卡完全包裹住,放在工具包中时不会和其他工具、元件发生刮擦,避免板卡上的贴片元件被磕碰掉落。从结构设计的细节来看,所有的槽位边缘都做了0.5mm的倒角,没有锋利的毛边,不管是3D打印的成品还是注塑件,都不需要额外做太多的后处理就能直接使用,扣合位置的卡扣做了15度的拔模斜度,扣合时手感顺畅,扣合后不会出现松脱的情况,需要拆开更换板卡或者调整接线时,稍微用力就能分开上下壳,不会因为卡扣过紧导致拆卸时掰坏壳体。
