家用RO反渗透UV杀菌UF超滤净水设备结构

　　这套净水设备的结构设计，核心围绕家庭厨房台下安装场景的空间适配展开，做结构设计时首先要考虑的就是常规厨下区域的安装边界，整体采用立式窄体布局，外壳与内部水箱均采用SS304不锈钢材质，一方面规避长期潮湿环境下的锈蚀风险，另一方面不锈钢材质的结构强度足够支撑内部滤芯、管路、承压水箱的重量，不需要额外增加过多加强筋就能满足结构刚性要求，减少不必要的材料占用。

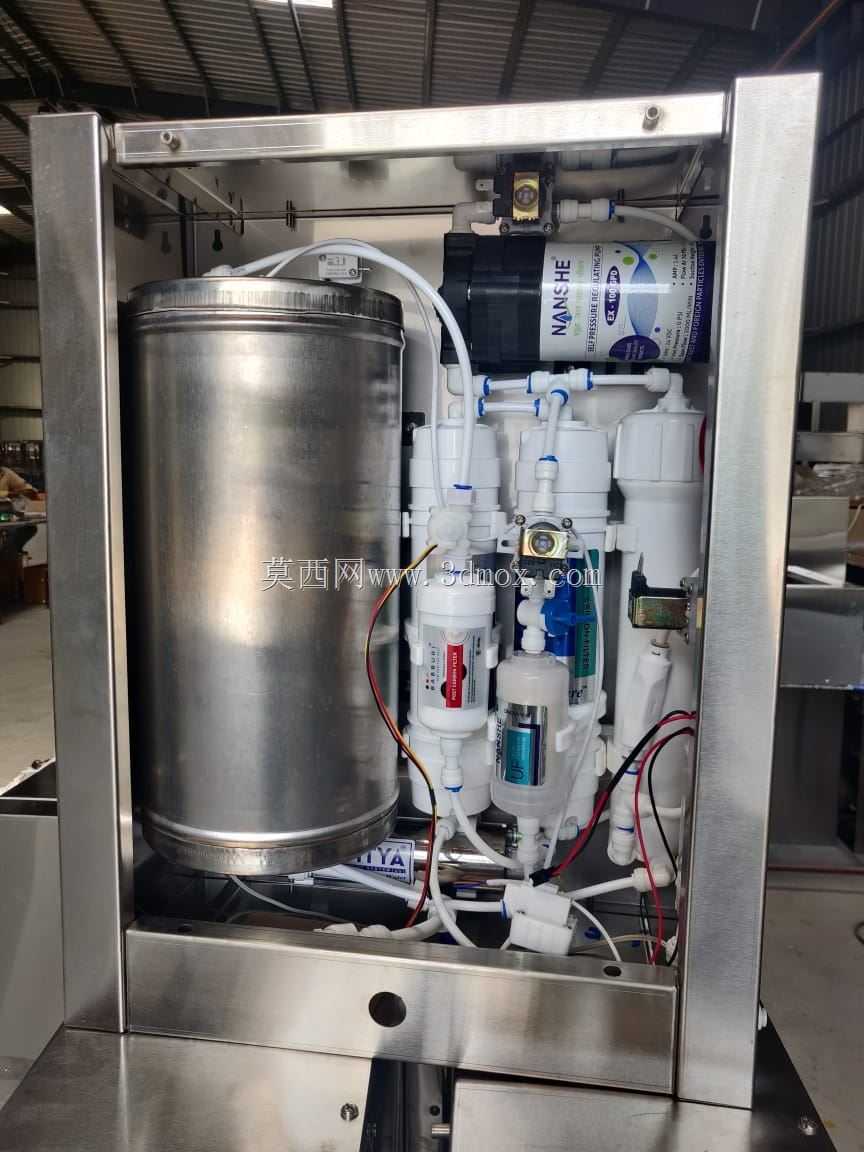

　　设备集成了RO反渗透、UV紫外线杀菌、UF超滤三级核心处理单元，9升容量的圆形承压水箱设置在机身内部靠上位置，圆形结构相比方形水箱在同等壁厚下承压能力更强，能更好承受RO机制水过程中的管路压力波动，避免长期使用出现水箱变形渗漏的问题。水路布局上，进水端先经过UF超滤单元做前置粗滤，拦截水中的泥沙、铁锈、大颗粒杂质，减轻后续RO膜的工作负荷，延长RO滤芯的使用寿命；经过RO反渗透处理后的纯水进入内置圆形水箱储存，水箱出水端设置UV杀菌单元，对储存的纯水做持续的紫外线照射杀菌，避免纯水长期存放滋生细菌，最后出水经过末端UF超滤做最终把关，保障出水水质符合家用直饮的要求。

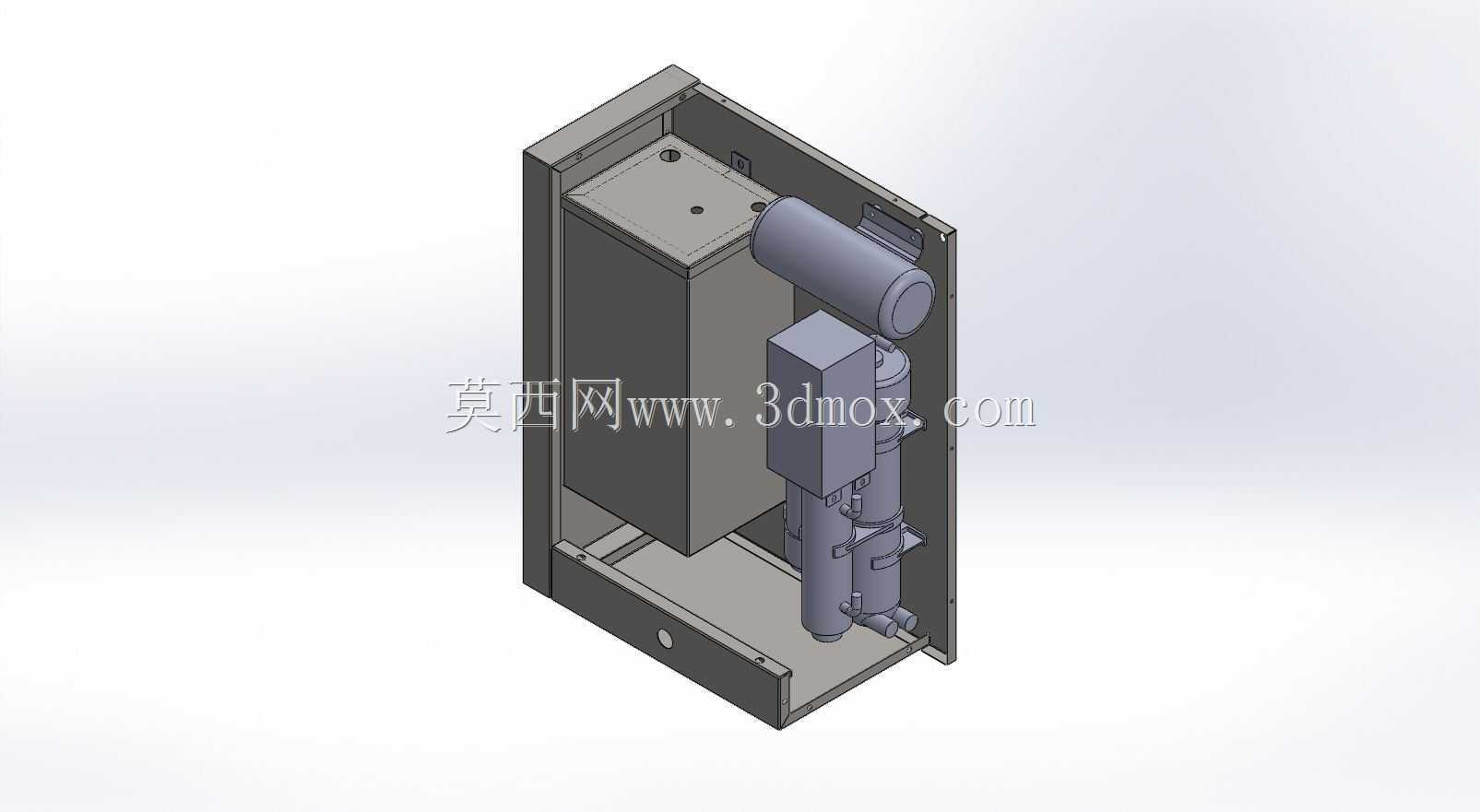

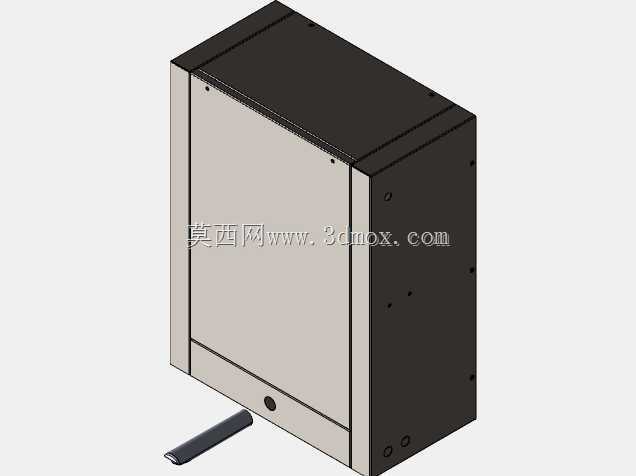

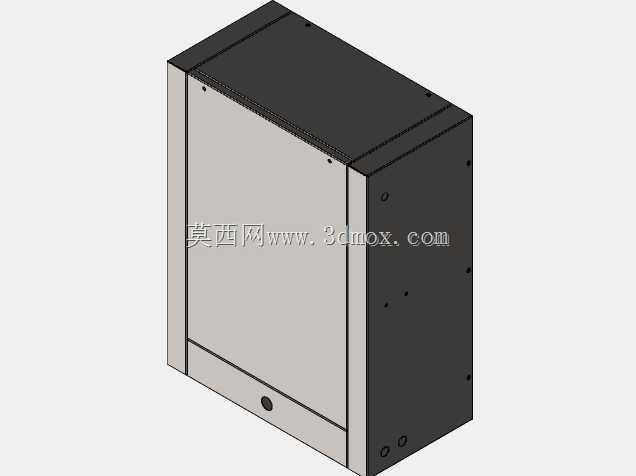

　　做结构排布时，将重量较大的圆形水箱布置在机身内侧靠上的位置，下方预留滤芯更换的操作空间，日常更换滤芯不需要将整个设备从安装位置拆出，只需要打开机身侧盖就能完成滤芯的拆装操作，降低用户后期维护的操作难度。机身外壳采用折弯拼接的不锈钢板材，接缝处做折弯咬合处理，不需要额外打胶就能满足防潮要求，同时外壳上预留的安装孔位兼顾壁挂与台下放置两种安装方式，壁挂时孔位的承重经过受力校核，四个固定点能均匀承载整机满水状态下的重量，避免长期使用出现安装松动；台下放置时机身底部设置防滑垫脚，既可以调整设备水平度，也能避免不锈钢机身直接接触台面的积水，减少锈蚀隐患。

　　管路设计上尽量缩短各处理单元之间的连接管路长度，减少不必要的水路弯折，降低水流阻力，同时管路排布避开滤芯更换的操作区域，避免更换滤芯时需要反复拆装管路。电气控制部分的元件布置在机身顶部的独立隔舱内，与水路区域做物理隔离，避免管路渗漏的水滴接触电气元件造成短路故障，隔舱上预留散热孔，保障控制元件长期工作的散热需求。机身的进出水接口统一设置在设备背部，高度与常规厨下供水角阀、出水龙头的安装高度匹配，安装时不需要额外加长连接管路，减少管路接头数量也就降低了漏水的风险点。

　　从结构设计的合理性来看，这套设备没有采用过多复杂的异形结构，大部分钣金件都是规则的折弯件，加工难度低，批量生产时的工艺一致性容易保障，内部各功能单元采用模块化安装方式，每个处理单元都通过独立的安装支架固定在机身内部的安装板上，生产装配时可以先完成各个模块的预装，再整体装入机身，提升装配效率，后期维护时也可以单独拆卸故障模块进行更换，不需要拆解整个设备的内部结构。水箱的液位控制元件集成在水箱顶部，避免长期浸泡在水中出现元件结垢失效的问题，同时液位检测的位置经过校准，既能保障水箱的有效储水容量达到设计值，也不会出现进水过满溢出的情况。
