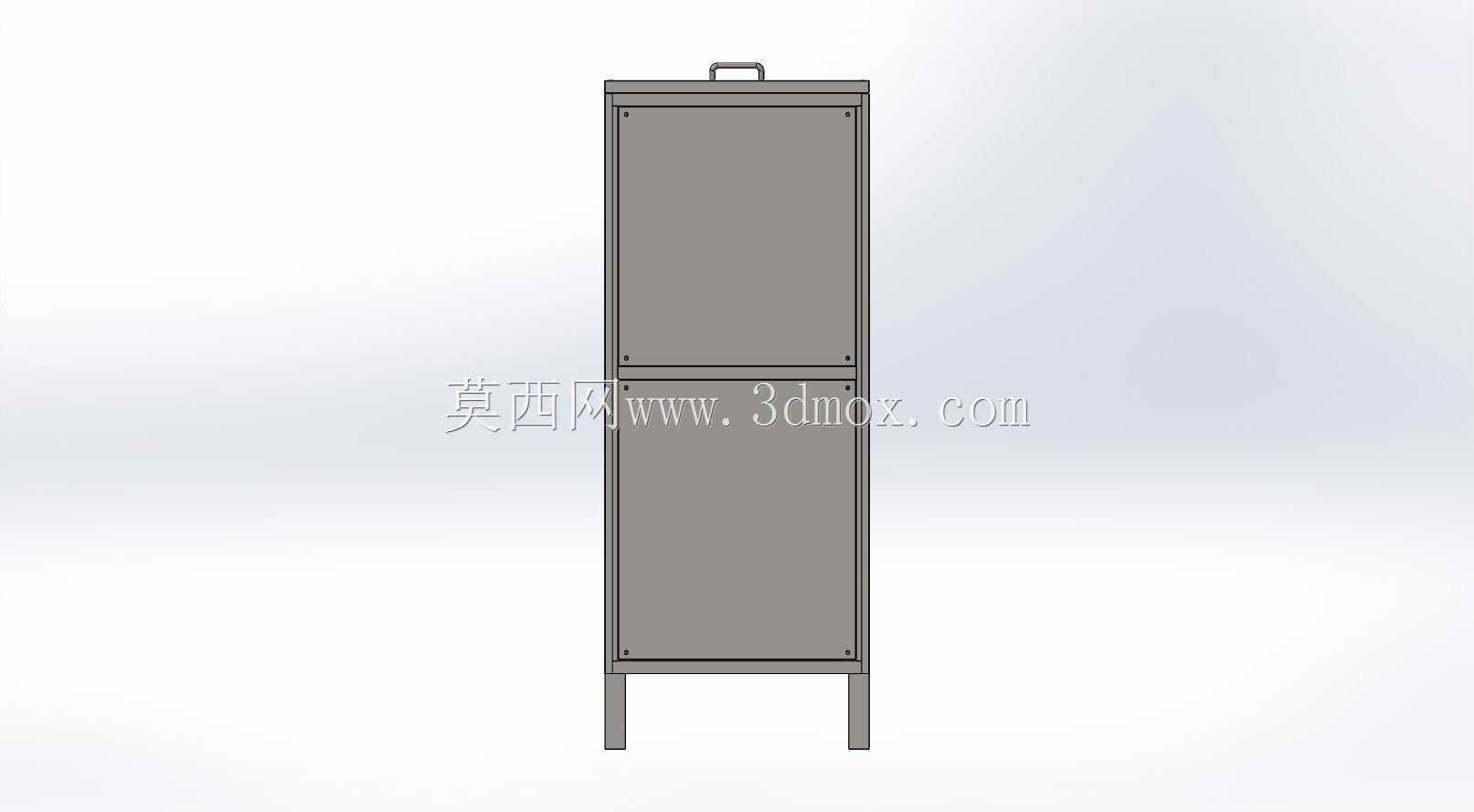

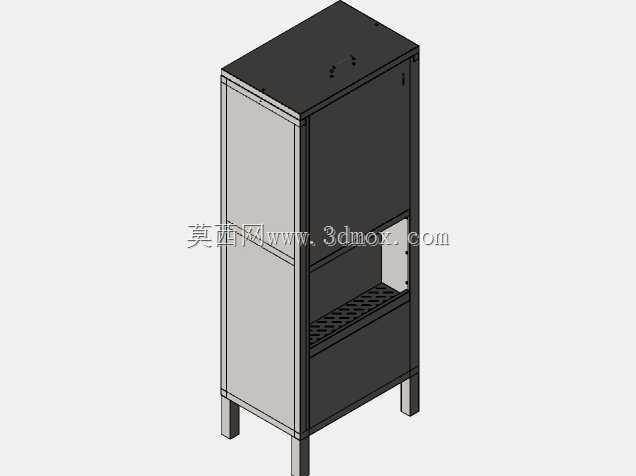

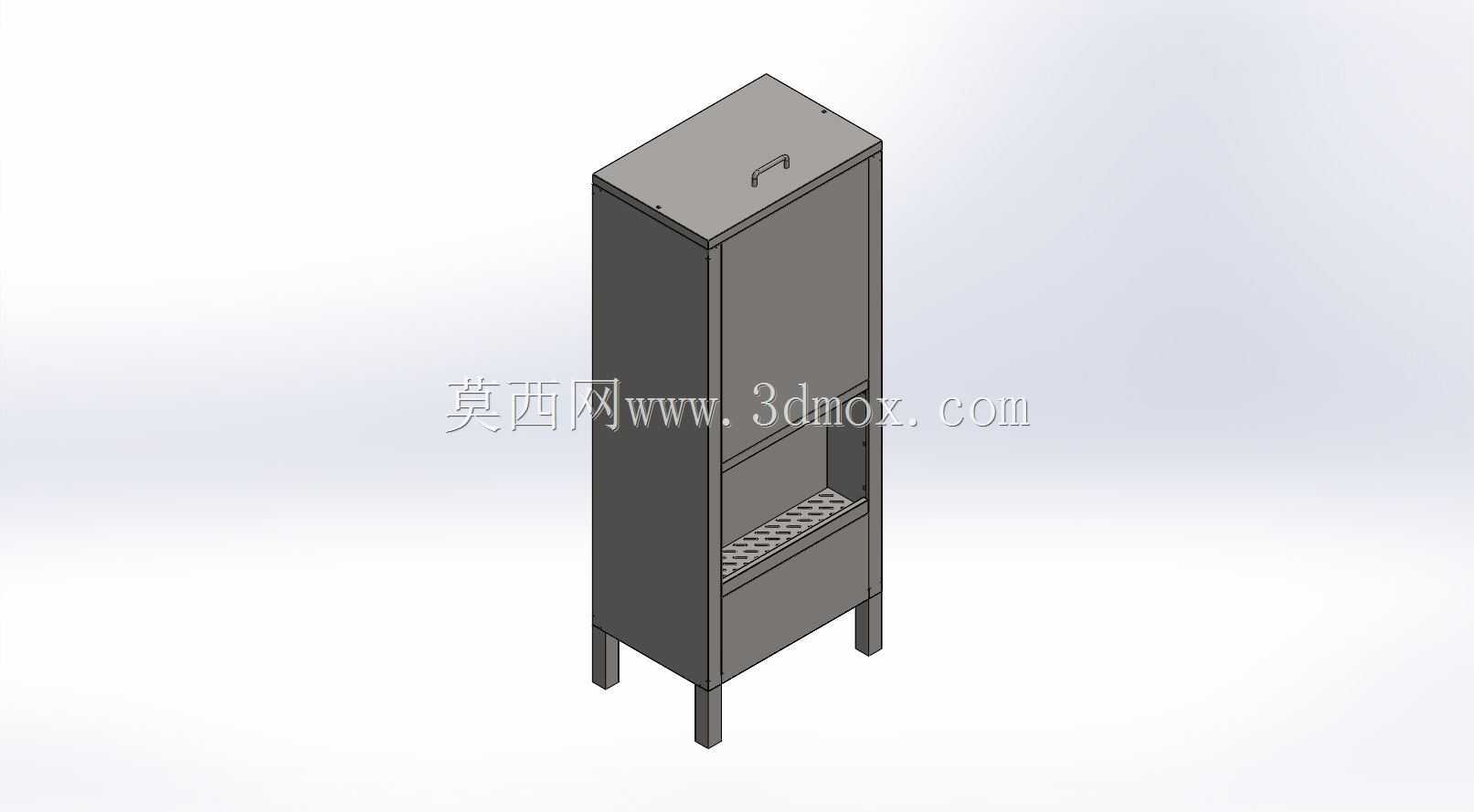

50升商用不锈钢水分散设备柜体结构

　　该立式柜体结构主要面向商用场景下的饮水处理配套需求，适配写字楼公共饮水区、连锁餐饮后场、企事业单位茶水间、中小型工厂集中供水点等场景的水分散处理设备安装使用，作为核心承载结构容纳水处理滤芯、管路组件、电控模块等核心部件，同时为终端取水操作提供防护与操作界面支撑。整体采用立式窄体布局设计，在保证50升额定处理容量对应的内部组件安装空间的前提下，尽可能压缩横向占地尺寸，适配商用场景下普遍紧凑的后场或公共区域安装空间，底部设置四个支撑脚将柜体整体抬离地面，避免地面水渍、清洁积水浸泡柜体底部板材，同时预留底部通风间隙，降低内部管路凝露带来的板材锈蚀风险，也方便日常清洁时对柜体下方地面的清扫作业。

　　柜体所有与水接触、外露的结构件全部采用SS304不锈钢材质加工，兼顾商用场景下的抗锈蚀能力与结构强度，板材拼接处采用折边咬合加密封焊接的工艺处理，避免拼接缝隙残留水渍滋生细菌，同时提升柜体整体的结构刚性，减少板材共振带来的运行噪音。柜体采用上下分舱的结构设计，上部舱体为封闭结构，主要容纳预处理滤芯、反渗透膜组件、压力储水罐等核心水处理部件，舱门采用全封闭不锈钢门板，配备内嵌式门锁，避免非运维人员随意触碰内部管路与电路组件，同时封闭结构可以减少外界灰尘、虫鼠进入舱体内部污染水处理组件；下部舱体设置半开放操作区，预留取水口安装位与接水空间，操作区台面采用镂空格栅设计，取水时溅落的水可以直接通过格栅流入下方接水盘，避免台面积水残留，接水盘采用抽拉式设计，方便日常运维时抽出清理积水与杂物。

　　设计过程中优先考虑商用场景下的运维便捷性，所有内部组件的安装位都预留了足够的操作空间，更换滤芯、检修管路时不需要完全拆解柜体结构，仅需打开对应舱门即可完成常规维护作业；柜体背部预留统一的管路与电路走线孔位，进水、出水、排污管路可以集中从背部开孔接入，避免管线外露影响美观同时减少管线被磕碰损坏的风险；柜体顶部预留吊装孔位，方便设备进场安装时的吊装转运，尤其是在高层写字楼、餐饮后场等通道狭窄的场景下，可以通过顶部吊装完成设备的就位作业。

　　从安装边界来看，该柜体横向宽度控制在0.6米以内，纵向深度控制在0.5米左右，整体高度约1.6米，安装时仅需要预留背部0.1米的管线安装间隙、正面0.8米以上的操作维护空间即可满足使用需求，不需要额外的固定安装工序，放置在平整硬化地面上即可通过自重保持稳定，适配绝大多数商用场景的安装空间条件。柜体的板材厚度根据不同部位的受力情况做了差异化设计，承载重型储水罐、增压泵的底部承托板采用加厚不锈钢板，侧面围护板材在保证结构强度的前提下适当降低厚度，在控制整体制造成本的同时避免不必要的材料浪费，所有板材的折边处都做了圆角钝化处理，避免安装、运维过程中锋利的板材边缘划伤操作人员。

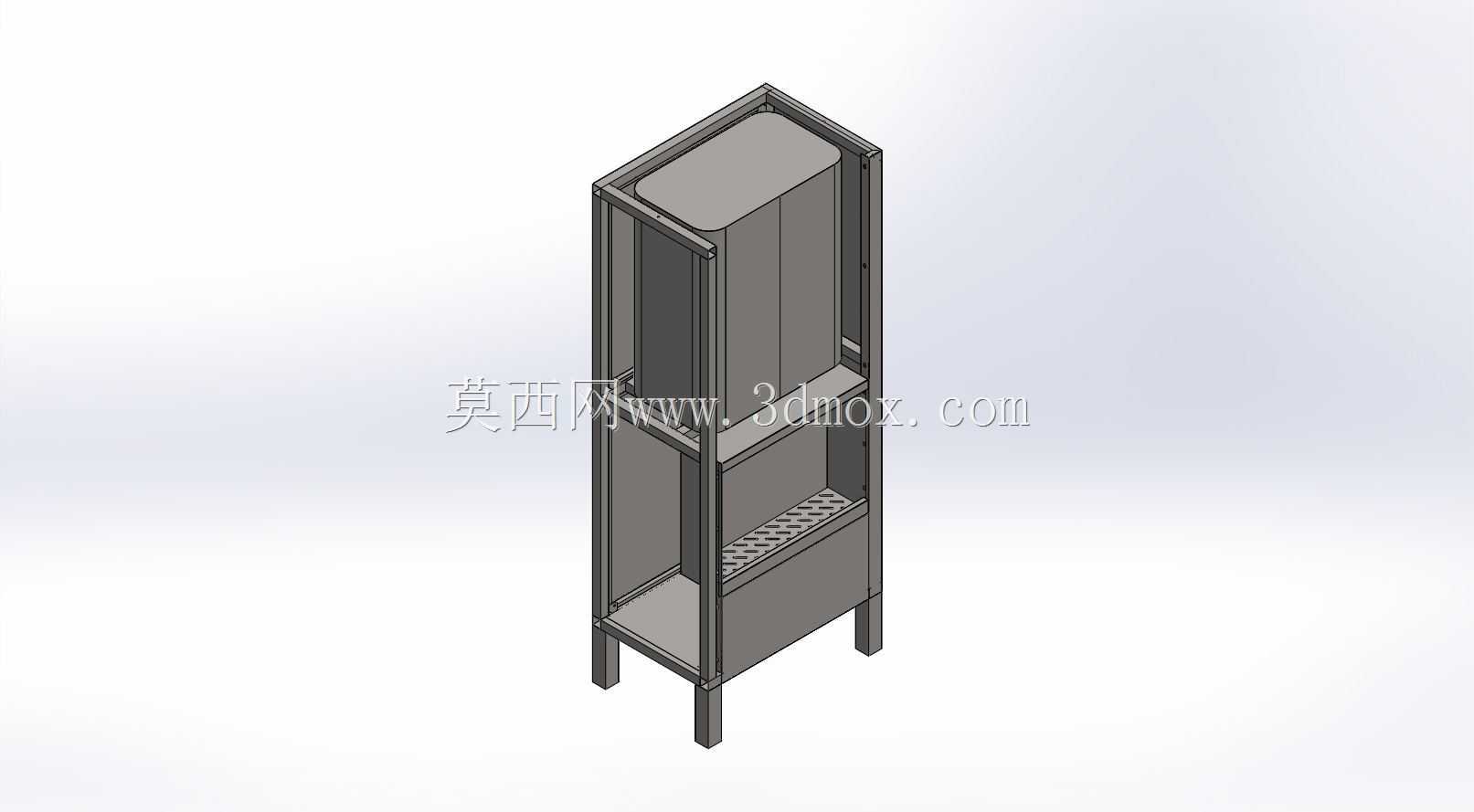

　　在结构细节处理上，柜体内部设置了多个标准化安装挂点，可以根据不同的水处理工艺需求灵活调整滤芯、泵阀、电控盒的安装位置，适配不同配置的50升级商用水分散处理设备组装需求，不需要针对不同配置重新设计柜体结构，提升了柜体的通用适配能力；舱门与柜体的连接处采用可拆卸式不锈钢合页，长期使用出现合页磨损时可以快速更换，不需要对柜体主体进行切割焊接作业；柜体所有外露的焊缝都做了打磨抛光处理，与周边板材保持一致的表面质感，避免焊缝处积垢锈蚀，同时提升整体外观的整洁度，适配商用场景下对设备外观的基础要求。
