立式分层结构商用净水处理设备

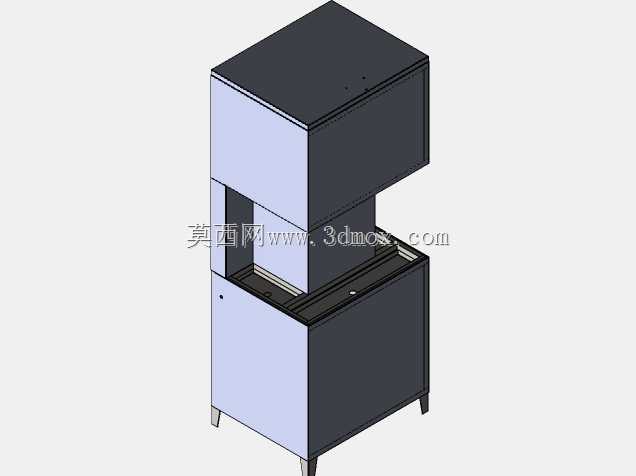

　　这款立式分层结构的净水设备，主要面向商用公共饮水场景设计，常见于写字楼茶水间、工厂员工休息区、校园公共饮水点、餐饮门店后厨等需要持续供应洁净饮用水的场所，可对接市政自来水管网，完成多级过滤后输出符合直饮标准的洁净水体，部分配置可拓展加热、制冷功能模块，满足不同场景的饮水温度需求。从结构设计来看，设备采用上下三段式分层柜体布局，最上层为封闭顶盖区域，内部预留了滤芯安装、管路排布的上部空间，可容纳PP棉、活性炭、RO反渗透膜等不同规格的过滤滤芯组件，顶盖采用可拆卸式钣金结构，边缘做折边强化处理，既可以避免顶部落灰、液体泼溅渗入设备内部，也方便后期运维人员打开顶盖更换滤芯、检修上部管路。中间段为设备的功能衔接区域，预留了操作面板、

　　出水龙头的安装位，同时内部走管区域做了分层走线槽设计，将水路管路与电路控制线物理分隔，避免管路渗漏引发电路故障，中间段的内凹结构也为接水操作预留了足够的操作空间，使用者接水时无需过度弯腰，适配常规站立操作的人体工学尺寸。最下段为下部柜体，主要容纳增压泵、压力桶、电控板等核心动力与控制组件，底部设计有可调式支撑脚，可根据安装地面的平整度调整设备水平度，避免设备放置不稳产生运行振动噪音，下部柜体的门板采用可拆卸式卡扣结构，无需专用工具即可打开，方便运维人员检修下部的泵体、阀件与电控组件。设计过程中，柜体主体采用1.2mm厚度的冷轧钢板折弯焊接成型，外部做喷塑防锈处理，接触水路的内部区域做防水涂层处理，避免长期潮湿环境下柜体锈蚀，

　　相邻柜体段之间采用定位卡扣加螺栓的连接方式，既保证了装配精度，也方便生产过程中的模块化组装，提升生产装配效率。外形尺寸方面，设备整体为窄面立式结构，占地面积仅约0.2平方米，可适配狭小的墙角、茶水间边角等安装位置，整体高度控制在1.4米左右，既保证了内部足够的组件安装空间，也不会因为高度过高导致顶部运维操作困难，设备背部预留了进水口、排污口、电源接口的标准安装位，进水口采用4分标准水管接口，可直接对接常规市政供水管路，无需额外定制转接头，安装边界要求设备背部距离墙面预留至少10cm的散热与管路安装空间，左右两侧预留5cm以上的检修操作空间，正面预留不小于80cm的操作与开门检修空间，即可满足日常使用与后期运维的空间需求。

　　设备的水路设计采用逐级递进的过滤逻辑，原水进入设备后首先经过初级过滤组件拦截大颗粒泥沙、铁锈等杂质，再经过活性炭组件吸附余氯、异色异味，后续根据配置可选择超滤或反渗透组件做深度净化，最终经过后置滤芯改善出水口感，管路连接采用快插式标准接头，装配时无需复杂的缠生料带、焊接等操作，降低装配难度的同时也减少了管路渗漏的概率，每个过滤滤芯的安装位都设计了独立的止水阀，更换单支滤芯时无需排空整机管路存水，大幅降低后期运维的操作难度与水资源浪费。柜体的边角位置都做了R3圆角处理，避免尖锐边角在人员走动、操作时造成磕碰伤害，设备表面没有多余的外凸结构，整体外观简洁规整，可适配不同装修风格的商用场所，不会显得突兀。在结构强度校核上，柜体的承重横梁采用加厚折弯件，可承受内部装满水的压力桶、满配滤芯的总重量，长期使用不会出现柜体变形、门板错位的问题，底部支撑脚的承重设计单脚可承载50kg以上重量，四个支撑脚完全可以承载整机满水状态下的总重量，避免长期承重导致的支撑脚变形、设备倾斜问题。
