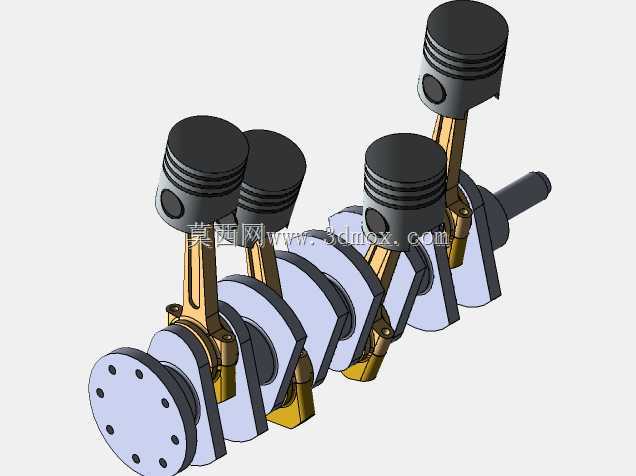

直列四缸发动机曲柄连杆机构结构展示

项目分类:发动机 发布时间:2023-11-23 ID:717081
  • 直列四缸发动机曲柄连杆机构结构展示

  这套直列四缸动力核心结构,主要面向小排量乘用车、小型通用动力机组的动力输出场景,是内燃机中将燃料燃烧热能转化为旋转机械能的核心执行单元,日常在1.0-2.0L排量的家用燃油车、小型固定式发电机组、轻型工程机械动力单元中都能见到同结构的量产应用。从结构功能来看,整套机构的核心作用是承接气缸内燃烧膨胀的气体压力,通过活塞的往复直线运动,经连杆传递转换为曲轴的旋转扭矩,最终向外输出动力驱动负载运行,同时还要配合配气机构、点火供油系统完成整个工作循环的动作配合。设计过程中首先要匹配四缸机的点火间隔特性,直列四缸的曲轴曲柄销按照180度相位差对称布置,能够保证一四缸、二三缸分别同步到达上止点,让整机运转的一阶、二阶惯性力得到较好的平衡,

  相比三缸结构省去了额外的平衡轴设计,在成本控制和运转平顺性之间取得了不错的平衡。活塞部分采用了典型的汽油机活塞结构,顶部的环槽分别布置气环与油环,气环负责密封燃烧室的高压燃气,避免压缩、做功行程的气体泄漏影响缸压,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳与烧机油问题;活塞销采用全浮式设计,工作状态下可在活塞销座与连杆小头衬套之间自由转动,保证磨损均匀,降低局部接触应力。连杆作为传力的中间部件,杆身采用工字形截面设计,在保证足够的抗拉、抗压强度与抗弯曲刚度的前提下,尽可能降低往复运动的质量,减少高速运转时的惯性载荷,连杆大头采用剖分式结构,通过连杆螺栓与曲轴的曲柄销连接,

  轴瓦表面的减磨合金层能够降低运转过程中的摩擦阻力,同时承受交变的冲击载荷。曲轴部分采用整体式锻造结构,四个曲柄销、五个主轴颈的布置方式,让每个曲柄销两侧都有主轴颈支撑,大幅提升曲轴的抗弯刚度,减少高转速下的曲轴挠曲变形;曲轴前端预留了皮带轮、正时齿轮的安装接口,后端则预留了飞轮连接法兰,安装时需要保证主轴颈与缸体主轴承座的同轴度公差控制在0.02mm以内,轴向间隙控制在0.1-0.3mm区间,避免运转过程中出现卡滞、窜动问题。整套机构的安装边界需要匹配直列四缸缸体的缸心距参数,活塞的行程决定了整机的排量基础,连杆长度与曲柄半径的比值通常控制在3.2-4之间,比值过小会增加活塞侧压力加剧缸壁磨损,比值过大则会增加整机的整体高度,

  影响动力舱的布置空间。实际应用中,这套结构的运转平顺性能够覆盖家用车常用的1000-6000rpm转速区间,动力输出线性,维护成本较低,是目前民用动力领域应用最广泛的内燃机结构形式之一,建模过程中完整还原了各部件的装配关系,能够直观展示四缸机工作时活塞往复、曲轴旋转的动作逻辑,可用于结构教学、原理演示以及同类型动力的设计参考,帮助设计人员快速理解曲柄连杆机构的配合公差、运动干涉检查要点,在新机型开发初期快速完成核心运动部件的方案验证,减少后续物理样机的试错成本。
