直列四缸内燃机内部结构三维数模

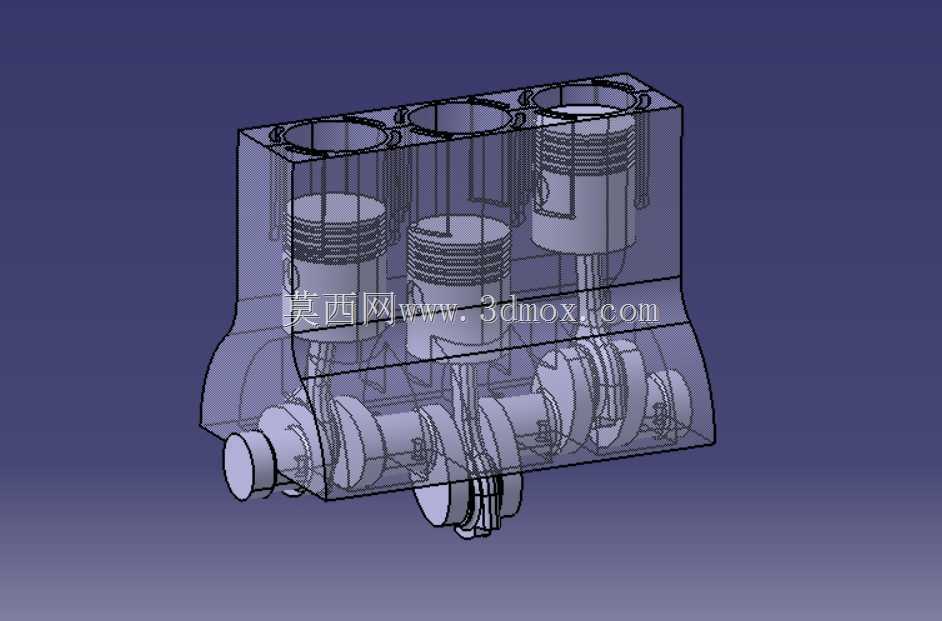

　　这套直列四缸动力装置的三维数模，完整还原了往复式内燃机核心的运动副与装配关系，在小型乘用车、通用发电机组、小型工程机械的动力单元前期选型、结构教学、逆向校核场景中都能直接作为结构参考使用。从实际工程落地的角度看，这类直列布局的动力单元相比V型、水平对置布局，缸体沿曲轴轴向一字排开的结构大幅简化了缸体铸造工艺、配气机构的布置路径，也降低了后期运维的拆装难度，是小排量动力场景中应用占比最高的结构形式。数模中完整呈现了活塞组件与气缸壁的配合边界：每个活塞的环槽位置、活塞销的安装孔位都做了等比例还原，活塞裙部的型线预留了热膨胀间隙，能直观看到往复运动过程中活塞与缸壁的接触区域，这部分结构直接决定了动力单元的窜气量、机油消耗率与运行寿命，

　　在做改型设计时可以直接参考这套配合尺寸的比例关系调整缸径参数。曲轴部分采用了全支撑的设计思路，每个连杆轴颈两侧都设置了主轴颈支撑，对应直列四缸1-3-4-2的发火顺序，平衡重的布置位置刚好抵消往复运动产生的一阶、二阶惯性力，从数模的透明剖视视角可以清晰看到连杆大头与连杆轴颈的装配关系、轴瓦的安装限位结构，这部分的尺寸边界直接影响曲轴的动平衡精度与运行噪音水平，在做配套离合器、变速箱输入轴的匹配设计时，可以直接提取曲轴输出端的安装法兰尺寸、轴向定位基准作为设计输入。缸体部分采用了集成式的设计思路，数模中可以看到缸体与上曲轴箱为一体化结构，冷却水套的流道围绕每个气缸周向布置，既保证了气缸工作区域的均匀散热，也提升了缸体整体的结构刚度，

　　避免螺栓预紧力、燃烧爆发压力作用下出现缸体变形导致的漏气、漏水问题。从安装边界来看，这套直列四缸结构的整机沿曲轴轴向的长度尺寸、缸体两侧的发动机悬置安装点位、油底壳的下部轮廓都做了准确还原，在做整车动力舱布置、发电机组机架设计时，可以直接导入数模做干涉检查，提前规避管路、线束与机体的运动干涉问题。数模中还还原了曲柄连杆机构的完整运动逻辑：活塞的上下直线运动通过连杆转化为曲轴的旋转运动，每个气缸的工作行程错开180度曲轴转角，保证动力输出的连续性，在做教学演示或者运动仿真时，可以直接基于这套数模添加运动副约束，直观展示进气、压缩、做功、排气四个冲程的部件运动状态，不需要重新搭建基础结构。不同于只做外观展示的外观数模，

　　这套结构数模对内部的配合间隙、安装定位关系都做了符合工程实际的还原，比如活塞销与活塞销座、连杆小头的配合公差带对应的间隙比例，连杆大头的剖分面定位结构，曲轴前后端的密封结构安装位置，这些细节都是实际产品开发中需要反复校核的部分，能帮助结构设计人员快速理解直列内燃机的核心结构逻辑，减少前期方案阶段的基础建模工作量。在做通用动力配套时，这类直列四缸结构的动力输出特性偏向中低转速的大扭矩输出，适配小型装载机、固定式泵站、备用发电机组这类对动力可靠性要求高、运维条件有限的场景，数模中呈现的结构细节也对应了这类场景的设计需求：结构简单易维护、零部件通用化程度高、对安装空间的要求规整，不需要为特殊结构预留额外的布置空间。
