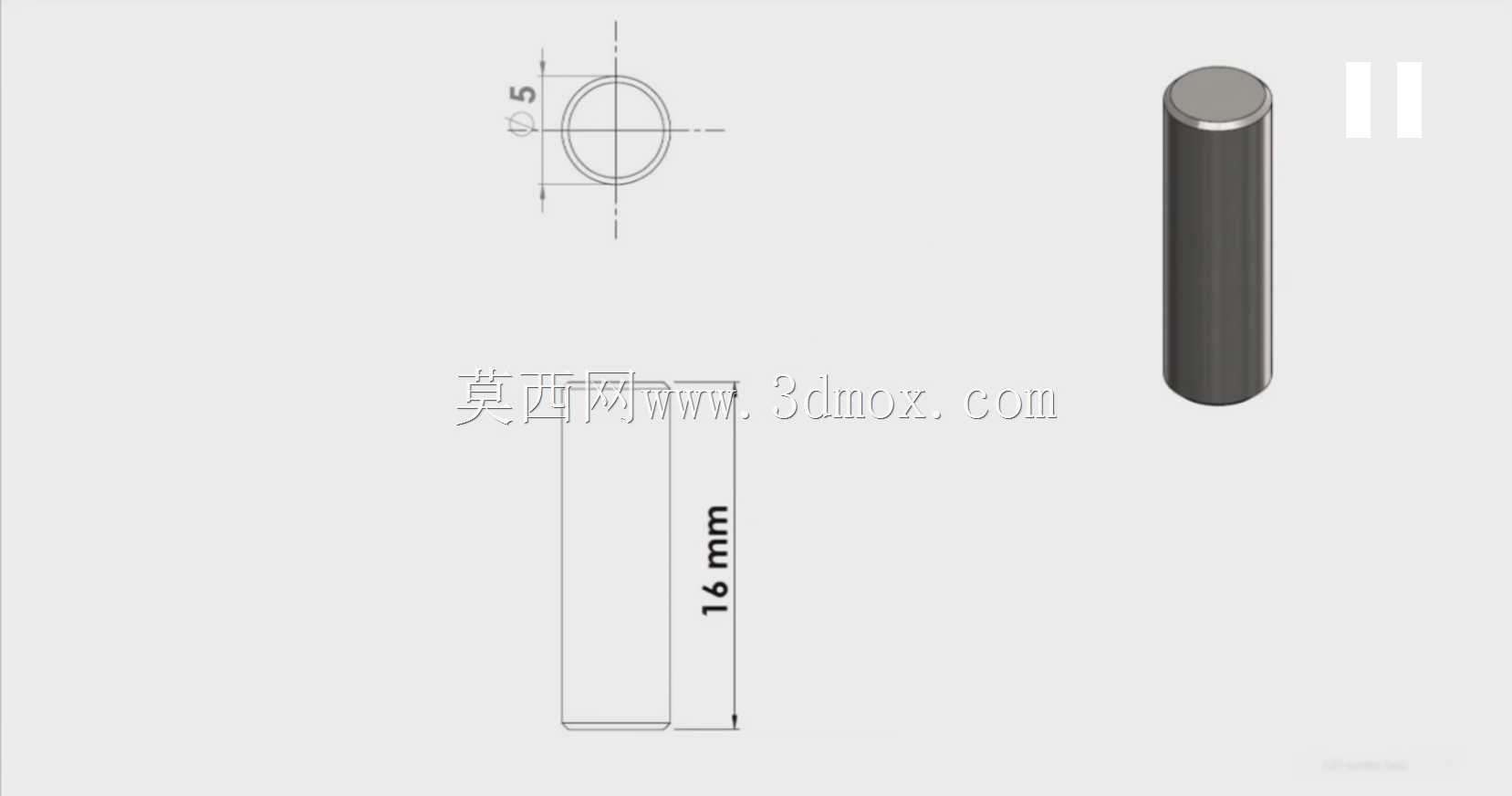

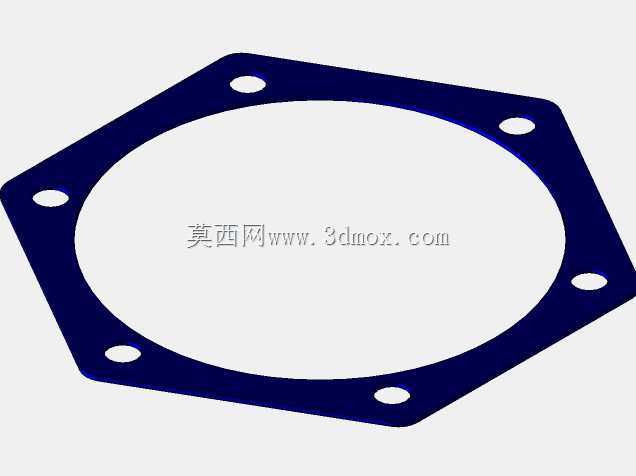

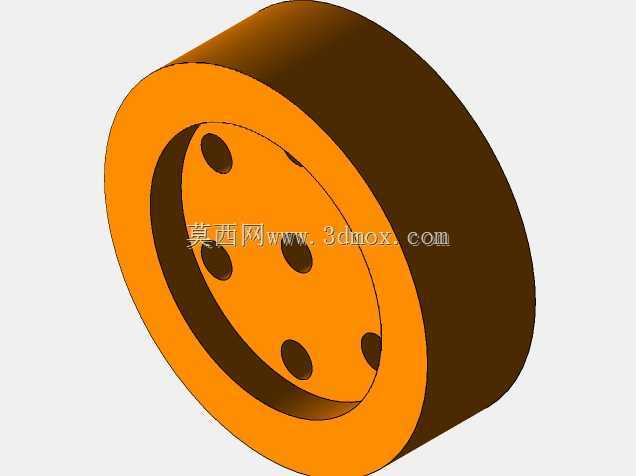

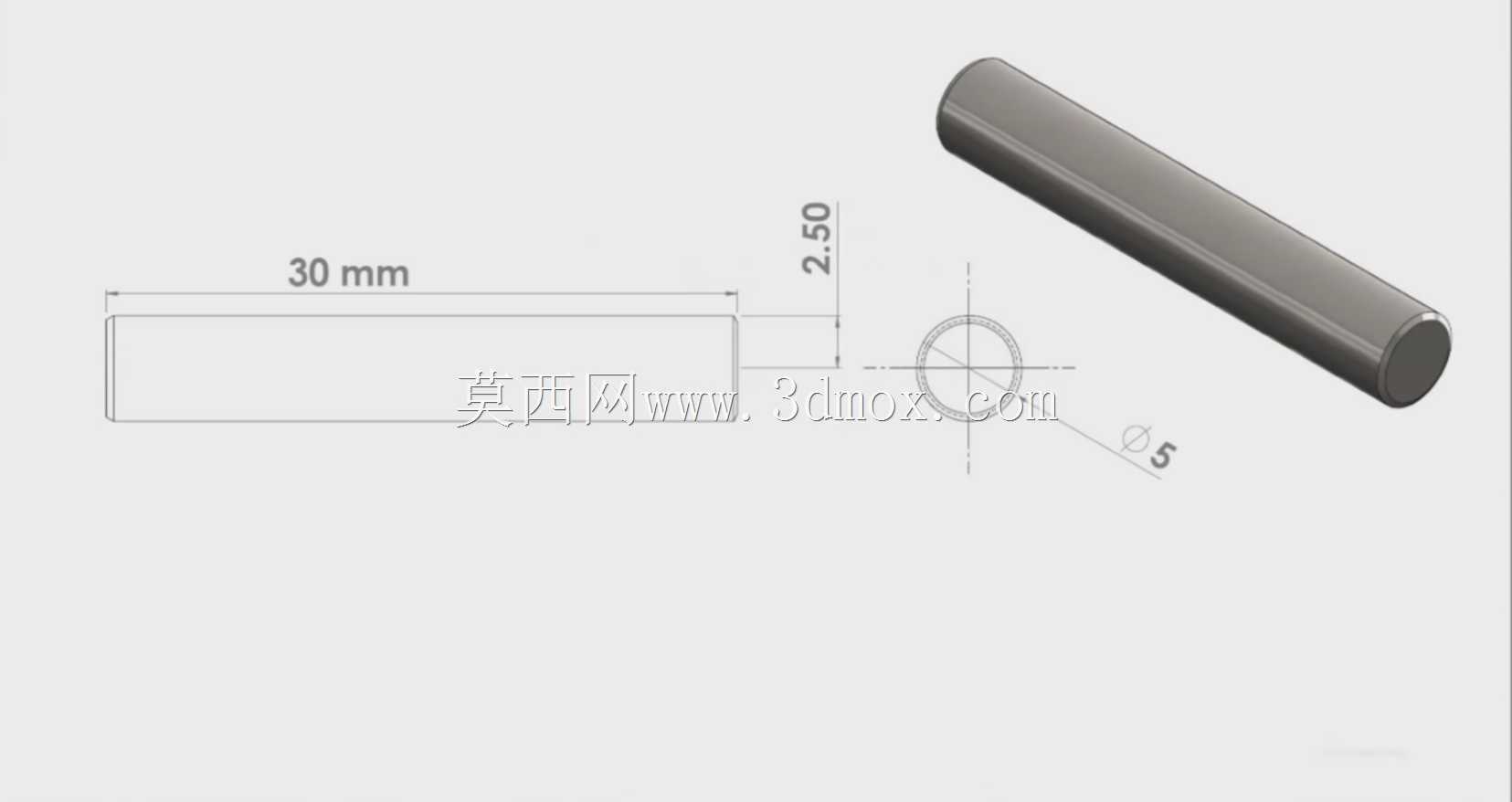

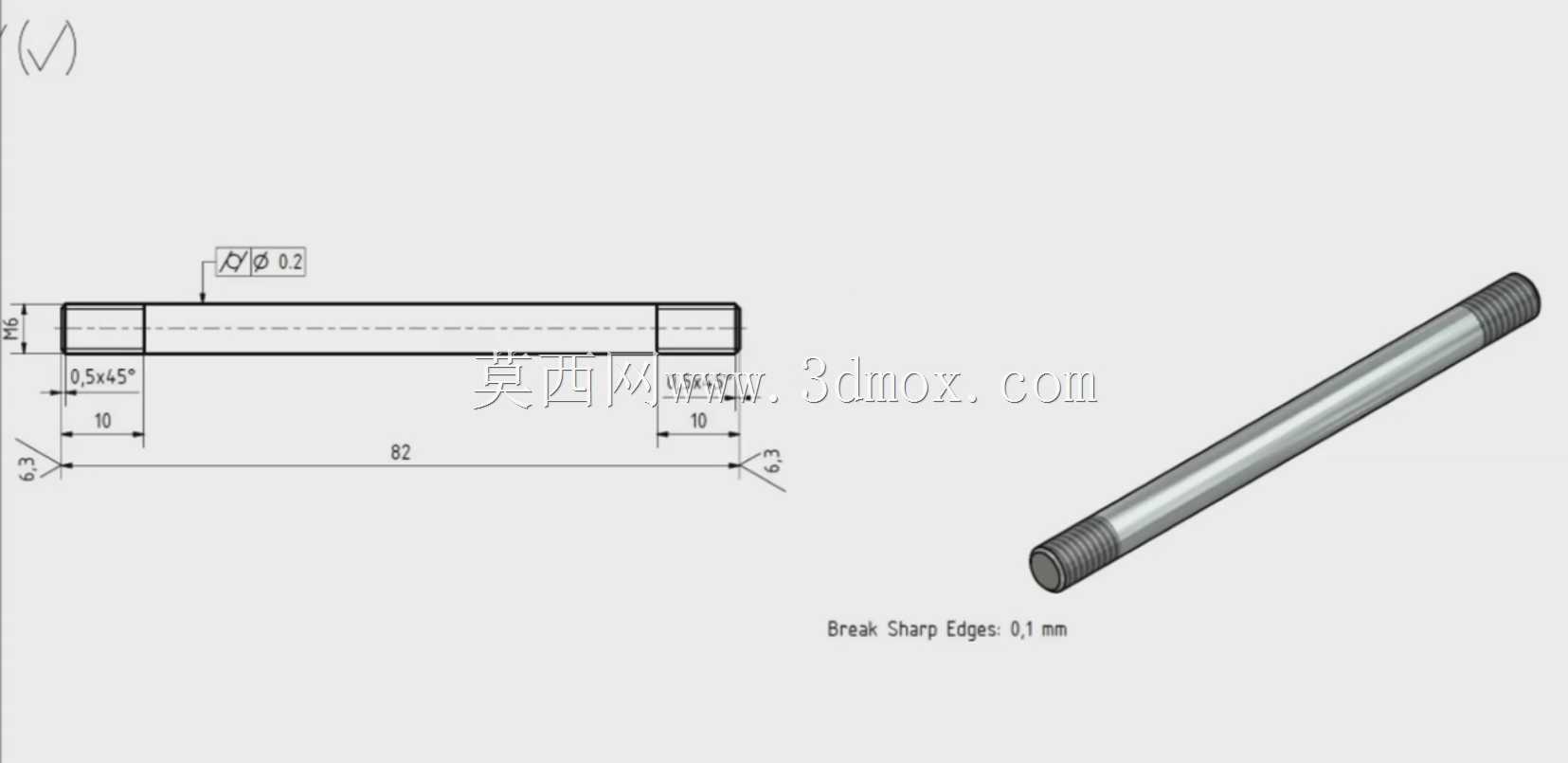

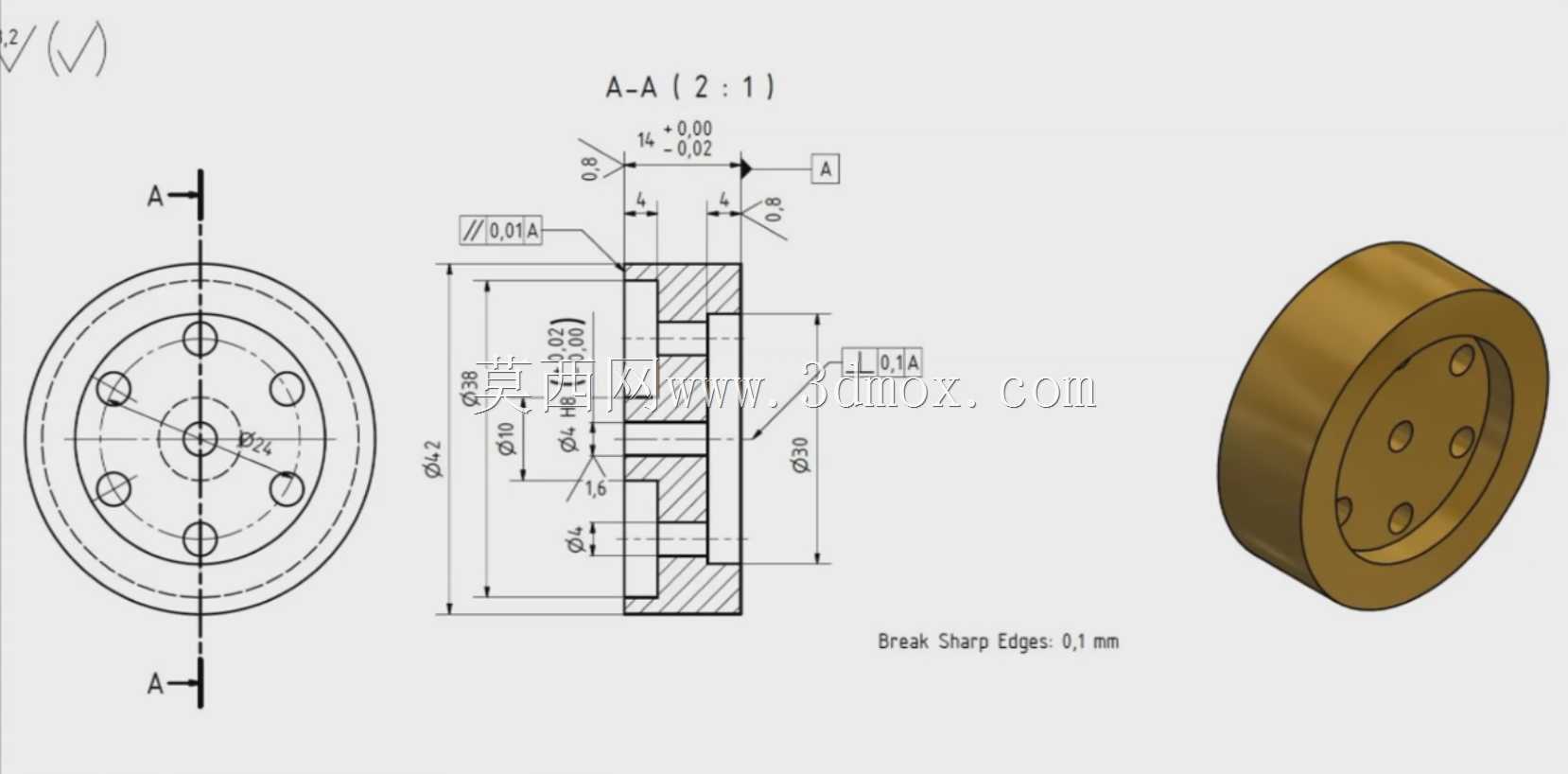

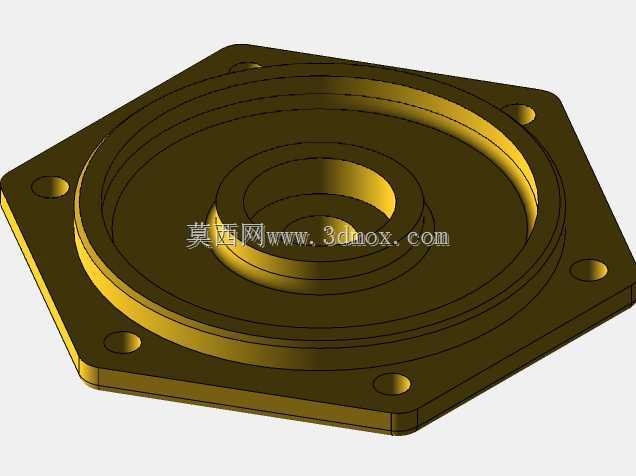

星型排布多缸径向动力装置结构

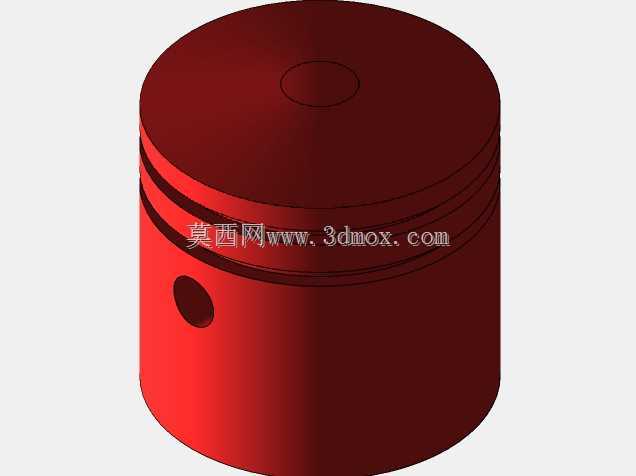

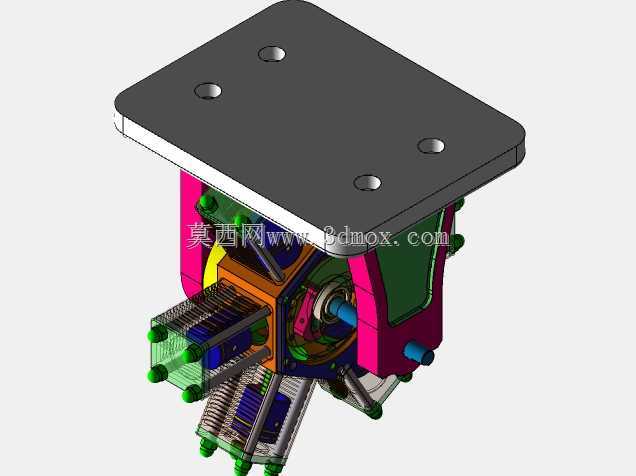

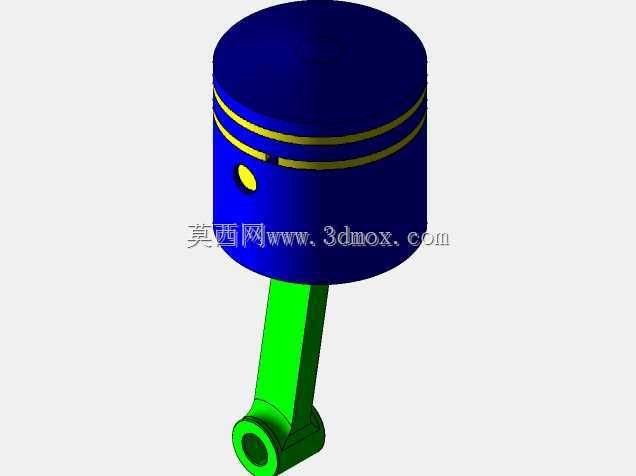

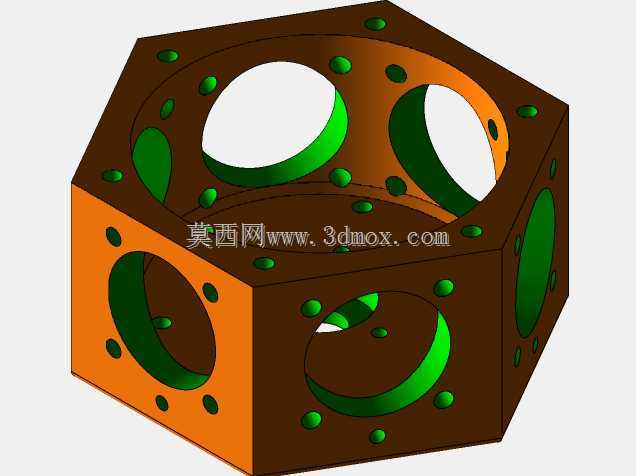

　　这类径向排布的多缸动力结构，最早在航空活塞动力领域得到规模化应用，凭借单曲轴带动多缸做功的紧凑布局，在相同排量下能大幅缩减动力单元的轴向尺寸，适配早期螺旋桨飞行器的前部安装空间需求，后续也在小型固定式动力机组、特种作业装备的动力源场景中得到延伸使用。从实际功能逻辑来看，该结构通过围绕中心曲轴呈放射状均匀布置的气缸单元，将各缸活塞的往复直线运动通过连杆机构同步传递至中心曲轴，转化为旋转扭矩输出，相比直列排布的同缸数动力单元，曲轴的受力均衡性更优，运转过程中各方向的惯性力可通过对称缸体的运动实现部分自平衡，能有效降低动力输出端的振动幅值，减少配套减震结构的设计冗余。

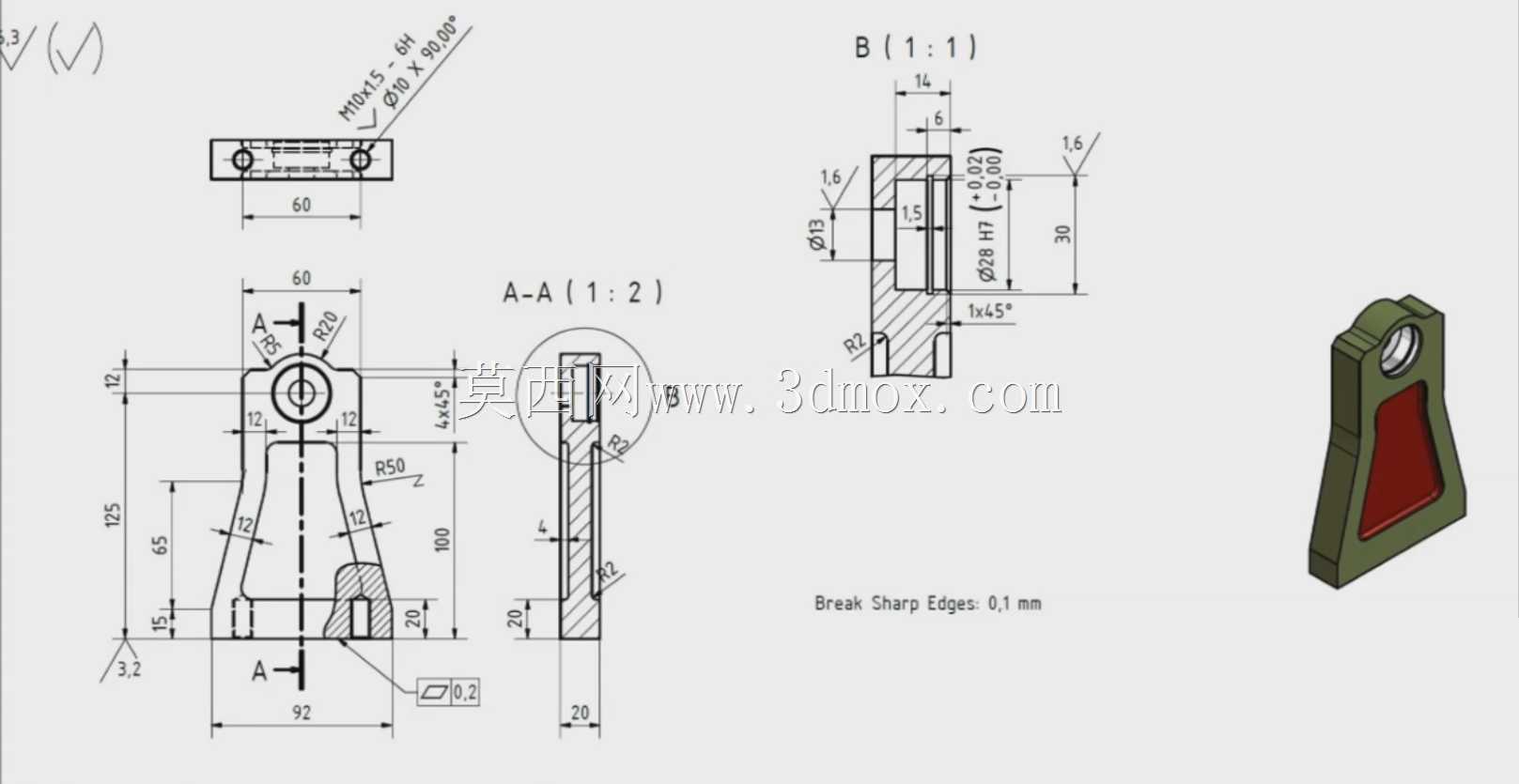

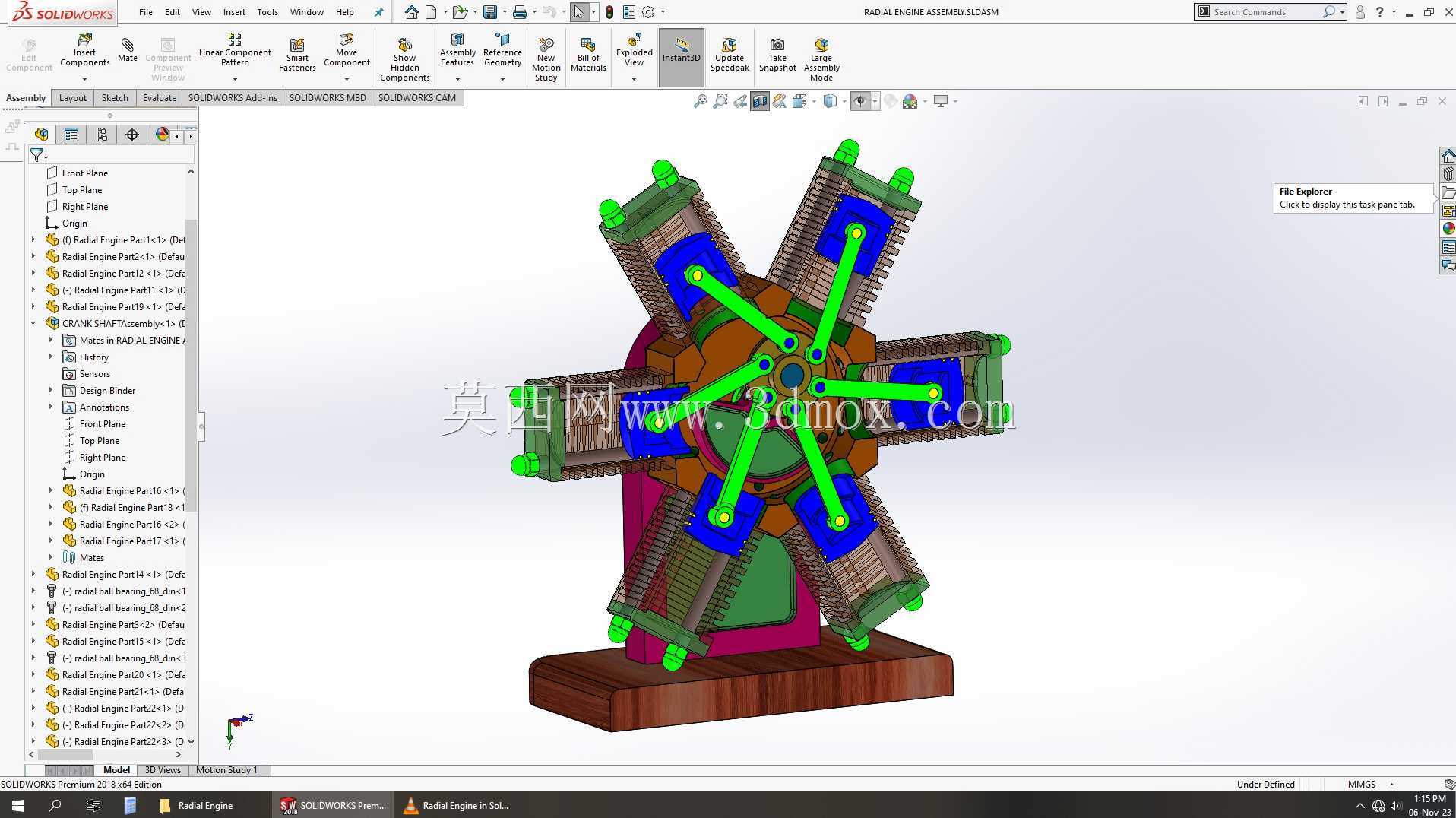

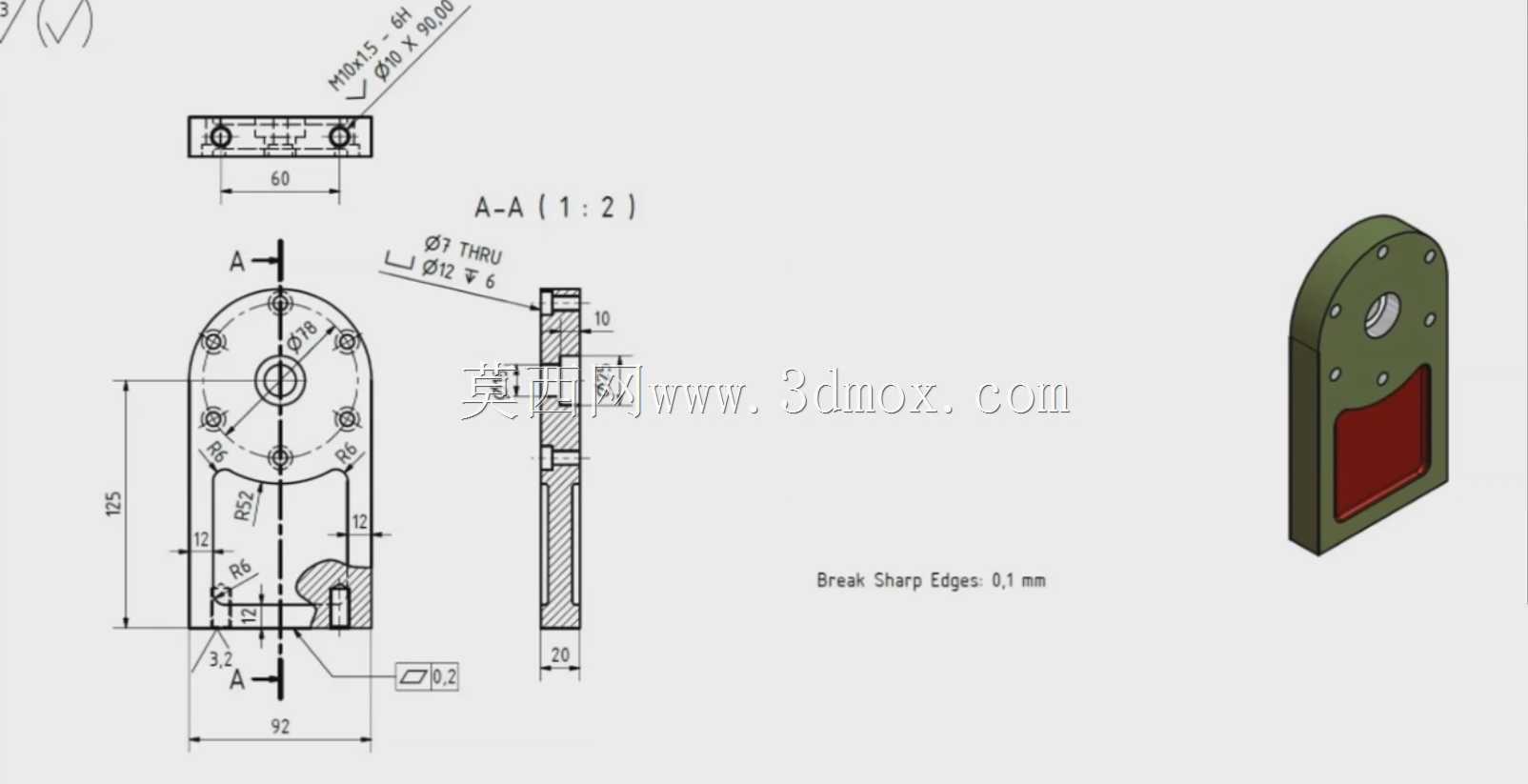

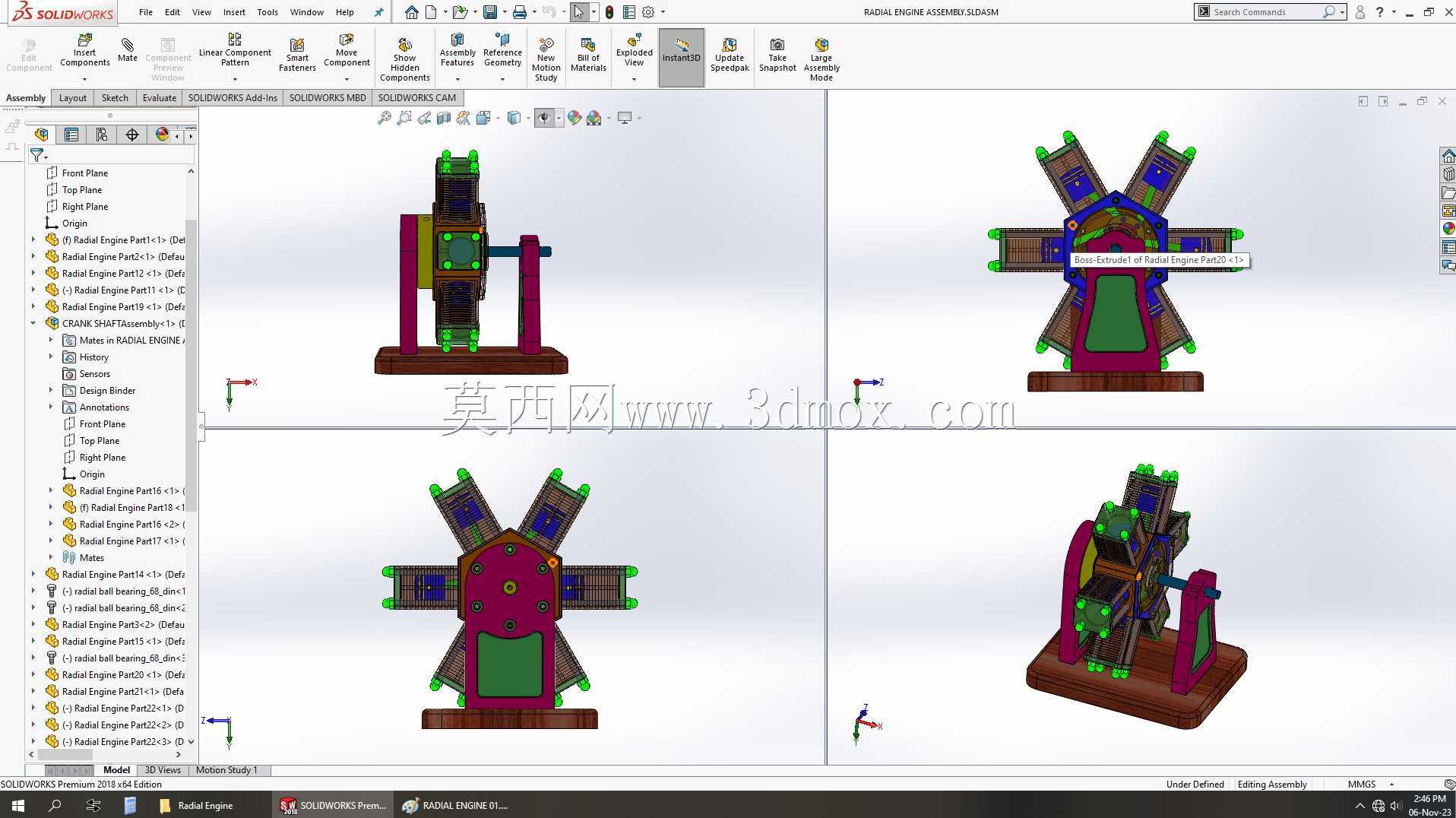

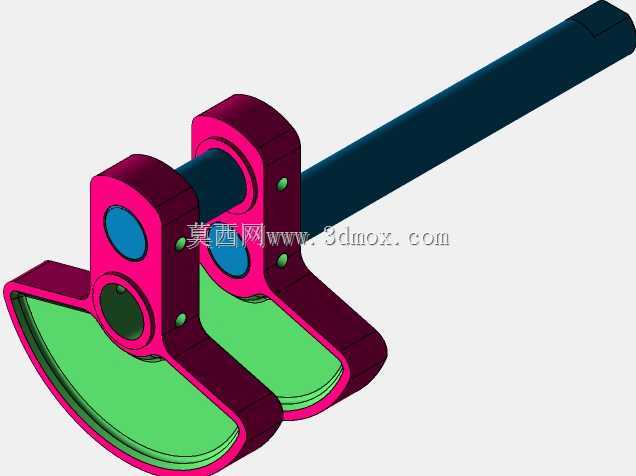

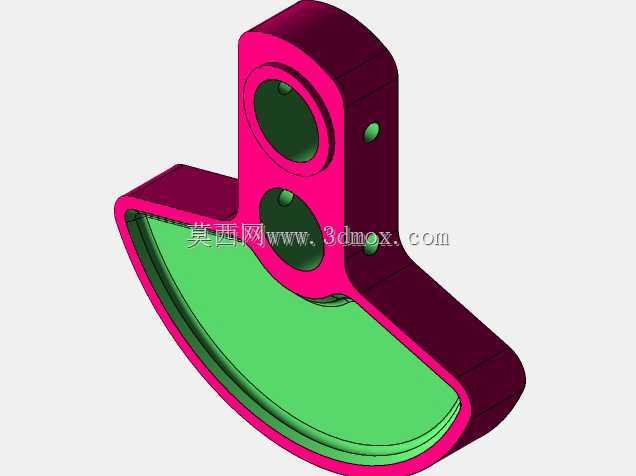

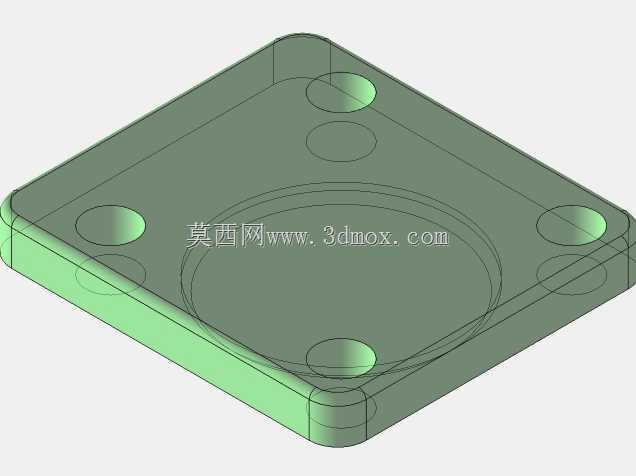

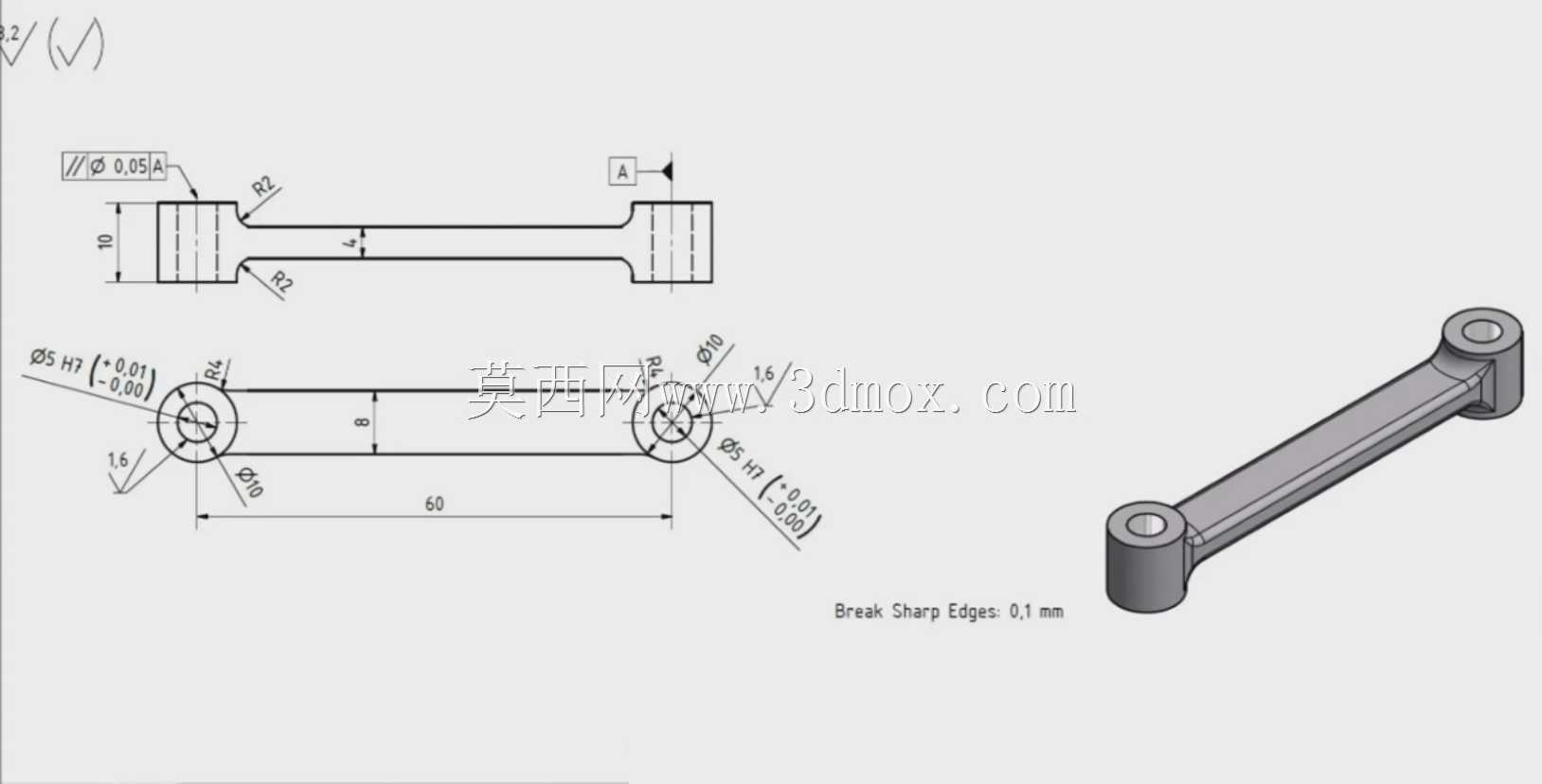

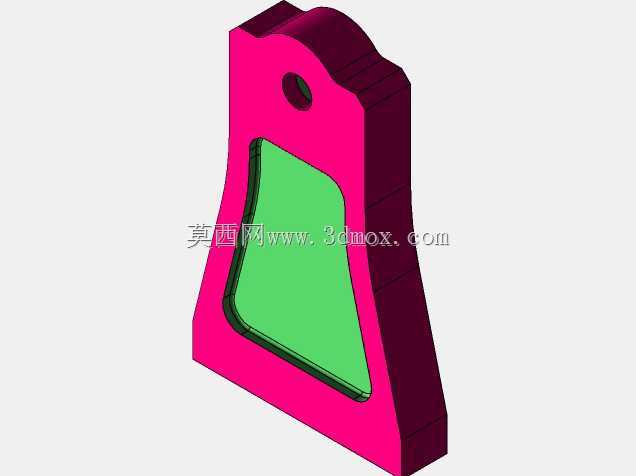

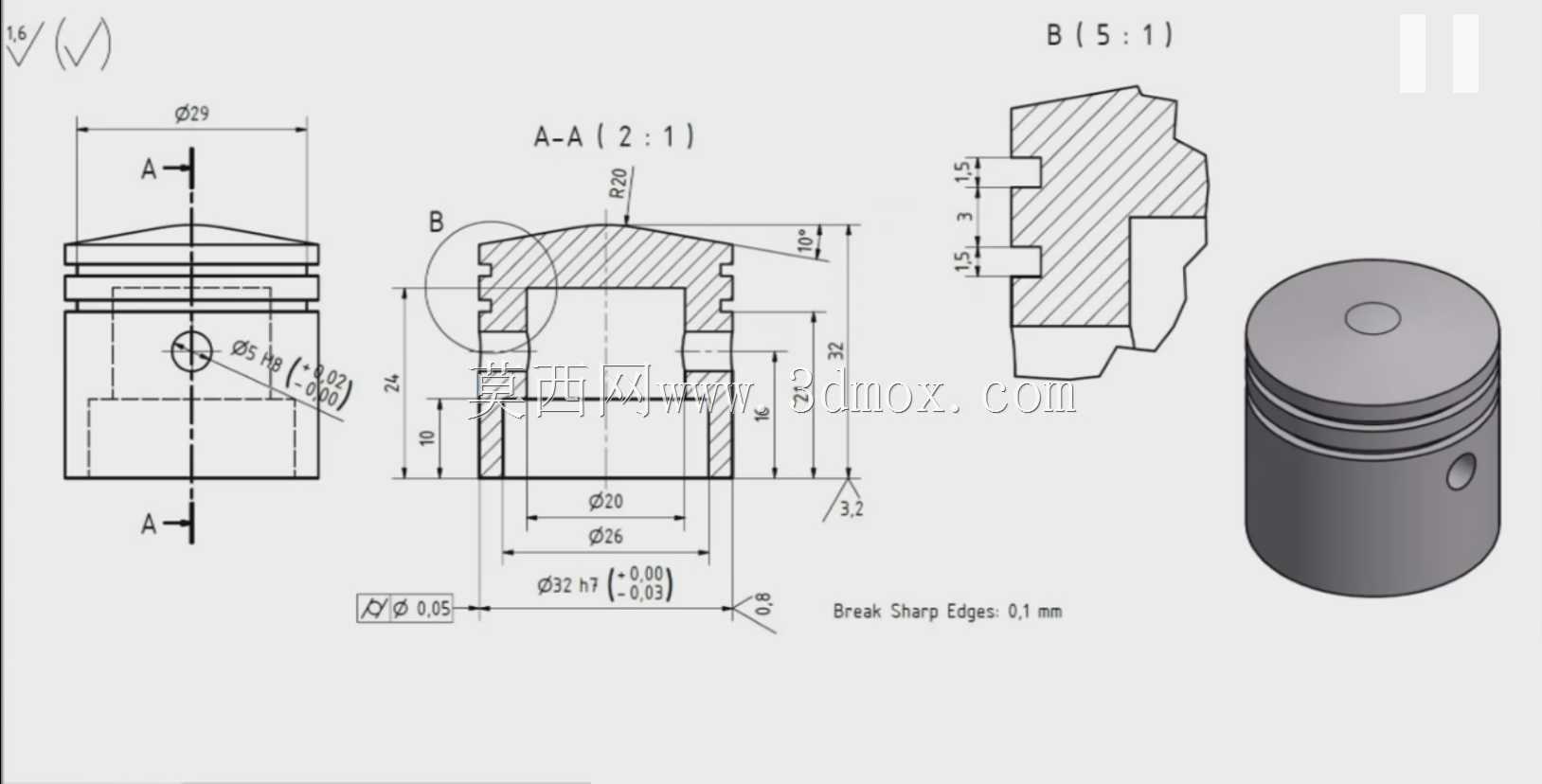

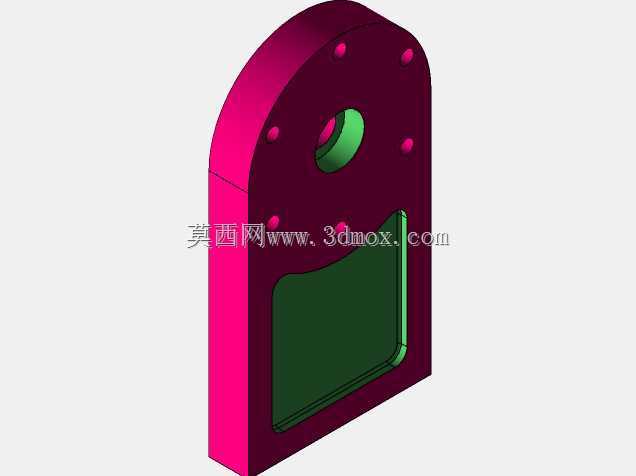

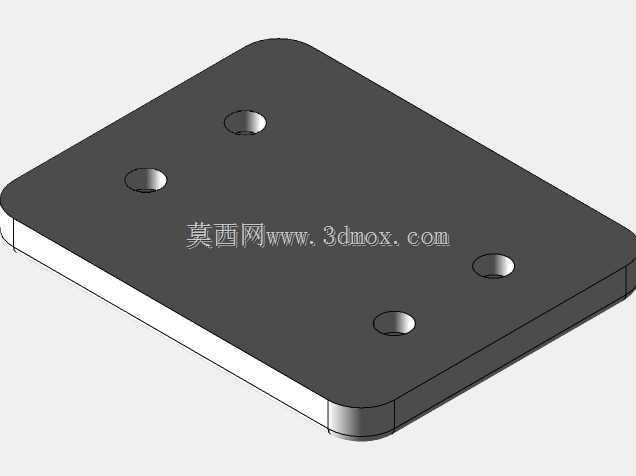

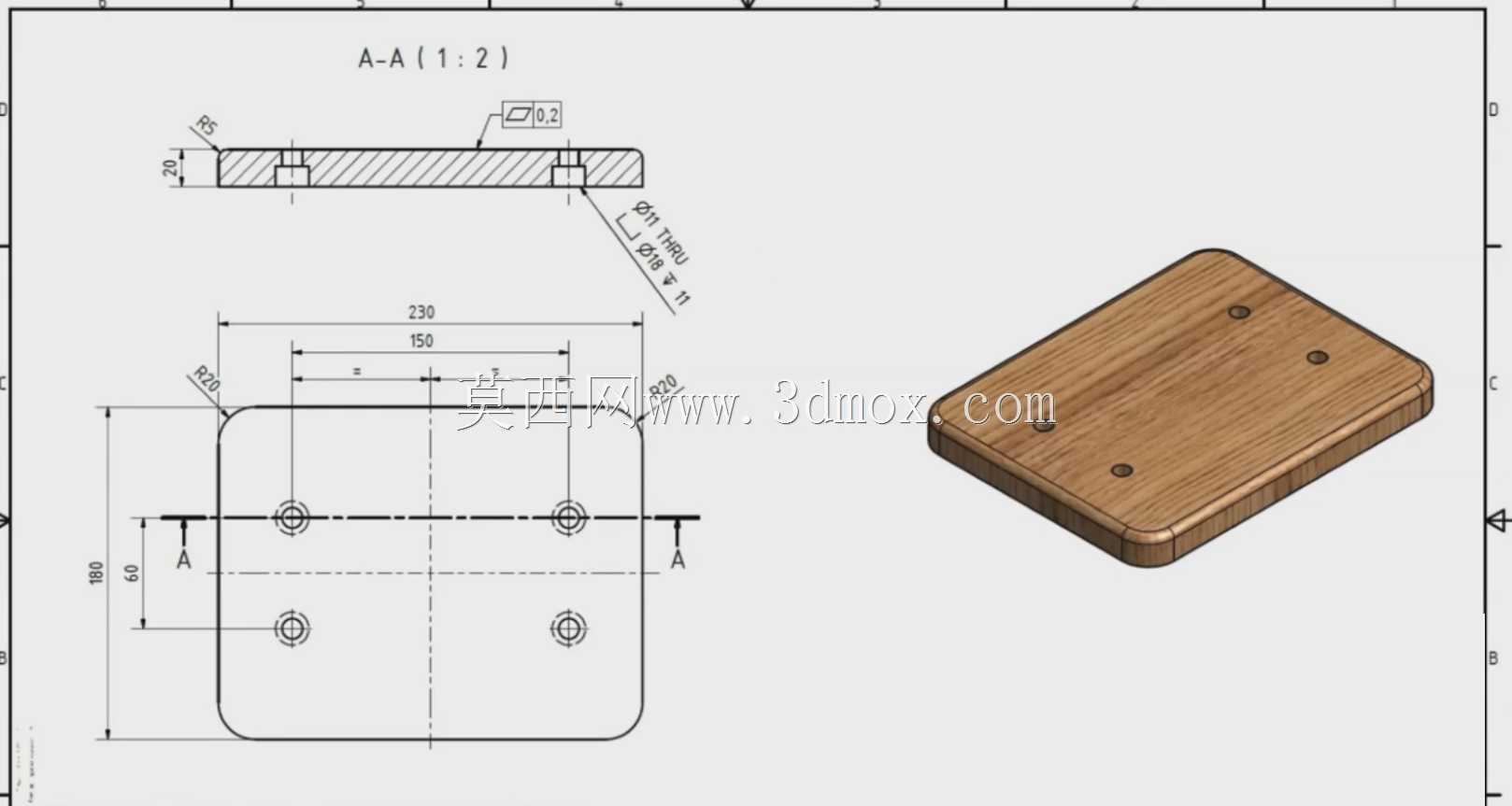

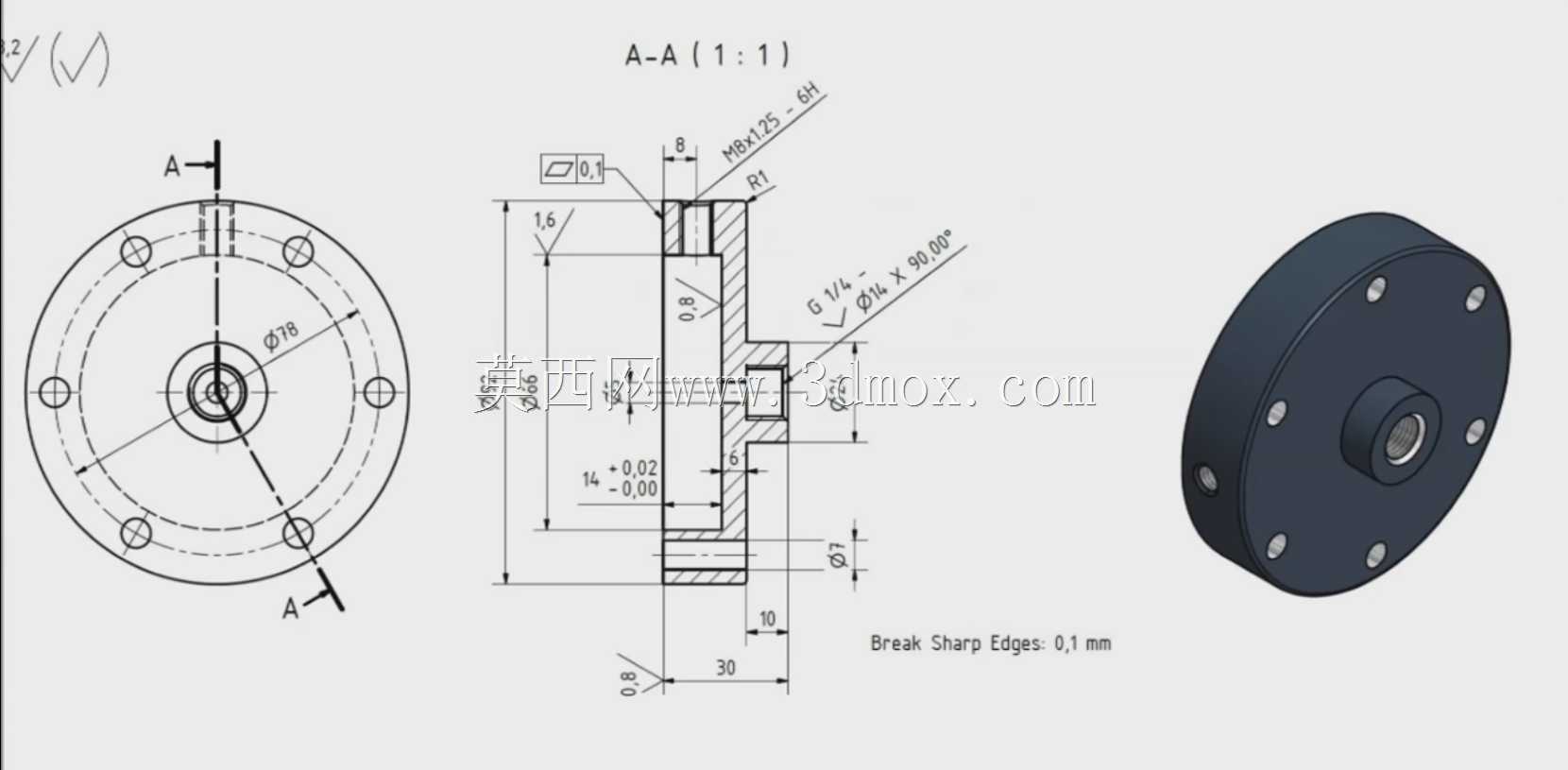

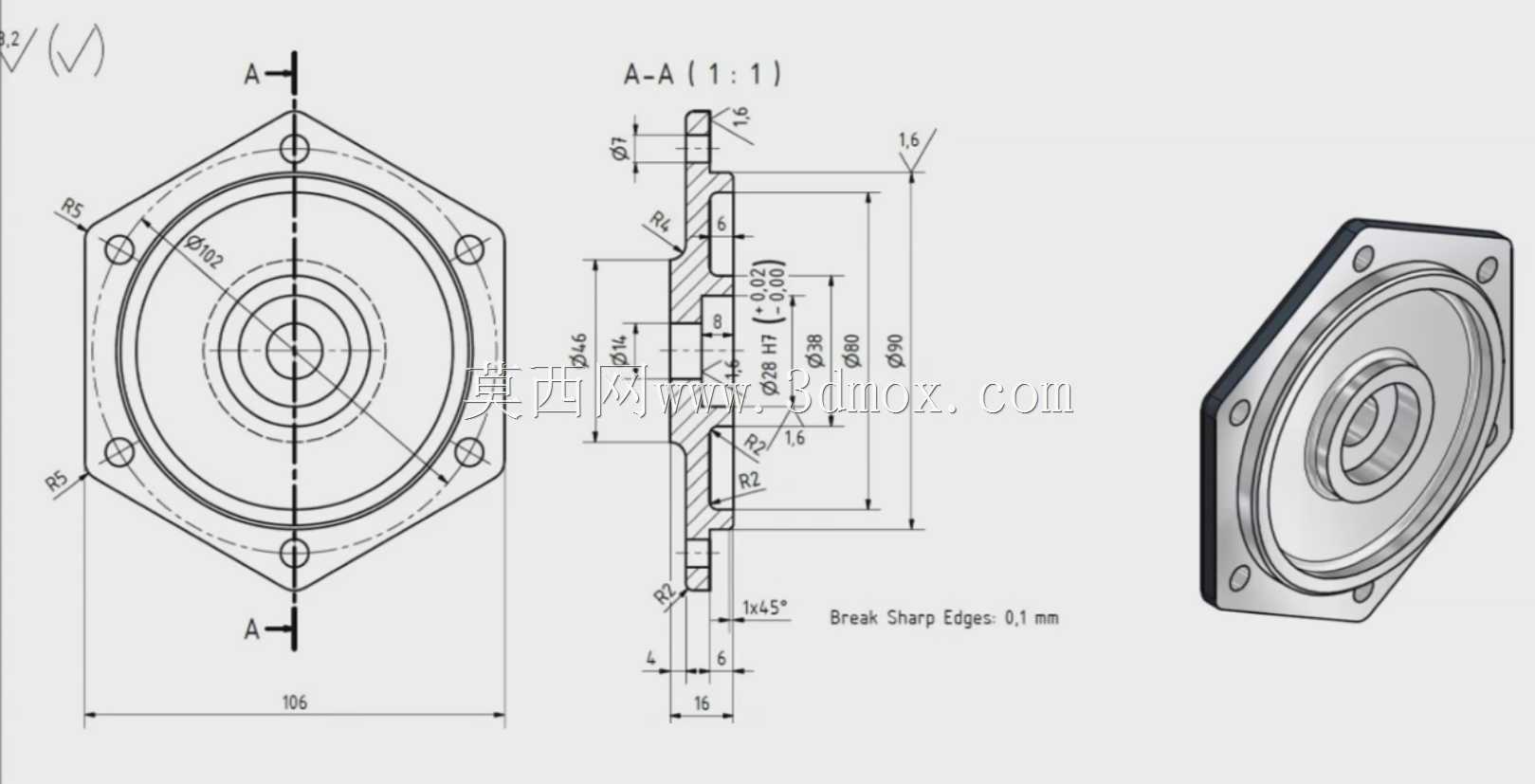

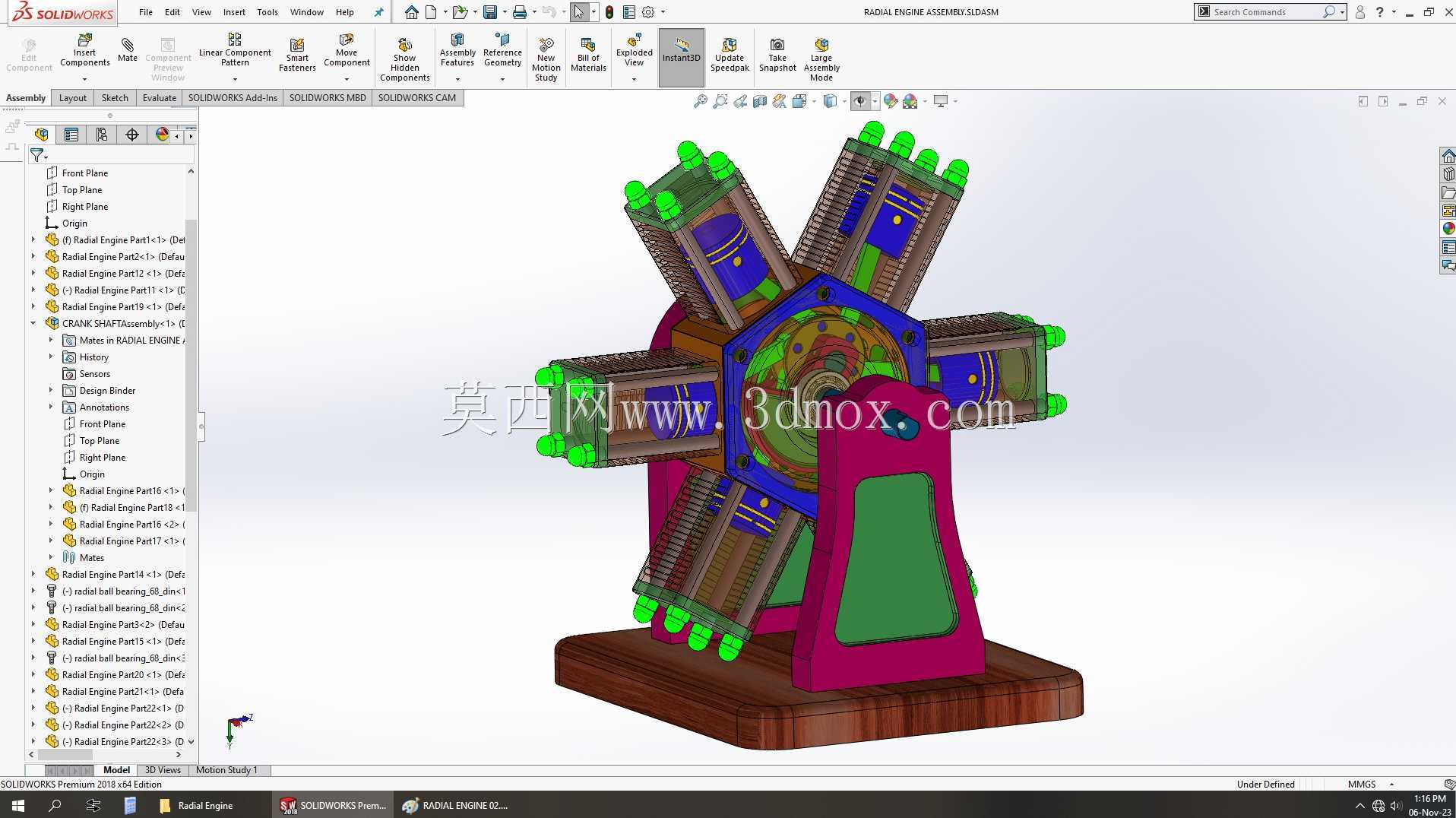

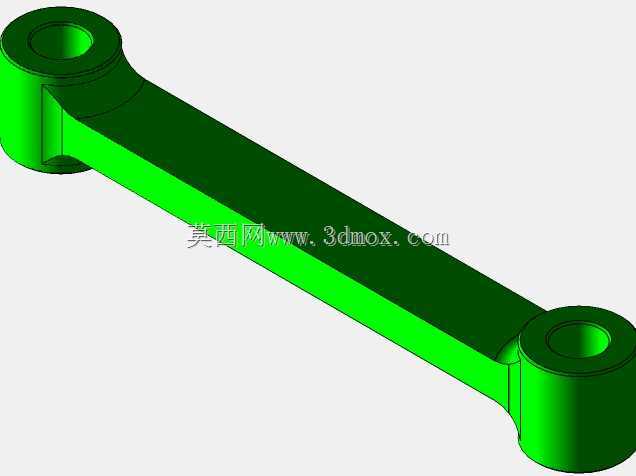

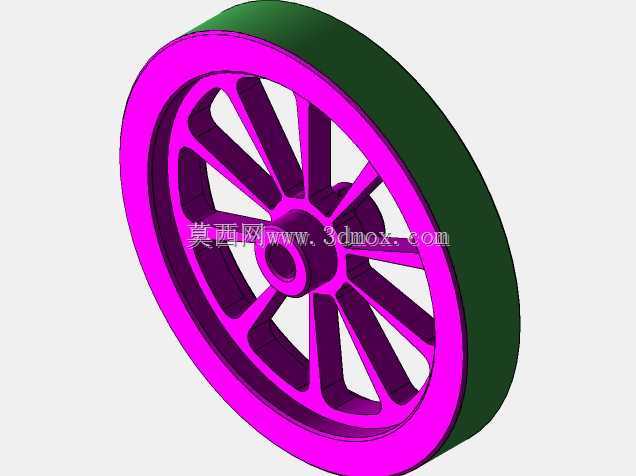

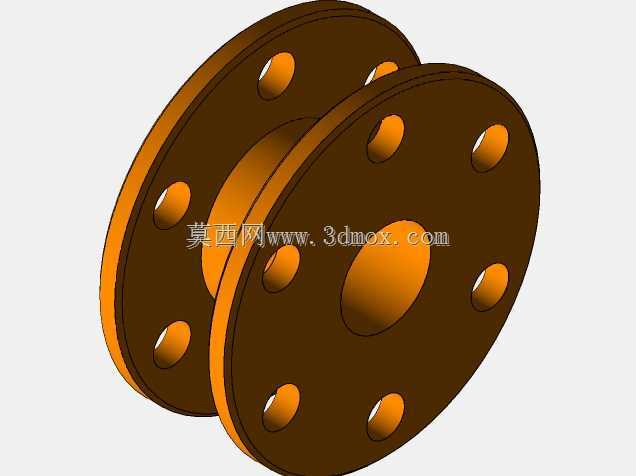

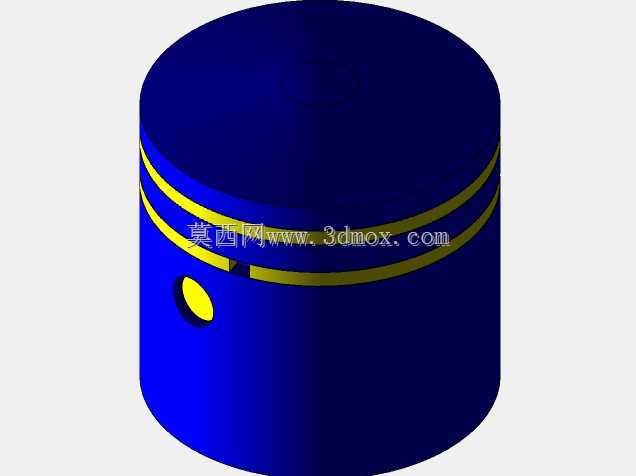

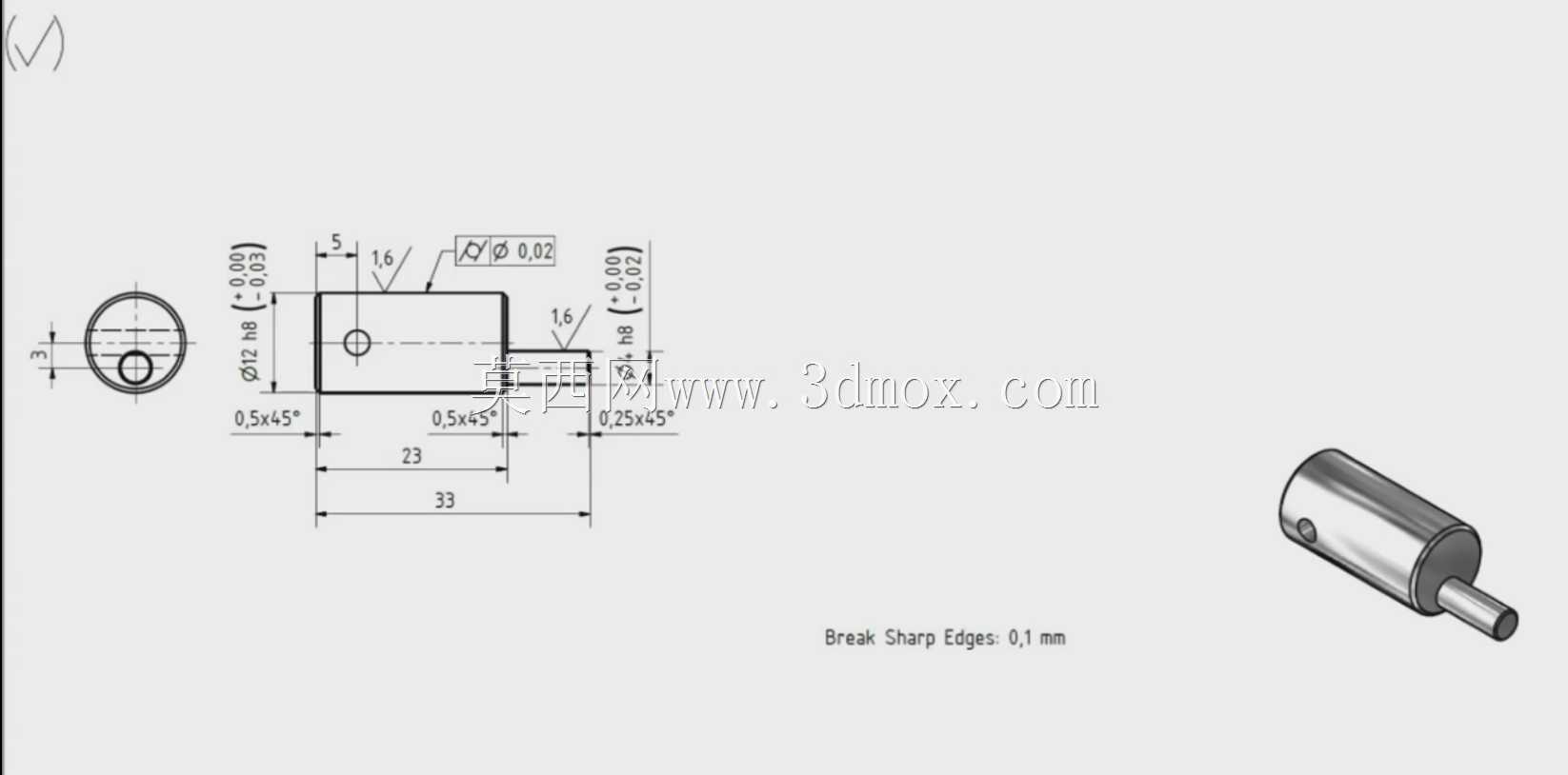

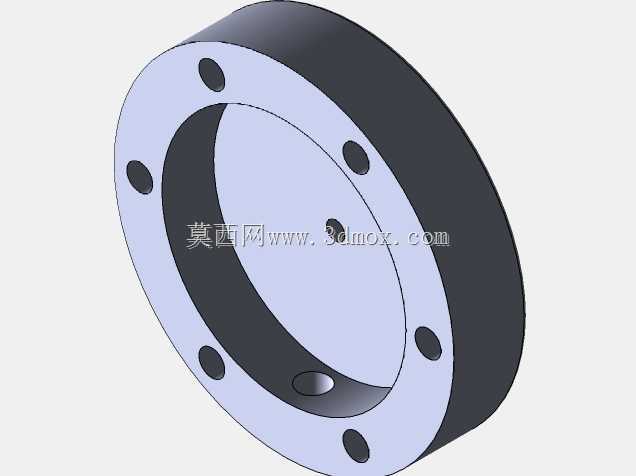

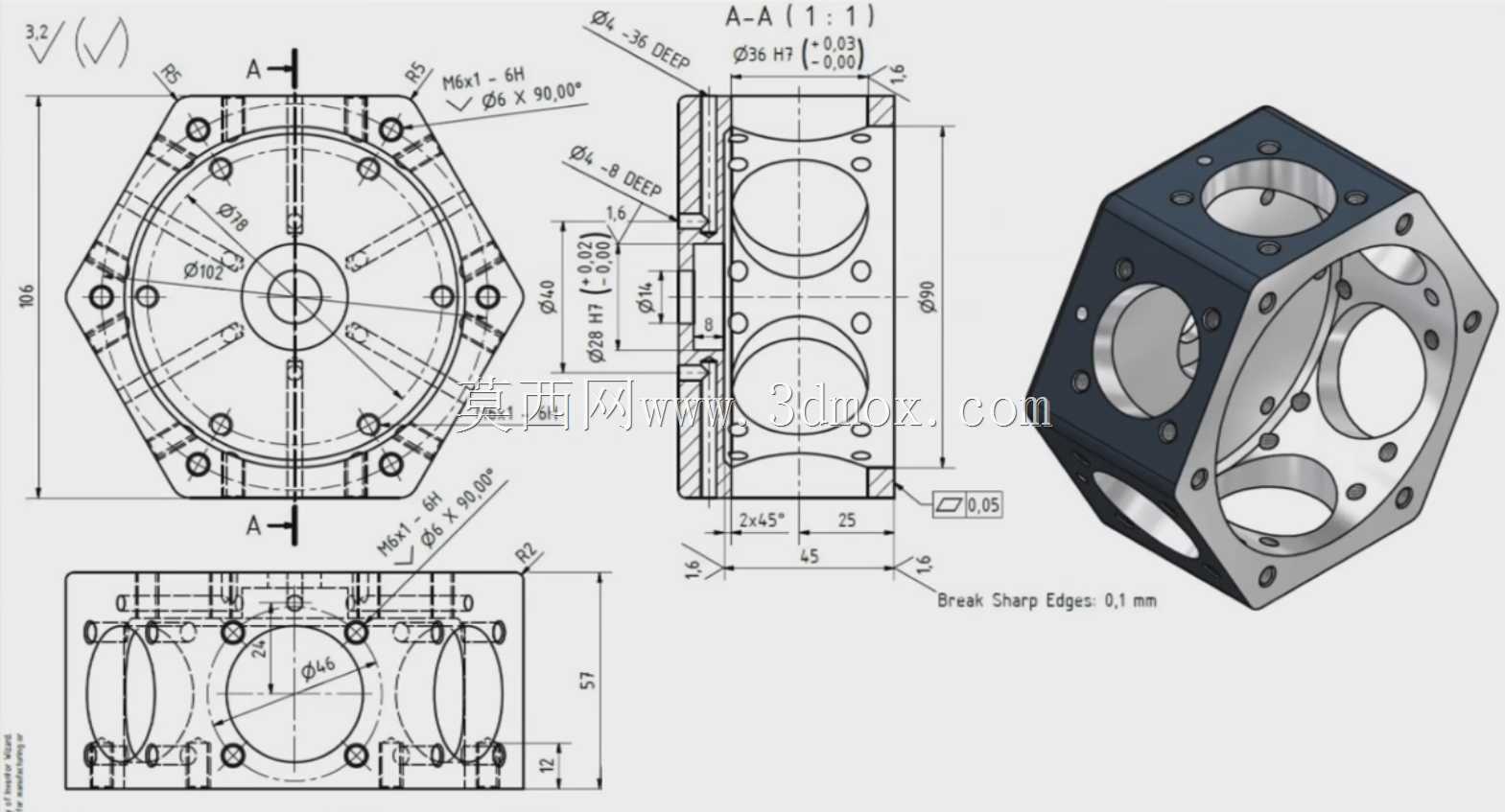

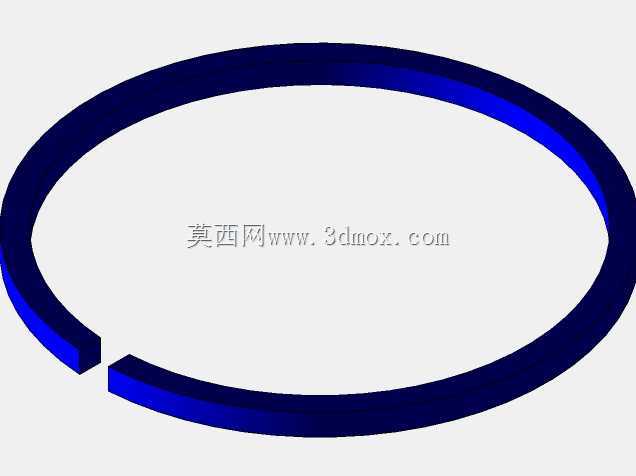

　　设计过程中首先需要匹配各气缸的中心夹角，保证各缸的做功冲程按照预设的点火顺序均匀错开，避免出现动力输出的扭矩波动断层，同时要兼顾连杆与曲轴曲柄销的连接空间，放射状排布的结构决定了所有连杆的大端需要共同配合在同一曲柄销位置，这就需要在建模阶段反复校核连杆摆动过程中的运动干涉边界，既要保证连杆在活塞上下止点全行程内的摆动角度不与相邻缸体、缸盖结构发生碰擦，也要控制活塞在气缸套内的侧向推力处于合理区间，降低缸套的偏磨风险。从安装边界来看，该结构配套了一体式铸造支撑底座与立式支撑臂，底座采用宽面平底设计，可通过底部的安装孔位直接固定在测试台架或配套设备的安装基面，支撑臂的上部设置曲轴轴承安装位，承担曲轴运转过程中的径向与轴向载荷，整体结构的径向尺寸围绕中心曲轴向外均匀扩展，安装时需要预留足够的周向散热空间，保证各缸体的散热鳍片能与周边空气充分接触，避免连续高负荷运转时出现局部过热问题。

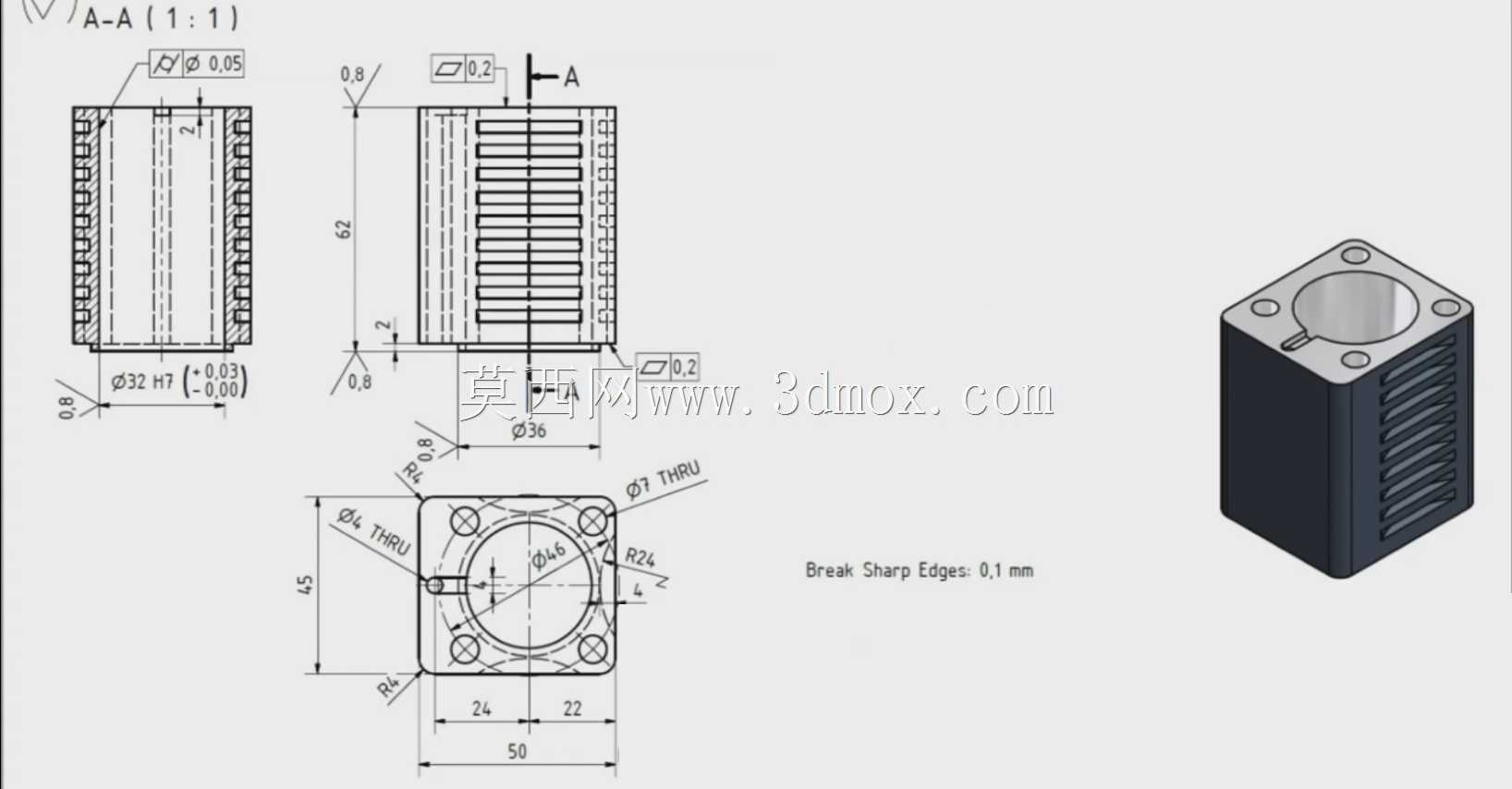

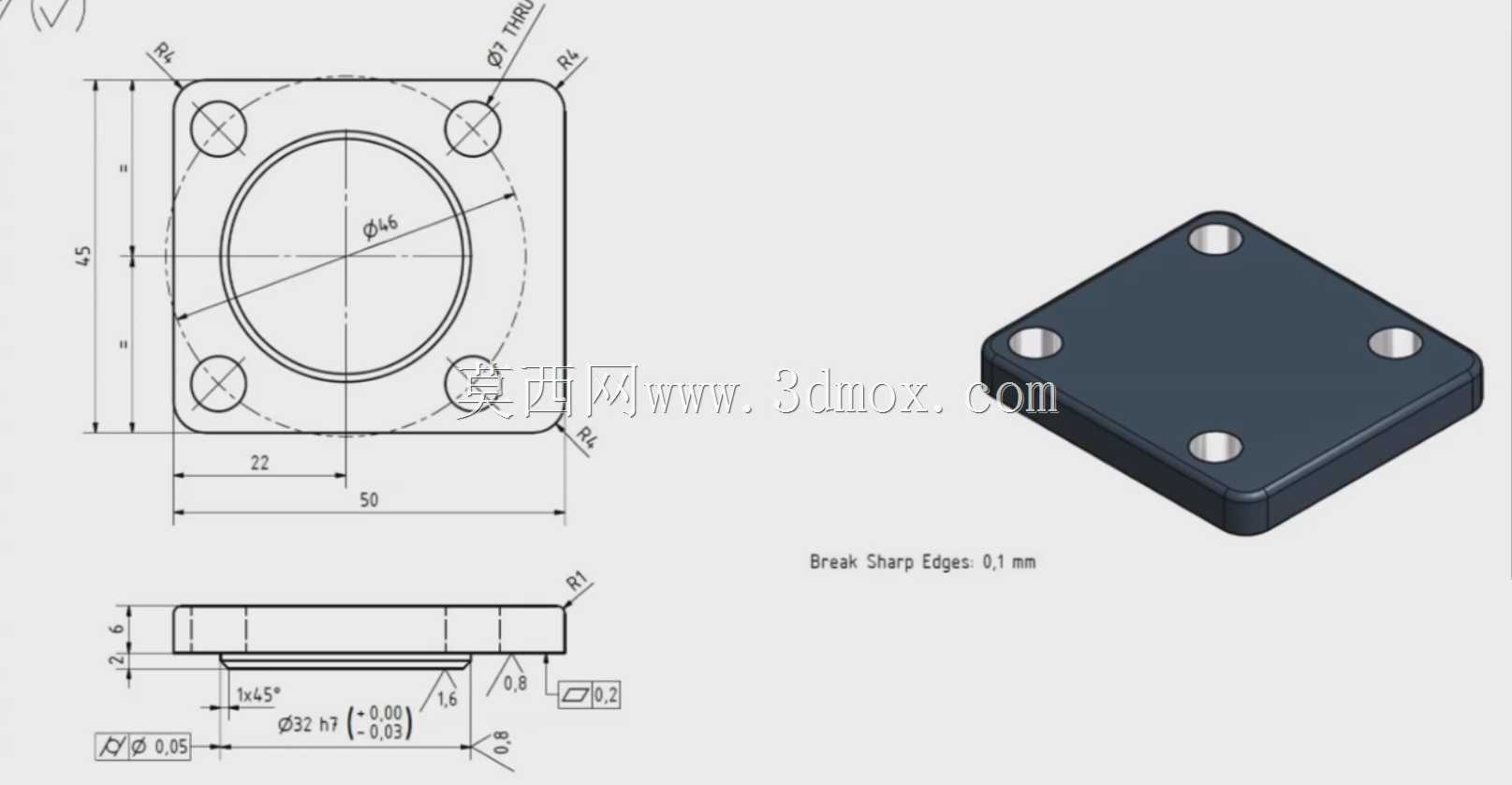

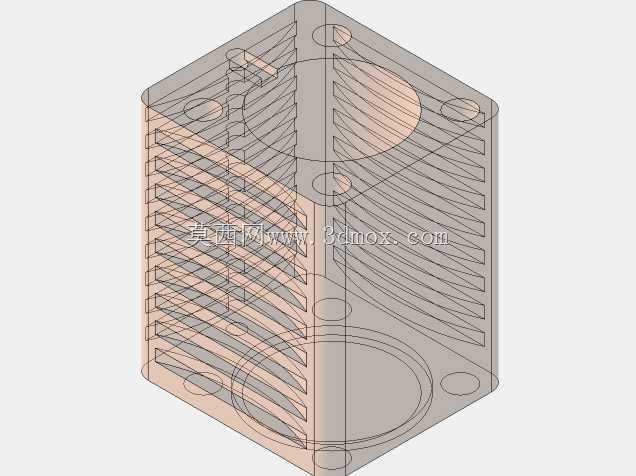

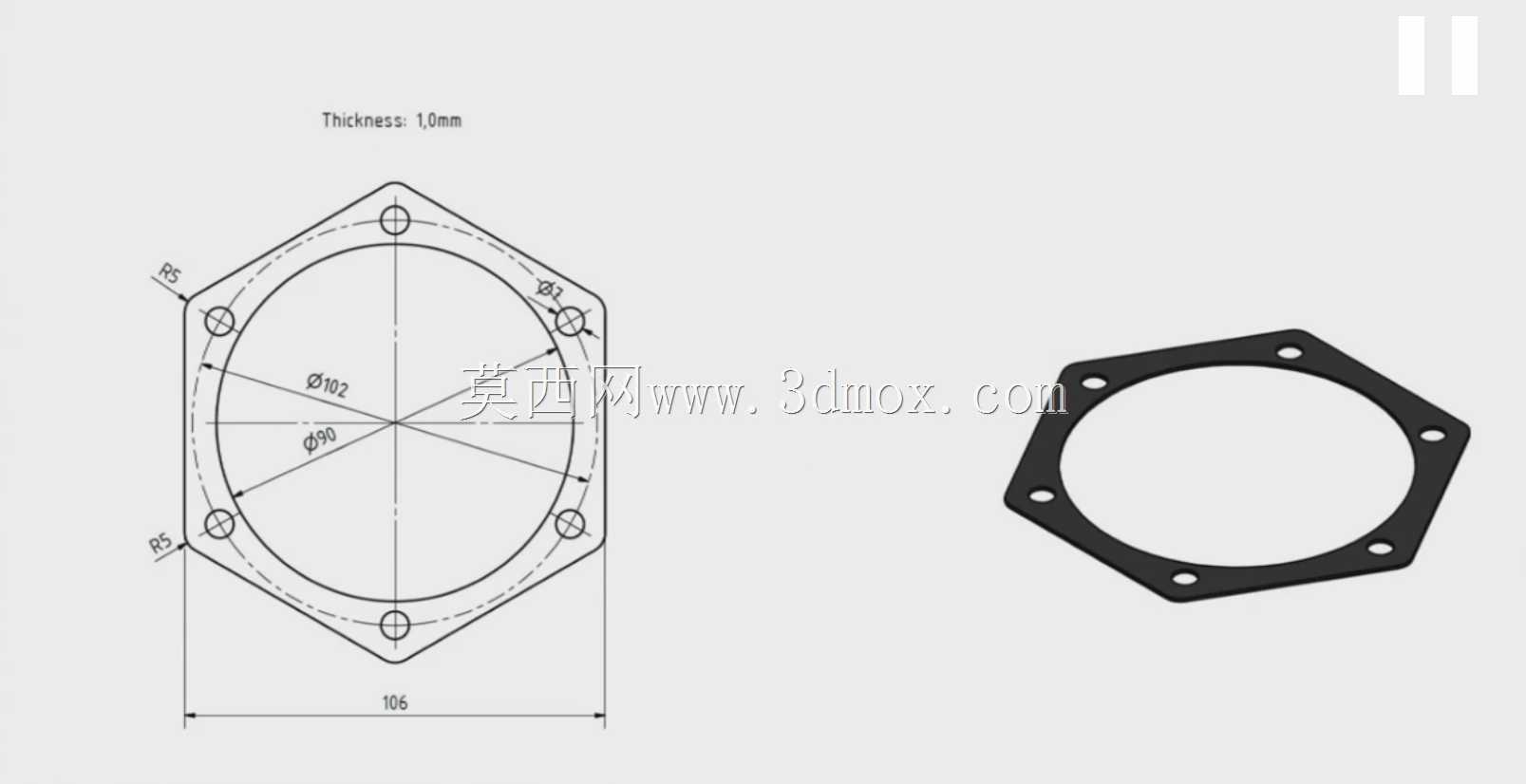

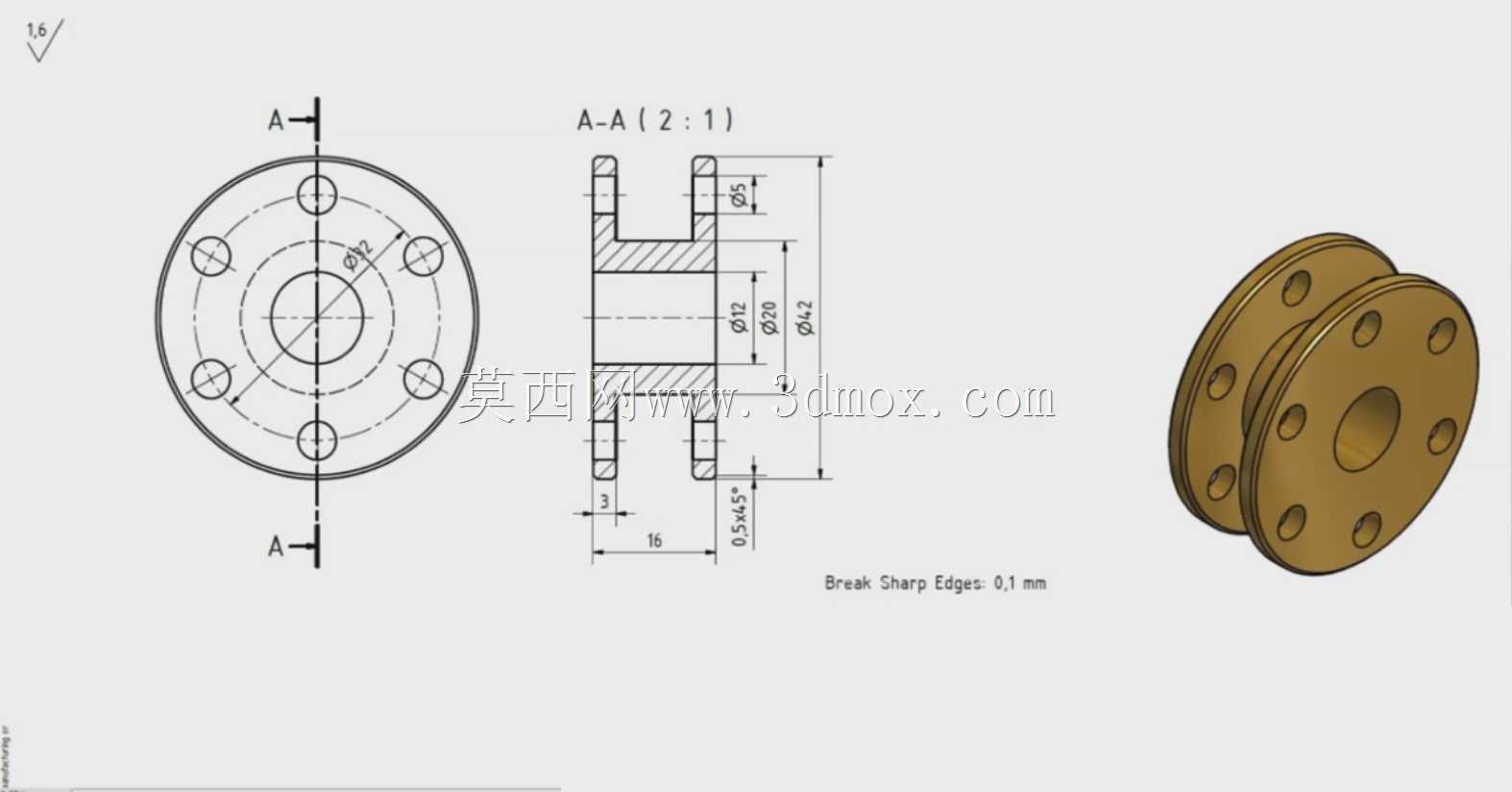

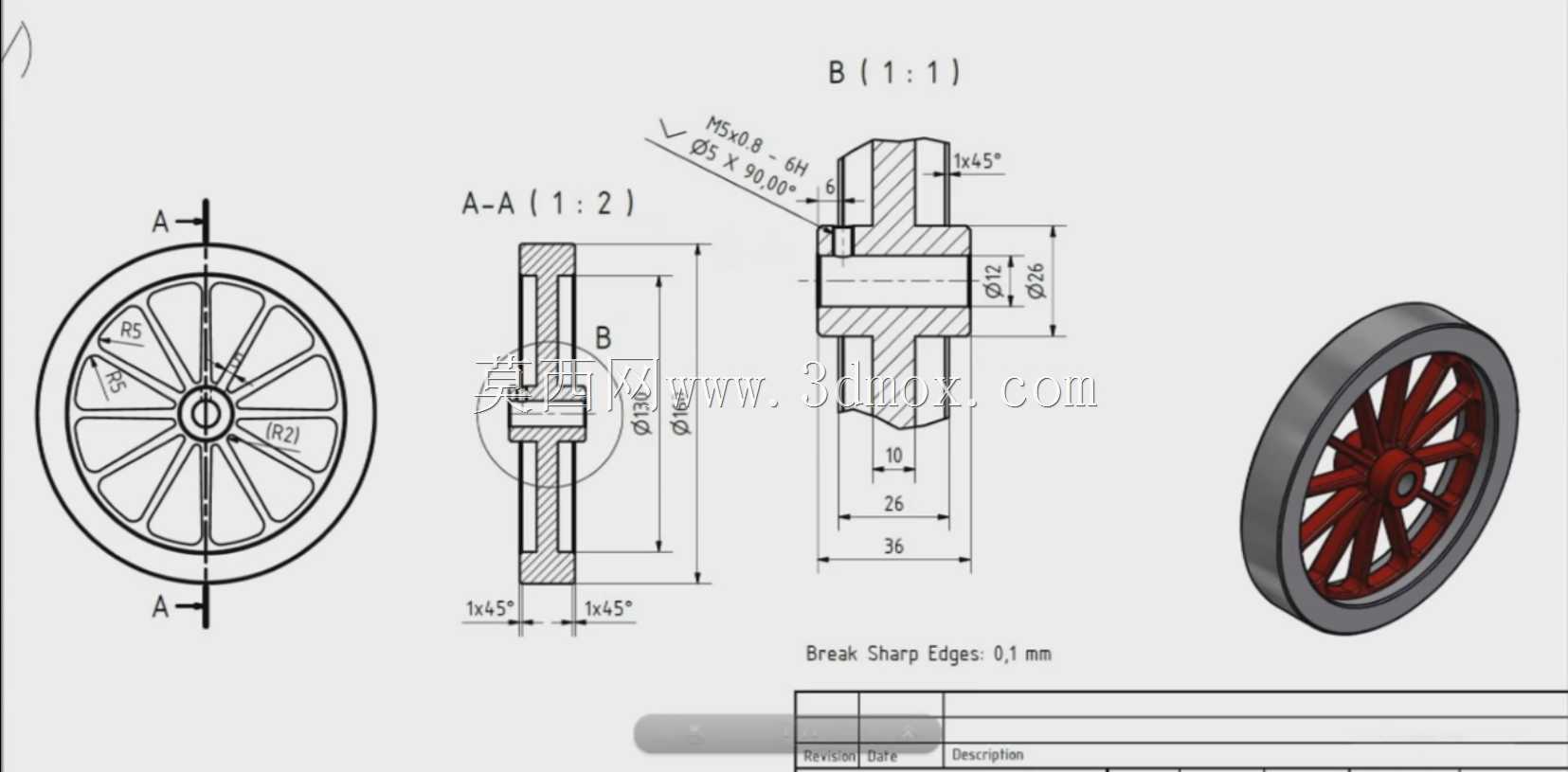

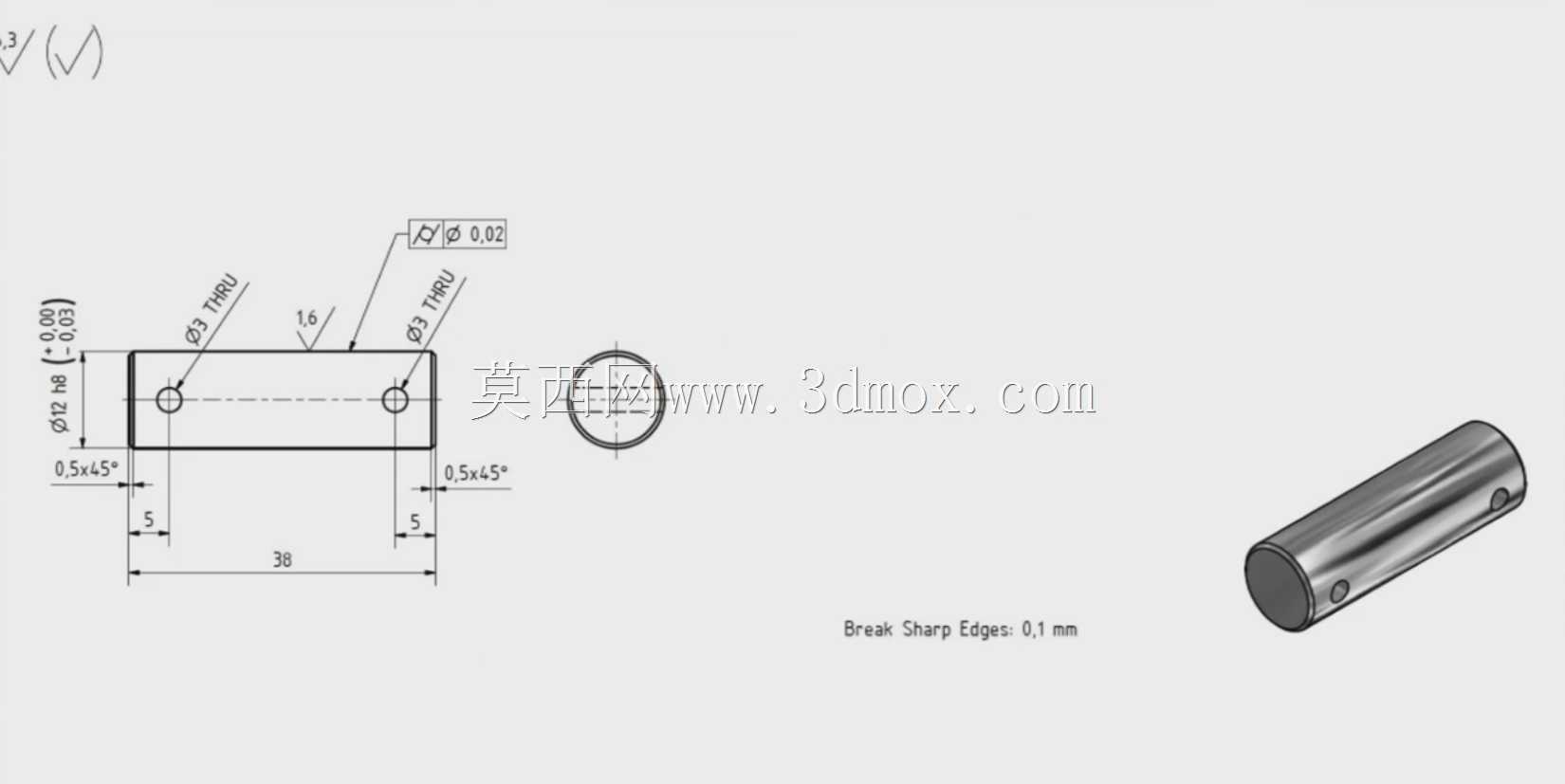

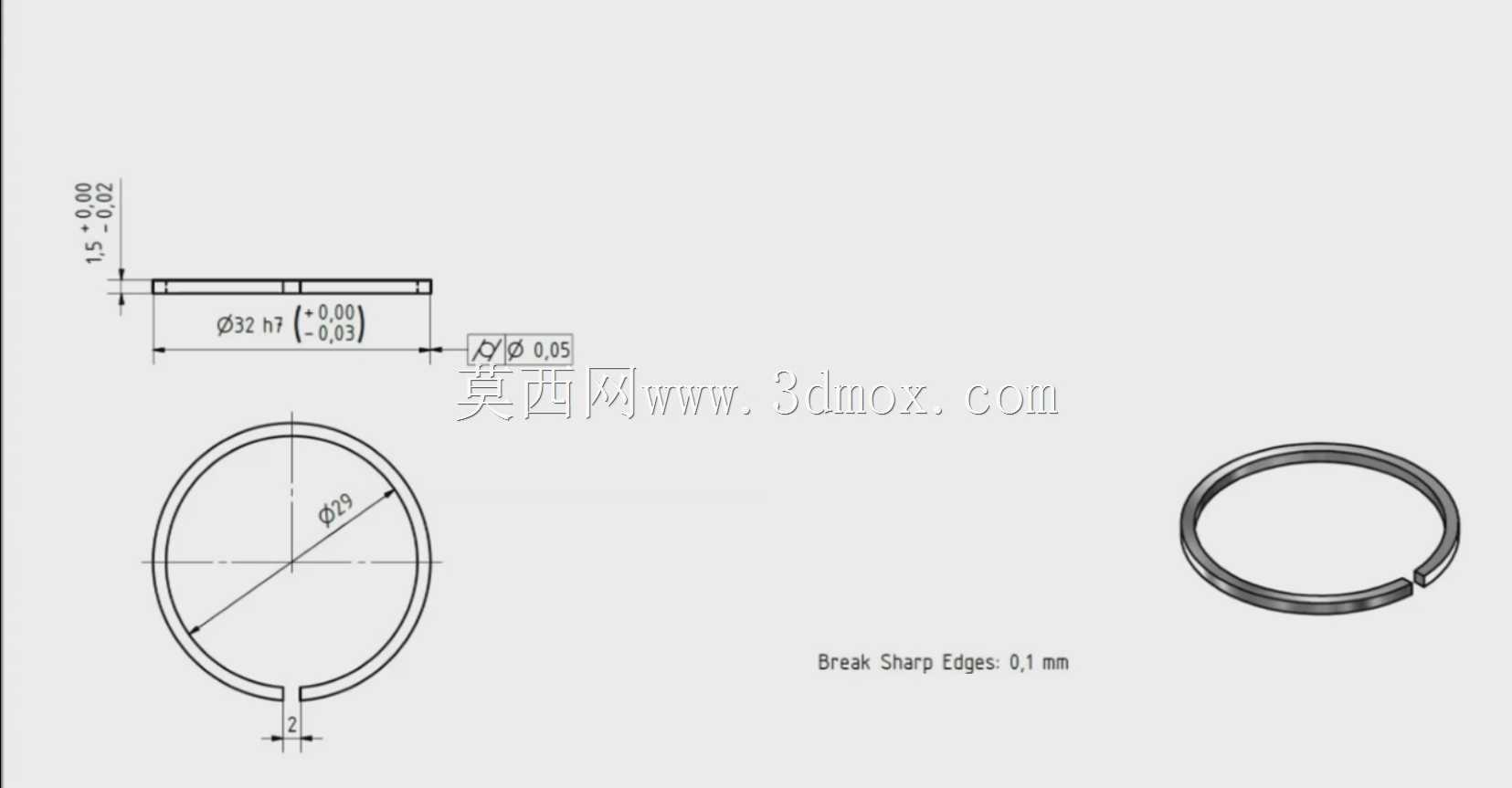

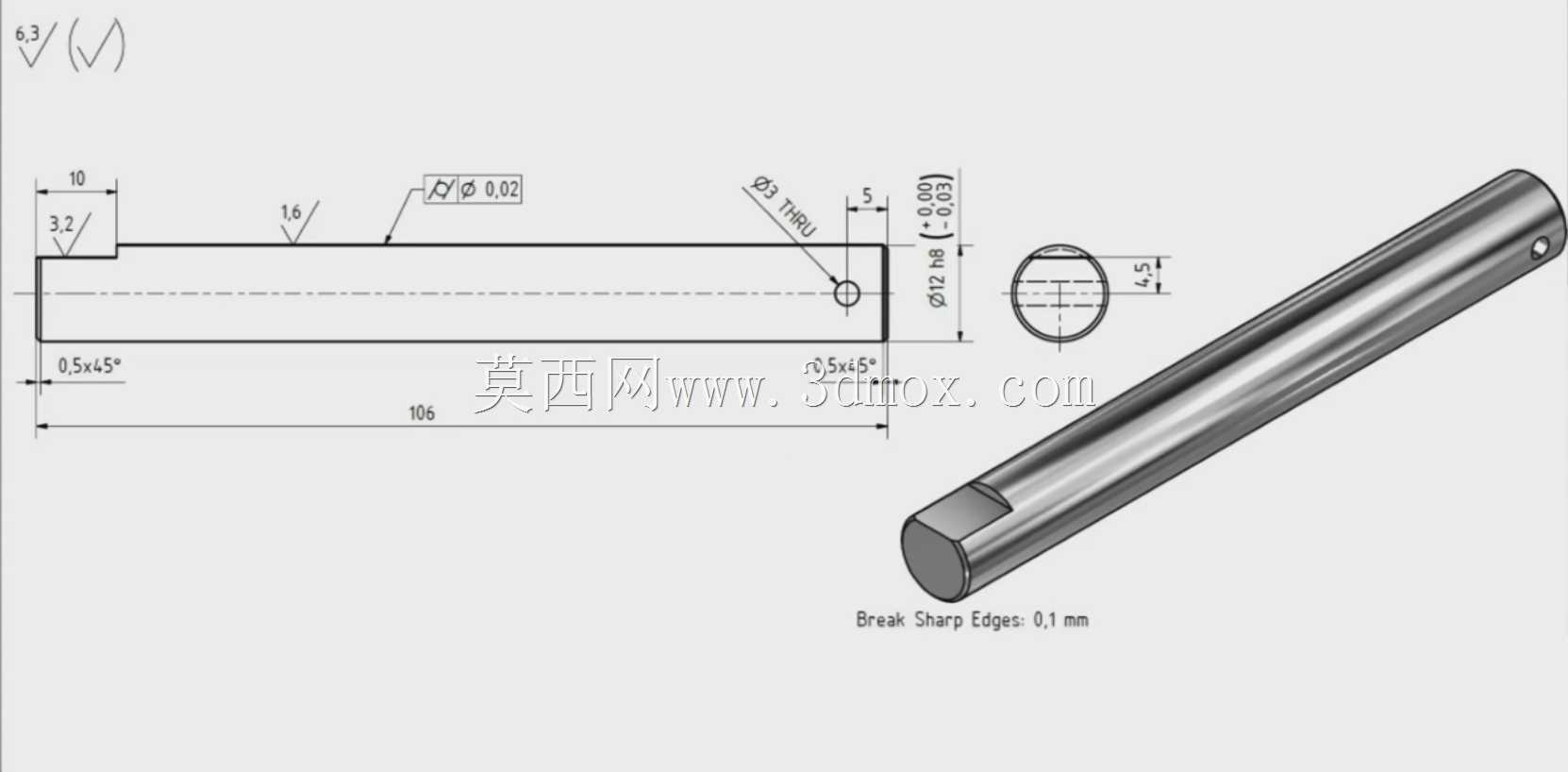

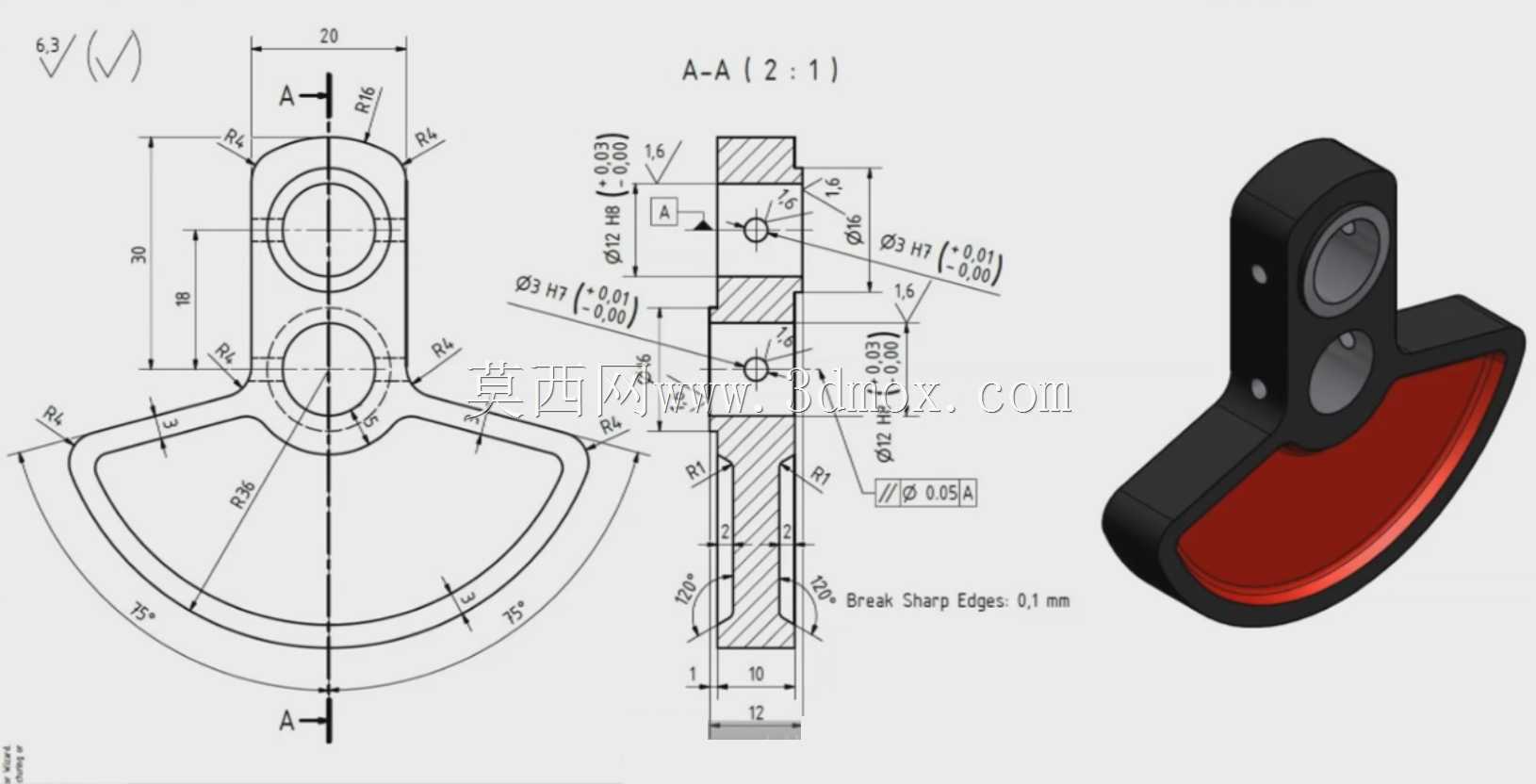

　　气缸单元的顶部统一设置了绿色标识的气门组件安装位，建模时还原了气门推杆、弹簧的装配关系，缸体外部的散热鳍片结构按照等间距排布，既保证了散热面积，也兼顾了加工过程中的刀具走刀路径可行性。曲轴部分的平衡块结构与各缸活塞、连杆的运动质量做了匹配设计，在三维建模阶段可通过运动仿真模块模拟全转速区间的曲轴动平衡状态，调整平衡块的偏心质量分布，将运转时的离心力控制在轴承可承受的载荷范围内。支撑臂与底座的连接位置做了加强筋结构过渡，可承受动力输出时的反扭矩作用，避免支撑结构出现共振变形。这类结构在实际使用中，相比同功率等级的直列动力单元，维护时可直接从外侧拆卸单个气缸进行检修，无需整体拆解动力总成，能大幅降低现场运维的操作难度，尤其适配空间紧凑、运维条件有限的作业场景。建模过程中对各运动副的配合间隙做了参数化设置，可根据不同的加工精度等级、使用场景的热膨胀系数快速调整配合公差，适配从教具演示到实际功能样机的不同设计需求，整体结构的装配逻辑完全按照实际加工装配顺序搭建，可直接导出工程图纸用于零部件的加工生产与装配指导。
