工业机器人手臂操作手柄安装底座结构设计

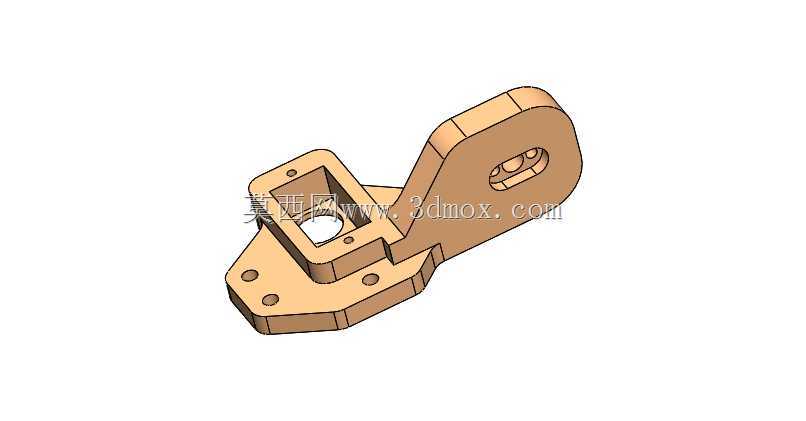

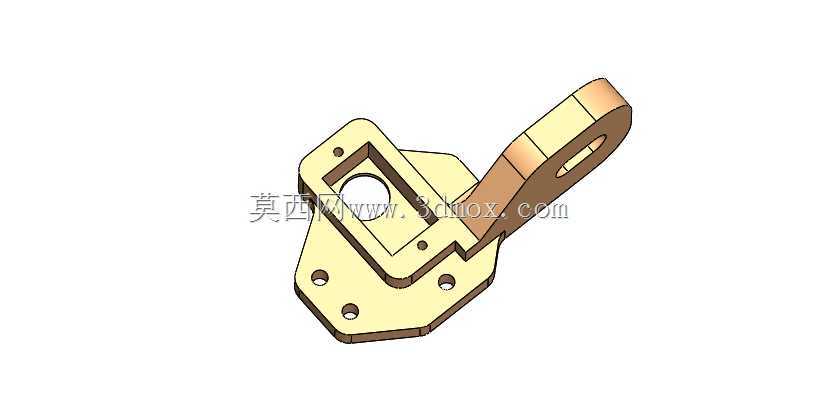

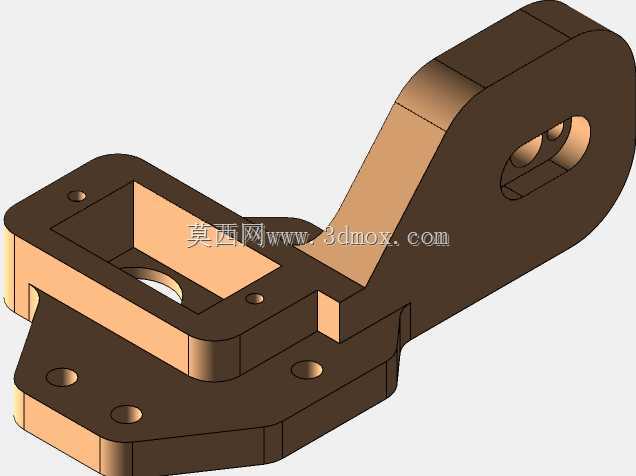

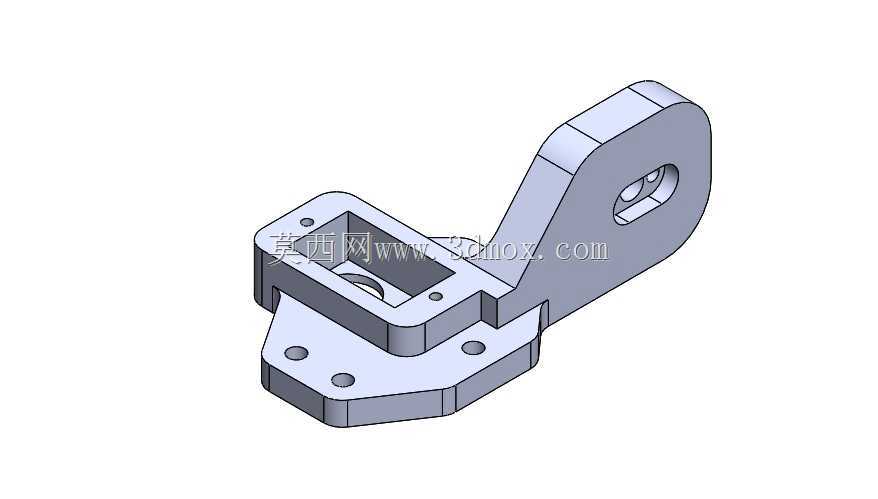

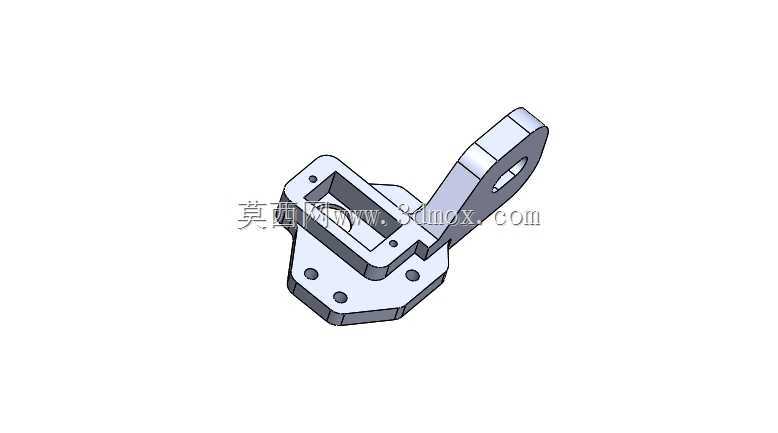

　　在工业机器人示教操作、手动调试的作业场景中，操作手柄的固定安装基座是连接手持操作单元与机器人本体侧安装面的核心承载构件，这类底座既要满足手柄闲置时的可靠固定，也要兼顾操作人员取放操作的便捷性，同时要适配车间复杂工况下的抗振、抗冲击要求，避免长期使用后出现连接松动、定位偏移的问题。该底座整体采用一体化弯折式结构设计，主体分为底部安装法兰区与侧伸手柄铰接承托区两个功能段，底部安装区采用切角多边形板式结构，板面上均匀布置四个沉头安装孔，孔位间距按照工业机器人臂身侧通用安装孔距设计，可直接通过内六角螺栓固定在机器人小臂外侧的预制安装平面上，沉孔结构可保证螺栓头完全沉入板面以下，不会出现突出刮蹭操作人员衣物或管线的问题，

　　安装面整体做平面度公差控制，贴合面粗糙度要求达到Ra3.2，保证安装后无翘曲间隙，避免长期受载出现应力集中断裂。侧伸的承托臂从底座主体斜向上延伸，末端设置带通孔的铰接耳结构，通孔用于穿装手柄连接销轴，可实现手柄在一定角度范围内的转动收纳，耳板两侧做加厚处理，提升销轴孔处的抗剪切能力，应对手柄取放过程中的侧向冲击力。底座主体区域设置有内凹的定位沉槽，沉槽中心预留圆形过孔，该结构用于嵌装手柄的定位锁紧模块，当手柄放置到位时，锁紧模块的定位销可直接卡入沉槽内的对应卡位，实现手柄的自动锁止固定，避免机器人运行过程中振动导致手柄滑脱。沉槽周边设置有两个小型螺纹孔，用于固定锁紧模块的安装盖板，螺纹孔深度按照螺纹公称直径的1.5倍设计，

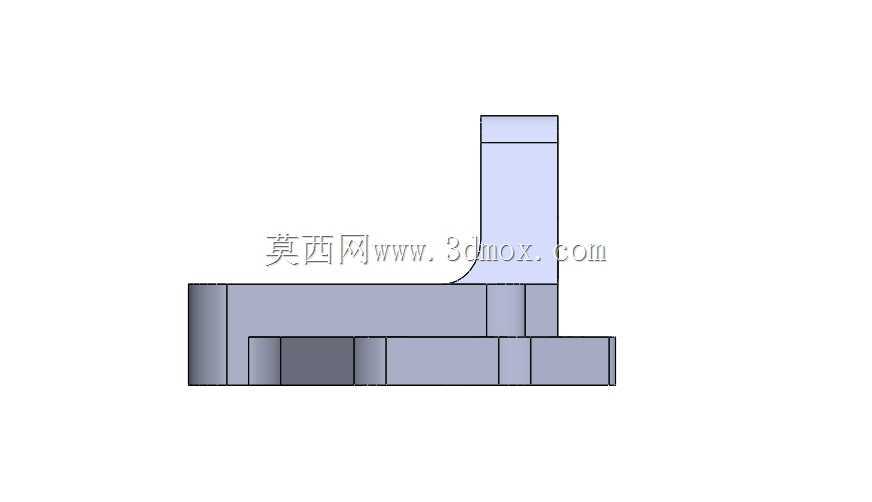

　　保证连接强度足够，不会出现滑牙问题。从结构受力角度分析，该底座的弯折过渡区采用大圆角过渡设计，避免直角弯折带来的应力集中问题，过渡区的壁厚比主体板面加厚20%，可承受操作人员放置手柄时的瞬时冲击载荷，同时抵消机器人臂部运动过程中传递到底座的交变振动载荷。在安装边界设计上，底部安装区的外轮廓尺寸控制在100mm×80mm范围内，不会占用臂身过多安装空间，侧伸臂的长度经过优化，保证手柄安装后与臂身表面留有30mm的操作间隙，方便操作人员单手抓握取放，不会出现卡手的问题。铰接耳处的通孔直径按照通用操作手柄的连接销轴尺寸设计，公差带选用H7，可与标准销轴实现间隙配合，转动时无卡滞，同时不会出现过大旷量。整个零件的壁厚设计保持均匀，

　　主体壁厚统一为4mm，仅在受力集中的铰接耳、安装孔位处做局部加厚，既保证了整体结构强度，也控制了零件自重，不会给机器人臂部增加过多额外负载。在实际应用中，这类底座不仅可用于工业机器人示教手柄的固定，也可适配同类型的手持操作终端、辅助操作手柄的安装需求，在自动化生产线的人工干预工位、设备调试工位都有广泛的应用场景，其结构设计兼顾了安装便捷性、使用可靠性与维护便利性，所有安装孔位、连接尺寸都按照通用工业标准设计，具备良好的互换性，可直接替换同类型安装场景下的原有支座构件，无需对安装面做二次加工。
