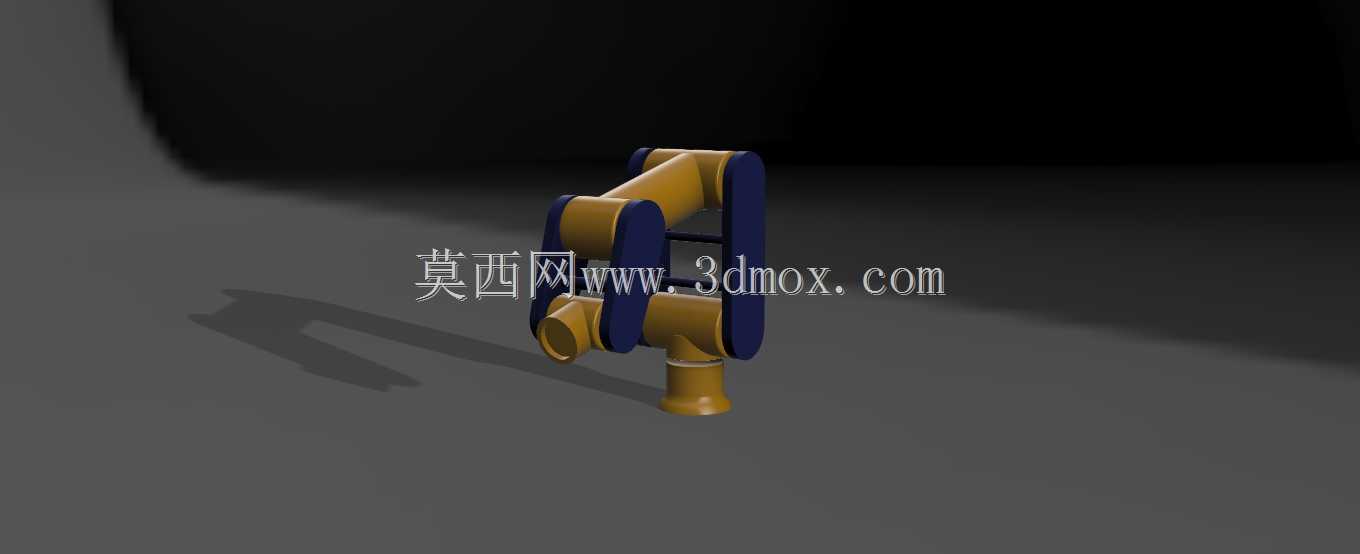

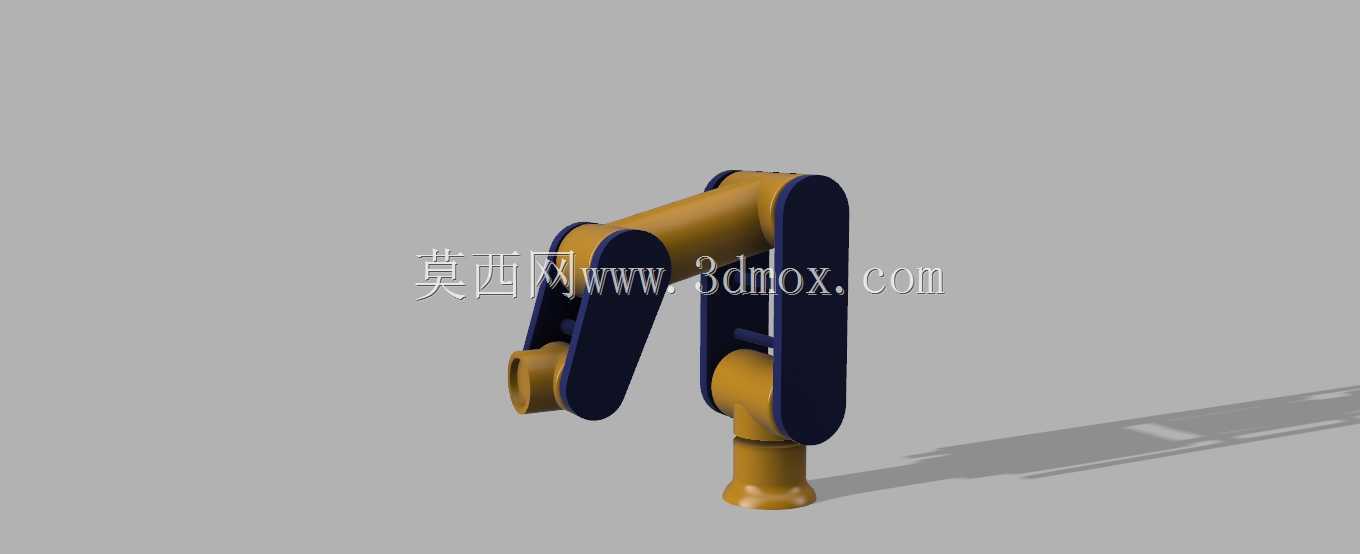

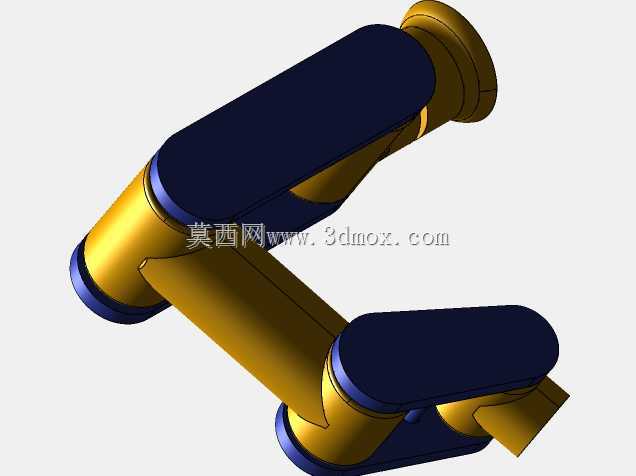

多关节协作机械臂结构三维设计

项目分类:工业机器人 发布时间:2023-11-23 ID:717105
  • 多关节协作机械臂结构三维设计
  • 多关节协作机械臂结构三维设计
  • 多关节协作机械臂结构三维设计

  这款多关节机械臂的结构设计,核心面向教学仿真、轻型工位辅助作业场景搭建需求,可直接导入物理仿真环境完成运动学验证、路径规划调试,也可作为小型自动化工作站的执行端结构参考。从实际应用场景来看,这类结构常出现在高校机器人工程专业的实验教学环节,用来演示串联关节的正逆运动学解算过程,也可适配轻型物料分拣、实验室样本转运这类负载要求不高的工位,不需要搭配重型工业基座,桌面级安装即可完成部署。

  设计过程中优先考虑了关节运动的干涉规避,每段臂体的弯折角度都做了限位预留,大臂与小臂的连接关节处做了内凹式避让结构,当机械臂完成大角度折叠收拢动作时,相邻臂段不会发生结构磕碰,最小收拢半径可控制在较小范围内,适配狭窄工位的部署需求。臂体主体采用分段式中空结构设计,内部预留了走线通道,可容纳关节驱动的动力线、编码器信号线穿过,避免机械臂运动过程中管线外露发生拉扯磨损,也能减少外部管线对运动范围的限制。底座部分采用法兰式安装接口,安装面预留了均匀分布的固定孔位,可直接与桌面安装支架、移动AGV平台的搭载面完成固连,安装边界的孔位间距参考了通用轻型自动化设备的安装标准,不需要额外做转接板加工即可完成适配。

  关节连接处的回转结构采用了同轴凸台定位设计,装配时可直接通过凸台完成径向定位,降低装配过程中的同轴度调试难度,每段臂体的壁厚做了均匀化处理,在保证结构刚性的前提下尽可能控制整体自重,避免关节驱动负载过大影响运动精度。末端执行器的连接接口采用了通用的圆柱定位面设计,可适配夹爪、吸盘、小型工具头等多种末端执行件,不需要对臂体末端做二次加工即可完成快换结构的加装。

  从运动特性来看,这款机械臂的关节配置覆盖了水平回转、俯仰、末端姿态调整多个自由度,可完成平面内任意点位的到达作业,运动范围覆盖底座周边半球形工作空间,在仿真环境中可直接设置各关节的转动速度、加速度参数,模拟实际作业中的启停、加减速过程,验证运动路径的合理性,也可通过添加碰撞属性,模拟作业过程中与周边工装、工件的碰撞检测,提前排查路径规划中的干涉问题。

  在结构细节处理上,臂体的外轮廓做了圆弧过渡处理,没有尖锐的棱角凸起,避免作业过程中剐蹭周边设备或者操作人员,各关节的外盖采用了快拆式结构设计,后期维护时不需要整体拆解臂体即可完成内部驱动元件的检修更换。底座的重心位置做了下沉设计,当机械臂伸展到最大工作半径时,整体重心依然落在安装面的支撑范围内,不会发生倾覆问题,不需要额外加装配重块即可保证静态放置的稳定性。

  针对仿真场景的适配,这款模型的结构层级做了清晰的划分,每个关节的运动副都做了独立的分组设置,导入仿真软件后可直接给各关节添加旋转驱动,不需要重新拆分零件、定义运动副,可大幅缩短仿真前的模型处理时间,适合用来做机器人运动控制算法的验证、虚拟调试环境的搭建,也可作为机械原理课程中串联机构的教学演示模型,帮助学习者直观理解多关节串联机构的运动逻辑。
