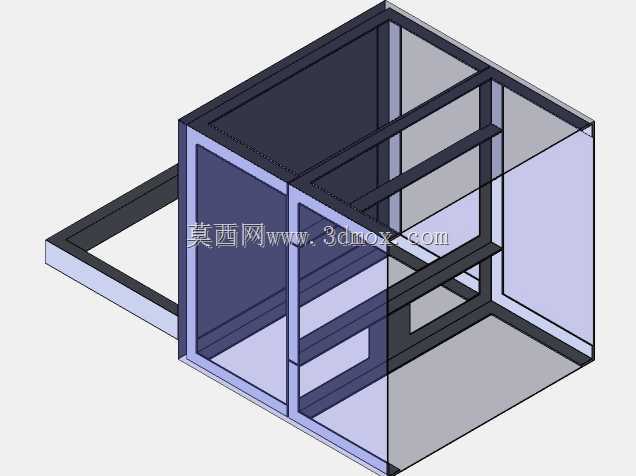

特拉巴霍梅萨模块化框架柜体结构设计

　　该结构属于工业场景下的模块化承载柜体框架，日常可应用在车间工位储物、设备旁侧配套工装承载、实验室功能分区隔断柜体等场景，核心作用是通过标准化的型材拼接结构，形成稳定的内部承载空间，同时预留外部蒙皮安装位，可根据实际使用需求加装面板、门板或者透明防护板，适配不同场景的封闭或半封闭使用需求。从实际使用角度出发，这类框架结构不需要额外做复杂的焊接工装，所有连接节点都可以通过标准角件、紧固件完成装配，现场安装不需要大型吊装设备，两名作业人员配合即可完成整柜的组装调整，后期如果需要调整内部空间分隔，只需要拆卸对应位置的横梁型材，重新排布横撑位置即可，不需要整体破坏框架结构，适配生产场景中频繁调整工位布局、变更储物空间尺寸的实际需求。

　　设计过程中优先考虑了框架的整体抗扭性能，底部采用了外伸式的底框结构，底框的外沿尺寸比上部主柜体框架单边宽出一定距离，一方面可以降低整柜的重心，避免放置较重工件时出现侧翻风险，另一方面底框预留的安装孔位可以直接通过膨胀螺栓与地面固定，或者在底部加装脚轮实现整柜的移动转运，适配固定工位和移动工位两种使用模式。主框架的竖向型材采用通长设计，中间没有拼接断点，所有横向的支撑横梁都通过内嵌式连接件与竖向型材固定，避免了竖向拼接带来的结构强度折减，内部的横撑排布根据常规工业储物的尺寸区间做了分层设计，中间层的横撑间距可以适配常见的工具收纳盒、工件周转箱的放置高度，最下部的空间预留了较大的净空，可放置体积较大的工装夹具或者重型工件。

　　从安装边界来看，该框架的外部轮廓尺寸适配常规的工业车间通道宽度，整柜深度方向的尺寸不会超出常规工位的操作面预留宽度，不会占用过多的操作通道空间，框架的所有型材端面都做了平齐处理，没有外凸的连接件或者尖锐边角，避免作业人员通行时发生磕碰。框架的顶部预留了整面的型材安装面，可以根据需求加装台面板作为工位操作台使用，也可以加装顶部照明、工具挂板等附属配件，拓展柜体的使用功能。结构设计时充分考虑了不同使用场景的载荷需求，竖向型材的壁厚选型满足满载状态下的长期承重要求，横向支撑横梁的排布密度经过受力校核，每层放置额定载荷工件时横梁的扰度控制在标准允许范围内，不会出现长期承重变形的问题。框架的侧边预留了蒙皮安装的卡槽位，后期加装金属面板、

　　亚克力透明板或者防火板材时，不需要额外在型材上打孔，直接通过配套的压条就可以完成面板固定，安装效率高，同时面板和框架之间的缝隙均匀，外观一致性好。对于需要走管线的使用场景，框架的型材内部空腔可以作为走线通道，电源线、信号线可以从型材空腔内部布设，不需要在柜体外部额外布置走线槽，整体外观整洁，同时可以避免管线被工件剐蹭破损。底部框架的结构设计兼顾了叉车转运的需求，底框的横梁间距预留了标准叉车货叉的插入空间，整柜需要转运时不需要额外做托盘，叉车可以直接叉起底框完成整柜移位，适配车间内跨区域调整布局的需求。在细节处理上，所有型材的连接位置都做了公差适配，装配时不需要强行敲击即可完成拼接，连接紧固件全部采用内六角标准件，后期维护时只需要常规内六角扳手即可完成拆装，不需要特殊工具。框架的整体结构没有复杂的异形曲面零件，所有组成零件都是标准型材和标准连接件，加工成本低，备件采购方便，出现零件损坏时可以快速更换，不需要单独定制异形配件，降低了后期的维护成本。
