CA6140车床键盘安装支撑托架结构

　　在普通卧式车床的数字化改造场景中，这类托架是操作端人机交互部件安装的核心承载件，主要用于将数控输入键盘、操作面板固定在车床床身侧方的操作舒适区，避免操作人员在调整加工参数、输入走刀指令时反复弯腰或移动到固定控制柜位置，缩短操作动线，降低批量加工过程中的操作疲劳度。从实际使用场景来看，CA6140作为应用量极大的普通卧式车床，很多车间会对存量设备进行简易数控化改造，加装外置的参数输入键盘，这类托架不需要对原车床床身进行大规模打孔改造，可依托床身现有侧方的安装螺孔完成固定，适配改造场景的快装需求。

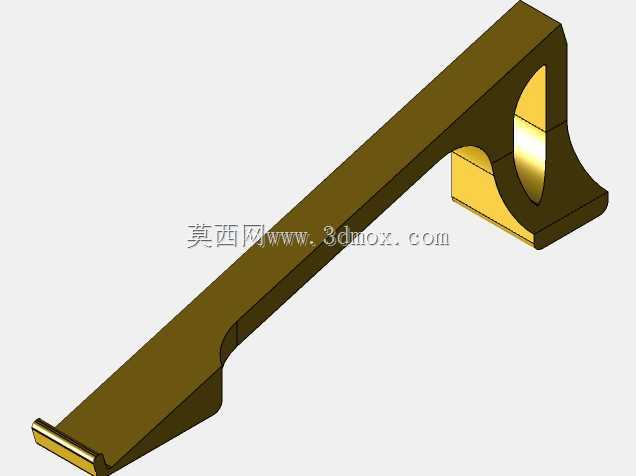

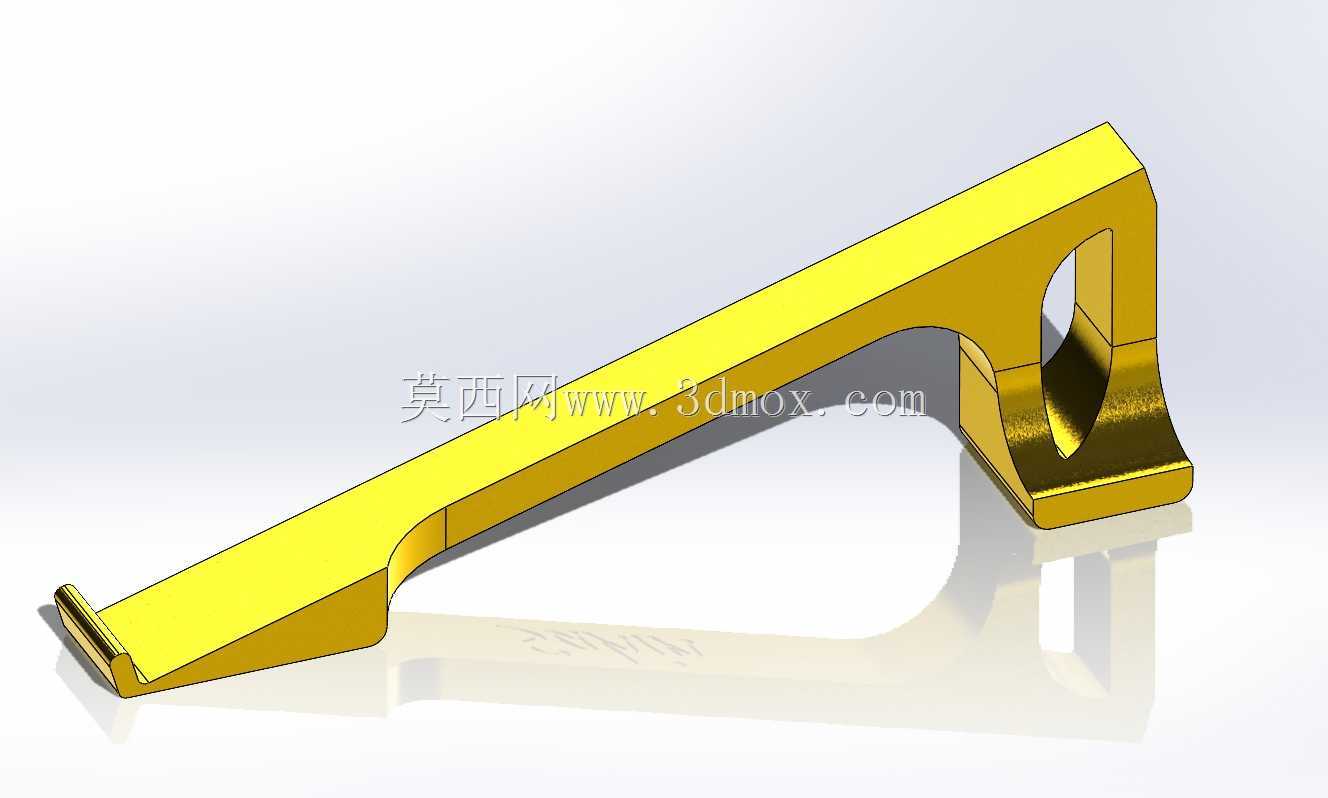

　　从功能特性上看，该托架采用一体化弯折成型的结构，整体为悬臂式设计，承载端设置有向上的折边，可对键盘底部形成限位，防止设备运行过程中产生的振动导致键盘滑移脱落；悬臂根部做了加厚的过渡结构，同时在弯折处设置了镂空的减重工艺槽，在保证整体结构刚性的前提下降低自重，避免长期悬臂负载导致根部出现应力变形。托架的安装端为垂直贴合面，可与车床床身的垂直安装面完全贴合，安装面预留的固定孔位可适配M6规格的内六角螺栓，安装后整体悬臂的伸出长度刚好落在操作人员站立操作时的小臂自然下垂抬起的高度区间，不需要抬臂过高或者俯身操作，符合车床操作的人机工程学要求。

　　设计思路上，该结构没有采用复杂的拼接焊接工艺，整体为单块板材弯折成型，减少了拼接焊缝带来的应力集中问题，同时降低加工工序，适合批量加工生产。悬臂的上表面为平整的支撑面，可直接承托标准尺寸的工业操作键盘，支撑面的前端做了小角度的上翘折边，既可以起到键盘防滑的作用，也能避免键盘边缘直接硌到操作人员手腕，提升长时间操作的舒适度。根部的镂空结构除了减重之外，还可以预留键盘线缆的走线空间，键盘的连接线缆可以从镂空处穿过，沿托架底部排布到车床的控制箱位置，避免线缆外露被切屑、切削液剐蹭损坏，提升布线的整洁度与安全性。

　　从安装边界尺寸来看，该托架的垂直安装面高度适配CA6140车床床身侧方的安装位尺寸，安装后整体不会超出车床的最大外轮廓，不会影响车床溜板箱的正常往复移动，也不会干涉卡盘装夹工件、刀架换刀等常规操作动作。悬臂的水平伸出长度控制在合理区间，既保证键盘放置后有足够的操作空间，也不会因为伸出过长导致悬臂端在操作人员按压键盘时产生明显的形变晃动感，经过实际负载测试，在承托5kg以内的操作键盘或小型操作面板时，悬臂端的形变量小于0.2mm，完全满足日常操作的刚性要求。托架表面做了喷塑处理，可抵御车床加工环境中常见的切削液飞溅、切屑摩擦，提升长期使用的耐锈蚀、耐磨损能力，不需要频繁做表面维护。在实际改造应用中，该托架也可根据现场操作习惯调整安装高度，适配不同身高操作人员的操作需求，不需要额外制作转接件，适配性较强。
