钣金折弯工装夹具三维结构设计

项目分类:机床加工 发布时间:2023-11-23 ID:717087
  • 钣金折弯工装夹具三维结构设计
  • 钣金折弯工装夹具三维结构设计

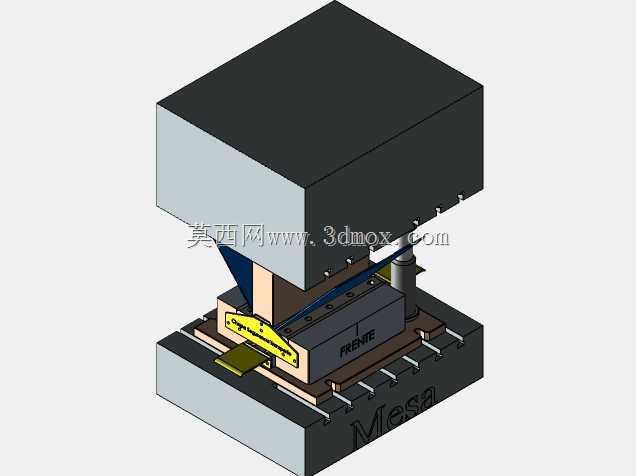

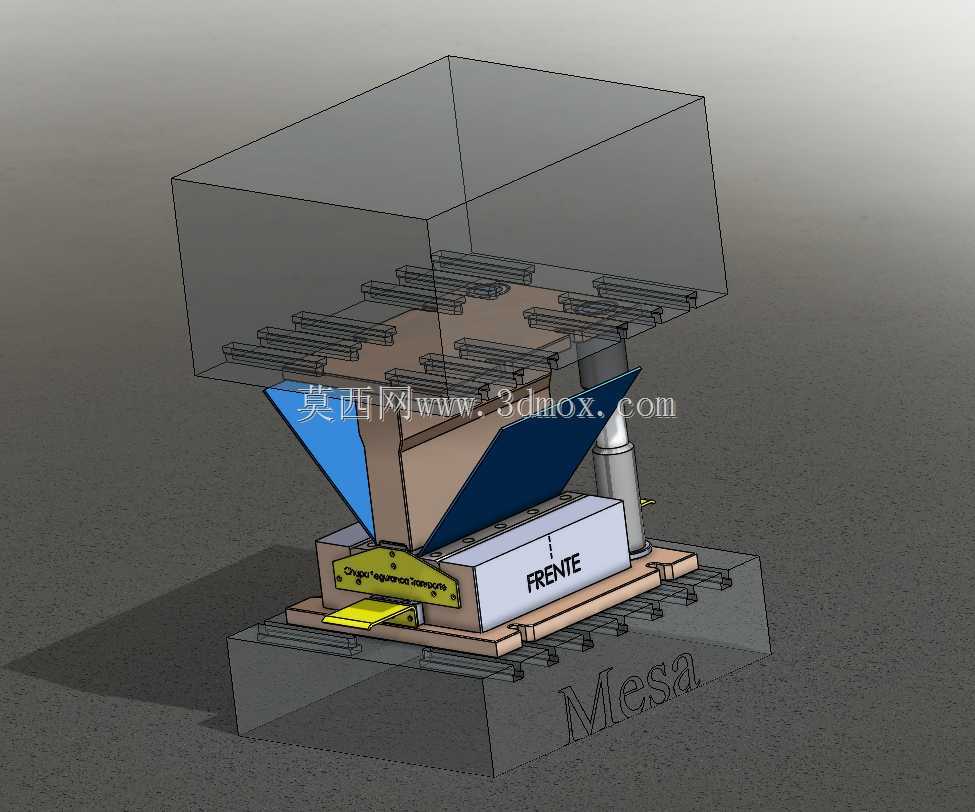

  这套折弯工装主要面向中小批量钣金件的折弯成型工序,适配常规开式压力机的安装接口,可直接固定在标准T型槽工作台上,无需额外改造设备安装基面。从结构布局来看,整套工装分为上模连接段、成型工作段、下模定位段三个核心部分,上模部分采用整体式楔形导向结构,和压力机滑块连接面做了定位销孔与螺栓过孔的阵列排布,可适配不同吨位开式压机的滑块安装孔距,安装时仅需匹配对应规格的T型螺栓即可完成锁紧,无需额外制作过渡连接盘。

  成型工作段的核心是两侧对称布置的折弯成型块,成型块的工作刃口做了R0.8的圆角过渡,避免钣金折弯过程中出现应力集中导致的开裂问题,针对1-3mm厚度的冷轧钢板、镀锌板折弯场景,刃口间隙按照板厚的1.1倍做了预留,可直接适配常规钣金件的90度折弯需求,若需加工其他角度的折弯件,仅需更换对应角度的成型镶块即可,无需拆卸整套工装的基座部分,大幅缩短换型调试的时间。下模定位段设置了可调节的定位挡块,挡块通过导轨副与下模基座连接,调节行程覆盖0-200mm的折弯边距范围,调节到位后通过侧面的锁紧螺钉即可完成固定,可适配不同尺寸规格的钣金毛坯定位,定位面做了淬火处理,表面硬度达到HRC55以上,可承受长期钣金件放置摩擦带来的磨损,延长工装的整体使用寿命。

  从实际应用场景来看,这类工装多用于电器柜壳体、小型设备钣金护罩、五金支架类零件的折弯加工,相比通用折弯机模具,这套专用工装的成型一致性更好,针对特定形状的折弯件可一次成型,无需多次翻面定位,有效降低操作人员的劳动强度,同时减少多次定位带来的尺寸累积误差。设计过程中,导向部分采用了自润滑的铜合金导套导柱结构,导柱的配合公差选用H7/h6的间隙配合,可保证上下模合模过程中的同轴度,避免出现啃模、错边的问题,导柱的有效导向长度比合模行程大15mm,可保证合模全程都有导向约束,不会出现偏载导致的成型块崩损问题。

  安装边界方面,整套工装的闭合高度为280mm,最大开启高度为420mm,可适配公称压力16t-63t的开式可倾压力机,下模基座的底面平面度控制在0.02mm以内,和压机工作台面贴合后无需额外垫铜皮调整间隙,上模连接面的平行度同样控制在0.02mm/100mm以内,可保证折弯过程中上下模的间隙均匀,折弯后的零件角度偏差控制在±0.5度以内,直线度偏差不超过0.1mm/100mm,满足常规钣金件的形位公差要求。

  结构细节上,成型块与基座之间采用了键定位+螺栓锁紧的连接方式,成型块承受的折弯力可通过平键传递到基座上,避免螺栓承受剪切力导致的断裂问题,基座部分采用45号钢整体调质处理,调质硬度达到HB220-250,具备足够的刚性承受折弯过程中的冲击力,不会出现长期使用后的基座变形问题。针对折弯过程中可能出现的零件卡模问题,上模部分设置了弹性退料装置,采用矩形弹簧提供退料力,弹簧的预压量按照最大折弯力的10%做了匹配,开模时可自动将卡在上模的钣金件推出,无需操作人员手动撬取零件,提升加工过程的操作安全性。

  在实际生产调试过程中,首次安装时仅需将上下模分别固定在压机滑块和工作台上,缓慢合模调整上下模的对中位置,锁紧固定螺栓后试折1-2件样件,根据样件的折弯角度微调上模的闭合高度即可投入批量生产,调试时间通常不超过15分钟,远低于通用组合折弯模具的调试时长。针对不同板厚的加工需求,可通过更换不同厚度的间隙调整垫片来控制成型间隙,垫片采用经过淬火处理的65Mn钢片制作,厚度规格覆盖0.1mm-1mm,可快速组合出适配不同板厚的成型间隙,无需重新加工成型块,降低工装的后续改造成本。整套工装的所有易损件均采用标准化设计,成型刃口、定位挡块、导套导柱均可单独更换,备件可直接选用标准件或快速加工替换,不会因为局部零件损坏导致整套工装报废,有效控制生产过程中的工装维护成本。
