起重吊装用钢丝绳导向滑轮吊钩组件

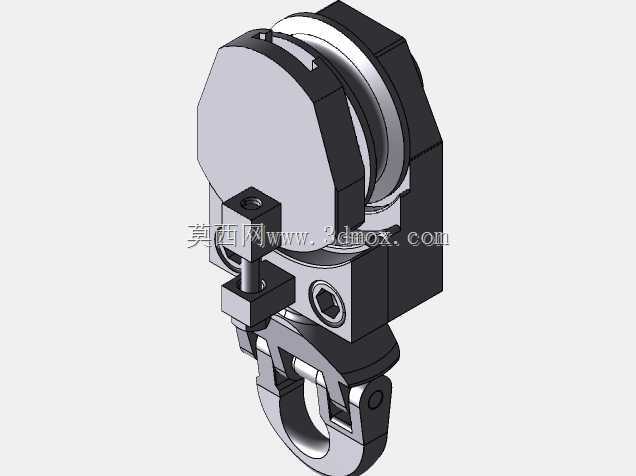

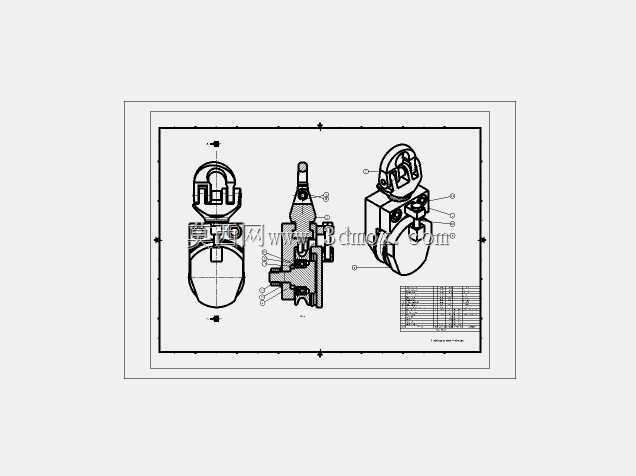

　　在车间物料转运、轻型设备吊装、小型起重作业场景里，这类集成导向滑轮与吊钩的组件是核心受力执行部件，区别于大吨位起重设备的重型滑轮组，该结构更适配1吨级以内的轻载高频吊装需求，常见于小型门式吊、悬臂吊、生产线工位辅助吊具的末端执行端，承担钢丝绳转向、荷载承接、吊点挂载的多重作用。从结构设计逻辑来看，组件采用滑轮与吊钩一体化集成的布局，省去了额外的连接转接件，既压缩了整体安装高度，也减少了多部件连接带来的应力集中风险。上部的滑轮采用单轮缘槽式结构，轮槽弧度经过匹配常用6-8mm直径起重钢丝绳的曲率设计，作业时钢丝绳可顺畅嵌入轮槽，避免跳绳、卡绳问题，轮体内部集成自润滑滑动轴承，无需频繁加注润滑脂即可维持低阻力转动，适配车间多尘、

　　维护频次低的使用环境。滑轮两侧的夹板采用高强度合金钢铣削成型，夹板上部预留销轴安装孔，可直接与起重设备的臂端吊耳、手拉葫芦的下挂点铰接，安装边界上，夹板外侧的安装孔中心距控制在合理范围，适配常规M16-M20规格的连接销轴，无需额外加工转接板即可完成装配。夹板下部集成了吊钩防脱锁止结构，锁舌采用弹簧预紧设计，常态下自动封闭吊钩开口，仅在挂载吊具时可手动压开锁舌放入吊环、卸扣等连接件，松手后自动复位，避免作业过程中吊具滑脱引发安全事故。吊钩部分采用锻造合金钢材质，钩身截面为椭圆形渐变设计，在钩尖与钩身连接的受力最大位置做了加厚处理，钩身与上部夹板的连接采用铰接结构，可360度水平旋转，适配吊装过程中不同方向的拉力角度，

　　避免钢丝绳与滑轮轮槽出现偏磨。从安装尺寸边界来看，整个组件的总高度控制在紧凑范围内，在有限的起重行程空间里可最大化保留有效起升高度，滑轮的外径经过优化，既保证了钢丝绳的弯曲半径符合起重规范要求，避免钢丝绳因弯折半径过小出现断丝提前报废，也不会因轮径过大导致组件整体重量超标，单人即可完成组件的拆装更换。设计过程中针对受力路径做了明确的传导规划：吊装荷载从吊钩承接后，通过下部铰接销轴传递到两侧夹板，再由夹板上部的滑轮销轴将荷载传递到滑轮，最终通过绕在滑轮上的钢丝绳将荷载传递到起重主机，整个传力路径没有冗余的受力部件，每个连接位置的应力都控制在材料许用应力范围内，同时在夹板的棱角位置都做了倒角处理，避免安装、

　　使用过程中划伤操作人员或磨损钢丝绳外层。在实际使用场景中，这类组件可直接替换原有小型起重设备的老化吊钩滑轮组，安装时仅需对准上部铰接孔穿入固定销轴、加装开口销防脱即可完成部署，日常检查仅需观察滑轮转动是否顺畅、锁舌弹簧是否失效、钩身是否出现可见裂纹，维护成本极低。针对工位固定的轻型吊装场景，该组件的自重控制合理，不会因自身重量过大占用过多起重荷载额度，同时滑轮的转动阻尼经过调校，在空载状态下不会出现钢丝绳带动滑轮空转打绞的问题，带载状态下转动顺滑无卡滞，可有效降低起重作业时的拉力损耗。
