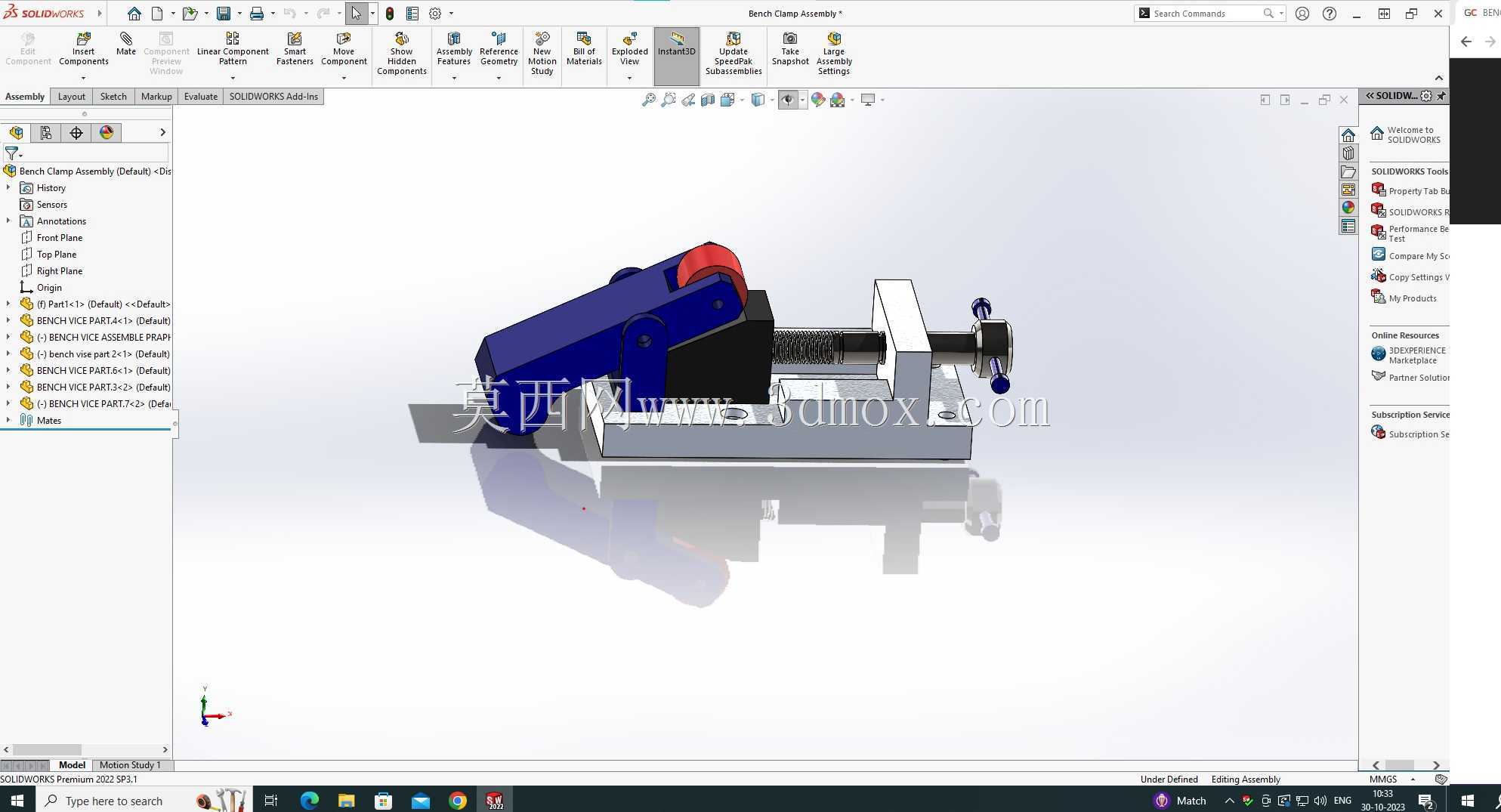

机加工用螺杆夹紧式台式虎钳结构设计

　　在常规金工实训、小型零件铣削、钻孔、锉修等加工场景中，台式虎钳是工位上最基础也最高频使用的工件夹持装置，其夹持稳定性、操作便捷性直接影响单件加工的精度与作业效率。这套虎钳结构采用经典的螺旋进给夹紧原理，整体布局围绕固定钳身、活动钳身、传动丝杠、钳口护板、底座锁紧组件几个核心模块展开，设计时优先考虑了常规工位的安装适配性，整体底座的安装孔位匹配标准钳工台的T型槽间距，不需要额外改制台面即可完成固定，安装边界预留了足够的扳手操作空间，避免锁紧底座时出现工具干涉。

　　从功能逻辑上看，固定钳身与底座采用一体化铸造成型的结构思路，保证夹持大切削力工件时的整体刚性，活动钳身通过导轨副与固定钳身配合，导轨面设计成燕尾形结构，配合间隙可通过侧边的调节塞铁调整，长期使用出现磨损后不需要更换整体构件，仅需调整塞铁压紧量即可恢复配合精度，降低日常维护成本。传动丝杠采用梯形螺纹传动，相比普通三角螺纹拥有更好的受力性能与自锁能力，夹紧工件后不会因为加工过程中的振动出现松脱，丝杠端部的摇臂连接位置设计了防脱结构，避免操作时摇臂甩出引发安全隐患。钳口位置的护板采用可更换式设计，护板表面加工有交叉网纹，增大与工件接触面的摩擦力，加持硬度较低的有色金属工件时，也可以更换为铜质或者尼龙材质的护板，避免夹伤工件已加工表面。

　　设计过程中对钳身的受力变形做了针对性的结构优化，在钳身背部、导轨连接位置设置了加强筋结构，当最大夹持力达到常规台虎钳额定载荷时，钳口的上扬变形量控制在0.02mm以内，能够满足普通铣削、钻削工序的装夹精度要求。活动钳身的行程设计覆盖了常规小型零件的夹持尺寸范围，既可以加持小型的轴类、板类零件，也可以通过调整钳口角度（部分适配场景下可配合回转底座使用）完成异形工件的装夹。底座位置设计了与工作台连接的压紧耳板，耳板上的长圆孔结构允许虎钳在台面上小范围调整安装位置，适配不同的加工工位布局需求。

　　在实际应用场景中，这类虎钳不仅承担普通钳工工序的工件夹持任务，在小型加工中心的辅助工位、维修车间的拆装工位、实训教学的金工工位都能适配，其结构没有复杂的液压、气动元件，完全依靠机械传动实现夹紧动作，故障率极低，对使用环境没有特殊要求，即使在多粉尘、有切削液飞溅的加工环境中，仅需定期对丝杠、导轨副做润滑保养即可长期稳定工作。设计时也考虑了操作的人机工程性，摇臂的转动半径适配普通成年人的手部操作力度，不需要借助加长套管即可达到足够的夹紧力，钳身的高度设计匹配标准钳工台的作业高度，操作人员长时间作业时不会出现手臂过度抬高或者弯腰的疲劳姿态。

　　从结构细节来看，丝杠与活动钳身的连接位置采用了开口销与推力轴承组合的结构，既保证丝杠转动时能够顺畅带动活动钳身做直线进给，也能承受夹紧时产生的轴向反作用力，避免丝杠端部出现磨损卡滞。固定钳身的排屑缺口设计在钳口下方，加工产生的切屑、残留的切削液可以直接从缺口排出，不会堆积在导轨缝隙内造成活动钳身卡滞，日常清理时仅需用毛刷清扫钳身表面即可，不需要拆解结构清理内部积屑。整体外形的棱角位置都做了圆角过渡处理，避免操作过程中尖锐边角划伤操作人员，符合机械加工设备的安全设计规范。
