手动单道可调量程微量移液枪结构

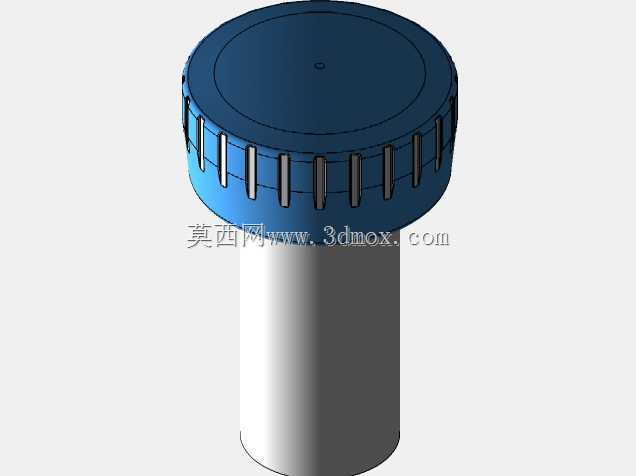

　　这款手动移液器具的三维结构，核心服务于生物化学、分子生物学、临床检验、分析化学等实验室场景的微量液体精准移取作业，是各类理化分析实验台面上的基础操作器具，覆盖从微升级别到毫升级别的液体定量转移需求，适配常规离心管、PCR管、酶标板、比色皿等各类实验室容器的加样操作。从结构设计逻辑来看，整体采用立式手持布局，完全贴合人手握持的人机工程弧度，主体外壳做了收腰处理，握持区域的防滑结构能避免戴乳胶手套操作时出现打滑，操作端的按压旋钮设置在设备最顶端，旋钮表面做了滚花防滑处理，拇指按压行程匹配常规人手拇指的活动范围，不需要刻意调整手势就能完成吸液、排液的全流程操作，顶端的量程调节结构和按压旋钮集成在一起，转动旋钮即可完成量程调整，

　　量程刻度直接刻印在旋钮侧方，调整时可以直接读取数值，不需要额外对位观察。吸液推杆的内部做了双段式行程设计，第一段行程对应设定量程的吸液量，第二段行程为吹出冲程，用于排尽吸头内壁残留的液体，避免低表面张力液体挂壁造成的移液误差，内部的活塞组件采用低摩擦系数的密封结构，活塞和腔壁之间的密封件做了双道密封圈设计，既能保证吸液时的气密性，又能减少长期操作带来的磨损，延长器具的校准周期。吸头连接端位于设备最下方，设计为标准圆锥度的接头，匹配市面上绝大多数通用规格的一次性移液吸头，接头处做了防脱卡扣结构，安装吸头时只需要轻轻按压就能卡紧，不会在移液过程中出现吸头脱落漏液的情况，退吸头的推杆结构隐藏在主体侧面，拇指轻轻侧推就能完成吸头退卸，

　　不需要用手接触污染的吸头，符合实验室生物安全操作的要求。从安装边界和外形尺寸来看，整体长度控制在常规手持操作的舒适区间，放置在实验台支架上时，重心位于主体中下部，不会出现倾倒的情况，主体直径最大处不超过常规手掌的握持围度，长时间连续加样操作也不会造成手部过度疲劳。结构设计上充分考虑了日常维护的便利性，主体外壳可以快速拆解，内部的活塞、密封圈部件都能单独更换，不需要整体报废，日常清洁时可以对接触液体的下半部分进行高温高压消毒，不会因为消毒操作造成结构变形或者密封失效。针对不同量程的移液需求，内部的活塞腔容积可以通过顶端的调节结构连续调整，调整过程中有清晰的档位触感，避免误触造成量程偏移，量程锁定结构集成在按压旋钮下方，

　　调整到目标量程后拨下锁定片就能固定量程，防止操作过程中不小心转动旋钮造成移液体积偏差。在实际使用场景中，这类手动移液器具不需要外接电源，完全依靠手动操作就能完成精准移液，适合在没有电源配置的临时实验台、生物安全柜、超净工作台内使用，不会因为设备电源线影响操作空间，也不会因为电机振动造成液体溅出，对于对振动敏感的实验样本比如细胞悬液、PCR反应体系来说，手动操作的稳定性更有优势。结构建模过程中对所有配合间隙都做了实际装配公差的还原，活塞和腔壁的配合间隙控制在密封件允许的合理范围内，退吸头机构的滑动行程做了限位设计，不会因为推程过大造成结构卡滞，所有塑料外壳的壁厚都做了均匀化处理，避免注塑生产时出现缩痕、翘曲等缺陷，金属部件和塑料部件的连接位置都做了加强筋设计，防止长期按压操作造成连接位置开裂。
