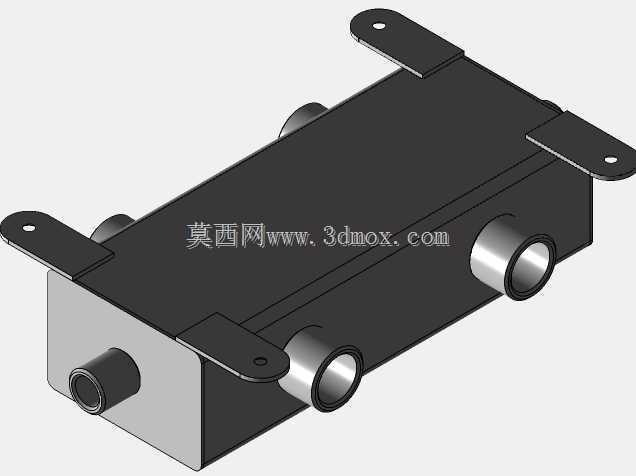

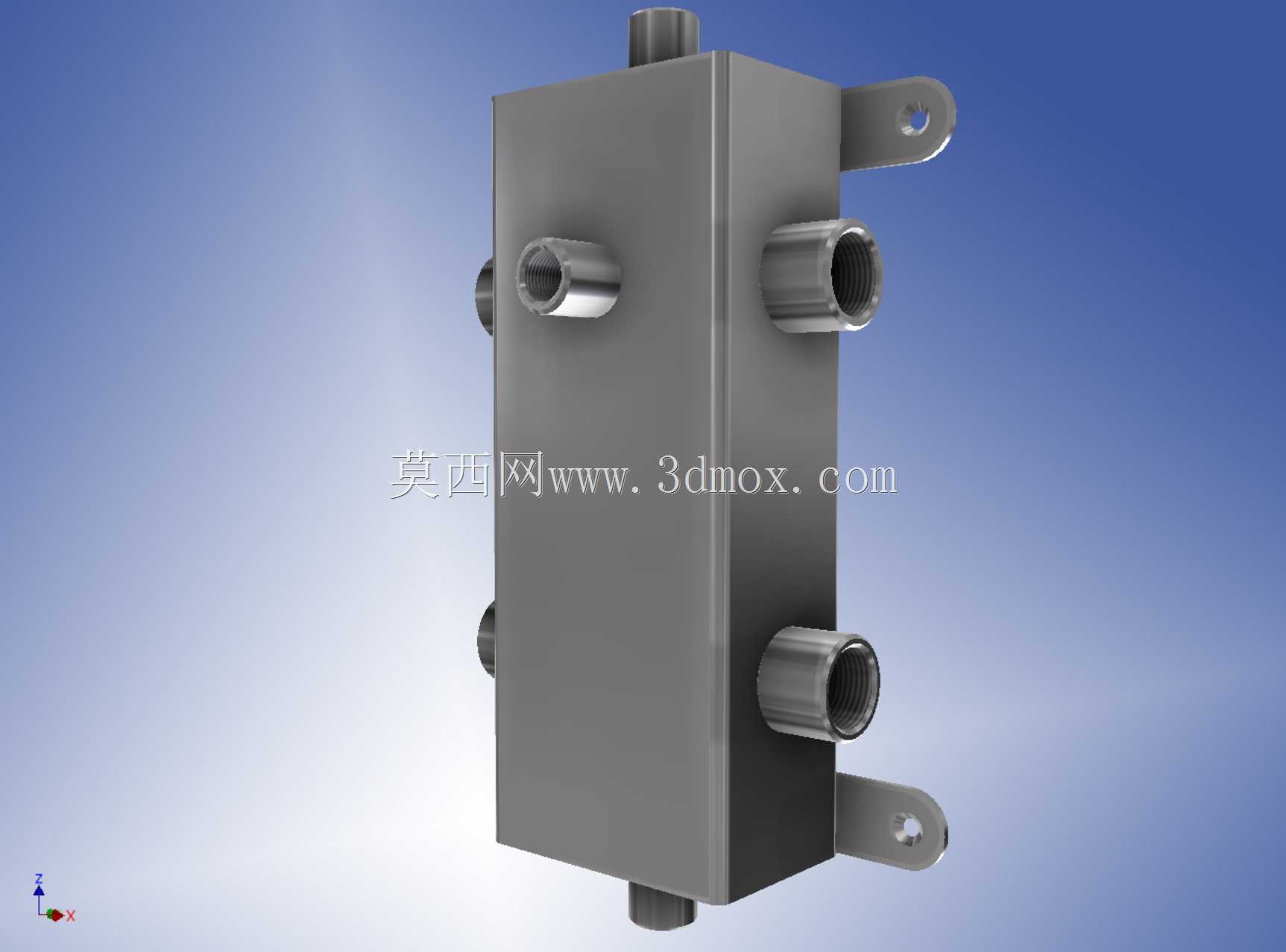

多接口方形液压流体分配集成阀块

　　该集成阀块主要应用于中小型液压站、流体输送控制系统的管路集成场景，替代传统分散式管路连接方案，减少管路接头数量与泄漏点，在机床液压系统、小型工程机械液压回路、工业设备冷却流体分配场景中均可适配。实际使用中，阀块承担多回路流体的汇流、分流与流向转接功能，可同时对接4路侧向进出管路与2路上下端管路，不同通径的接口可适配不同流量的支路需求，无需额外加装过渡接头即可完成不同管径管路的对接，大幅缩减管路装配的工时与空间占用。从结构设计思路来看，整体采用长方体一体式铣削成型结构，主体壁厚均匀，内部流道采用正交钻孔工艺加工，流道转角处做了圆弧过渡处理，降低流体流经时的局部阻力损失，避免直角流道带来的湍流与压力骤降问题；

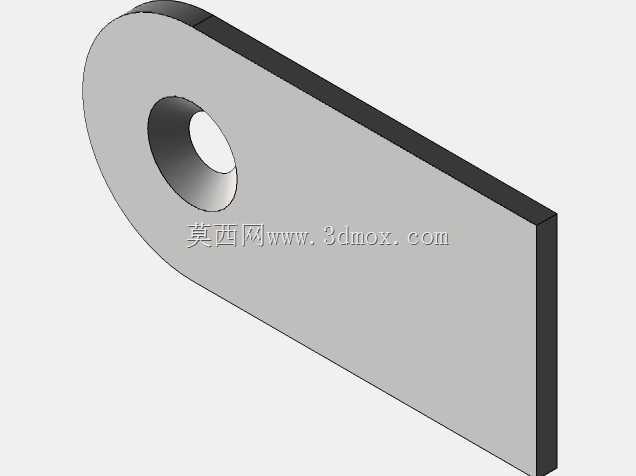

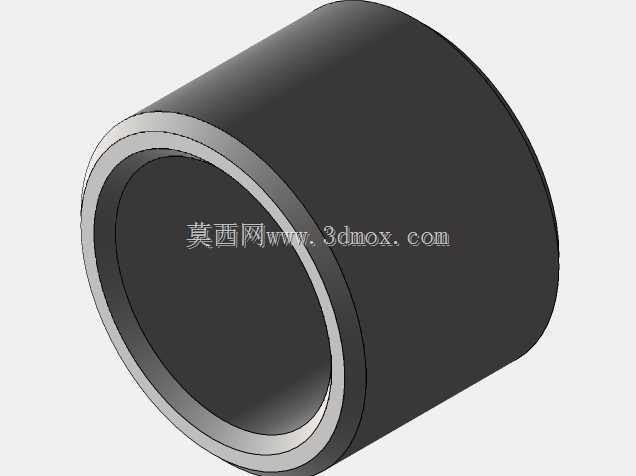

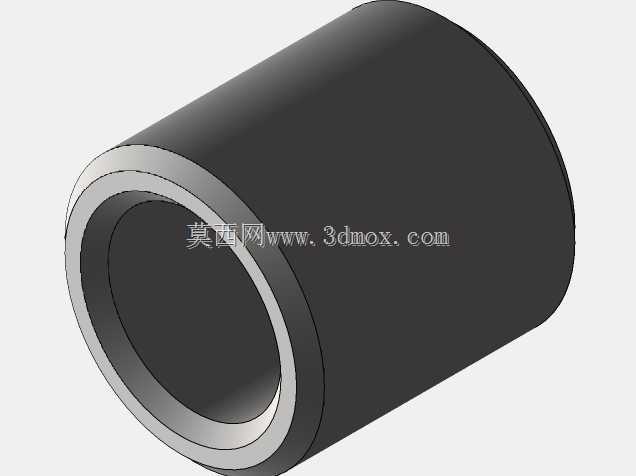

　　侧向布置的接口分为内螺纹与外螺纹两种形式，可分别适配硬管卡套连接与软管快插连接的安装需求，接口端面均预留了密封件安装槽，可搭配O型圈实现端面静密封，杜绝接口处的渗漏风险。阀块本体两侧延伸出带安装孔的固定耳板，耳板与主体采用一体化加工成型，无焊接接缝，避免焊接应力带来的变形与强度不足问题；安装孔位的中心距与阀块主体的重心位置经过匹配计算，安装后阀块的承重均匀分布在两个固定点上，长期受流体脉冲压力冲击时不会出现固定耳板断裂或安装松动的问题。外形尺寸方面，阀块主体的长宽高比例适配标准液压站的阀组安装区间，侧向接口的伸出长度控制在合理范围内，不会与相邻安装的其他阀件产生空间干涉，上下端的接口轴线与主体中心线重合，

　　对接上下管路时无需额外调整安装角度。在实际选型适配时，可根据系统工作压力选择对应材质的毛坯进行加工，常规低压工况下采用热轧方钢铣削即可满足强度要求，中高压工况下可选用锻造毛坯，内部流道做去毛刺与钝化处理，避免铁屑残留随流体进入系统造成元件卡滞。阀块的表面可根据使用环境做发黑或镀锌处理，提升防锈抗腐蚀能力，适配潮湿或有轻度腐蚀的工业车间环境。不同于分体式管路连接的结构，该集成阀块将多个转接功能集成在单一主体上，装配时仅需完成阀块自身的固定与各支路管路的对接，无需调整多个转接接头的相对位置，后期维护时也可直接对单一支路的密封件进行更换，无需拆解整个管路系统。设计过程中对各接口的通径做了匹配计算，主通路通径大于各支路通径，

　　保证各支路同时工作时不会出现流量分配不足的问题，流道的孔径偏差控制在机械加工标准公差范围内，内壁粗糙度满足流体输送的要求，减少流体沿程阻力损失。固定耳板的安装孔采用沉孔设计，安装螺栓的头部可完全沉入孔内，不会突出耳板表面，避免与周边部件产生刮碰，耳板与主体的连接处做了圆角过渡，降低应力集中系数，提升长期交变载荷下的结构强度。
