发动机曲柄连杆传动结构三维建模

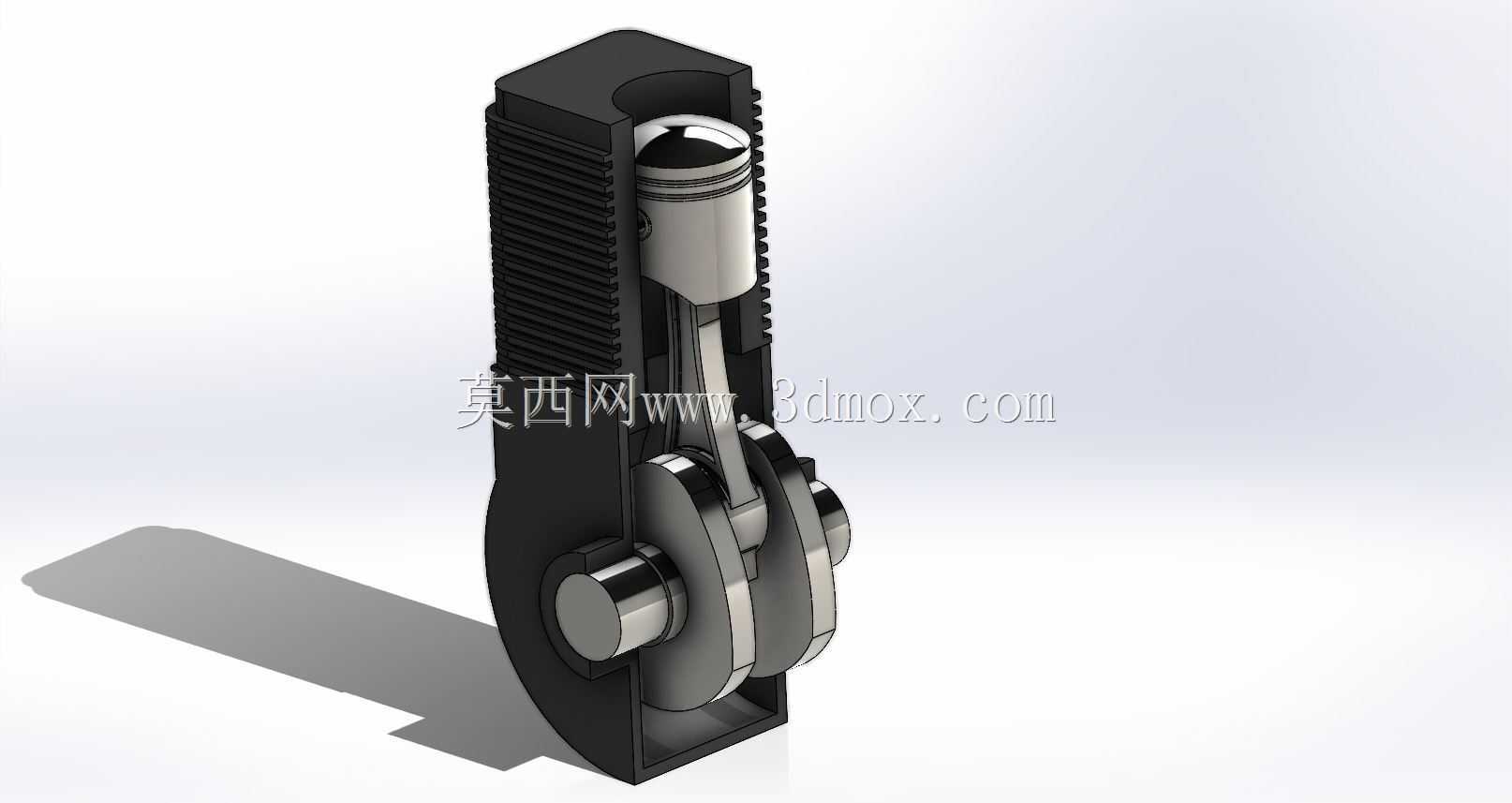

　　这套曲柄连杆结构的建模，核心是还原内燃机里把活塞往复直线运动转化为曲轴旋转运动的核心传动逻辑，日常做小型单缸动力设备的结构验证、教学演示、机构运动仿真时，这套模型可以直接作为基础结构块调用，不用从零开始搭运动副约束。从实际装机的场景来看，这套结构适配小排量单缸四冲程动力单元，常见于通用小型汽油机、摩托车发动机、小型农用动力设备的动力输出段，建模时特意把活塞销、连杆大头轴瓦、曲柄销的配合间隙做了符合工程实际的预留，没有做无间隙的理想化装配，避免导入运动仿真软件时出现过约束报错的问题。

　　设计思路上没有做多余的装饰性结构，所有特征都服务于运动功能实现：活塞部分做了三道环槽的结构，分别对应两道气环一道油环的安装位置，活塞裙部做了微椭圆截面的处理特征，还原实际加工里为了避免热态胀缸做的型面设计，活塞销孔做了同轴度公差的特征预留，方便后续出工程图时直接标注形位公差。连杆部分采用了工字形截面的杆身设计，这是实际量产里平衡结构强度和往复运动惯量的最优方案，杆身从大头到小头做了渐变的截面过渡，避免应力集中在截面突变处，连杆大头做了分体式的结构设计，拆分面采用平切口形式，适配小排量发动机的连杆螺栓锁紧需求，大头孔和小头孔的平行度特征在建模时做了基准统一，两个孔的中心距严格按照常用单缸机的连杆比设定，保证曲柄半径和连杆长度的比值在0.28-0.3的合理区间内，避免运动过程中活塞侧压力过大导致的敲缸问题。

　　曲轴部分采用了整体式曲柄的结构，单块平衡重的质量分布经过了初步的动平衡核算，建模时把平衡重的重心偏移方向做了对应曲柄销的对侧布置，抵消曲柄销和连杆大头旋转时产生的离心力，减少整机运转时的一阶振动。安装边界方面，这套结构的轴向定位依靠曲轴两端的轴承位台阶，活塞的上止点和下止点位置由曲柄半径直接决定，建模时已经把活塞在上止点时高出气缸体平面的余量、下止点时活塞裙部不碰曲轴平衡重的安全间隙都做了预留，气缸套的内径和活塞外径的配合间隙按照铝合金活塞配铸铁缸套的常规配合值设定，导入装配体时可以直接和对应的气缸体、气缸盖组件做配合约束，不需要额外调整尺寸。

　　从结构特性来看，这套模型的所有运动副都按照实际连接关系做了拆分：活塞和活塞销是过渡配合，活塞销和连杆小头是带间隙的转动副，连杆大头和曲柄销是带轴瓦间隙的转动副，曲柄和主轴颈是同轴转动副，导入SolidWorks做运动算例的时候，只需要给主轴颈添加旋转马达，就可以直接模拟整个机构的往复-旋转运动转换过程，能直观看到活塞在不同曲轴转角下的位移、速度、加速度变化，也能验证连杆在运动过程中是否会和缸壁、曲轴箱内壁发生运动干涉。很多新手做曲柄连杆建模的时候容易忽略连杆摆动的空间余量，要么把连杆大头做的过大导致运转时碰曲轴箱，要么把活塞销孔位置设偏导致活塞偏磨，这套模型在建模时就把这些容易出问题的干涉点做了规避，所有运动包络都经过了初步的干涉检查，在全行程运动过程中没有部件干涉的问题。另外，模型的所有特征都是可编辑的参数化特征，调整曲柄半径、连杆长度、活塞直径这些核心参数时，只需要修改对应草图的尺寸值，整个结构就可以同步更新，适配不同排量、不同行程缸径比的动力单元设计需求，不用重新绘制整个结构。做相关课程设计、机构教学演示的时候，这套模型可以直接拆解展示每个部件的装配关系，比平面示意图更直观，能让学习者快速理解曲柄连杆机构的动力传递路径和各部件的受力特点。
