苏格兰轭式斯特林动力装置结构设计

　　在分布式小型热电转换、教学演示装置、低品位热能回收场景中，苏格兰轭结构的斯特林发动机始终是结构设计人员绕不开的经典构型，这类外燃式动力装置不依赖燃料在缸内爆燃做功，依靠封闭工质的冷热交替膨胀压缩实现动力输出，对热源适配性极强，从工业余热、生物质燃烧热到太阳能聚焦热都可作为其动力输入源，在偏远区域离网供电、科普教具开发、余热回收试验台搭建领域有着不可替代的应用价值。

　　这套苏格兰轭式斯特林动力装置的核心设计逻辑，是用苏格兰轭传动结构替代传统斯特林机常用的曲柄连杆机构，从根源上解决了传统曲柄连杆结构侧推力大、活塞偏磨严重、传动效率损耗高的问题。苏格兰轭的滑动副直接将活塞的直线往复运动转化为飞轮的旋转运动，传动过程中活塞始终保持纯轴向受力，没有垂直于缸体轴线的分力作用在活塞环与缸壁接触面上，既降低了运动副的摩擦损耗，也大幅延长了活塞密封件的使用寿命，对于需要长时间连续运行的小型热能转换装置来说，这种结构优势直接决定了设备的维护周期与运行稳定性。

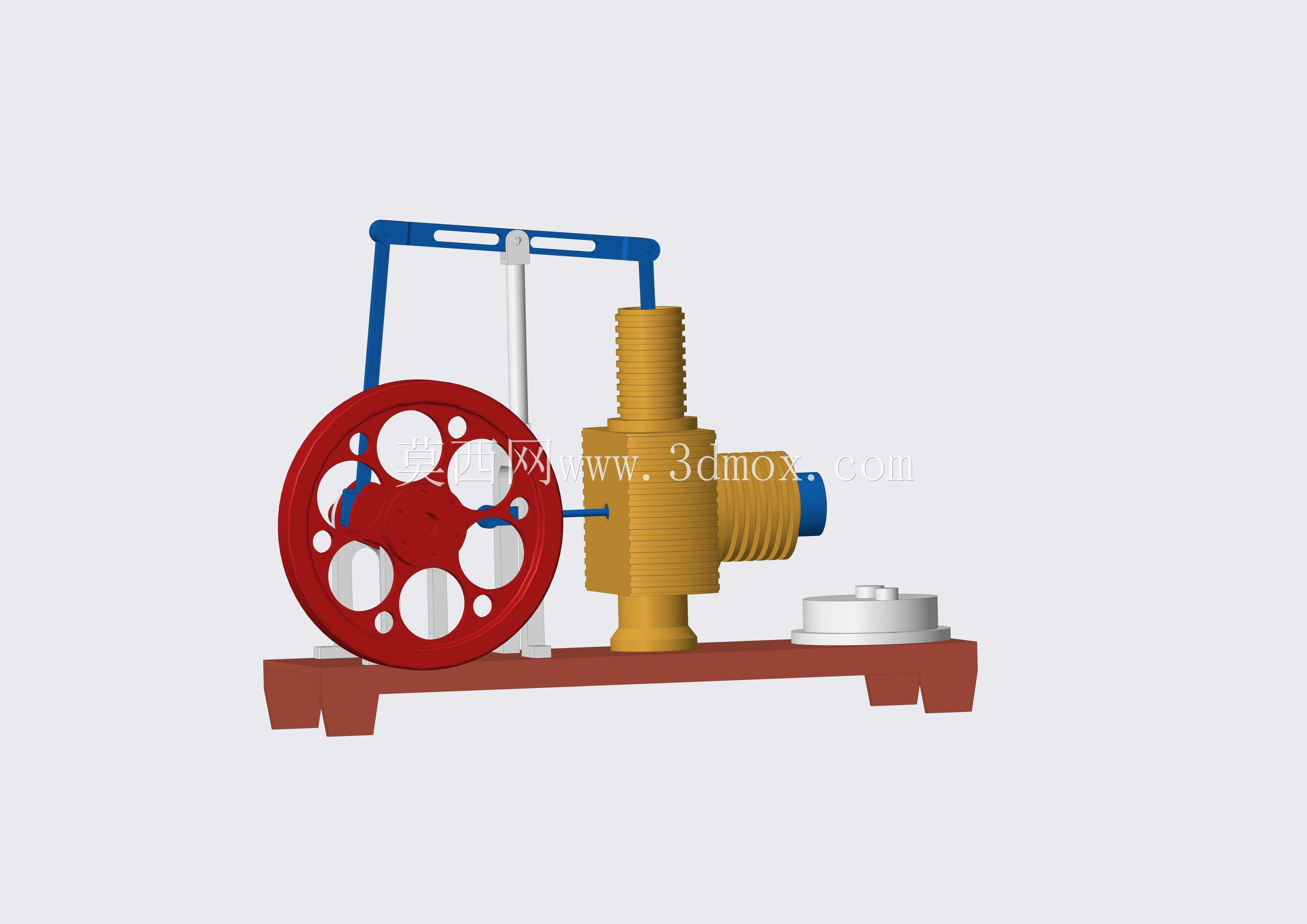

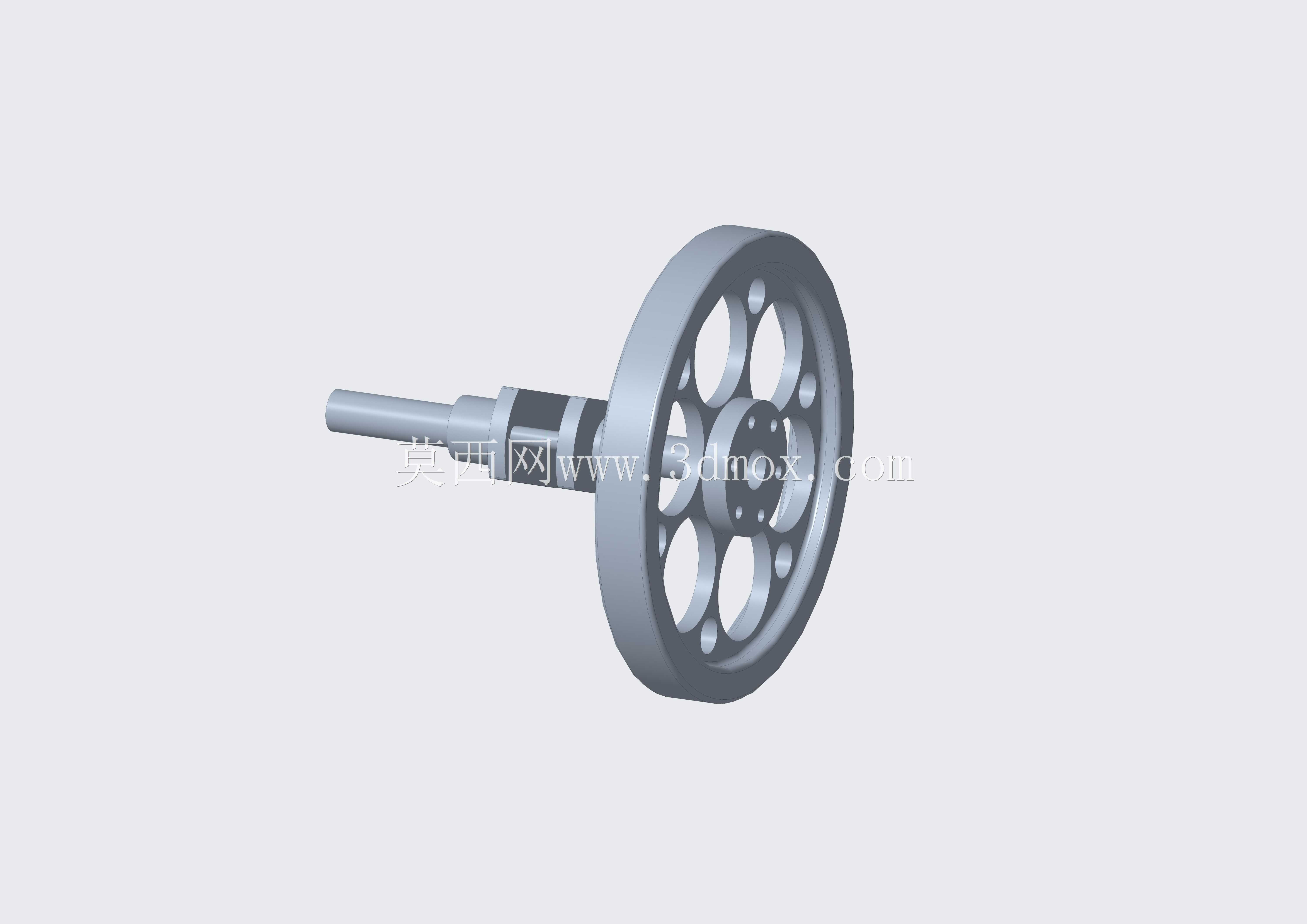

　　从整体结构布局来看，这套装置采用卧式集成安装设计，动力缸与置换缸沿同一安装基准面排布，底部一体铣削成型的铸铁安装底座预留了四个沉头安装孔，可直接固定在试验台架或配套设备的安装面上，安装边界尺寸控制紧凑，不需要额外预留过大的操作维护空间。动力输出端的大直径飞轮采用辐条式镂空结构，既保证了转动惯量满足动力输出平稳性要求，又尽可能降低了整体自重，飞轮端面预留的标准轴连接位可直接对接小型发电机、传动演示机构等负载，不需要额外设计转接法兰。

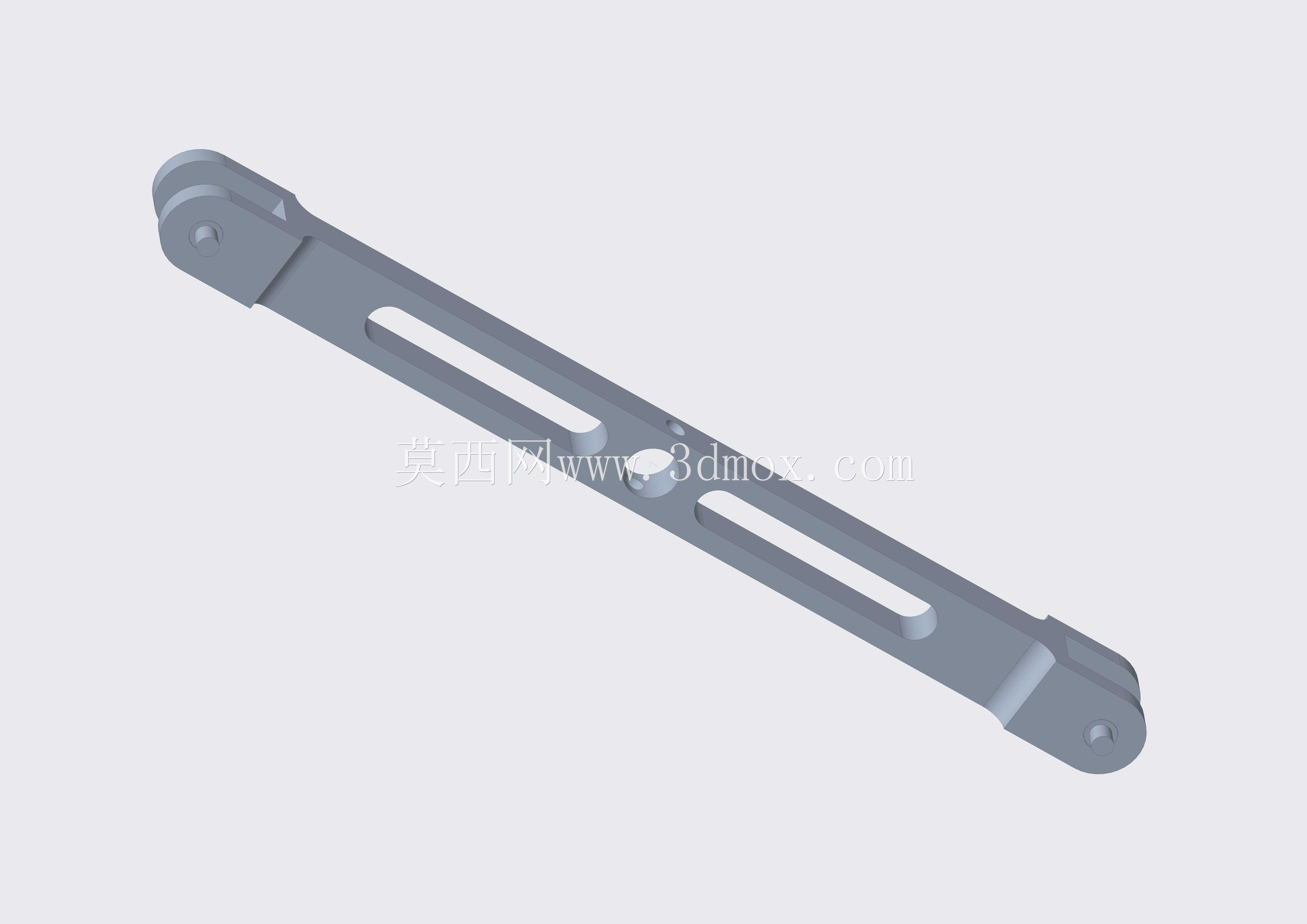

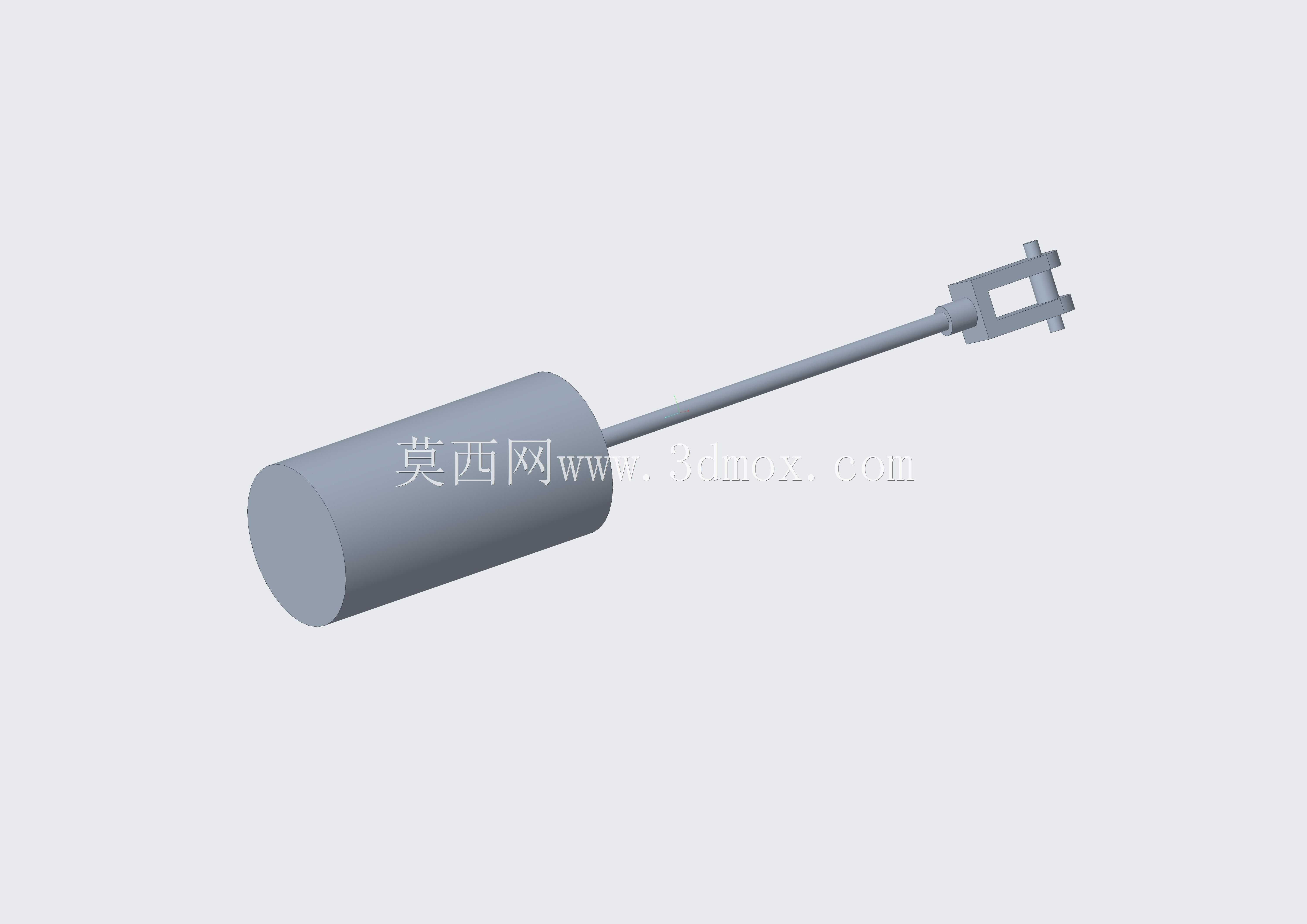

　　冷热端结构设计上，动力缸外侧的散热鳍片采用等距环形排布，增大与空气的接触换热面积，保证压缩侧工质能够快速降温维持稳定的温差区间；置换缸端的加热段采用厚壁导热结构，可直接适配外置热源加热，不需要额外改造换热接触面。传动区域的苏格兰轭滑动副采用开放式可视设计，在教学演示场景中可以直观观察到直线运动转旋转运动的全过程，所有运动连接位都预留了润滑注油点，日常维护时不需要拆解主体结构即可完成润滑保养。

　　在实际选型应用中，这类结构的斯特林装置常被用于低功率离网供电场景，搭配小型太阳能聚光集热装置即可为野外监测设备提供持续电力输出，也可作为高校工程热物理、机械设计专业的教学试验台，帮助学生直观理解外燃机工作循环、运动机构转换原理。设计过程中需要重点关注苏格兰轭滑动副的配合间隙，间隙过大会导致传动过程中产生冲击噪音，间隙过小则会增大摩擦阻力降低传动效率，同时要保证动力缸与置换缸的轴线平行度误差控制在允许范围内，避免运动过程中出现卡滞。整套装置的所有零部件都采用模块化设计，易损件如活塞密封环、滑动轴承都采用标准通用规格，后期维护更换不需要定制非标零件，大幅降低了全生命周期的使用成本。
