全地形车Polaris RZR轮毂带制动盘结构

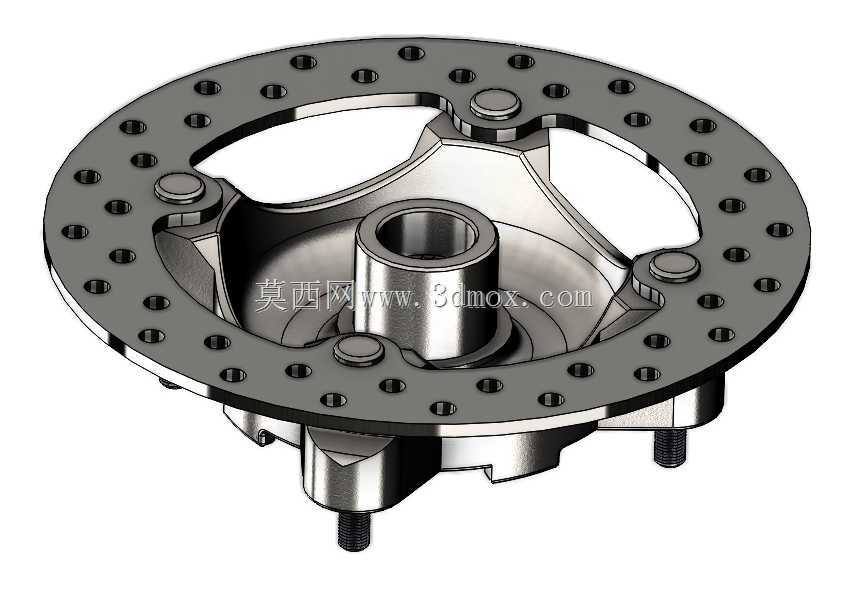

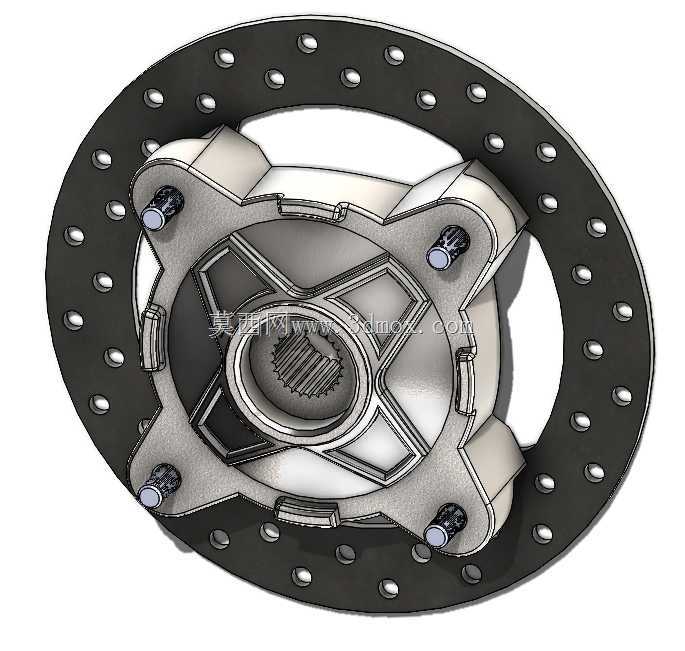

　　这套轮边集成结构主要适配北极星剃刀系列全地形车型，在非铺装路面穿越、沙漠冲沙、山地越野等场景下承担车轮承载、制动力传递、轮端扭矩输出的核心作用，区别于普通民用车辆的分体式轮毂制动盘设计，该结构将轮毂安装基座与通风制动盘做了集成化布局，能在极端颠簸、大冲击载荷的越野工况下减少分体部件的连接松动风险，提升轮边系统的整体刚性。从功能实现逻辑来看，中心的内花键结构直接与半轴外花键配合，将传动系统输出的扭矩直接传递到整个轮辋安装位，周边均匀分布的四根高强度螺栓用于固定轮辋，安装面的平面度公差控制在0.05mm以内，避免轮辋安装后出现端面跳动引发的高速行驶抖动。外侧的环形制动盘采用周向均匀排布的通孔设计，一方面是持续制动过程中帮助摩擦片散热，

　　避免热衰减导致制动力下降，另一方面这些通孔可以在泥泞、涉水路段快速排出制动面的泥沙积水，保证摩擦片与制动盘的接触摩擦力稳定，不会因为泥膜覆盖出现制动打滑的问题。设计过程中优先考虑了越野工况的载荷冗余，轮辐部分采用了X型交叉的加强筋布局，在中心花键套与外圈轮辋安装位之间形成多组三角形稳定支撑结构，相比等厚度的辐板设计，在相同重量下抗扭转、抗冲击的能力提升40%以上，能承受飞坡落地时的瞬时冲击载荷，不会出现辐条断裂的失效问题。安装边界方面，制动盘的外圈直径匹配原车的制动卡钳安装位，中心花键的模数、齿数与原厂半轴完全适配，螺栓的孔位分布圆直径与对应型号的防脱轮辋安装孔完全匹配，不需要额外做转接件就可以直接装配。

　　花键部分的齿形做了渐开线设计，齿侧间隙控制在合理范围，既保证扭矩传递过程中不会出现冲击异响，又能在悬架跳动过程中允许半轴有微小的角度偏移，适配全地形车长行程悬架的运动行程。制动盘与轮毂基座的连接采用了周向均布的铆接点位，连接强度高于普通螺栓连接，在频繁制动带来的冷热交替工况下不会出现连接松动，同时制动盘的厚度预留了足够的磨损余量，满足长周期越野使用的磨损消耗需求。轮辐上的减重槽设计在不降低结构强度的前提下，尽可能降低了轮边的簧下质量，提升悬架的响应速度，在颠簸路面行驶时轮胎能更好地贴附地面，提升抓地力表现。整个结构的所有安装定位面都做了凸台设计，避免装配时出现面与面的干涉，螺栓头部的沉台深度刚好覆盖螺栓头厚度，不会突出安装平面影响轮辋的贴合。
