FoxFloat3Evol越野赛事后减震器结构设计

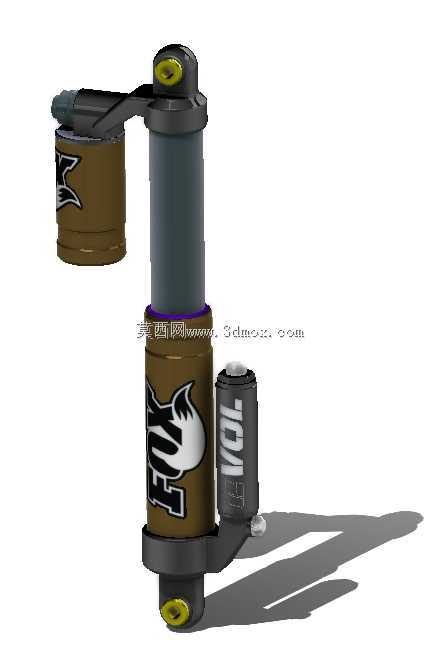

　　这款减震结构是针对SAE Baja大学生越野赛事的非铺装路面行驶需求开发的悬架阻尼部件，核心作用是在车辆通过搓板路、岩石坑、飞跃落地等极端工况时，吸收车轮传递的冲击能量，避免刚性冲击直接传递到车架与驾乘人员，同时保证轮胎与地面的贴合度，防止车轮悬空失去抓地力。从结构布局来看，它采用了主阻尼缸加外置副气室的分体式设计，主缸承担核心的阻尼油液流通与活塞杆导向功能，外置的副气室通过高压氮气提供渐进式的弹簧刚度，相比传统同轴气室结构，能够在更长的压缩行程内保持阻尼力的线性输出，避免压缩末端出现硬顶的情况。主缸外侧的棕色壳体是储油腔的外护层，上面的标识区域做了凹凸结构设计，既可以强化壳体的抗磕碰能力，

　　也能在越野行驶中被泥沙飞溅时减少标识的磨损速度。侧置的小型阻尼调节旋钮结构，允许使用者根据不同赛道的路面特性，手动调整压缩阻尼的档位，在硬质铺装的拉力路段调硬阻尼减少过弯侧倾，在松软沙地或者岩石路段调软阻尼提升冲击吸收能力，调节结构做了防水密封圈设计，能够在涉水、泥沙覆盖的场景下保持调节功能的可靠性，不会因为异物卡滞导致旋钮无法转动。上下两个安装吊耳采用了鱼眼轴承配合衬套的结构，上端吊耳连接车架的悬架上支点，下端吊耳连接摇臂结构，吊耳的安装孔轴线做了同轴度公差控制，保证安装后活塞杆的运动方向与悬架跳动轨迹完全重合，避免出现侧向力导致活塞杆偏磨、油封漏油的问题。安装边界方面，主缸的外径尺寸控制在适配Baja赛车悬架安装空间的范围内，

　　外置副气室的安装位置预留了足够的与车架管梁的间隙，即使在减震器完全压缩的极限行程下，副气室也不会与车架、轮胎或者制动部件发生运动干涉，副气室的连接管路采用了高压耐油橡胶管外包金属编织层的结构，能够承受悬架跳动时的管路反复弯折，不会因为长期疲劳出现管路破裂漏油的问题。设计过程中针对越野赛事的常见失效点做了针对性优化，活塞杆表面做了类金刚石涂层处理，硬度远高于普通镀铬活塞杆，在被碎石飞溅击打时不容易出现凹坑，避免凹坑刮伤主油封导致油液泄漏；主油封采用了多唇口设计，最外侧的防尘唇可以刮掉活塞杆表面附着的泥沙颗粒，内侧的两道密封唇分别负责高压油液密封和低压油膜控制，即使在低温环境下赛事使用，油封的橡胶材质也能保持足够的弹性，

　　不会因为冷缩出现渗漏问题。气室的充气嘴做了下沉式设计，外部带有金属防护帽，避免在越野行驶中被树枝、石块刮碰导致充气嘴漏气，气室内部的浮动活塞采用了耐磨聚四氟乙烯导向环，把高压氮气和阻尼油液完全分隔开，避免长时间使用后油气混合导致阻尼力衰减、减震器发软的问题。在实际赛事应用场景中，这类减震器需要承受连续数小时的高频振动冲击，单次飞跃落地的瞬间冲击力可以达到数吨，所以结构设计时所有的受力部件都做了有限元强度校核，吊耳与缸体的连接位置采用了焊接后整体机加工的工艺，保证连接强度的同时控制安装面的位置精度，缸体的壁厚设计兼顾了轻量化和抗冲击能力，不会因为过度减重导致缸体在侧向冲击下出现变形卡滞活塞杆的情况。和普通民用越野摩托的减震器相比，这款结构的阻尼阀系做了专门的赛事化调校，压缩行程的阻尼力曲线前段偏软用来吸收小幅度的路面颠簸，中后段阻尼力快速上升用来控制大冲击下的行程余量，避免打底；回弹阻尼的调校偏慢，能够让车轮在经过凸起后快速贴回地面，不会出现车轮反复弹跳的情况，保证车辆在连续颠簸路面的行驶稳定性。
