CA6140机床用半圆式角度调节安装支架

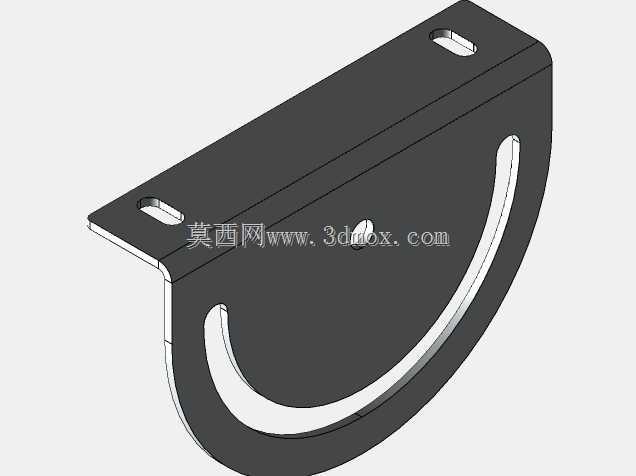

　　这款支架属于CA6140普通车床配套的角度调节类安装构件，主要用于车床侧挂附件的安装固定，在实际机床改造、附件加装场景中使用频率较高。日常车间里给CA6140加装冷却管路支架、附加行程挡块、小型辅助照明支座的时候，经常会遇到需要沿圆弧轨迹调整安装角度的需求，普通的平直安装板只能实现单方向的位置固定，无法满足角度微调的使用要求，这款带半圆弧形槽的支架就是针对这类场景设计的。从结构上看，支架主体采用折弯钣金成型，平直段设置两个长圆形安装孔，用于和机床床身的预制安装螺柱配合，长圆孔的设计预留了前后方向的位置调整余量，安装时不需要完全对准孔位，可在一定范围内滑移调整到合适位置再锁紧，降低了现场安装的对位难度。半圆弧形段的通槽是核心功能结构，

　　槽宽适配常用的内六角圆柱头螺杆尺寸，需要固定的附件可以通过螺杆穿过弧形槽，沿圆弧轨迹在0到180度范围内任意调整角度，调整到目标角度后拧紧螺母即可完成锁止，不需要额外加工定位孔，适配不同安装角度的附件固定需求。设计时折弯边做了等半径过渡，避免折弯处应力集中导致钣金开裂，支架的安装基准面做了平面度处理，和机床安装面贴合时不会出现翘曲间隙，保证安装后的刚性。外形尺寸上，平直段的两个安装孔中心距匹配CA6140床身侧方的预留安装孔位间距，半圆部分的半径控制在40毫米，弧形槽的宽度为8毫米，整体安装时突出床身表面的高度不超过20毫米，不会和车床的溜板、刀架等运动部件产生运动干涉。实际使用中，这类支架不需要额外做表面处理，

　　采用常规冷轧钢板折弯成型后做发黑防锈处理即可，成本低廉，加工难度低，车间日常维修、设备改造时可以直接替换使用，也可以根据实际安装需求对弧形槽的长度、安装孔的尺寸做小幅调整，适配不同规格的加装附件。在机床加工的日常运维场景里，这类小支架往往是容易被忽略但实用性极强的构件，很多时候现场加装附件找不到合适的固定座，临时焊接的支架不仅外观粗糙，调整角度也十分麻烦，这款标准化的支架刚好解决了这类痛点，安装时只需要在机床对应位置拧入两个固定螺栓，将支架的平直段固定好，就可以在弧形段上固定各类需要调整角度的小型附件，不管是挂装冷却喷嘴、安装行程触发开关，还是固定辅助定位挡片，都可以通过弧形槽快速调整到合适的工作角度，不需要反复拆装打孔。

　　结构设计上没有多余的冗余特征，所有的结构特征都服务于安装固定和角度调节的核心功能，折弯的翻边既提升了支架整体的结构刚性，避免薄钢板受力变形，也让边缘更加光滑，不会在安装调试时划伤操作人员。安装边界方面，支架固定后半圆弧形的最低点距离平直安装面的垂直距离为40毫米，现场安装时需要确认该空间范围内没有突出的管线、螺栓等障碍物，保证弧形槽的整个调节行程都不会被遮挡，确保附件可以在全角度范围内顺畅调整。
