暗箱式自动UV固化分光检测设备结构

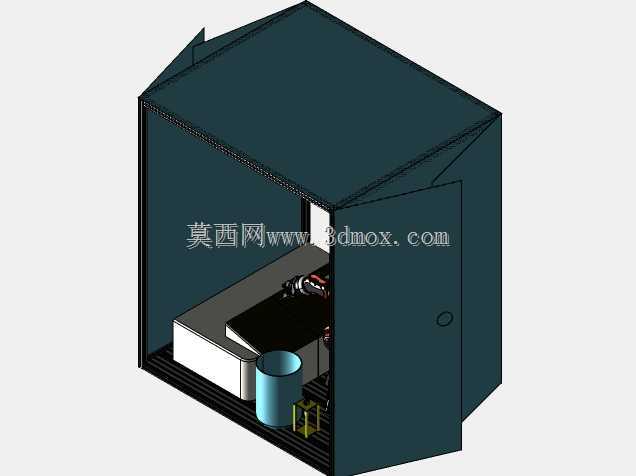

　　这套暗箱式结构的设备，核心是把UV固化作业与分光光度检测功能整合在同一封闭舱体内，解决传统工序中工件转运过程受环境杂光干扰、固化参数与检测数据脱节的问题，在电子元器件封装、光学镜片涂覆固化、小型精密塑胶件表面UV涂层加工这类对光环境要求严苛的场景中适配性极强。从结构布局来看，整体采用方通焊接框架作为承载基体，外覆冷轧钢板折弯成型的蒙皮，所有拼接缝处都贴覆黑色遮光泡棉条，关闭舱门后可实现完全隔光，避免外界环境中的紫外线、可见光干扰内部UV固化的能量均匀性，也能防止分光检测环节的光路被杂光污染，保证检测数据的重复性偏差控制在允许范围内。舱门采用单开侧铰链结构，铰链处做了遮光折边处理，门体上嵌入的圆形观察窗选用双层防UV亚克力材质，

　　既可以在作业过程中观察内部工件状态，又能阻挡UV光线外泄损伤操作人员视力，观察窗周边同样做了遮光压边，杜绝漏光问题。舱体内部的功能分区非常明确，靠近舱门的区域是工件放置工位，配置了可抽拉的格栅式载物台，载物台表面做了黑色阳极氧化处理，减少光线反射对检测光路的干扰，载物台下方预留了工件定位夹具的安装孔位，可以根据不同规格的工件更换适配的定位治具，不需要对舱体主体结构做改动就能快速换型。载物台侧下方布置的圆柱型结构是UV光源的冷却风道接口，配套的离心风机安装在舱体底部的独立隔舱内，通过这个风道将冷风直接送到UV灯组的散热鳍片位置，把灯组工作产生的热量及时排出，避免舱内温度过高导致工件受热变形，同时隔舱与作业舱之间做了隔热石棉垫分隔，

　　防止热量传导到作业区影响检测精度。内部靠后侧的区域集成了分光光度检测的光路安装位，预留了标准的光学平台安装螺孔，可以直接固定积分球、光谱传感器、光路调整架等标准检测组件，光路的入射角度与载物台中心保持固定的对应关系，不需要每次换型都重新校准光路基准，大幅缩短换型调试的时间。从安装边界来看，这套设备的整体外廓尺寸适配常规工业车间的标准工位布局，底部预留了叉车孔与调节脚杯安装位，既可以通过叉车整体转运，也可以通过调节脚杯调整设备水平度，保证内部光路的水平基准不发生偏移；舱体后侧预留了电源接口、气源接口、数据通讯接口的统一走线槽，所有走线都从隔舱内部排布，不会暴露在作业区域内，避免UV光线长期照射加速线缆老化，

　　也防止工件转运过程中刮蹭线缆。设计过程中重点考虑了维护便捷性，舱体顶部的盖板采用快拆式螺丝固定，需要更换UV灯管或者校准光路组件时，只需要拆下顶部盖板就能直接接触到所有核心功能部件，不需要拆解整个舱体蒙皮；底部的隔舱门同样采用快开结构，日常清理散热风道的积尘、检查风机运行状态都可以直接操作，不需要挪动设备主体。另外在舱体内部的边角位置都做了圆弧过渡处理，避免直角位置堆积灰尘或者残留固化后的涂料碎屑，日常清洁时可以直接用无尘布擦拭，没有清洁死角；所有内部的结构件都做了发黑处理，最大限度降低光线反射率，保证UV固化时舱内各位置的UV能量差控制在5%以内，分光检测时的背景反射干扰降到最低。这套结构没有集成复杂的运动组件，核心是通过封闭遮光的舱体设计，把原本需要在两个独立工位完成的UV固化、分光检测工序整合到同一空间内，减少工件转运过程中产生的磕碰、污染问题，同时避免不同工位环境参数差异带来的工艺波动，特别适合小批量多品种的精密光学件、电子涂覆件的加工与检测环节，结构件全部采用常规的钣金加工工艺制作，加工难度低，后期维护成本也远低于集成了多轴运动机构的同类设备。
