机床配套辊式送料整平辅助装置

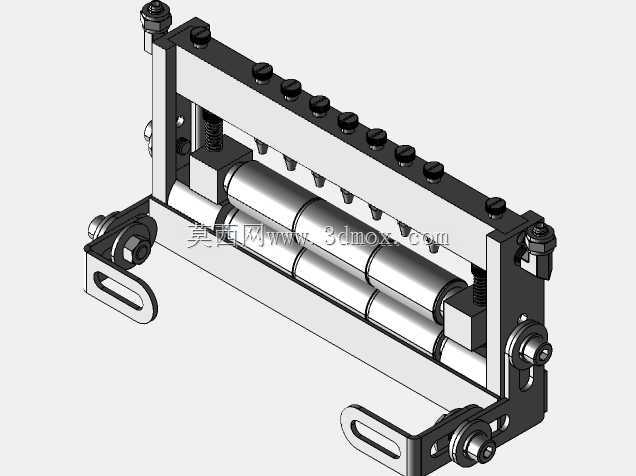

　　这套辊式送料整平装置，是冲床、车床等机床加工环节中配套送料机使用的核心辅助机构，主要针对卷状金属料带开卷后的校平、定距送进工序设计，解决卷料自带弯曲应力导致的送料偏移、冲压面不平整、尺寸精度超差等实际生产问题。从结构布局来看，装置采用上下平行排布的多段式整平辊组，上辊组通过顶部均匀分布的调节螺栓实现单点压力微调，可适配0.3-2mm厚度的冷轧钢、不锈钢、铜铝等不同材质料带，每颗调节螺栓下方对应设置独立弹簧缓冲结构，避免硬压造成料带表面压痕、辊面损伤，同时能抵消料带厚度公差带来的压力波动，保证整平度一致性。下辊组为主动输送辊，两端通过带座轴承固定在机架侧板上，输入端可通过同步带轮、齿轮组与送料机动力端连接，

　　实现送料速度与整平输送速度的同步匹配，避免料带拉扯变形或堆积拱起。机架两侧设置长条形腰型安装孔，可根据生产线料带高度、送料机对接位置调整安装高度与水平位置，适配不同型号开卷机、冲床的安装边界，安装时无需对原有生产线主体结构做大规模改动，仅需通过螺栓将机架固定在送料机与机床进料端之间的工作台面即可，安装调试周期短，适配性强。装置两端设置导向定位结构，进料端配有可调式挡料侧板，可根据料带宽度调整挡边间距，防止料带在输送过程中左右窜动，保证送料中心线与机床加工工位中心线重合；出料端设置弧形导料板，将整平后的料带平稳导入机床加工工位，避免料带端头剐蹭机床模具或定位夹具。从设计思路上，整套机构优先考虑加工场景的实用性与维护便捷性，

　　所有辊轴均采用45号钢调质后表面镀硬铬处理，硬度可达HRC58-62，耐磨性能优异，长期使用不易出现辊面拉伤、变形问题；轴承座采用可拆卸式结构，后期维护更换辊轴、轴承时无需拆解整个机架，仅需拆卸对应侧端盖即可完成配件更换，降低生产线停机维护时间。顶部的调节螺栓带有刻度标识，操作人员可根据料带材质、厚度快速调整压下量，无需反复试机校准，换型效率高。在实际应用场景中，这类装置广泛用于五金冲压、电子端子冲压、汽车零配件冲压等连续加工生产线，搭配滚轮送料机、夹式送料机使用时，可将料带平面度控制在0.1mm/100mm以内，有效提升冲压件的尺寸一致性，减少因料带不平整导致的模具损坏、产品报废率。装置整体采用框架式焊接机架，

　　焊后经过去应力退火处理，长期高速运行下不会出现机架变形、精度偏移问题，侧板与辊组的装配公差控制在0.02mm以内，保证上下辊组的平行度，避免料带输送过程中出现跑偏、斜向送进的问题。两侧的调节螺杆采用细牙螺纹设计，压下量调节精度可达0.05mm，针对薄料、软质料带的整平调节更精准，不会出现过压导致的料带波浪变形问题。装置的动力输入端预留了多种连接接口，可适配不同厂家送料机的输出轴尺寸，也可单独加装伺服电机实现独立驱动，根据生产线节拍灵活调整输送速度，适配每分钟30-300次的冲床冲压节拍，满足不同加工效率的生产线需求。在安装边界方面，装置整体宽度可适配100-600mm宽度的料带，整机高度可通过腰型孔在50mm范围内上下调整，进料端高度与开卷机出料高度差控制在±30mm以内即可正常对接，无需额外加装过渡导料架，对于老旧生产线的改造适配性极强，不需要重新规划生产线布局即可快速加装投入使用。
